OSPF动态路由协议②

OSPF数据包（抓包分析）：

        OSPF协议是跨层封装的协议，跨四层封装，直接将应用层的数据封装在网络层协议后面的。OSPF数据包的中协议号字段为89。

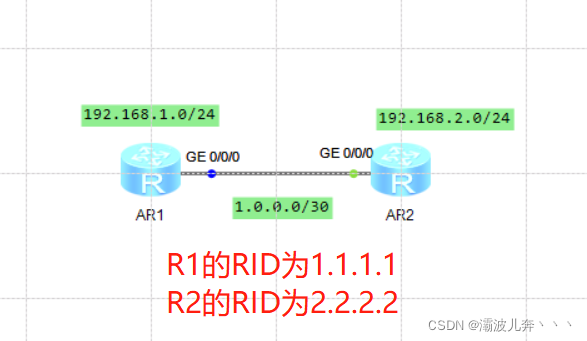

分析实验图：

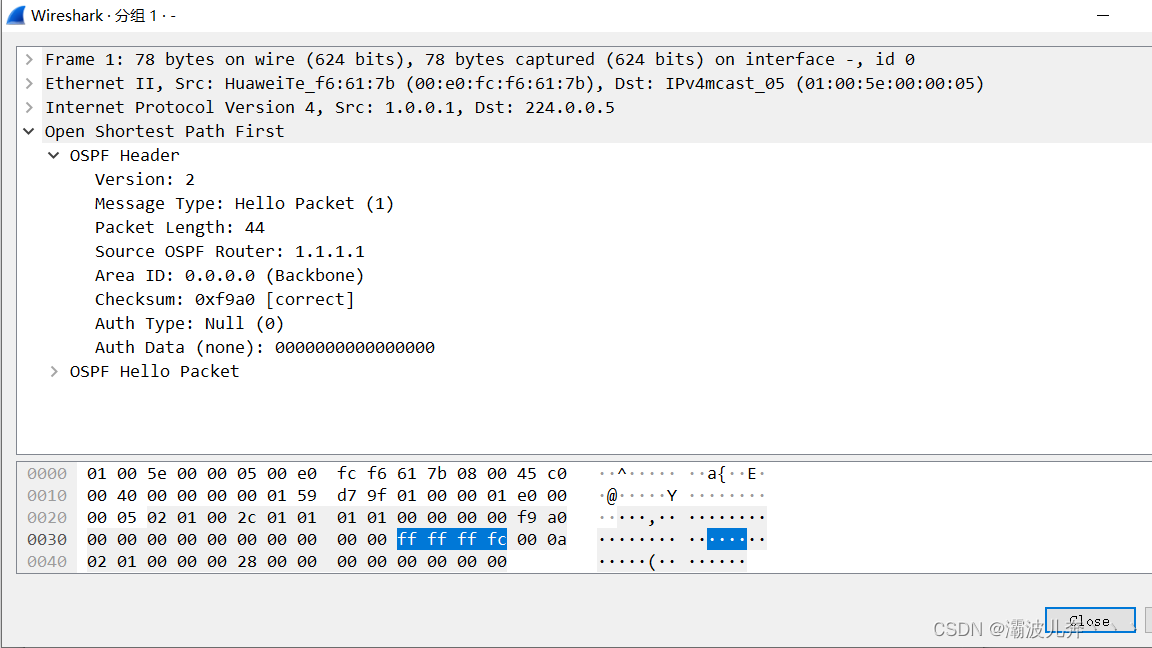

OSPF数据包基本结构:头部信息+相应功能数据报文

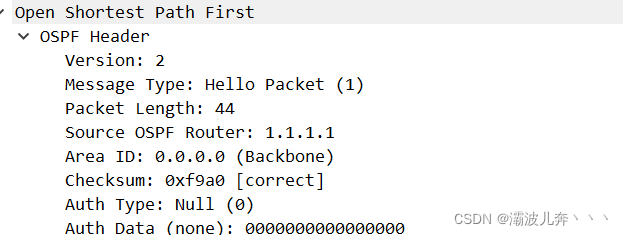

​​​​​​ OSPF的头部数据：

OSPF报文的头部报文信息 ，是每个OSPF数据包都拥有的相同报文信息

Verison（版本）：OSPF版本，IPV4使用OSPFV2，版本号为2

Message Type（类型）：OSPF的数据包类型{hello：1,DBD：2,LSR：3,LSU：4,LACK：5}

Packet Length（数据包大小）：数据包长度

RID：哪个路由器发的就用它的RID标识

Aera ID（OSPF区域）：数据包从哪个区域发出的,就写哪个区域ID

Checksum（校验核）：数据校验

Aunth Type（OSPF的认证类型）：OSPF的认证类型有三种：

• null(不认证)：0
• simple(明文认证)：1
• MD5(通过比对摘要值进行认证)：2

Auth Data（OSPF认证数据）：认证时，需要对应的认证数据

OSPF在进行认证时,需要比较两部分数据:一部分为认证类型,一部分为认证数据

hello包:

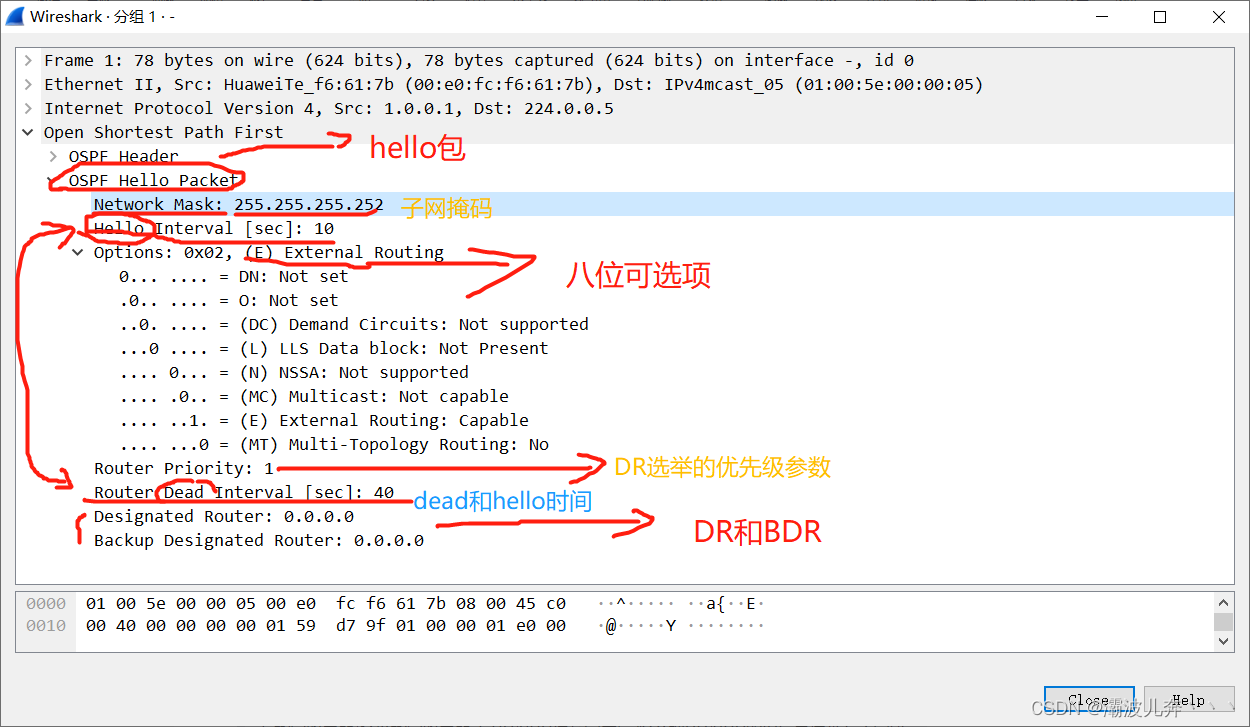

 这个包是完成OSPF收敛之前的hello包（1.0.0.1向1.0.0.2发送的hello包）

hello的具体内容：

①网络掩码：

        OSPF接口一旦激活就会去发送hello包，而hello包内含有这个接口本身配置的IP地址的掩码信息（我配置的就是1.0.0.1/30 --- 对应掩码就是255.255.255.252）

        华为设备要求,邻居之间hello包携带的子网掩码必须相同,否则无法建立邻居关系。只针对以太网接口进行检测,对P2P网络不做限制（P2P网络对ip地址无限制）

②hello时间和死亡时间：

        邻居之间所携带的hello和死亡时间必须相同，否则无法建立邻居关系

③8位可选项:

        每一个比特都对应这个路由器携带的某种OSPF特性。这8位特殊标记包含OSPF特殊区域的标记,这个特殊区域的标记在邻居关系建立中也需要检测，如果特殊区域标记不同,也无法建立邻居关系

④路由优先级：

        发出该hello包对应的路由器DR选举的优先级（默认为1）

⑤指定路由器/备份指定路由器：

        在DR/BDR选举完成后，会将对
