Quectel EM05-CE 模块测试

1.4G模块简介

提起4G网络连接，大家可能会觉得是个很难的东西，其实对于嵌入式Linux而言，4G网络连接恰恰相反，不难!大家可以看一下其他的嵌入式Limux或者Android开发板，4G模块都是MiniPCIE 接口的，包括很多4G模块都是MimiPCIE 接口的。但是大家稍微深入研究一下就会发现，这些4G模块虽然用了MiniPCIE 接口，但是实际上的通信接口都是USB，所以4G模块的驱动就转换为了USB驱动。而这些4G模块厂商都提供了详细的文档讲解如何在 Linux 下使用4G模块，以及如何修改Linux内核加入4G模块驱动。

2.mini pcie接口和m.2接口

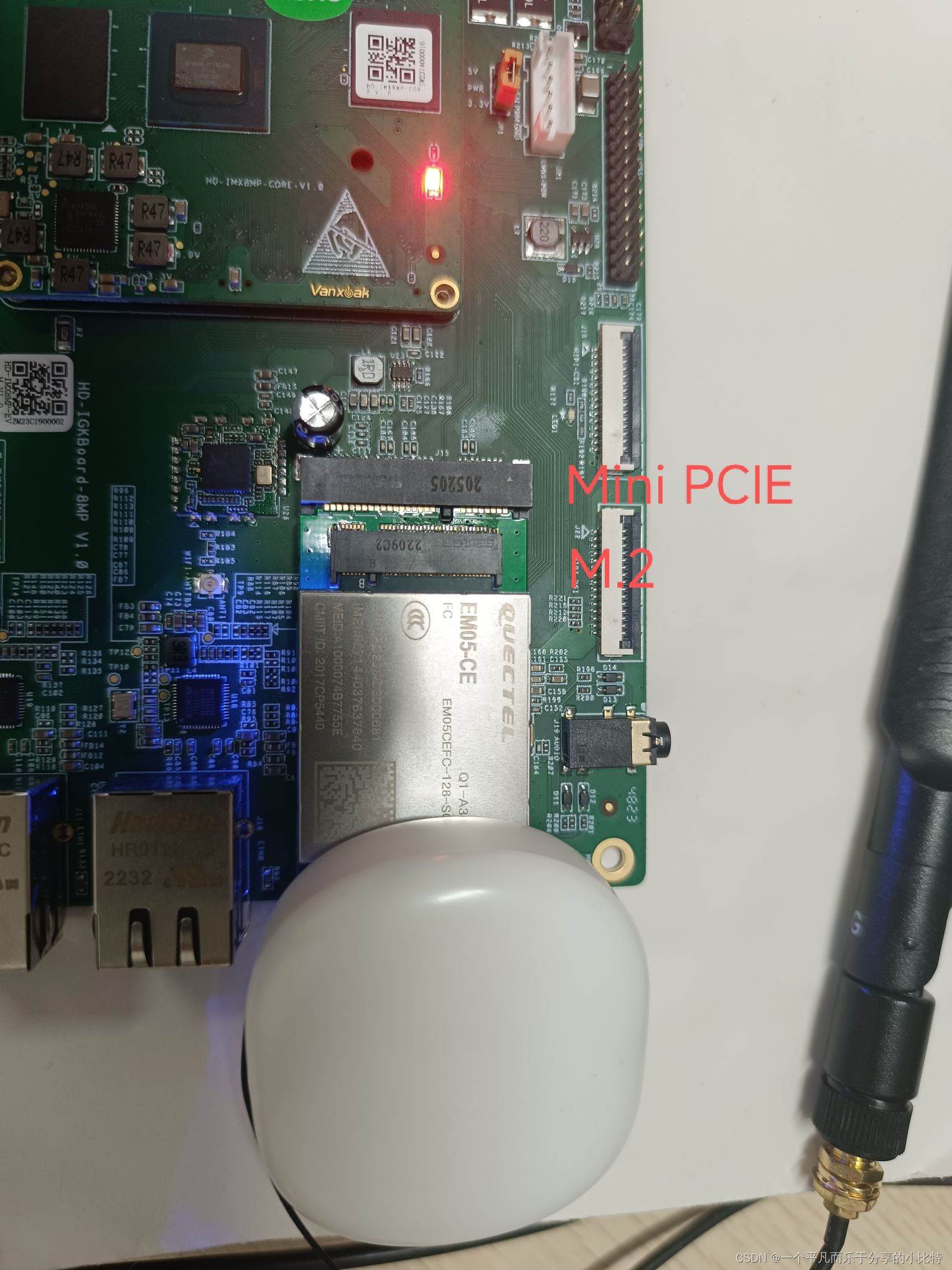

2.1 连接实物图

在这里插入图片描述

2.2 mini PCIE

MINI PCI-E 是基于PCI-E 总线的接口，MINI PCI 是基于 PCI 总线的接口,两种接口在电气性能上不同，外形不同，不可混用，且每种接口都有相对应的元器件，弄错了是插不上的。

PCI Express是新一代的总线接口。早在2001年的春季，英特尔公司就提出了要用新一代的技术取代PCI总线和多种芯片的内部连接，并称之为第三代I/O总线技术。随后在2001年底，包括Intel、AMD、DELL、IBM在内的20多家业界主导公司开始起草新技术的规范，并在2002年完成，对其正式命名为PCI Express。它采用了业内流行的点对点串行连接，比起PCI以及更早期的计算机总线的共享并行架构，每个设备都有自己的专用连接，不需要向整个总线请求带宽，而且可以把数据传输率提高到一个很高的频率，达到PCI所不能提供的高带宽。

2.3 M.2

M.2接口，是Intel推出的一种替代MSATA新的接口规范。其实，对于桌面台式机用户来讲，SATA接口已经足以满足大部分用户的需求了，不过考虑到超极本用户的存储需求，Intel才急切的推出了这种新的接口标准。所以，我们在华硕、技嘉、微星等发布的新的9系列主板上都看到了这种新的M.2接口，现已普及。

与MSATA相比，M.2主要有两个方面的优势。第一是速度方面的优势。M.2接口有两种常见类型：Socket 2（B key）和Socket 3（M key），其中Socket2支持SATA、PCI-E X2接口，而如果采用PCI-E ×2接口标准，最大的读取速度可以达到700MB/s，写入也能达到550MB/s。而其中的Socket 3可支持PCI-E ×4接口，理论带宽可达4GB/s。

第二个是体积方面的优势。虽然，MSATA的固态硬盘体积已经足够小了，但相比M.2接口的固态硬盘，MSATA仍然没有任何优势可言。M.2标准的SSD同mSATA一样可以进行单面NAND闪存颗粒的布置，也可以进行双面布置，其中单面布置的总厚度仅有2.75mm，而双面布置的厚度也仅为3.85mm。而mSATA在体积上的劣势就明显的多，51mm×30mm的尺寸让mSATA在面积上不占优势，而4.85mm的单面布置厚度跟M.2比起来也显得厚了太多。另外，即使在大小相同的情况下，M.2也可以提供更高的存储容量。

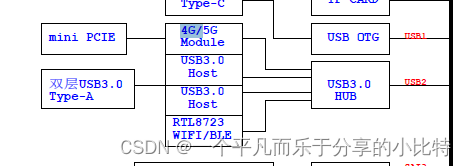

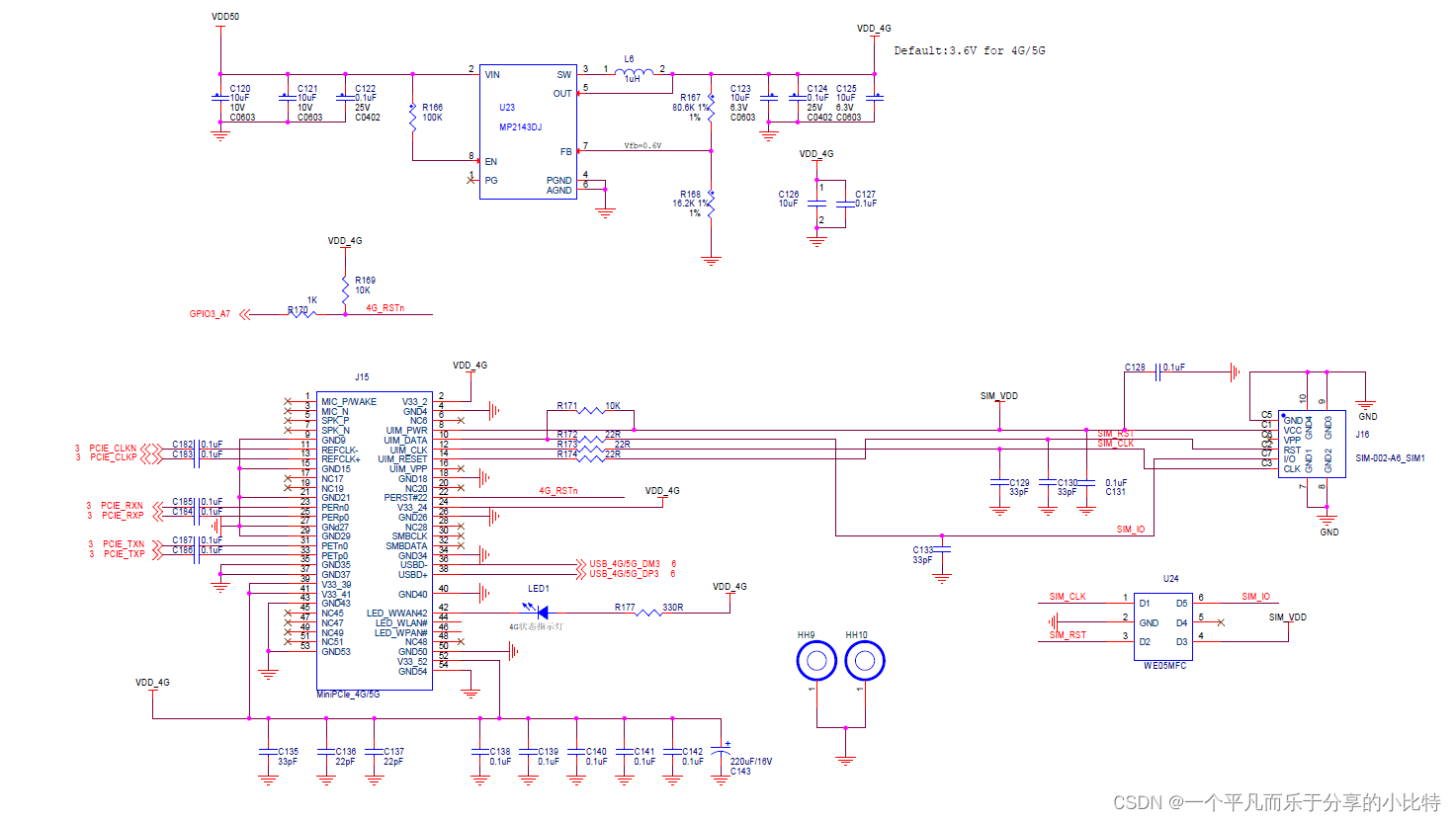

2.4 原理图

在这里插入图片描述

3.设备数添加

&usb3_phy1 {
    fsl,phy-tx-preemp-amp-tune = <2>;
    status = "okay";
};

&usb3_1 {
    status = "okay";
};

&usb_dwc3_1 {
    dr_mode = "host";
    status = "okay";
};

4.测试

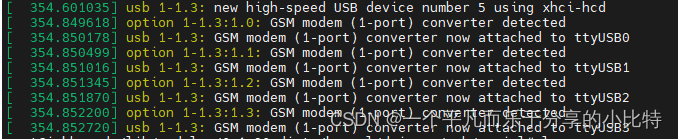

输入dmesg命令，查看到四个USB设备加载到

在这里插入图片描述

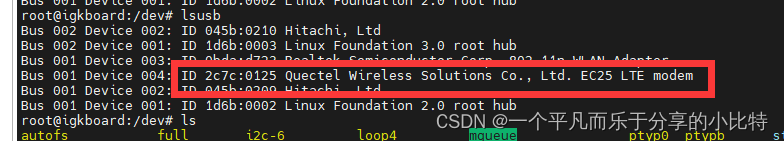

输入lsusb命令查看已识别的usb设备，红色框出的是我们的移远EM05-CE模块

在这里插入图片描述

在/dev目录下查看设备

在这里插入图片描述

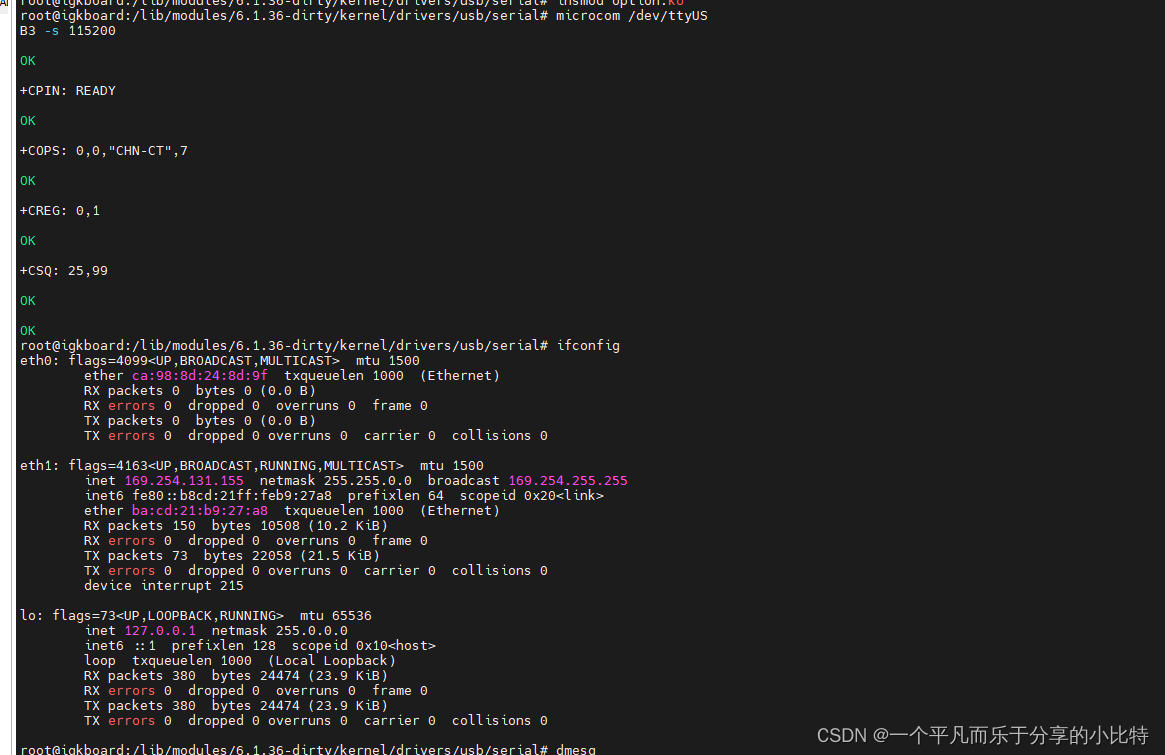

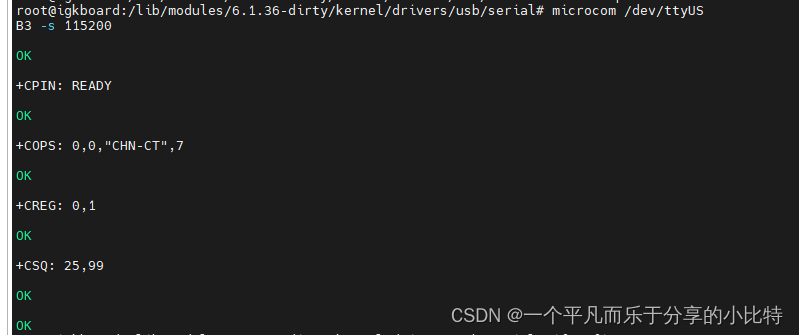

AT命令测试：（因为没有回显，所有看不到我输的命令）
详细AT命令测试请参考：RK3568—4G模块驱动实验

在这里插入图片描述

EMC模式上网：
以太网控制模型(Ethernet Networking Control Model) 用于在设备和主机之间传输以太网数据包。
在操作系统看来，CDC ECM设备就是一个虚拟以太网卡，包含标准网卡需要的MAC地址和IP地址。
CDC ECM设备通常是一个以太网卡，用于连接LAN或者是WLAN。ECM是标准的，隶属USB协议，当然是usb封装的TCP协议，数据接口则用于在USB总线上交换USB数据包，这些USB数据包封装了完整的以太网包。

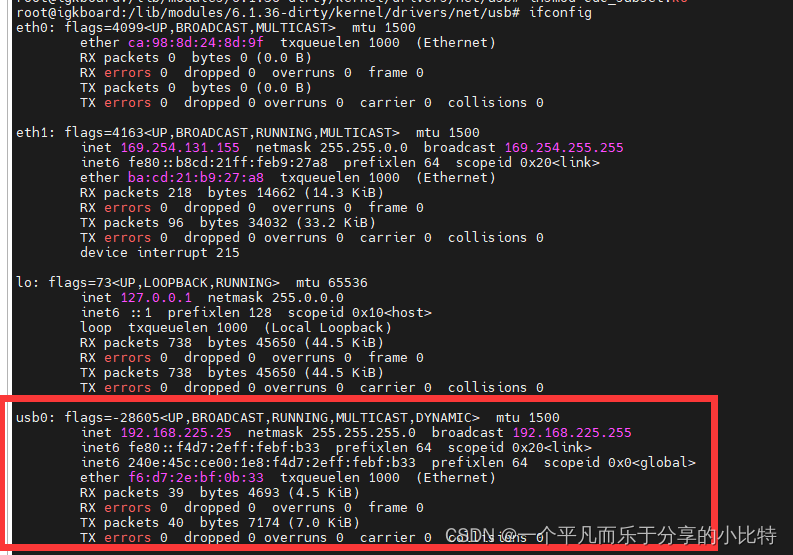

输入ifconfig，会发现多了usb0设备

在这里插入图片描述

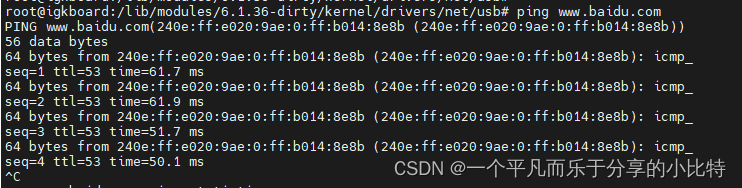

成功上网：

在这里插入图片描述

5.遇到问题及解决

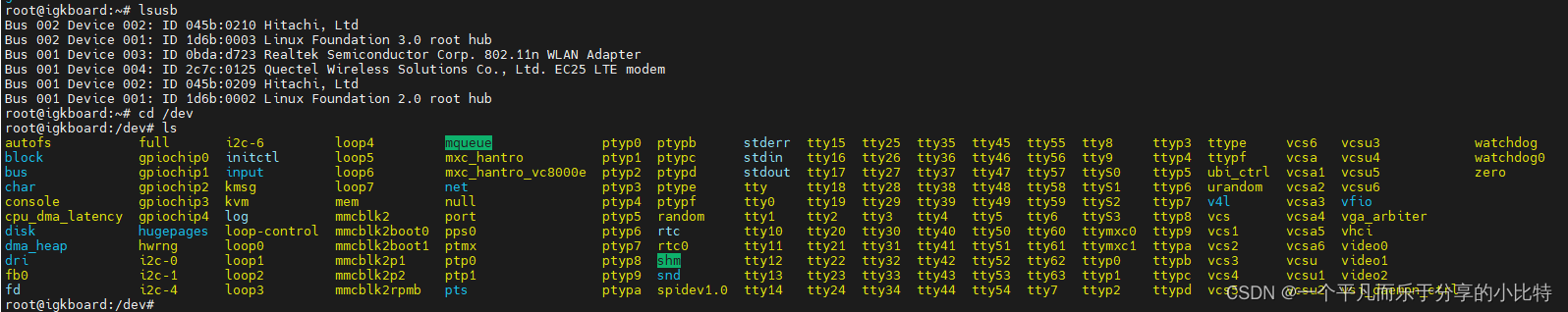

5.1 刚开始启动开发板时，/dev目录下并没有ttyUSB*设备

在这里插入图片描述

会看到/dev目录下并没有ttyUSB*设备，lsusb可以检测到设备，我的第一反应，应该是驱动没加载上

问题解决

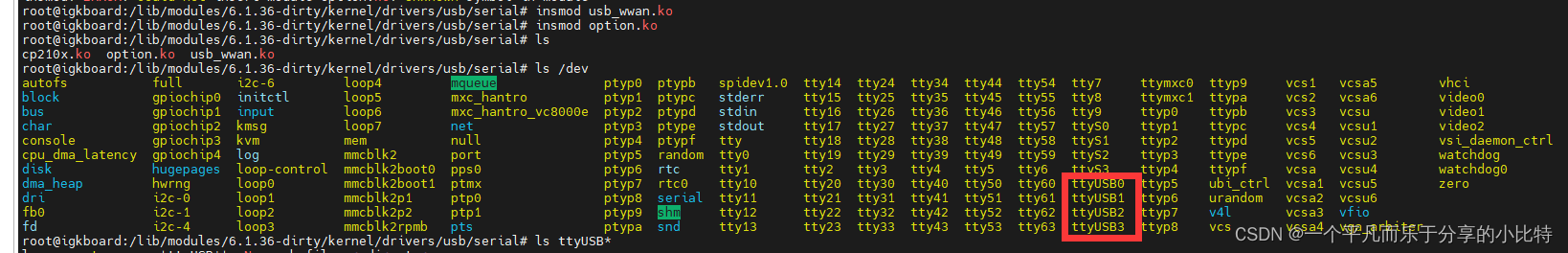

手动加载相应驱动后，识别到ttyUSB*

在这里插入图片描述

5.2 在EMC模式拨号上网时，ifconfig没有usb0设备

当我们上电4G模块之后,我们发送如下AT命令切换模块的工作模式为ECM

microcom /dev/ttyUSB3 -s 115200
AT+QCFG="usbnet",1

在这里插入图片描述

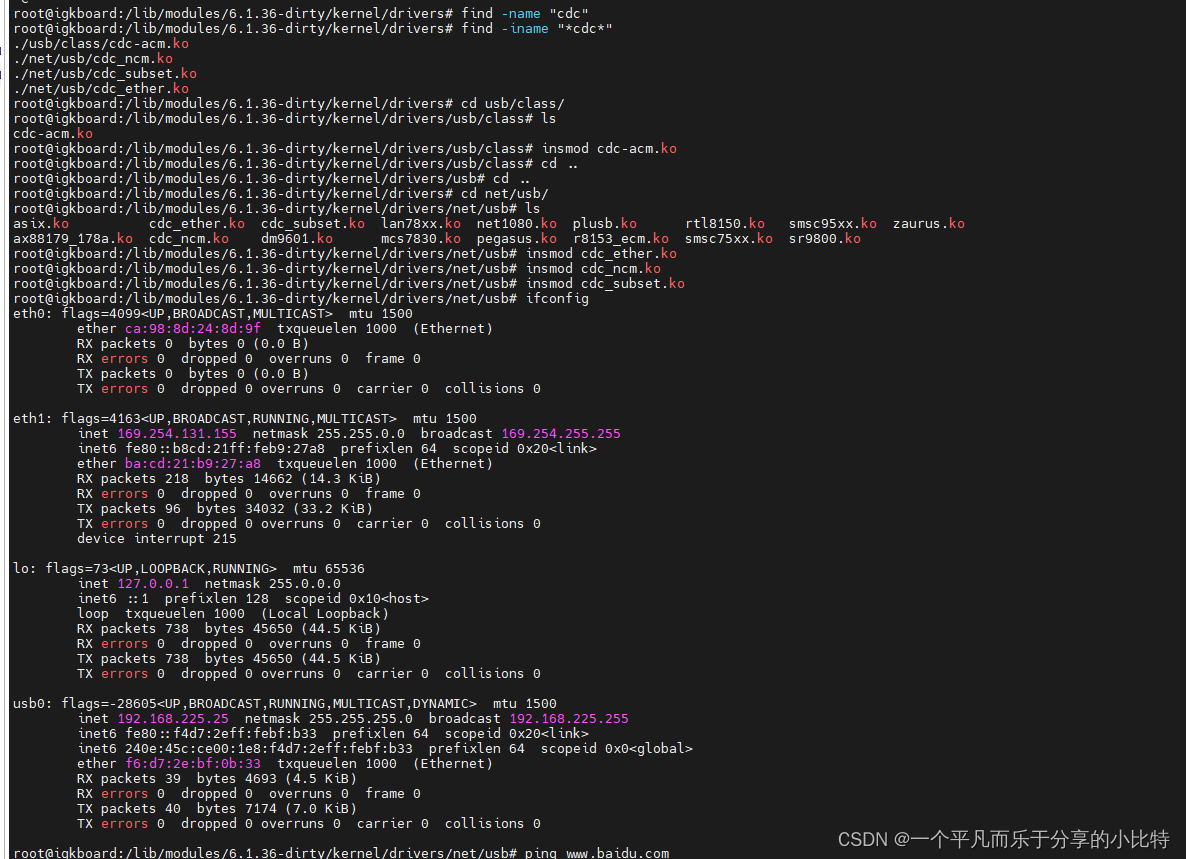

问题解决

手动加载相应驱动

在这里插入图片描述

5.3 生成usb0后，还是不能正常上网

在这里插入图片描述

问题解决

因为开发板默认先用网线上网，拔网线后，就能正常上网

在这里插入图片描述
