OpenvSwitch 中使用 QoS 进行限速和整流

OVS自身并不实现QoS功能，QoS功能的实现是在linux内核中，OVS只是能够配置部分OVS支持的QoS类型。

如果需要一些OVS不支持的QoS类型，可以通过patch来支持这些配置，也可以通过传统的TC流量控制工具直接进行QoS的策略配置。

QoS在OVS中的使用和传统网络一样，主要分为如下两种：

• Policing管制：用于控制接口上接收分组（ingress）的速率，是一种简单的QoS的功能，通过简单的丢包机制实现接口速率的限制，它既可以作用于物理接口，也可以作用于虚拟接口；
• Shaping整形：是作用于接口上的出口流量（egress）策略，可以实现多个QoS队列，不同队列里面处理不同策略，一般用这种方式。

单个队列限速

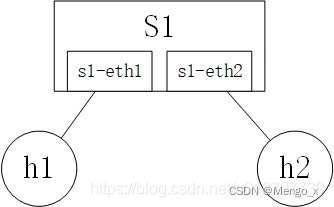

建立一个简单的拓扑：

mininet> links
s1-eth1<->h1-eth0 (OK OK)
s1-eth2<->h2-eth0 (OK OK)

h1为数据发送端，h2为数据接收端，使用 iPerf 打UDP流：

h2 iperf -s -p 5566 -i 1 -u &
h1 iperf -c h2 -p 5566 -b 100m -t 10 -i 1 -u

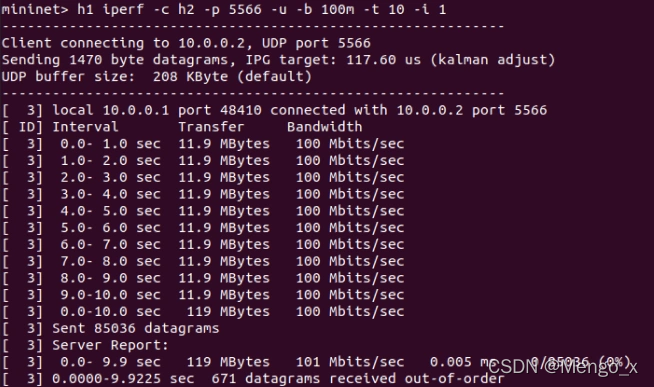

可以看到带宽能达到设置的100M：

接下来对出端口s1-eth2进行QoS设置。

其中 -- 用于把命令分割成单独解析的命令行，\ 用于换行。最大最小转发速率均为 1M，完整代码：

ovs-vsctl set port s1-eth2 qos=@newqos -- \
--id=@newqos create qos type=linux-htb queues=0=@q0 -- \
--id=@q0 create queue other-config:min-rate=1000000 other-config:max-rate=1000000

返回以下，上面一行是 qos 配置标识名qosID ，下面一行是 queue 标识名queueID 。

01043d15-d17d-4b27-bc45-52a0c9226adc
4a466860-c769-4cee-b2ff-ffd507924727

详细解释：

设置端口 s1-eth2 的 qos 规则名为 newqos

set port s1-eth2 qos=@newqos

创建 newqos 规则，类型为 linux-htb，连接key值为0的队列q0

id=@newqos create qos type=linux-htb queues=0=@q0

创建 q0 队列，设置最大最小转发速率均为 1M

id=@q0 create queue other-config:min-rate=1000000 other-config:max-rate=1000000

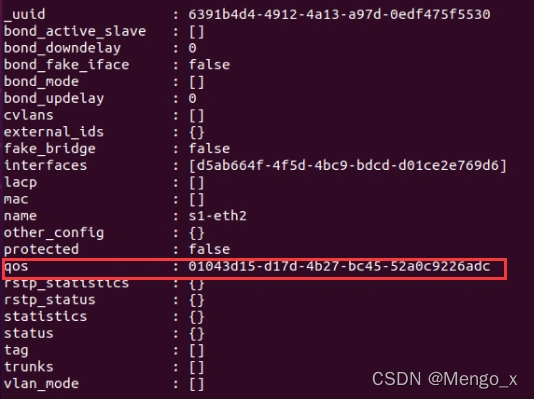

通过命令 ovs-vsctl list port s1-eth2 可以看到 s1-eth2 端口的 port 表中有 qos 配置：

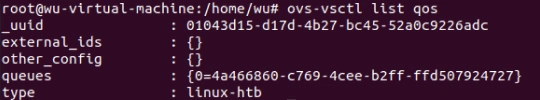

通过命令 ovs-vsctl list qos 查看 qos 配置表，其中有 queue 配置：

通过命令 ovs-vsctl list queue 查看 queue 配置表，可看到限制的速率：

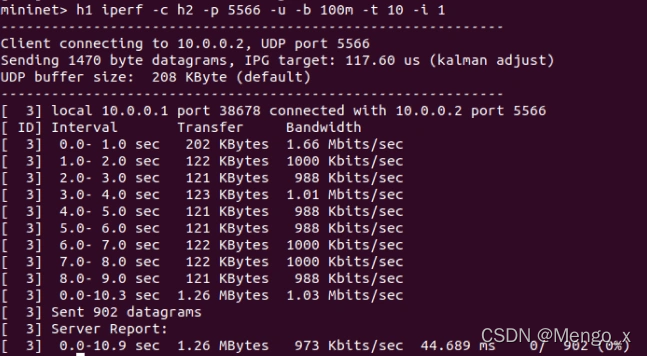

再通过上面同样的方法进行 iPerf 打流，可以看到速率被限制在 1M。

底层原理

前面提到过TC工具，其实qos底层也是使用的TC进行流量控制。
关于 TC 流量控制工具详解可看这篇博客

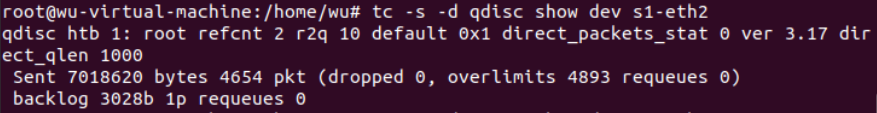

使用 tc -s -d qdisc show dev s1-eth2，发现使用的 htb 队列：

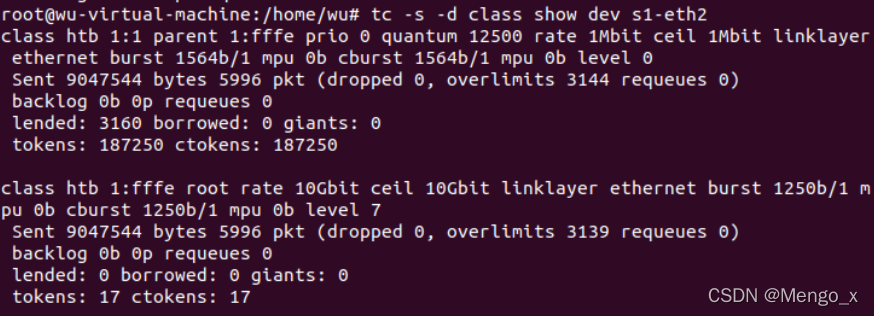

使用 tc -s -d class show dev s1-eth2，可以看到设置的类：

其中1:fffe 为ingress 入口队列的类。

删除 QoS 设置

若要取消某端口QoS设置，可以用下面的命令：

ovs-vsctl clear port s1-eth2 qos    //使端口s1-eth2的qos设置失效

使用 ovs-vsctl list port s1-eth2 查看端口s1-eth2的话，会发现端口qos项的qosID没有了。虽然端口 s1-eth2 已经不受这一条qos限制了，但是之前设置的qos和queue还存在系统中，可以用 ovs-vsctl list qos 和 ovs-vsctl list queue 命令查看。

若要删除这些qos和queue，需要以下命令

ovs-vsctl destroy qos qosID    //qosID 可通过前文list命令查看
ovs-vsctl destroy queue queueID    //queueID 可通过前文list命令查看
ovs-vsctl -- destroy qos s1-eth2 -- clear port s1-eth2 qos    //取消并删除qos一步达成，注意两条命令顺序不能换，不然先clear的话，轮到destroy去找s1-eth2的qos就找不见了

或者先取消所有端口绑定的qos后，直接全部删除：

ovs-vsctl -- --all destroy qos -- --all destroy queue

多队列限速

关闭拓扑重启后，之前创建的qos和queue仍然存在，只是没绑定到端口上，所以可以先运行ovs-vsctl -- --all destroy qos -- --all destroy queue 删除所有qos。

在以上拓扑交换机上多接一个主机h3，IP 为10.0.0.3/24。拓扑为：

mininet> links
s1-eth1<->h1-eth0 (OK OK)
s1-eth2<->h2-eth0 (OK OK)
s1-eth3<->h3-eth0 (OK OK)

对出端口s1-eth2进行QoS设置：

ovs-vsctl set port s1-eth2 qos=@newqos -- \
--id=@newqos create qos type=linux-htb other-config:max-rate=5000000 other-config:min-rate=5000000 queues=0=@q0,1=@q1 -- \
--id=@q0 create queue other-config:min-rate=1000000 other-config:max-rate=2000000 -- \
--id=@q1 create queue other-config:min-rate=4000000 other-config:max-rate=4000000

以上对 s1-eth2 被限速为5Mbits/s，对应设置了两个队列，队列0设置速率1 Mbits/s，队列1设置速率4 Mbits/s。返回qosID 和两个queueID：

2af78d23-3247-403c-bc8a-93d080d3cc51
ea3e24ad-c648-452c-a89d-95f4c01f47de
a20457f3-b2c4-4ada-b19f-865235cb3100

要使这些队列生效，还需要手动设置OVS流表，将数据包放入指定队列中。

以下命令将 s1-eth1 来的包放入q0，s1-eth3来的包放入q1：

ovs-ofctl -O OpenFlow13 add-flow s1 in_port="s1-eth1",actions=set_queue:0,output:"s1-eth2"
ovs-ofctl -O OpenFlow13 add-flow s1 in_port="s1-eth3",actions=set_queue:1,output:"s1-eth2"

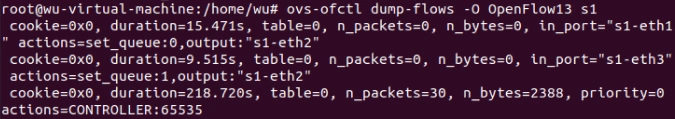

使用命令 ovs-ofctl dump-flows -O OpenFlow13 s1 查看 s1 流表：

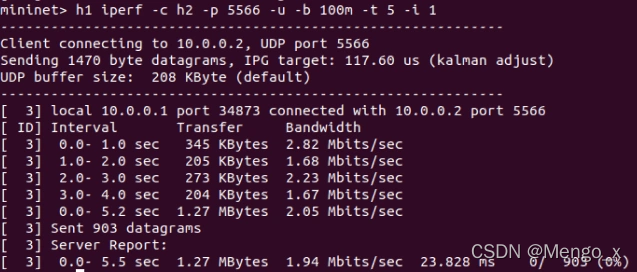

使用 iPerf 在5566端口打UDP流测试q0：

h2 iperf -s -p 5566 -i 1 -u &
h1 iperf -c h2 -p 5566 -u -b 100m -t 5 -i 1

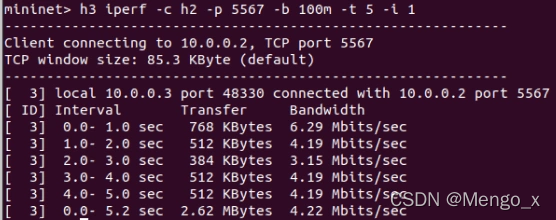

在5567端口打TCP流测试q1：

h2 iperf -s -p 5567 -i 1 &
h3 iperf -c h2 -p 5567 -b 100m -t 5 -i 1

可以看到两个队列都限速成功。

设置OVS流表还可以通过目的端口、来源IP等来配置队列，具体可参考 OVS 流表操作：

ovs-ofctl -O OpenFlow13 add-flow s1 ip,udp,tp_dst=5566,actions=set_queue:0,output:"s1-eth2"
ovs-ofctl -O OpenFlow13 add-flow s1 ip,nw_src=10.0.0.3,actions=set_queue:1,output:"s1-eth2"
