latex一个图中插入多个子图

「已注销」

已于 2023-07-06 19:04:23 修改

阅读量2.6k

点赞数 1

文章标签：分类

于 2023-07-06 17:02:22 首次发布

本文链接：https://blog.youkuaiyun.com/qq_44425179/article/details/131580692

版权

本文记录了如何在 LaTeX 中成功插入多个子图，通过引用 overleaf 官方示例并修改代码，实现了在同一个图形环境中放置两个子图。关键在于使用 usepackage{subcaption} 包，并调整子图宽度如 0.5 extwidth 或 0.9linewidth，以及正确引用图片名称。若要使子图居中，可以添加 centering 指令。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

网上找了好多文章代码，总是出错，找overleaf官网文件，找到了示例代码改了一下，成功应用，记录一下：
官网指导说明：
https://www.overleaf.com/learn/latex/Positioning_images_and_tables#Multiple_images_in_one_figure

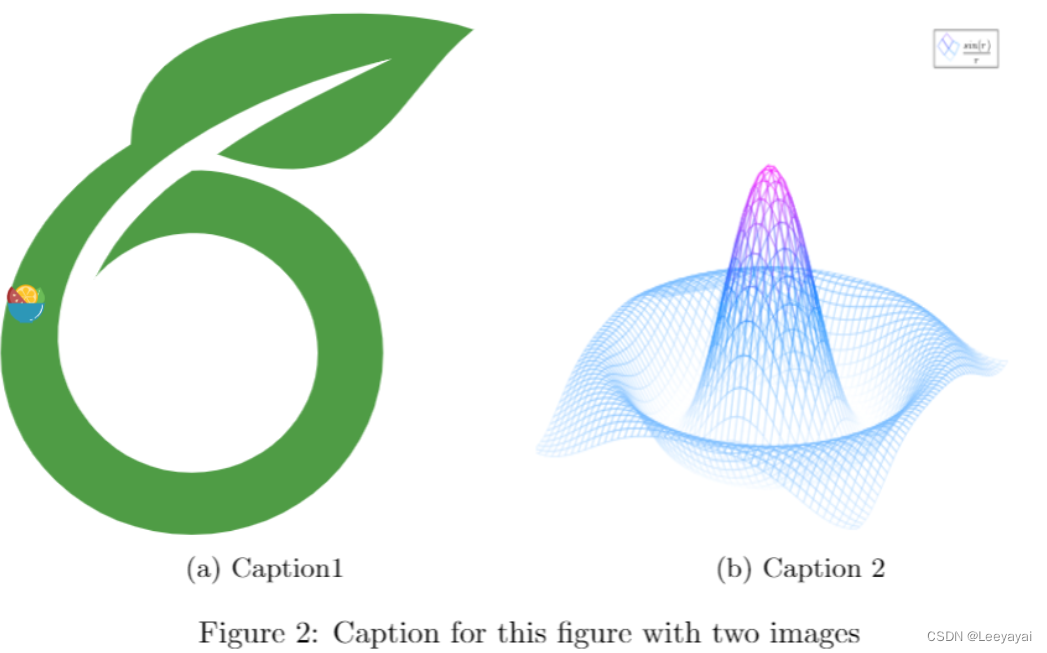

源代码如下：（一个图两个子图）

\begin{figure}[h]

\begin{subfigure}{0.5\textwidth}
\includegraphics[width=0.9\linewidth, height=6cm]{overleaf-logo}
\caption{Caption1}
\label{fig:subim1}
\end{subfigure}
\begin{subfigure}{0.5\textwidth}
\includegraphics[width=0.9\linewidth, height=6cm]{mesh}
\caption{Caption 2}
\label{fig:subim2}
\end{subfigure}

\caption{Caption for this figure with two images}
\label{fig:image2}
\end{figure}

注意：0.5\textwidth，识别\textwidth为尺度单位（cm,mm之类的），需要在引言部分导入包：（在： \begin{document} 命令之前导入）
\usepackage{subcaption}

0.9\linewidth：可以改成想要的单位,如：5.4cm

{overleaf-logo},{mesh}:注意这里是图片名称，导入的图片可能是带后缀的，如：图3.npg，这里不能是{图3.npg},必须用{图3}

另外如果想要子图片居中，插入：\centering
如：

\begin{subfigure}{0.5\textwidth}
\centering
\includegraphics[width=0.9\linewidth, height=6cm]{overleaf-logo}
\caption{Caption1}
\label{fig:subim1}
\end{subfigure}
