初识思科模拟器7.2

**1.各种线是啥？
2.连线规则？
3.接口表——F和S代表啥？
4.两种模式的作用？
5.如何给路由器配置网络？
6.查看协议数据包？
**

1.各种线是啥？

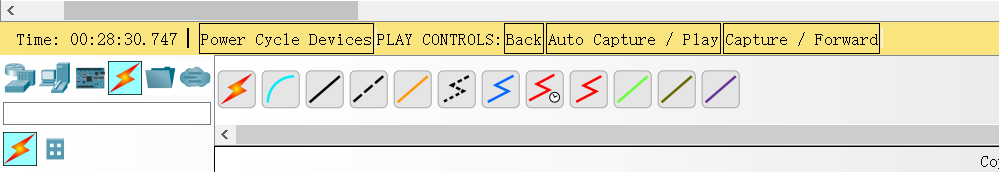

从左到右：自动选择连接类型(Automacally choose Connection Type)，
配置线(Console)，
直通线(Cooper Straight-Thtough)，
交叉线（Cooper Cross-Over），
光纤（Fiber），
电话线（Phone），
同轴电缆（Coaxial），
DCE串口线（Serial DCE），
DTE串口线(Serial DTE)，
八爪线(Octal)，
自定义线缆（IoT Custom Cable），
USB线（USB）

2.连线规则

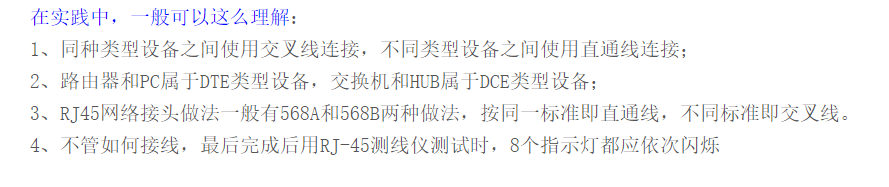

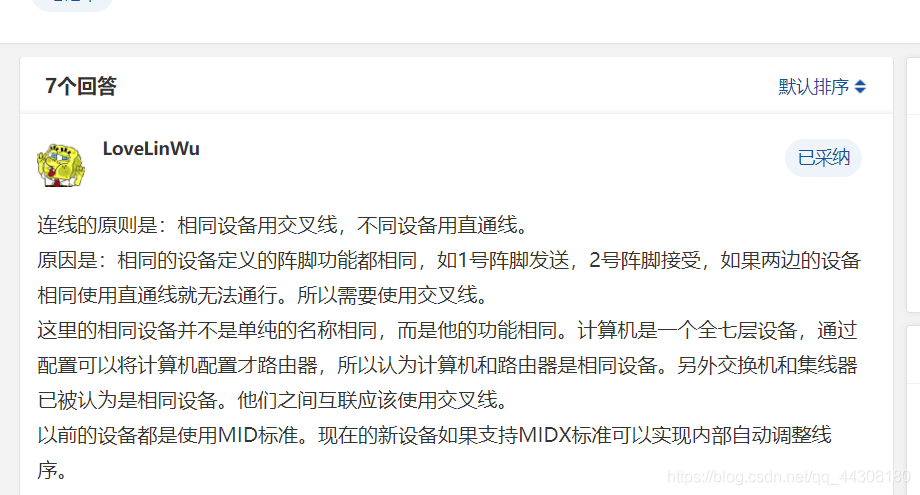

相同设备用交叉线，不同设备用直通线，相同设备指的是功能相同，路由器因为有RAM和ROM，还有很多其它功能，所以可以看成是特殊PC，所以PC和路由属于同种设备，相连用交叉线。交换机不是一个处理器,而是只起到分流的作用,它就好比一个带插销的插座,用来连接多个电器.并不做处理.所以用双绞线连接.所以不属于同种设备，和PC相连用直连线。

路由器之间用serial interface串行接口，串行接口简单，适合长距离传输，不过现在一般用光口代替了。
ethernet口：以太网口，现在可以说是百兆口，交换机间连在一起用的。
console口：如果想对交换机进行配置的话，就用一根配置线插在上面，打开超级终端进行配置，可以说是配置口。

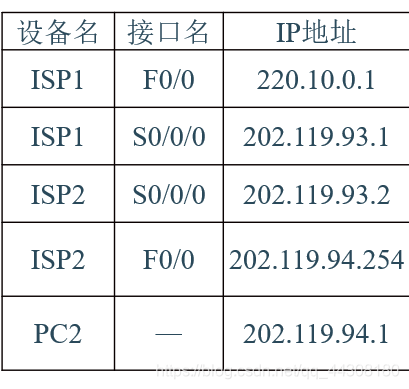

3.接口表——F和S代表啥？

F0/0全称为——Fastethernet0/0：是连以太网的。
S0/0全称为——Serial0/0/0：串口接口第0个slot，第0个模dao块的第0个串口。

4.两种模式的作用？

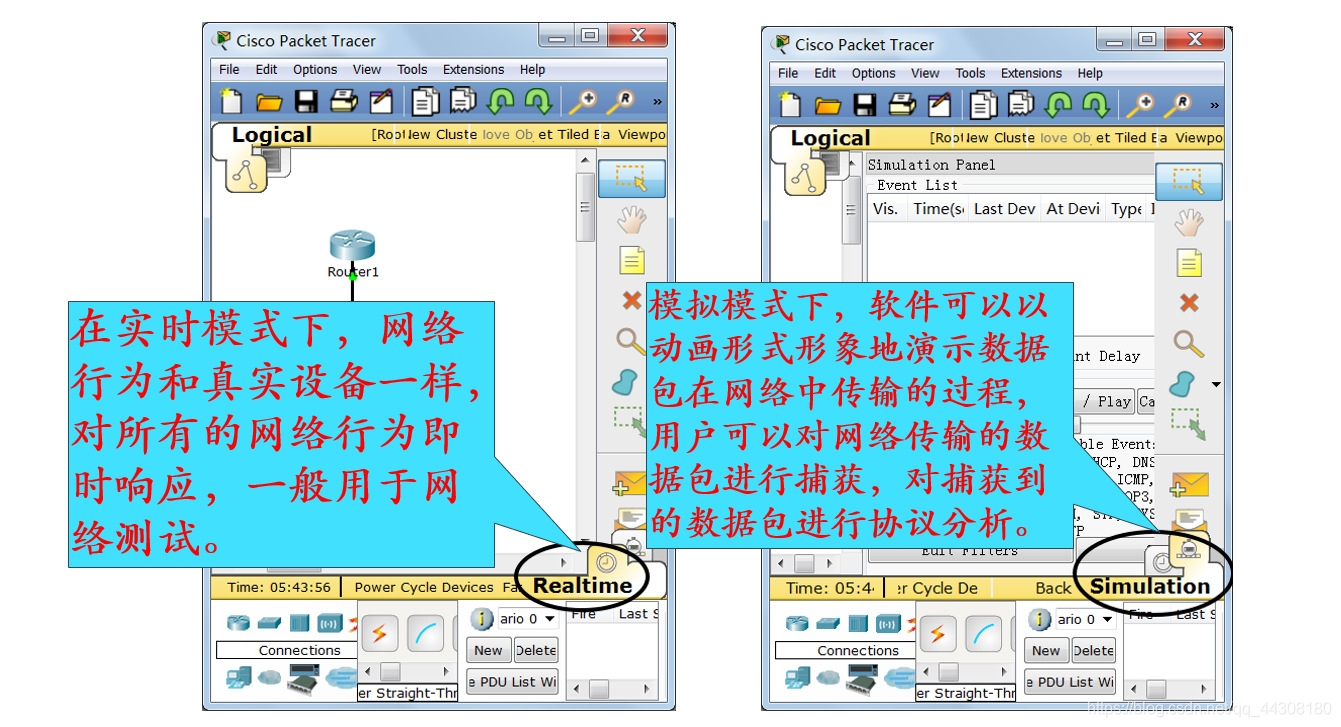

实时模式用来网络测试，模拟模式用来抓包模拟。

5.如何给路由器配置网络？

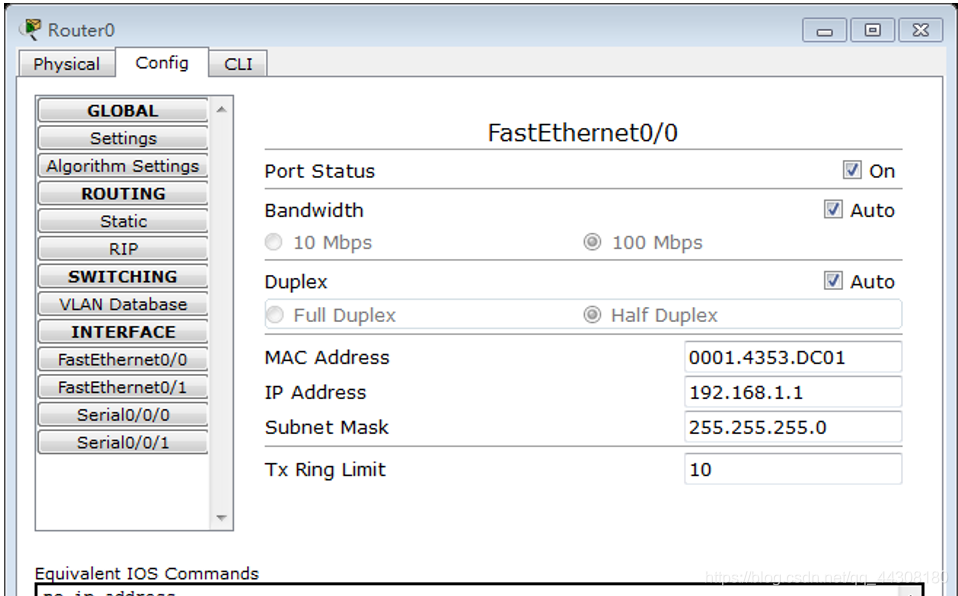

打开路由器的config选项的interface，点击接口，将Port Status设为on，配置即可IP和MAC即可。

6.查看协议数据包？

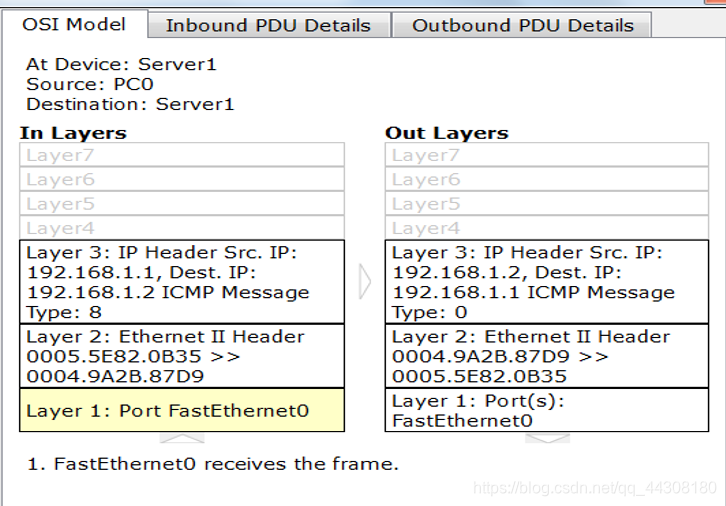

在模拟模式下点开数据包，OSI Model可以用来看各层PDU的封装参数和对其的描述。

Previous和Next可以用来切换OSI各层中的描述信息。

入站PDU详情，查看设备输入端口各层协议的封装详情。

出站PDU详情，查看设备输出端口各层协议的封装详情。

他们都告诉你，必须要做什么，却没告诉你为什么。
