DirectX11学习笔记（2）光的种类与颜色的计算方法

h## 一、学习目标
1．了解环境光、漫反射和镜面光之间的区别。
2．了解什么是平行光，点光，聚光灯。
3．了解各种光的光强计算公式。

二、漫反射光

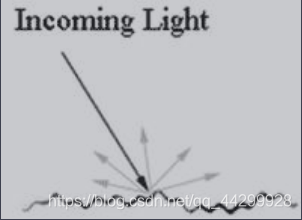

如下图所示的粗糙表面。当光线照射在这样一个表面上时，会在不同的随机方向上散开；我们将这种反射称为漫反射（diffuse reflection）。在我们的光照模型中模拟了灯光与表面之间的这种相互作用，我们约定线会在表面的各个方向上均匀散开；所以，无论观察点（眼睛的位置）在哪里，我们总能看到漫反射光。也就是，我们不需要考虑观察点的位置 （即，漫反射光的计算与观察点的位置无关），无论观察点在哪里，我们总能看到表面上的 点的颜色。

当照射一个漫反射表面时，入射光会在随机方向上散开。在显微镜下，很多物体表面都是粗糙的。
我们将漫反射光的计算过程分为两个部分。
在第一部分中，我们指定一个入射光颜色和一个漫反射材质颜色。漫反射材质指定了表面所能反射和吸收的漫反射光的总量；它使用分量颜色乘法来实现。例如，表面反射 50%的红光、100%的绿和 75%的蓝光，入射光是强度 为 80%的白光。那么

入射光颜色 ld = (0.8, 0.8, 0.8)，漫反射材质颜色 md = (0.5, 1.0, 0.75)；
反射光的总量为：D =ld ⨂ md = (0.8, 0.8, 0.8)⨂(0.5, 1.0, 0.75) = (0.4, 0.8, 0.6) 。

注意：表面上的漫反射材质可以变化；也就是，表面上的每个点可以有不同的漫反射材 质颜色。例如，当渲染一个由沙滩、草地、土地和雪地构成的地形时，地形的每个部分反射 和吸收的线数量是不一样的，所以材质颜色必须根据地形表面而变化。
在本书的 Direct3D 光照实现中，我们为每个顶点指定一个不同的漫反射材质颜色。在光栅化阶段中，这些顶点 属性会在三角形表面上的进行插值。通过一方式，三角形网格表面上的每个点都会得到一个 漫反射材质颜色。 我们直接引用兰伯特余弦定理（根据表面法线与光照向量之间的夹角来控制表面的受光 强度）来实现漫反射光照计算 。

设 ld入射光颜色，md为漫反射材质颜色，kd = max(L∙n ,0)， 其中 L 是光线向量，n 是表面法线。
则反射回来的漫反射光颜色为：cd = kd·ld ⨂ md = kd·D

三、环境光

前面提到，我们的光照模型不处理由场景中的其他物体反弹的间接光。不过，我们在现实生活中看到的很多光线都是间接光。
例如，在一条通往房间的走廊里，我们不会直接看到房间里面的光源，但是光线会照射在墙壁上，通过墙壁把一部分线反弹到走廊中，间接地把走廊照亮。
再比如，我们坐在一间屋子里，面前摆着桌子、茶壶和台灯。茶壶放在桌子上， 并且只有一个侧面面向台灯；我们可以看到茶壶背面并不是全黑的。因为有一些光线会通过 墙壁或其他物体间接地反弹到茶壶背面。

为了模拟间接光，我们在光照方程中引入了一个环境光项： A＝la⨂ma

颜色 la 指定了表面从一个光源收到的间接（环境）光的总量。环境材质颜色 ma指定了 表面反射和吸收的入射环境光的总量。环境光只是将物体的亮度稍微提高一点儿——这根本不是真实的物理计算。之所以这样做是因为间接光会在场景中散开和多次反弹，从每个方向均匀地照亮物体。
将环境项与漫反射项组合在一起，得到新的光照方程： LitColor = la⨂ma + kd·ld ⨂ md

四、镜面光

如图所示的光滑表面。当灯照射在这样一个表面上时，光线会在一个由反射系数描述的圆锥体区域内形成锐利的反射；我们将这种反射称为镜面高光反射（specular reflection，或直译为镜面反射）。与漫反射不同，高光可能不会传入眼睛，因为它只在一个 特定的方向上反射；高光的计算过程与观察点的位置相关。也就是说，当场景中的观察点位置发生变化时，我们看到的高光强度也会跟着变化。

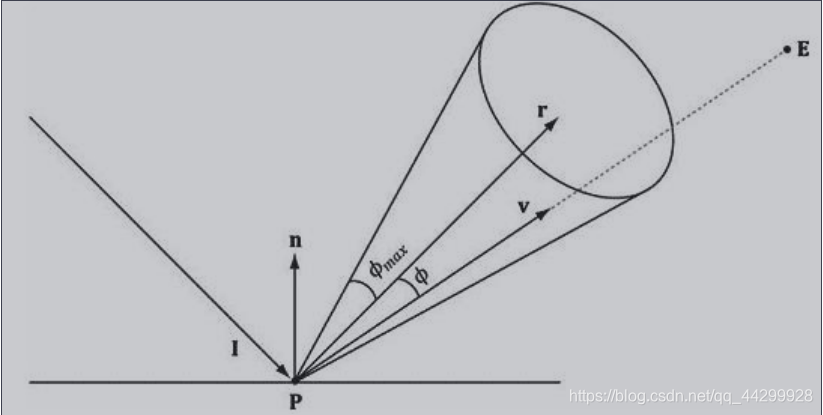

镜面反射不会在所有的方向上散开，它只会将反射光集中在一个由反射系数描述的 圆锥体区域内。当 v 在圆锥体内时，我们可以看到高光；反之，看不到高光。v 与 r 的夹角 越小，我们看到的高光就越强。
镜面反射的圆锥体区域由一个反射向量 r 和一个角度ϕmax来定义。简单来说，反射光的强度可由反射向量 r 和观察向量 v= E-P / ||E-P||（即，从表面点 P 到观察点位置 E 的单位向量之间的夹角ϕ来决定。

我们约定：当ϕ =0 时，高光强度最大；当ϕ逐渐接近于时，高光强度 逐渐降低为 0。

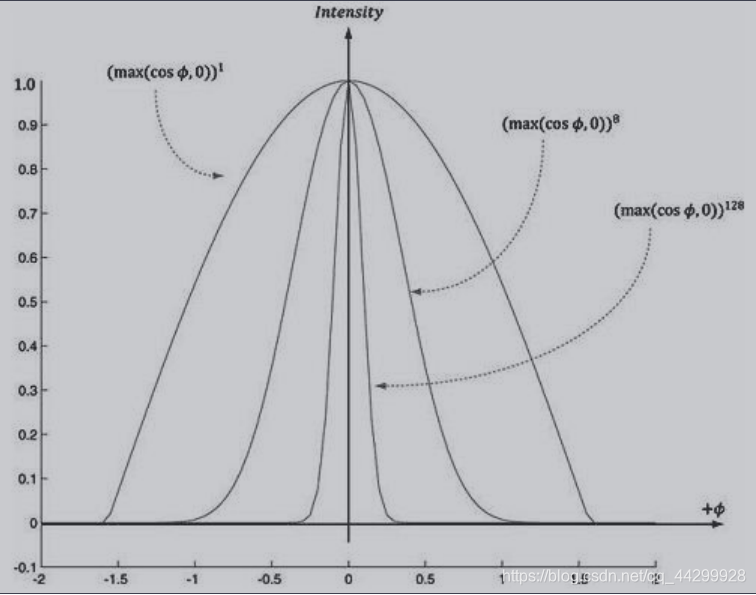

为了以数学方式来描述一过程，我们需要对使用兰伯特余弦定理的函数做一些修改。下图说明了使用不同幂时的余弦函数曲线图，其中 p≥1。本质上，通过为 p 指定不同的值，我们可以间接地控制当高光强度降低为 0 时的圆锥体角度ϕmax。参数 p 可以用来控制表面的平滑程度；也就是，非常精细的表面比缺乏光泽的表面的反射系数小（反射光更锐利）。所以，我们应该为光滑表面指定一个比不光滑表面更大的 p 值。

注意，因为 v 和 r 是单位向量，所以 cosϕ = v·r。
我们现在定义照模型中的高光项： cs = ks·ls ⨂ ms = ksS
其中

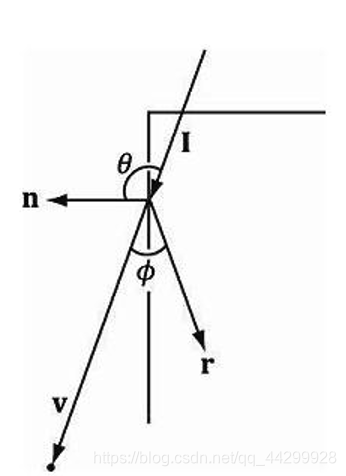

颜色 ls指定了光源发出的高光总量。镜面材质颜色 ms指定了表面反射和吸收的入射高 光总量。系数 ks根据 r 和 v 之间的夹角来决定高光强度。图 7.13 说明了一个表面可能接收不到漫反射光（L·n<0），但是却可以接收到高光。不过，在这种情况下，它收到的高光是毫无意义的，我们应该将 ks设为 0。

虽然光线照射的是物体背面，但是在观察点上还是可以看到高光。是错误的结果。 当出现一问题时，我们必须将 ks设为 0。

注意：高光幂 p 的取值应该总是大于 1 的。

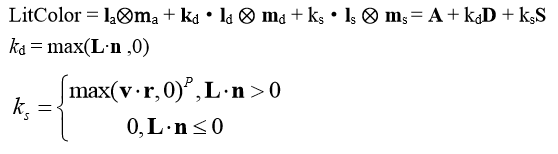

新的光照模型为：
LitColor=la⨂ma+kd·ld⨂md +ks·ls⨂ms=A+kdD+ ksS
kd =max(L∙n,0)

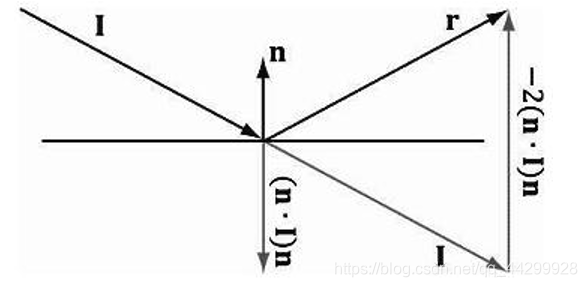

反射向量 r=I −2(n·I)n（这里假设 n 是一个单位向量。）不过， 我们在着色器程序中总是使用 HLSL 的内置函数 reflect 来计算。 这里的入射光向量 I 是指入射光的方向（它与光线向量 L 的方向相反） 。

五、平行光

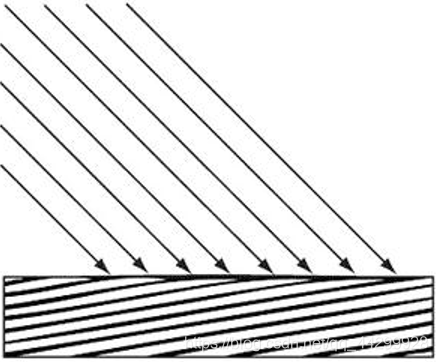

平行光（或方向光）用于模拟距离很远的光源，它产生的入射光是相互平行的，平行光由一个描述线传播方向的向量来表示。因为它产生的线是平行的，所以所有光线都使用相同的方向向量。光照向量与平行光的传播方向相反。在现实生活中，最常见的平行光源是太阳。

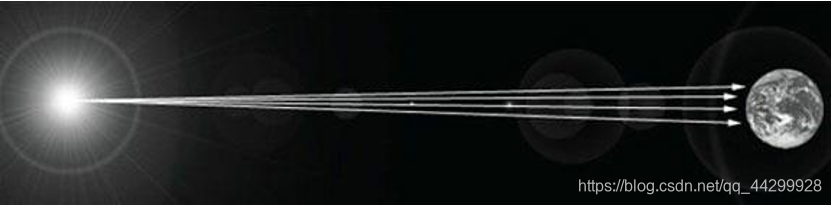

下图未按比例绘制，但是当你在地球上选择一小块区域时，照在该区域上的太阳光几乎是平行的。

六、点光

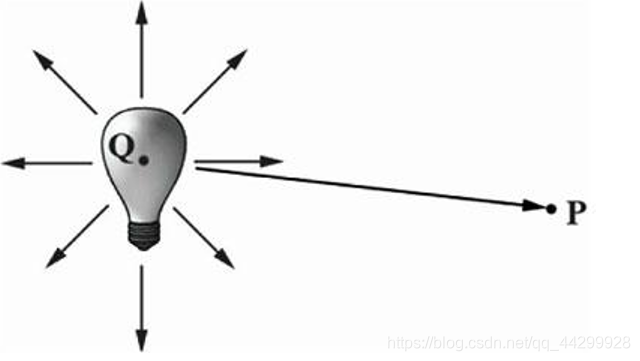

在现实生活中，最常见的点光源是灯泡；它可以向各个方向发射光线（参见下图。 对于任意一点 P，都有一条从点光位置 Q 射向点 P 的线。通常，光照向量与点光的传播方向相反；也就是，该方向从点 P 指向点光源 Q。

本质上，点光和平行光之间的唯一区别是光照向量的计算方式——点光会随着点的位置 而变化，而平行光会保持为一个常量。

1，衰减

按物理规律来说，光照强度会随着距离的增加而衰减，它与距离的平方成反比。也就是说，在一点上的光照强度由该点与光源之间的距离 d 来决定：

其中，I0是 d=1 时的光照强度。不过，这个公式得到的计算结果不是总能令人满意。 所以，我们打算使用一个更通用的函数，让美术师和程序员通过一些参数来控制照强度（即， 可以让美术师和程序员尝试各种不同的参数，直至得到满意的效果为止），而不是单纯追求 物理准确性。用于调节灯光强度的典型公式为：

我们将 a0、a1和 a2称为衰减参数，它们由美术师或程序员来指定。例如，当你希望光照强度与距离成反比时，可以设置 a0=0、a1=1、a2=0。当你希望光照强度与距离的平方成反 比时，可以设置 a0=0、a1=0、a2=1。 把衰减参数引入光照方程，得到：

注意，因为环境光模拟的是充斥周围的间接光照，因此衰减参数并不会影响环境光。

2，范围

对于点光来说，我们可以引入一个附加的范围参数。当一个点与点光源之间的距离大于 指定的范围时，使它不接收该光源的照射。
当需要让一个光源只对一个特定区域产生光照时， 该参数非常有用。
虽然使用衰减参数也可以让光照强度随着距离的增加而衰减，但是明确地指定光源范围仍然有益。
范围参数可以用于优化着色器代码。我们马上就会看到，在着色器代码中，如果一个点的位置超出了光照范围，那我们就可以通过动态分支语句跳过该点的光照计算。范围参数不影响平行光，因为这种光源的位置非常远。

七、聚光灯

在现实生活中，最常见的聚光灯是手电筒。本质上，聚光灯由一个位置 Q、一个方向向 量 d 和一个圆锥体光照区域来描述。

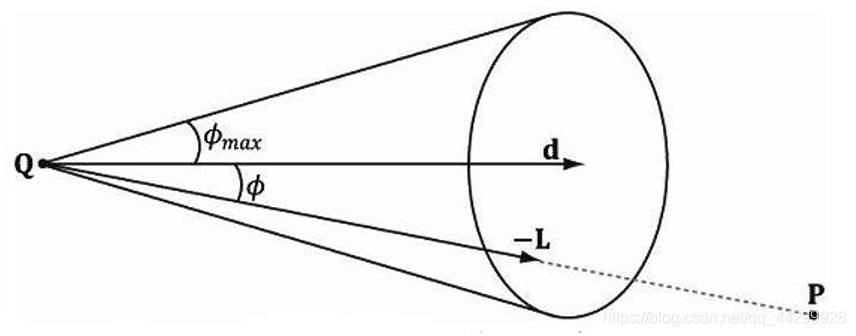

聚光灯由一个位置 Q、一个方向向量 d 和一个半角角度为ϕmax的圆锥体照区域来描述

当实现一个聚光灯时，我们开始所做的事情与点光相同。光照向量可以由以下公式描述：

其中，P 是接收照的点的位置，Q 是聚光灯的位置。从上图中可以看到，当且仅当， −L 与 d 之间的角度ϕ小于圆锥角ϕmax时，P 在聚光灯的锥形范围内（所以它可以接收光照）。 另外，在聚光灯的圆锥体区域中的线应该具有不同的强度；越靠近圆锥体中心的光线应该越 强，随着角度ϕ从 0 增加到ϕmax，光线强度应该逐渐衰退为 0（零）。
由此能得到一个控制衰减强度和圆锥体区域大小的函数：

S可以间接控制角ϕmax来控制圆锥体区域大小。
当ϕ增加时，强度逐渐衰减。
因为聚光灯与点光的方程基本相同，只是要再乘以一个聚光灯因子，根据点与聚光灯圆锥体的相对位置按比例调整 光照强度：

八、总结

在我们的模型中，光源可以发射 3 种不同类型的线：
1．环境光（ambient light）：模拟间接光照。
2．漫反射光（diffuselight）：模拟对粗糙表面的直接照。
3．高光（specularlight）：模拟对光滑表面的直接光照。

同样，物体表面有以下材质属性与其对应：
1．环境材质：平面反射和吸收的环境光的总量。
2．漫反射材质：平面反射和吸收的漫反射光的总量。
3．高光材质：平面反射和吸收的高光的总量。
4．高光指数：它是在高光计算中使用的一个指数，它通过一个由反射系数描述的圆锥 体区域来控制表面的光滑程度。圆锥体越小，表面越平滑/光亮。

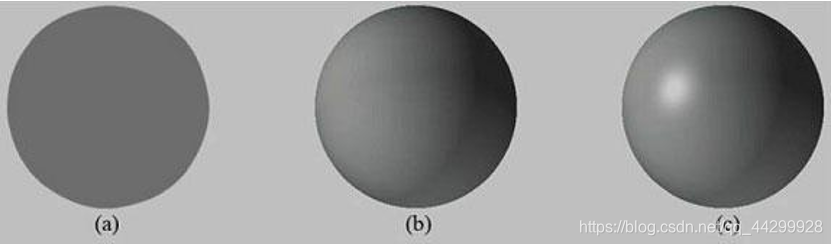

把光照分为 3 个部分的原因是为了提高灵活性；可以让美术师从多个自由度来调整希望 得到的渲染结果。下图说明了如何将这三个部分结合在一起使用。

( a)只有环境光的球体颜色，环境光只是均匀地提高物体的亮度。
( b)环境和漫反射光 的组合。兰伯特余弦定理使球体表面形成了从亮到暗的平滑过渡。
( c)环境光、漫反射和高 光的组合。高光在球体的受光面形成了一小块高亮区域。

公式汇总

1，漫反射光
cd = kd·ld ⨂ md = kd·D
D =ld ⨂ md (ld=入射光颜色,md=漫反射材质颜色)
kd =max(L∙n,0) (L=光线,n=表面法线)

2，环境光
LitColor=A+kd·ld⨂md
A＝la⨂ma（la=表面从一个光源收到的间接（环境）光的总量。ma=指定了 表面反射和吸收的入射环境光的总量）

3，镜面光or平行光

r=I −2(n·I)n

4，点光

(指定a0,a1,a2的值，来设置光强度于距离的关系)

5，聚光灯
