Linux企业级运维进阶教程4——（4）LVS的NAT模式

一、简介

• 原理：就是把客户端发来的数据包的IP头的目的地址，在负载均衡器上换成其中一台RS的IP地址，并发至此RS来处理,RS处理完成后把数据交给经过负载均衡器,负载均衡器再把数据包的原IP地址改为自己的IP，将目的地址改为客户端IP地址即可｡期间,无论是进来的流量,还是出去的流量,都必须经过负载均衡器｡

• 优点：集群中的物理服务器可以使用任何支持TCP/IP操作系统，只有负载均衡器需要一个合法的IP地址。

• 缺点：扩展性有限。当服务器节点（普通PC服务器）增长过多时,负载均衡器将成为整个系统的瓶颈，因为所有的请求包和应答包的流向都经过负载均衡器。当服务器节点过多时，大量的数据包都交汇在负载均衡器那，速度就会变慢

二、实验环境的搭建及测试

    三台redhat6.5版本的虚拟机
    server1:172.25.69.1 （作为ds，两块网卡）
    server2:172.25.69.2（作为rs）
    server3:172.25.69.3（作为rs）

在server1代理服务器

• 加载 nat 模块

    modprobe iptable_nat


注:如果不加载此模块,也可以在第一次访问时成功,但是会在再次访问时出现延迟过长,或访问超
时现象

• 开启路由机制

    vim /etc/sysctl.conf
    net.ipv4.ip_forward = 1
    sysctl ­p

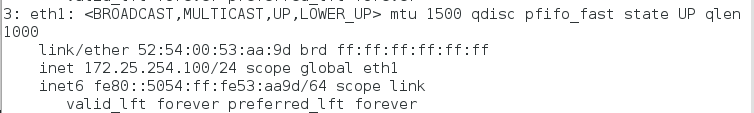

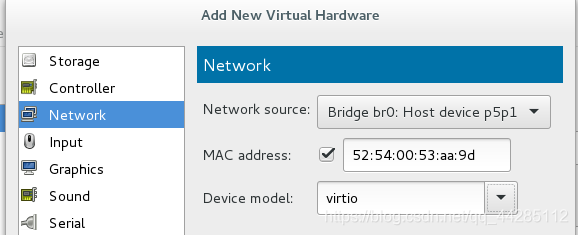

• 为新加的网卡配置ip


    ip addr add 172.25.254.100/24 dev eth1
    ip link set up eth1  #激活网卡
    ip addr show

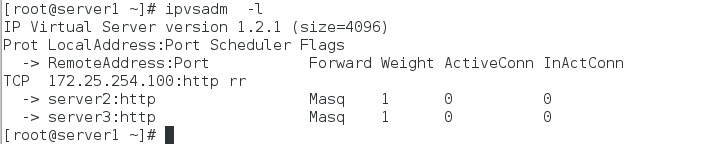

• 添加调度策略

    ipvsadm ­-A -­t 172.25.254.100:80 ­-s rr
    ipvsadm ­-a ­-t 172.25.254.100:80 ­r 172.25.69.2:80 -­m
    ipvsadm ­-a -­t 172.25.254.100:80 ­r 172.25.69.3:80-m
    service ipvsadm save


在server2、3真实服务器上

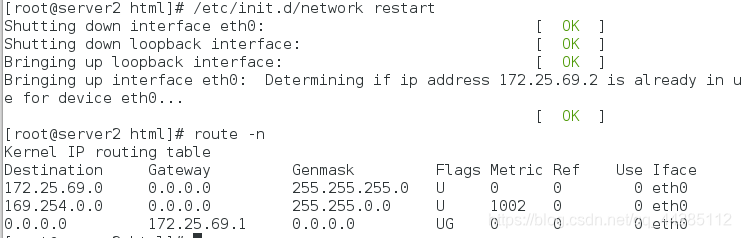

• 添加网关

    vim  /etc/sysconfig/network-scripts/ifcfg-eth0

    DEVICE=eth0
    TYPE=Ethernet
    ONBOOT=yes
    BOOTPROTO=static
    IPADDR=172.25.69.2
    PREFIX=24
    GATEWAY=172.25.69.1
    DNS1=114.114.114.114

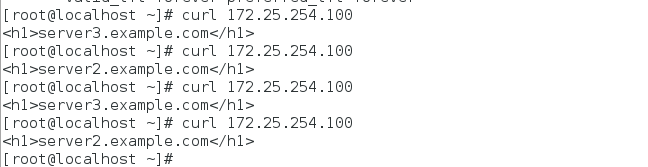

在与VIP在同一物理网段的客户端上测试
