Linux企业级运维进阶教程4——（3）LVS的TUN模式

一.简介

• 原理：首先要知道，互联网上的大多Internet服务的请求包很短小，而应答包通常很大。那么隧道模式就是，把客户端发来的数据包，封装一个新的IP头标记(仅目的IP)发给RS,RS收到后,先把数据包的头解开,还原数据包,处理后,直接返回给客户端,不需要再经过负载均衡器｡注意,由于RS需要对负载均衡器发过来的数据包进行还原,所以说必须支持IPTUNNEL协议｡所以,在RS的内核中,必须编译支持IPTUNNEL这个选项

• 优点：负载均衡器只负责将请求包分发给后端节点服务器，而RS将应答包直接发给用户。所以，减少了负载均衡器的大量数据流动，负载均衡器不再是系统的瓶颈，就能处理很巨大的请求量，这种方式，一台负载均衡器能够为很多RS进行分发。而且跑在公网上就能进行不同地域的分发。

• 缺点：隧道模式的RS节点需要合法IP，这种方式需要所有的服务器支持”IP Tunneling”(IP Encapsulation)协议，服务器可能只局限在部分Linux系统上。

二.实验环境的搭建及测试

在server1上

• 清除策略，删除vip

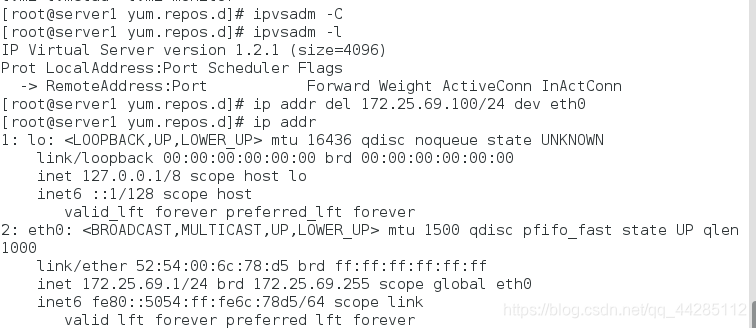

    ipvsadm -C
    ip addr del 172.25.69.100/24 dev eth0


• 编辑调度策略

    modprobe ipip    ##添加ipip模块

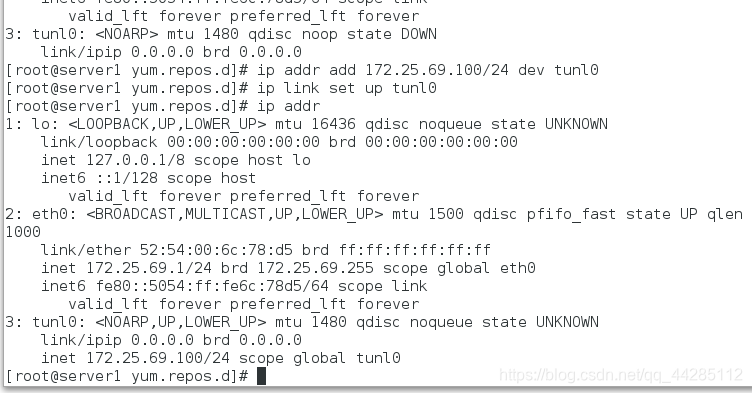

    ip addr add 172.25.69.100/24 dev tunl0
    ip link set up tunl0    ##激活

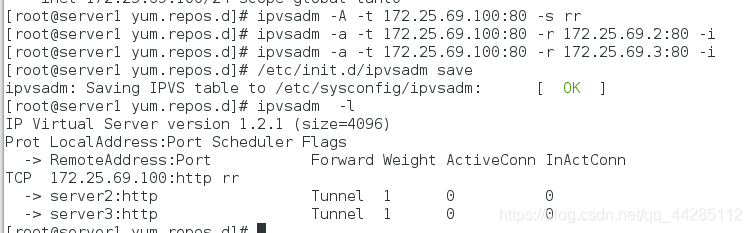

	ipvsadm -A -t 172.25.69.100:80 -s rr
	ipvsadm -a -t 172.25.69.100:80 -r 172.25.69.2:80 -i
	ipvsadm -a -t 172.25.69.100:80 -r 172.25.69.3:80 -i  #-i 隧道模式
	/etc/init.d/ipvsadm save

在server2和server3真实服务器上

• 删除vip

    ip addr del 172.25.69.100/32  dev eth0


• 加载TUN并加上VIP

    modprobe ipip
    ip addr add 172.25.69.100/32 dev tunl0
     ip link set up tunl0


• 将反向过滤关闭 （linux系统反向过滤 系统在接收到一个IP包后，检查该IP是不是合乎要求，不合要求的IP包会被系统丢弃）
  注意：重新保留时，有些参数设置会自动返回1，只要保证tunl0为0时就可以
  为什么要修改这个参数呢？
  rp_filter参数用于控制系统是否开启对数据包源地址的校验。
  有三个值，0、1、2，具体含义：

  	0：不开启源地址校验。
    1：开启严格的反向路径校验。对每个进来的数据包，校验其反向路径是否是最佳路径。如果反向路径不是最佳路径，则直接丢弃该数据包。
   2：开启松散的反向路径校验。对每个进来的数据包，校验其源地址是否可达，即反向路径是否能通（通过任意网口），如果反向路径不同，则直接丢弃该数据包。

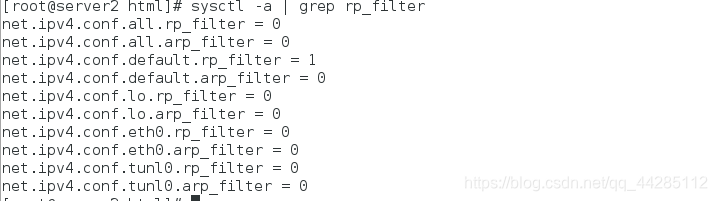

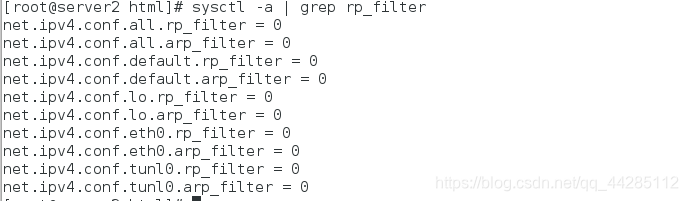

    sysctl -a | grep rp_filter
    sysctl -w net.ipv4.conf.lo.rp_filter=0
    sysctl -w net.ipv4.conf.eth0.rp_filter=0
    sysctl net.ipv4.conf.tunl0.rp_filter=0


vim /etc/sysctl.conf
net.ipv4.conf.default.rp_filter = 0
sysctl -p  ##重新加载

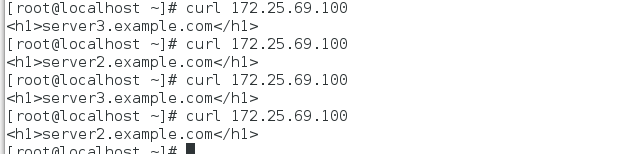

在物理机上测试
