不同网段的通信过程

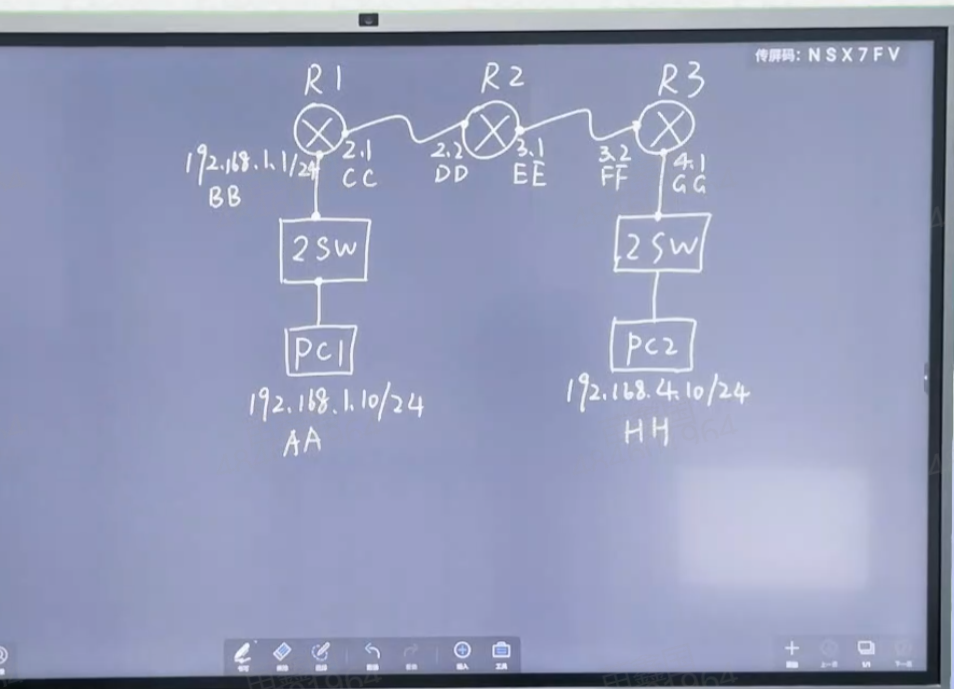

这里的AA和HH指的是mac地址，上面画×的是路由器

底下的这个pc1，或者其他的连接在这里的pc，他们的默认网关就是路由器的这个192.168.1.1/24这个接口

来看看通信的过程

1、先判断（和之前一样）

2、去查默认网关，看看网关是不是和这个pc在同一个网段（这里 是）

3、查网关的mac地址（和之前一样，同网段通讯也得查，查arp表，然后广播包啥的，一样）

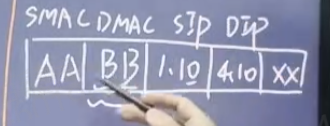

获取到网关的mac地址后发送的数据包是什么样的呢？

AA是源pc的mac地址，后面3、4是pc1和pc2的ip地址（源ip和目的ip），但是！这里的第二个不是pc2的mac地址了，这是路由器网关的mac地址

4、封装发送数据包

网关收到这个数据包会干啥呢，先把前面的两个mac地址的数据给拆掉，因为交换机主要是看mac地址的，而路由器主要是看ip地址了，所以前面的mac对于路由器来说就没啥用了

这时候路由器会根据你的ip地址告诉你下一步要去哪，这里就是2.1发到2.2，然后新的数据包就是这样的

重新把mac地址写上，就是2.1的地址和2.2的地址（这俩也是先判断是在同一网段）

那r1也不是天生就知道r2的2.2的mac地址的，假如不知道也是一样的广播呗，在这个路由器里面也是存在着arp表

后面就是重复前面的过程

5、路由选路

6、pc2应答

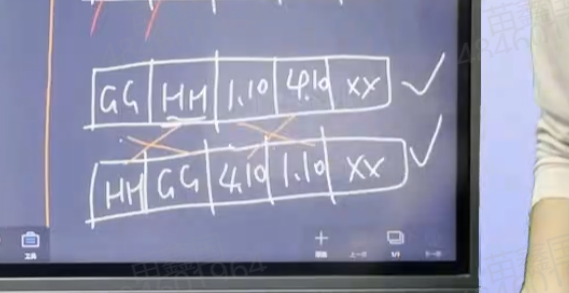

应答数据包的样子是这样滴（同网段通信好像不发应答包）
