使用USART2收发数据时，接收数据正常，但数据发不出去

今天使用串口2与上位机通信，发现问题：

单片机接收上位机的数据正常，但发送数据给上位机时，却总是失败。

为了排除程序的干扰，我构造了一个数组，循环发送这串数据：

void UartSend(uint8_t *pString,uint16_t DataLength)
{
 	uint8_t i = 0;

	for(i = 0;i < DataLength; i++)
	{
		USART2->DR = pString[i];
		while((USART2->SR&0x40)==0);
	}
}


uint8_t test[] = {1,2,3,4,5,6};
UartSend(test, 6);

结果还是失败，串口没有收到任何东西。

老板检查了硬件，和USART2-TX相关的引脚电路也都正常。看来还是软件配置的问题。

再回到USART的初始化看看：

void USART2_Configuration(uint32_t baud)
{
  	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);

  //USART2_TX   PA2
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT_PP;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

  //USART2_RX	  PA3
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

  //USART 初始化设置
	USART_InitStructure.USART_BaudRate = baud;//串口波特率
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式

	USART_Init(USART2, &USART_InitStructure); 	//初始化串口2
	USART_ITConfig(USART2, USART_IT_RXNE, ENABLE);//开启串口接受中断
	USART_Cmd(USART2, ENABLE);                    //使能串口2
}

好像没啥问题，老板说不对呀，你怎么没开启AFIO。我回答：看了芯片手册，PA2这个引脚不需要开启复用功能吧。。。

按老板的说法试了试，开启了APB2的AFIO功能，然后把PA2的工作模式配置为GPIO_Mode_AF_PP。果然，串口发送数据正常了。

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
  //USART2_TX   PA2
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
  GPIO_Init(GPIOA, &GPIO_InitStructure);

问题来了

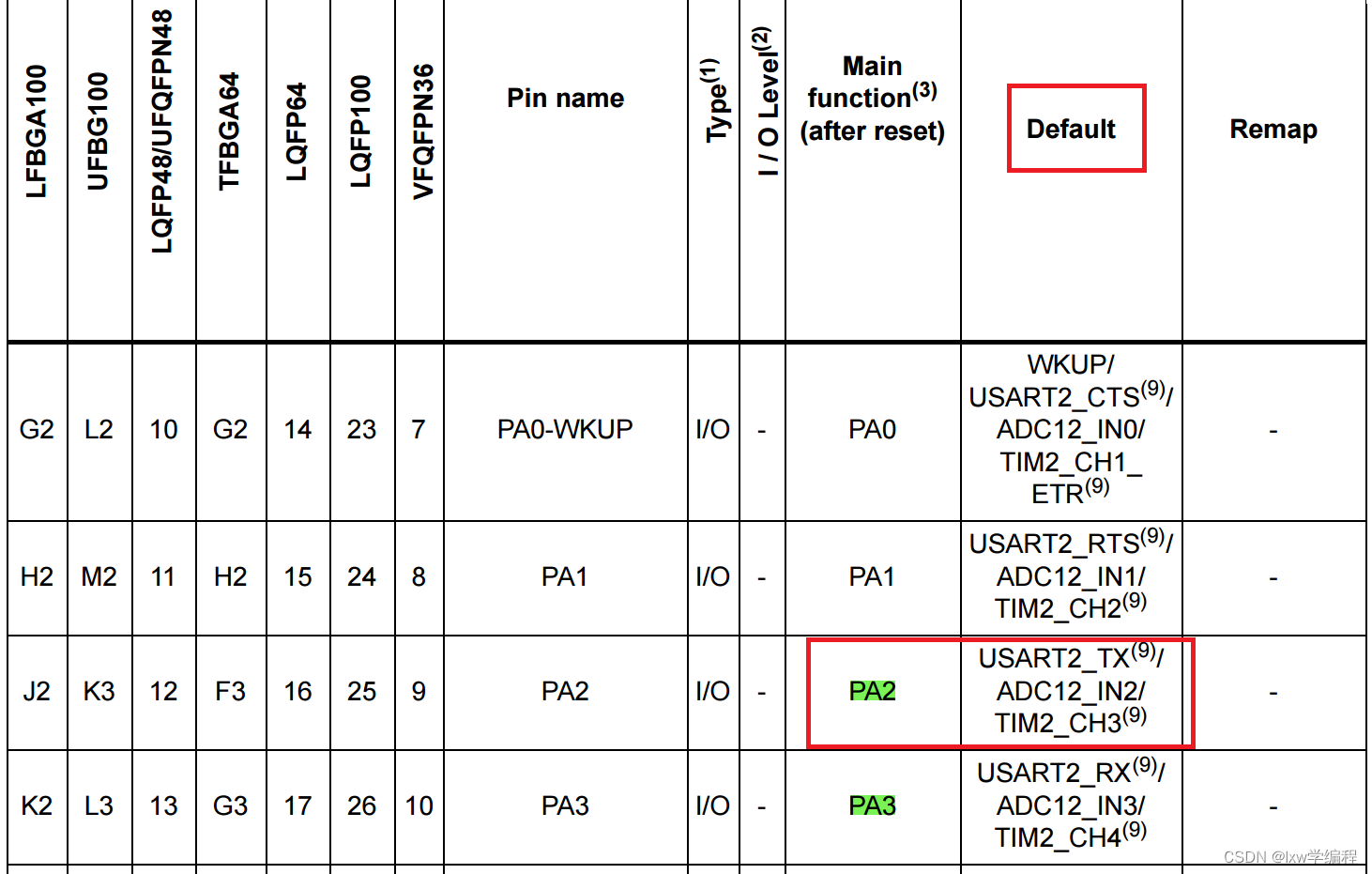

我之前一直以为pin description中Default这一栏的功能表示这个引脚的默认功能。看来是我搞错了。

这就引出了两个问题：

1，难道芯片手册中的“Default”指的是复用，而不是默认吗？

2，是不是只要用到“Default”中的功能，都要开启AFIO时钟。

解答

1，“Default”指的是默认，但对于STM32的某些引脚来说，默认状态可能是普通的GPIO，而对于某些特定的功能（比如USART），需要通过AFIO复用功能来激活。

2，不是所有在 “Default” 中列出的功能都需要开启AFIO时钟。只有当你想要使用这个引脚的非默认功能时，比如说想把一个普通的GPIO引脚用作USART的TX或RX引脚，才需要开启AFIO时钟。

回到这次的bug，显然PA2的默认状态是普通的IO口，使用USART2_TX需要开启AFIO，并设置为GPIO_Mode_AF_PP才行。

未完待续…

实际上依然不是很清楚，比如：究竟怎么判断要不要开启AFIO？

快下班了，下次再补充上吧。
