逻辑通道、LSI 与 LSE 的关系

逻辑通道、LSI 与 LSE 的关系

1. 核心定义

逻辑通道（Logical Channels）：
UICC 支持的多个独立通信会话，每个通道可运行不同应用或任务，共享物理接口。通过MANAGE CHANNEL命令管理（打开 / 关闭），最多支持 19 个通道（编号 0-19）。
LSI（Logical Secure Interface）：
逻辑安全接口，允许终端通过单一物理接口与多个LSE通信。LSI 由连续数字标识（0-0x1F），通过MANAGE LSI命令配置和管理。
LSE（Logical Secure Element）：
逻辑安全元件，运行在 UICC 上的独立安全域，每个 LSE 拥有独立的文件系统、应用、安全状态等，逻辑上等同于独立的安全芯片。

2. 层级关系

物理接口 → LSI（多路复用） → LSE（逻辑安全元件） → 逻辑通道（会话管理）

LSI 是物理接口与 LSE 之间的逻辑层，负责将物理接口的信号路由到不同的 LSE。

逻辑通道 是 LSE 内部的会话管理机制，每个 LSE 可通过多个逻辑通道支持并发操作。

3. 功能协作

（1）LSI 的作用：
多路复用：终端通过 LSI 选择目标 LSE（如 LSI 0 对应 LSE1，LSI 1 对应 LSE2）。
配置与管理：通过MANAGE LSI命令选择、重置 LSE 或分配 UICC-CLF 接口。
（2）逻辑通道的作用：
会话隔离：每个通道独立维护当前目录、EF 选择和安全状态。
并发处理：同一 LSE 可通过多个逻辑通道同时处理不同任务（如支付交易与普通数据读取）。
（3）LSE 的独立性：
每个 LSE 通过 LSI 被终端识别，独立运行，互不干扰。
不同 LSE 的安全状态、文件系统完全隔离。

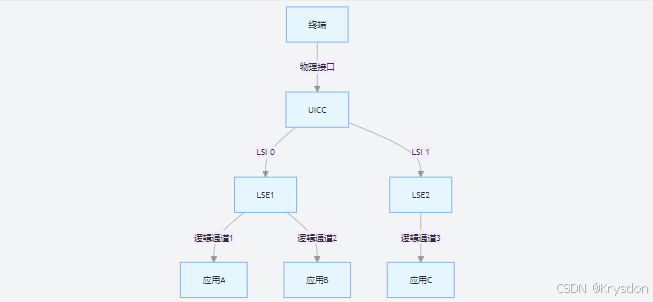

4. 交互流程示例

终端 通过物理接口连接 UICC。
LSI 0 将通信转发至LSE1，LSI 1 转发至LSE2。
LSE1 通过逻辑通道 1 和 2 分别处理应用 A 和 B 的请求。

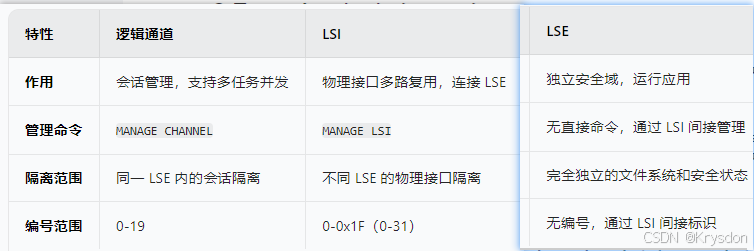

5. 关键区别

6. 应用场景

多应用并发：
LSE1 运行移动支付应用，LSE2 运行公交卡应用，终端通过不同 LSI 访问，每个 LSE 内部通过逻辑通道支持多任务。
安全隔离：
敏感操作（如银行交易）在 LSE1 的逻辑通道 1 执行，普通操作（如 SIM 工具包）在 LSE2 的逻辑通道 3 执行，确保安全域隔离。

总结

LSI 是物理接口与 LSE 之间的 “桥梁”，实现多路复用和逻辑隔离。
逻辑通道 是 LSE 内部的会话管理机制，支持同一 LSE 内的多任务并发。
LSE 是独立的安全实体，通过 LSI 被终端访问，每个 LSE 可通过逻辑通道灵活处理多个会话。
三者协同工作，使 UICC 能够高效支持多应用、多任务场景，同时保证安全性和隔离性。
