雷达信号处理DDC数字下变频

由于接收到的雷达信号频率较高，不能对其进行直接采样并数据处理，所以需要对雷达信号进行预处理，在降低其采样率的同时，将其由中频降低到低频，然后对输出的基带信号进行后续的解析，以便于获取雷达信号的特征参数。

本文采用数字正交下变频，将单通道信号转化为正交双通道信号，数字下变频（DDC）的原型为模拟下变频，通过对窄带雷达信号或单频信号进行数字混频，然后对信号进行正交采样，提取 I、Q 两路正交分量，最后通过滤波去除信号中的高频分量，将信号由中高频搬移至低频。

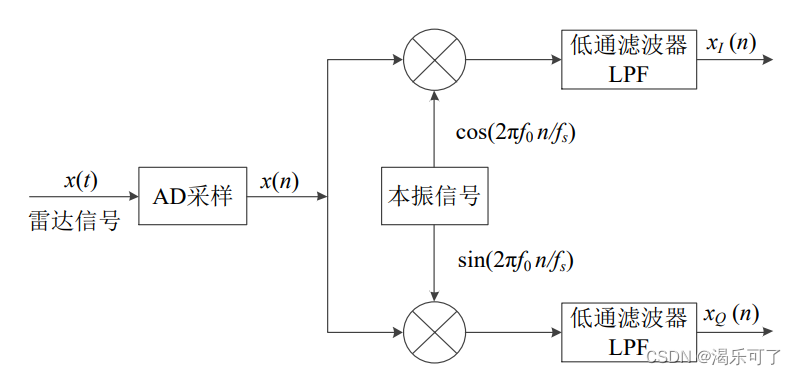

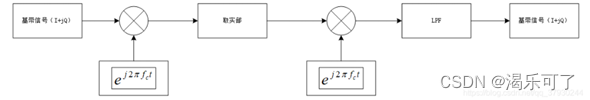

模拟下变频的系统框图如下：

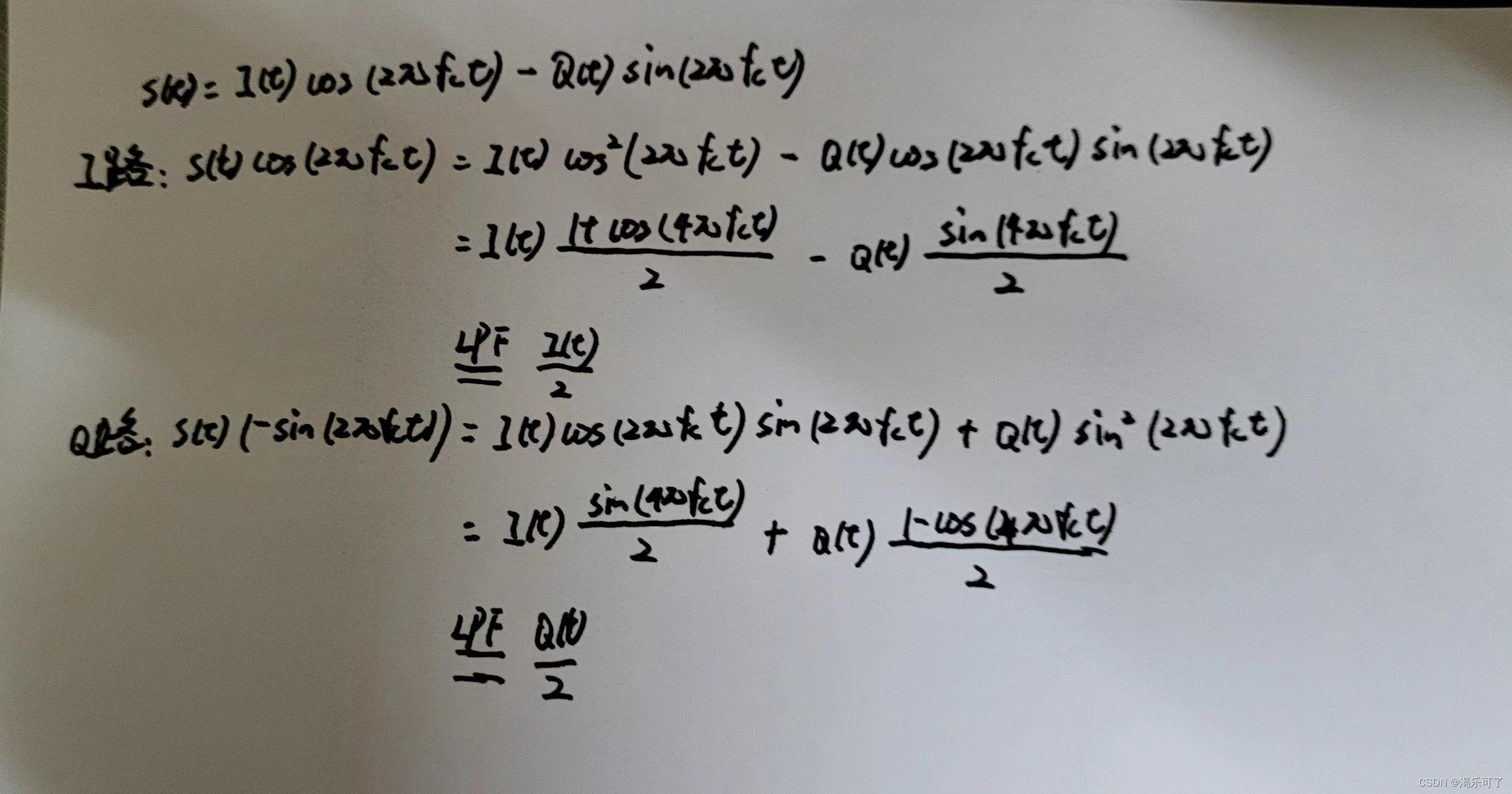

其数学推导如下所示：

如果使用复信号其框图如下所示：

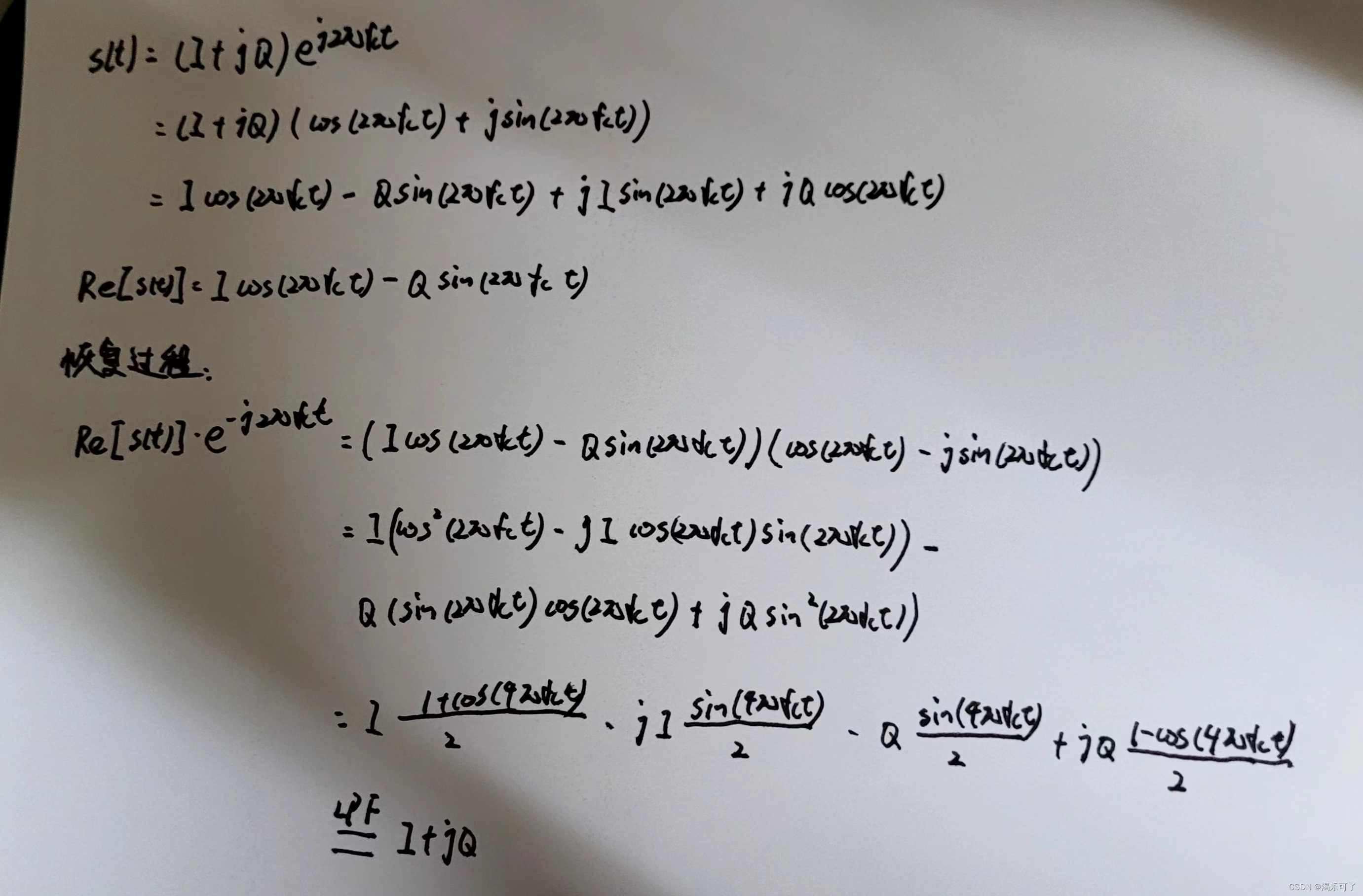

理论推导如下所示：

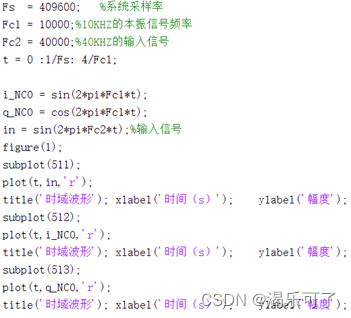

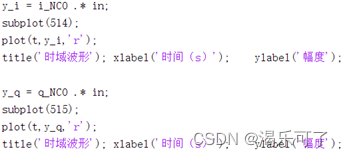

 所以通过上述的分析和推导，下面使用matlab对其进行进一步的仿真分析：

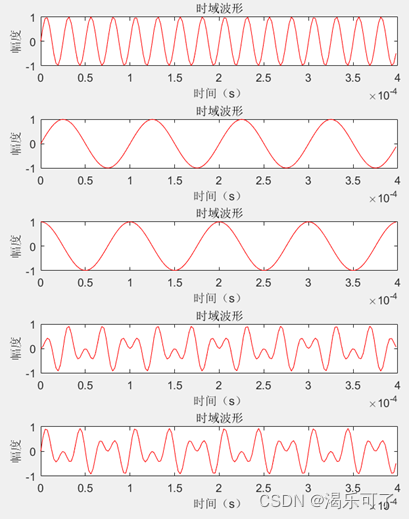

仿真波形如下图所示：

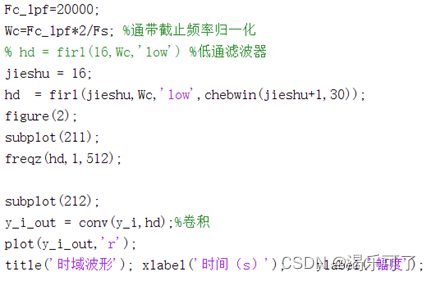

 通过上图我们可以看出，已经产生了相互正交的I路和Q路信号，下面对其进行滤波：

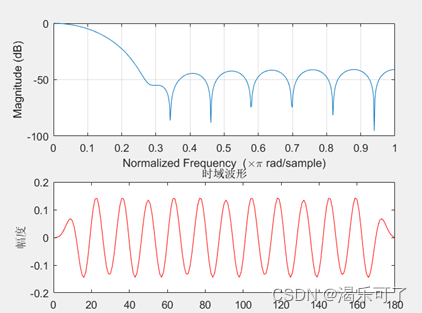

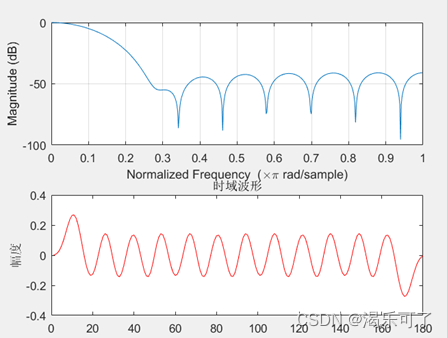

下图为I路的滤波输出结果：



 同理我们对Q路进行滤波处理，其结果如下所示：
