文章目录

下载依赖

cnpm install echarts@4.1.0 --save
cnpm : 无法加载文件 C:\Users\AppData\Roaming\npm\cnpm.ps1，因为在此系统上禁止运行脚本

引入组件

import echarts from 'echarts'

示范样例

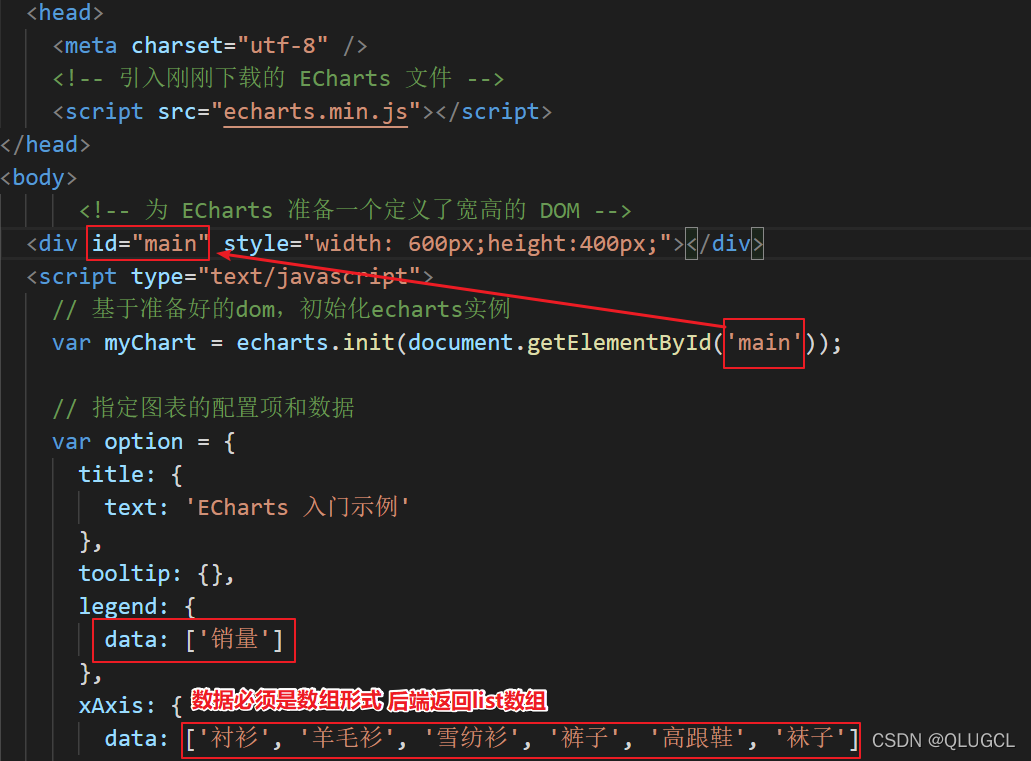

在这里插入图片描述

<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8" />
    <!-- 引入刚刚下载的 ECharts 文件 -->
    <script src="echarts.min.js"></script>
</head>
<body>
      <!-- 为 ECharts 准备一个定义了宽高的 DOM -->
  <div id="main" style="width: 600px;height:400px;"></div>
  <script type="text/javascript">
    // 基于准备好的dom，初始化echarts实例
    var myChart = echarts.init(document.getElementById('main'));

    // 指定图表的配置项和数据
    var option = {
      title: {
        text: 'ECharts 入门示例'
      },
      tooltip: {},
      legend: {
        data: ['销量']
      },
      xAxis: {
        data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子']
      },
      yAxis: {},
      series: [
        {
          name: '销量',
          type: 'bar',
          data: [5, 20, 36, 10, 10, 20]
        }
      ]
    };

    // 使用刚指定的配置项和数据显示图表。
    myChart.setOption(option);
  </script>
</body>
</html>

实战开发

前端代码

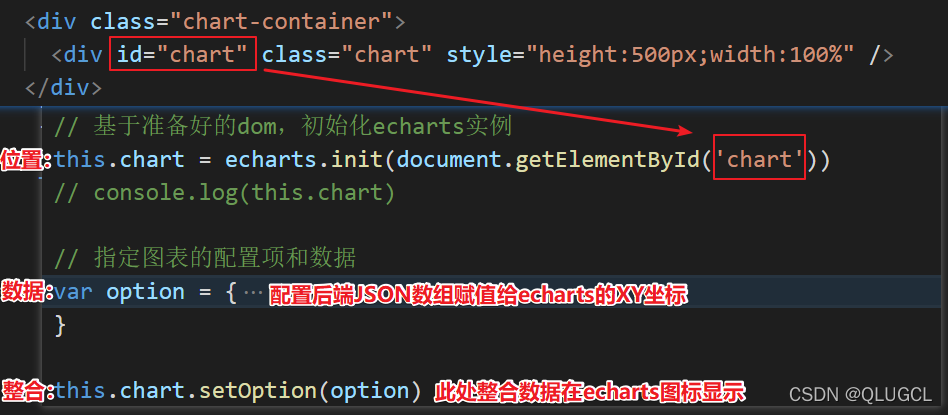

在这里插入图片描述
前端echarts图表显示的数据必须是JSON数组形式
例如：data: [‘衬衫’, ‘羊毛衫’, ‘雪纺衫’, ‘裤子’, ‘高跟鞋’, ‘袜子’]

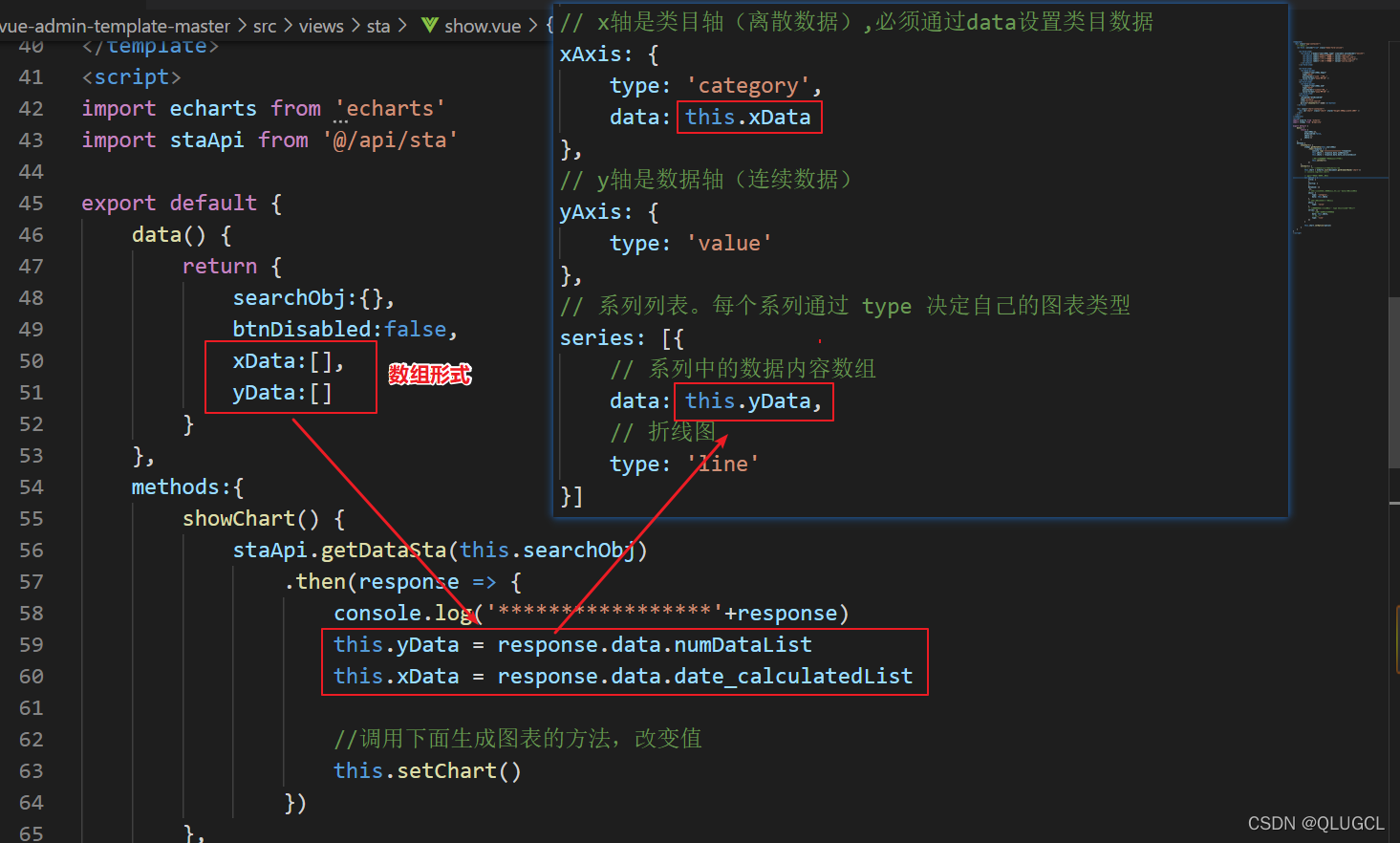

前端js代码

<script>
import echarts from 'echarts'
import staApi from '@/api/sta'

export default {
    data() {
        return {
            searchObj:{},
            btnDisabled:false,
            xData:[],
            yData:[]
        }
    },
    methods:{
        showChart() {
            staApi.getDataSta(this.searchObj)
                .then(response => {
                    console.log('*****************'+response)
                    //赋值后端json数组给vue对象属性
                    this.yData = response.data.numDataList
                    this.xData = response.data.date_calculatedList

                    //调用下面生成图表的方法，改变值
                    this.setChart()
                })
        },
        setChart() {
            // 基于准备好的dom，初始化echarts实例
            this.chart = echarts.init(document.getElementById('chart'))
            // console.log(this.chart)

            // 指定图表的配置项和数据
            var option = {
                title: {
                    text: '数据统计'
                },
                tooltip: {
                    trigger: 'axis'
                },
                // x轴是类目轴（离散数据）,必须通过data设置类目数据
                xAxis: {
                    type: 'category',
                    data: this.xData
                },
                // y轴是数据轴（连续数据）
                yAxis: {
                    type: 'value'
                },
                // 系列列表。每个系列通过 type 决定自己的图表类型
                series: [{
                    // 系列中的数据内容数组
                    data: this.yData,
                    // 折线图
                    type: 'line'
                }]
            }

            this.chart.setOption(option)
        }
    }
}
</script>

后端代码

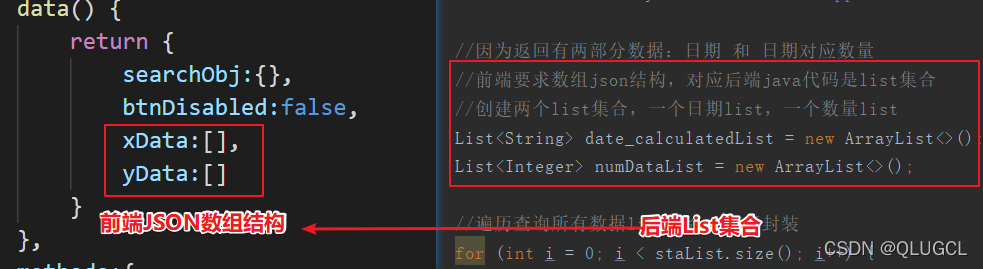

前端要求数组json结构，对应后端java代码是list集合
在这里插入图片描述

/图表显示，返回两部分数据，日期json数组，数量json数组
    @Override
    public Map<String, Object> getShowData(String type, String begin, String end) {
        //根据条件查询对应数据
        QueryWrapper<StatisticsDaily> wrapper = new QueryWrapper<>();
        wrapper.between("date_calculated",begin,end);
//        查询日期列还有选取的数据type列
        wrapper.select("date_calculated",type);
        List<StatisticsDaily> staList = baseMapper.selectList(wrapper);

        //因为返回有两部分数据：日期 和 日期对应数量
        //前端要求数组json结构，对应后端java代码是list集合
        //创建两个list集合，一个日期list，一个数量list
        List<String> date_calculatedList = new ArrayList<>();
        List<Integer> numDataList = new ArrayList<>();

        //遍历查询所有数据list集合，进行封装
        for (int i = 0; i < staList.size(); i++) {
            StatisticsDaily daily = staList.get(i);
            //封装日期list集合
            date_calculatedList.add(daily.getDateCalculated());
            //封装对应数量
            switch (type) {
                case "login_num":
                    numDataList.add(daily.getLoginNum());
                    break;
                case "register_num":
                    numDataList.add(daily.getRegisterNum());
                    break;
                case "video_view_num":
                    numDataList.add(daily.getVideoViewNum());
                    break;
                case "course_num":
                    numDataList.add(daily.getCourseNum());
                    break;
                default:
                    break;
            }
        }
        //把封装之后两个list集合放到map集合，进行返回
        Map<String, Object> map = new HashMap<>();
        map.put("date_calculatedList",date_calculatedList);
        map.put("numDataList",numDataList);
        return map;
    }
