本文详细解析了WFD(Wi-Fi Display)协议中的RTSP交互过程，从M1到M7的消息交互，包括握手、能力协商、会话建立及数据传输等关键步骤。

在WFD交互过程中，在Source端或者Sink端抓取tcpdump，通过数据包分析软件Wireshark或者Omnipeek即可以直观的分析RTSP协议交互的过程。

目录

关于WFD协议和代码追踪请参考阅读：
Wi-Fi Display协议介绍
WFD连接过程代码分析（Sink端）

0.准备

本次分析过程在Sink端抓取tcpdump，通过Wireshark软件分析RTSP交互M1～M7消息交互

  • Source端设备->Android Phone
  • Sink端设备->Android TV
  • Wireshark包分析软件

1.抓包

在Source端抓取tcpdump

adb shell
tcpdump -i any -s 0 -w /data/vendor/wifi/file.pcap
adb pull /data/vendor/wifi/file.pcap ./

//注：
//-i any 表示抓取所有接口（waln0、p2p0等）
//data/vendor/wifi/file.pcap 为设备端存储的路径

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7

2.包过滤

使用Wireshark打开file.pcap，在Filter(过滤器)输入过滤条件

ip.addr==192.168.49.1 and rtsp

//注：
//ip.addr==192.168.49.1 为WiFi P2P连接GO(Group Owner)的IP地址，此处搜索GC(Group Client)的IP地址192.168.49.141也可以
//rtsp 为协议类型

  • 1
  • 2
  • 3
  • 4
  • 5

在这里插入图片描述

3.包分析

下列图中

  • Source端IP地址为192.168.49.1（承担P2P GO角色）
  • Sink端IP地址为192.168.49.141（承担P2P GC角色）

3.1 RTSP M1 Message

WFD RTSP交互开始于WFD Source端发送M1，M1 Message属于固定交互模式，Source端发送Request给Sink端，Sink端收到后回复Response。

M1 Request

如下图所示，Source发送给Sink在消息体里面包含

  • Request: OPTIONS * RTSP/1.0\r\n 用于标记此条消息的用途是询问对方options
  • CSeq:1\r\n 由发送者分配，用于计数（标记）Source端发送的Request消息
  • Server: AllShareCast/Galaxy/3.2/NIBC\r\n
  • Require: org.wfa.wfd1.0\r\n 作为tag，用于询问对方支持的WFD options

在这里插入图片描述
注：WFD协议规定每一个字段都以“\r\n”结尾

M1 Response

如下图所示，Sink发送给Source在消息体里面包含

  • Response: RTSP/1.0 200 OK\r\n 状态码200用于接收成功
  • Date: Tue, 19 Nov 2019 12:35:04 +0000\r\n 时间信息
  • User-Agent: stagefright/1.1 (Linux;Android 4.1)\r\n
  • CSeq: 1\r\n 回复Request发送过来的CSeq值，用于标明是对CSeq=1这条消息的回复
  • Public: org.wfa.wfd1.0, GET_PARAMETER, SET_PARAMETER\r\n 协议中标明Sink端在接收到Source端Request消息后固定的答复内容

在这里插入图片描述

3.2 RTSP M2 Message

当M1交互完成后，开始M2交互,也属于固定交互模式，Sink端发送Request给Source端，Source端收到后回复Response

M2 Request

如下图所示，Sink发送给Source在消息体里面包含

  • Request: OPTIONS * RTSP/1.0\r\n 用于标记此条消息的用途是询问对方options
  • Date: Tue, 19 Nov 2019 12:35:04 +0000\r\n 时间信息
  • User-Agent: stagefright/1.1 (Linux;Android 4.1)\r\n
  • CSeq: 1\r\n 由发送者分配，用于计数（标记）Sink端发送的Request消息
  • Require: org.wfa.wfd1.0\r\n 作为tag，用于询问对方支持的WFD options

在这里插入图片描述

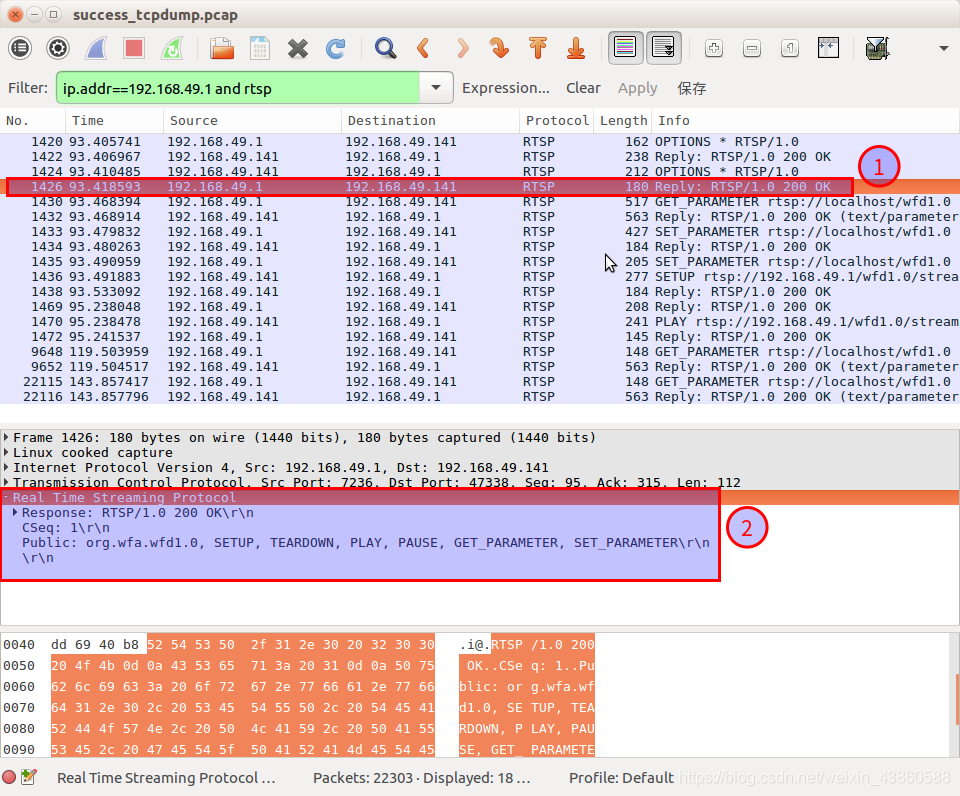

M2 Response

如下图所示，Source发送给Sink在消息体里面包含

  • Respose: RTSP/1.0 200 OK\r\n 状态码200用于接收成功
  • CSeq: 1\r\n 回复Request发送过来的CSeq值，用于标明是对CSeq=1这条消息的回复
  • Public: org.wfa.wfd1.0, SETUP, TEARDOWN, PLAY, PAUSE, GET_PARAMETER, SET_PARAMETER\r\n 协议中标明Source端在接收到Sink端Request消息后固定的答复内容

在这里插入图片描述

3.3 RTSP M3 Message

M1和M2交互类似日常见面的打招呼，你Hi一句，我点个头回复一句Hello。接下来进行的M3交互，询问Sink端的能力和支持的功能。

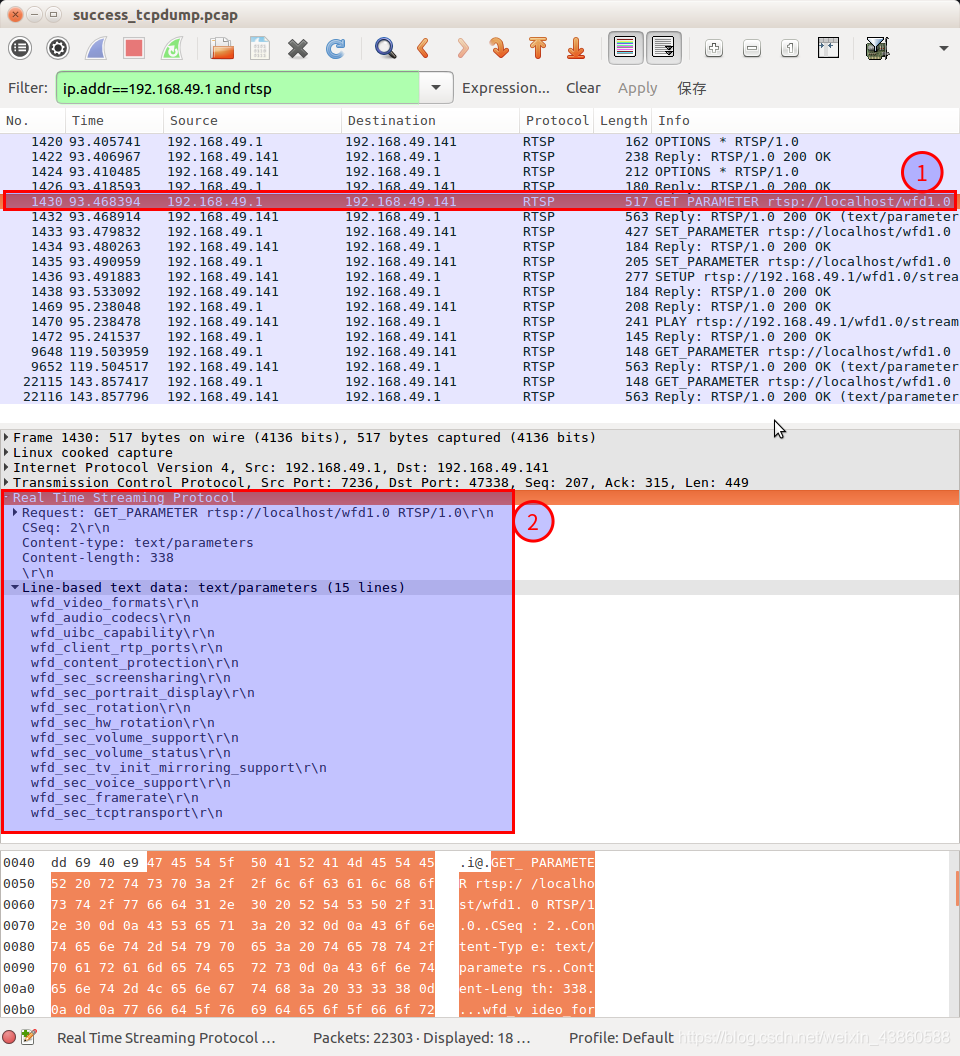

M3 Request

如下图所示，Source发送给Sink在消息体里面包含

  • Request: GET_PARAMETER rtsp://localhost/wfd1.0 RTSP/1.0\r\n 用于标明获取Sink端的参数
  • CSeq: 2\r\n 用于标注Source发出的第二条Request
  • Content-type: text/parameters 用于标明消息体中包含parameters
  • Content-length: 338 表示parameters长度
  • Line-based text data: text/parameters (15 lines) 下面列出具体的参数
    • wfd_video_formats\r\n 视频格式
    • wfd_audio_codecs\r\n 音频格式
    • … …

在这里插入图片描述

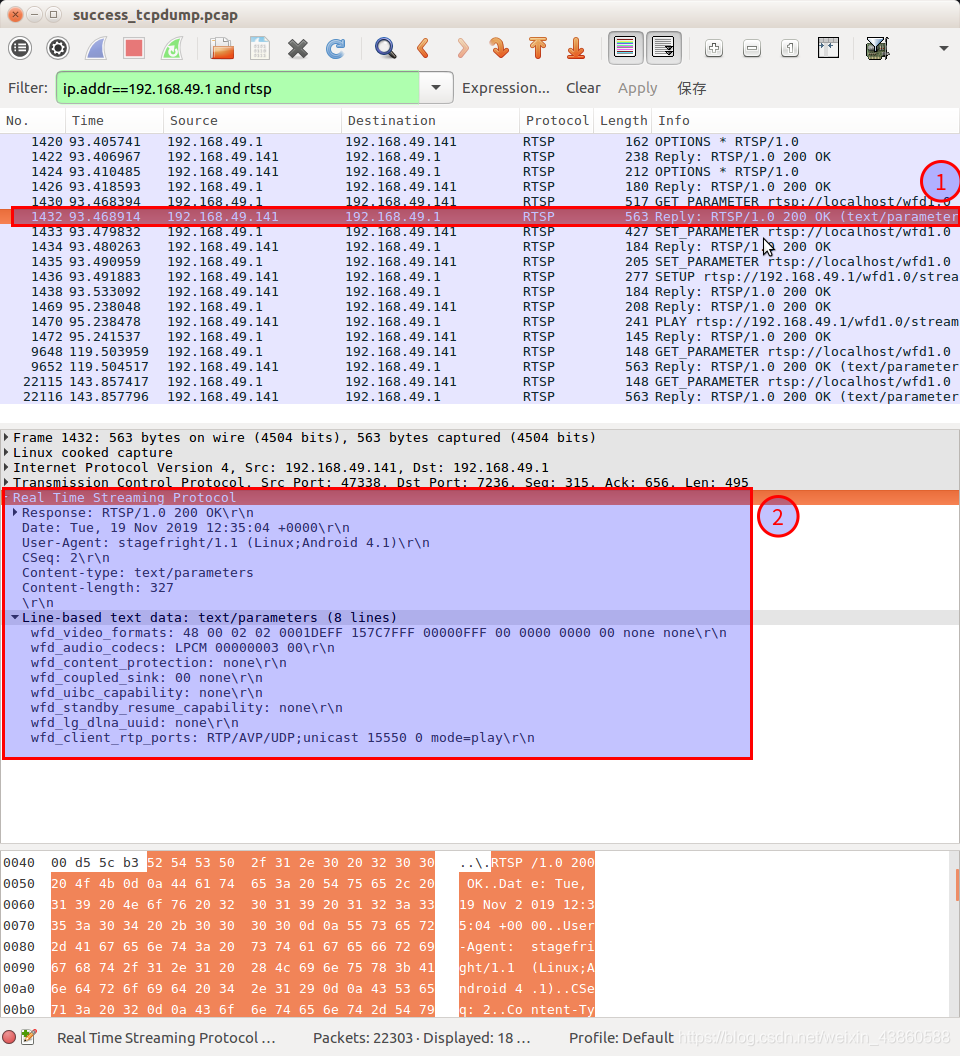

M3 Response

如下图所示，Sink发送给Source在消息体里面包含

  • Response: RTSP/1.0 200 OK\r\n 状态码200用于接收成功
  • Date: Tue, 19 Nov 2019 12:35:04 +0000\r\n 时间信息
  • User-Agent: stagefright/1.1 (Linux;Android 4.1)\r\n
  • CSeq: 2\r\n 回复Request发送过来的CSeq值，用于标明是对CSeq=2这条消息的回复
  • Content-type: text/parameters
  • Content-length: 327
  • Line-based text data: text/parameters (8 lines)
    • wfd_video_formats: 48 00 02 02 0001DEFF 157C7FFF 00000FFF 00 0000 0000 00 none none\r\n 视频编码格式
    • wfd_audio_codecs: LPCM 00000003 00\r\n 音频编码格式
    • wfd_content_protection: none\r\n 不支持HDCP加密
    • wfd_coupled_sink: 00 none\r\n 不支持有主Sink和次Sink耦合
    • wfd_uibc_capability: none\r\n 不支持UIBC
    • wfd_standby_resume_capability: none\r\n 不支持standby
    • wfd_lg_dlna_uuid: none\r\n
    • wfd_client_rtp_ports: RTP/AVP/UDP;unicast 15550 0 mode=play\r\n Sink端RTP交互端口为15550

在这里插入图片描述

3.4 RTSP M4 Message

M3交互Source端了解到Sink端的编解码能力后，Source依据自身的能力和Sink端的能力决定使用编解码格式等，通过M4发送给Sink端，Sink端如果验证后支持，则回复ok，如不支持，则M3继续协商。

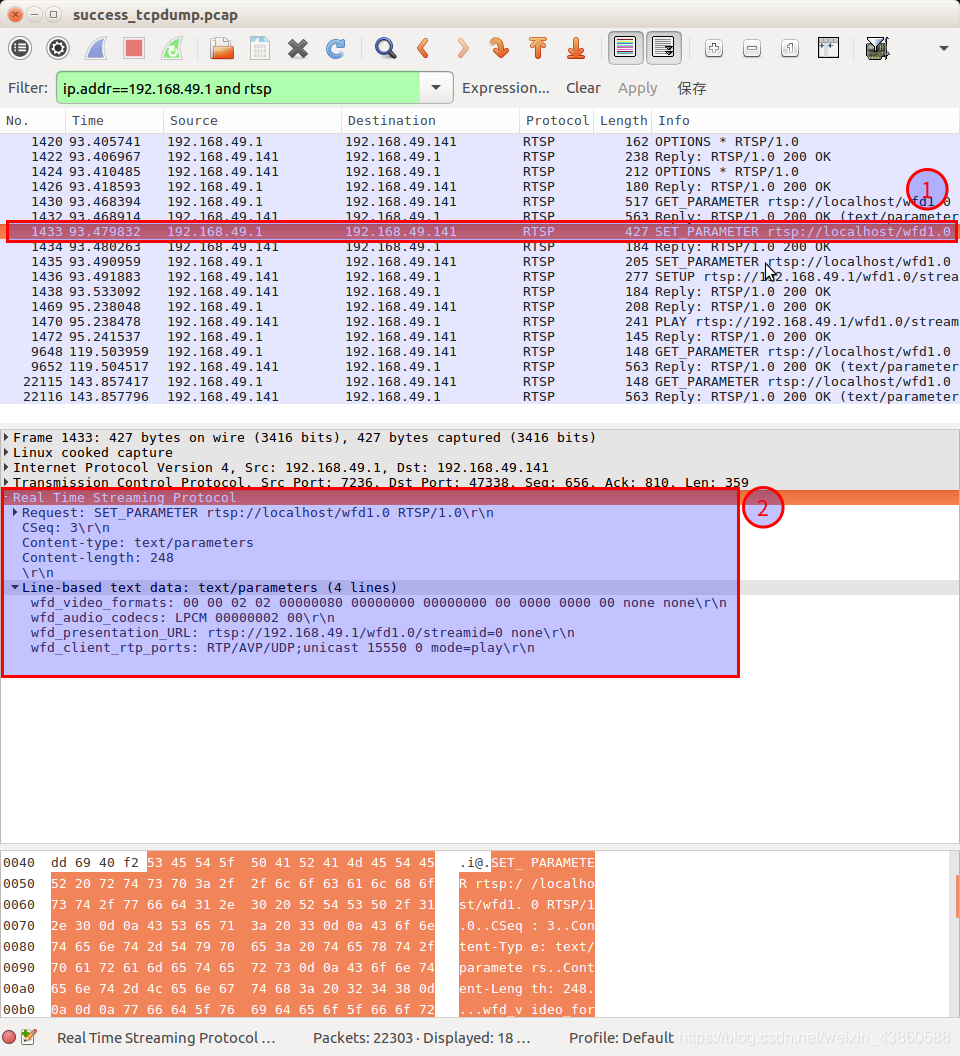

M4 Request

如下图所示，Source发送给Sink在消息体里面包含

  • Request: SET_PARAMETER rtsp://localhost/wfd1.0 RTSP/1.0\r\n 用于设置使用的音视频格式等
  • CSeq: 3\r\n 用于标注Source发出的第三条Request
  • Content-type: text/parameters
  • Content-length: 248
  • Line-based text data: text/parameters (4 lines)
    • wfd_video_formats: 00 00 02 02 00000080 00000000 00000000 00 0000 0000 00 none none\r\n 使用这个视频格式
    • wfd_audio_codecs: LPCM 00000002 00\r\n 使用这个音频格式
    • wfd_presentation_URL: rtsp://192.168.49.1/wfd1.0/streamid=0 none\r\n 用于设置WFD会话
    • wfd_client_rtp_ports: RTP/AVP/UDP;unicast 15550 0 mode=play\r\n

在这里插入图片描述

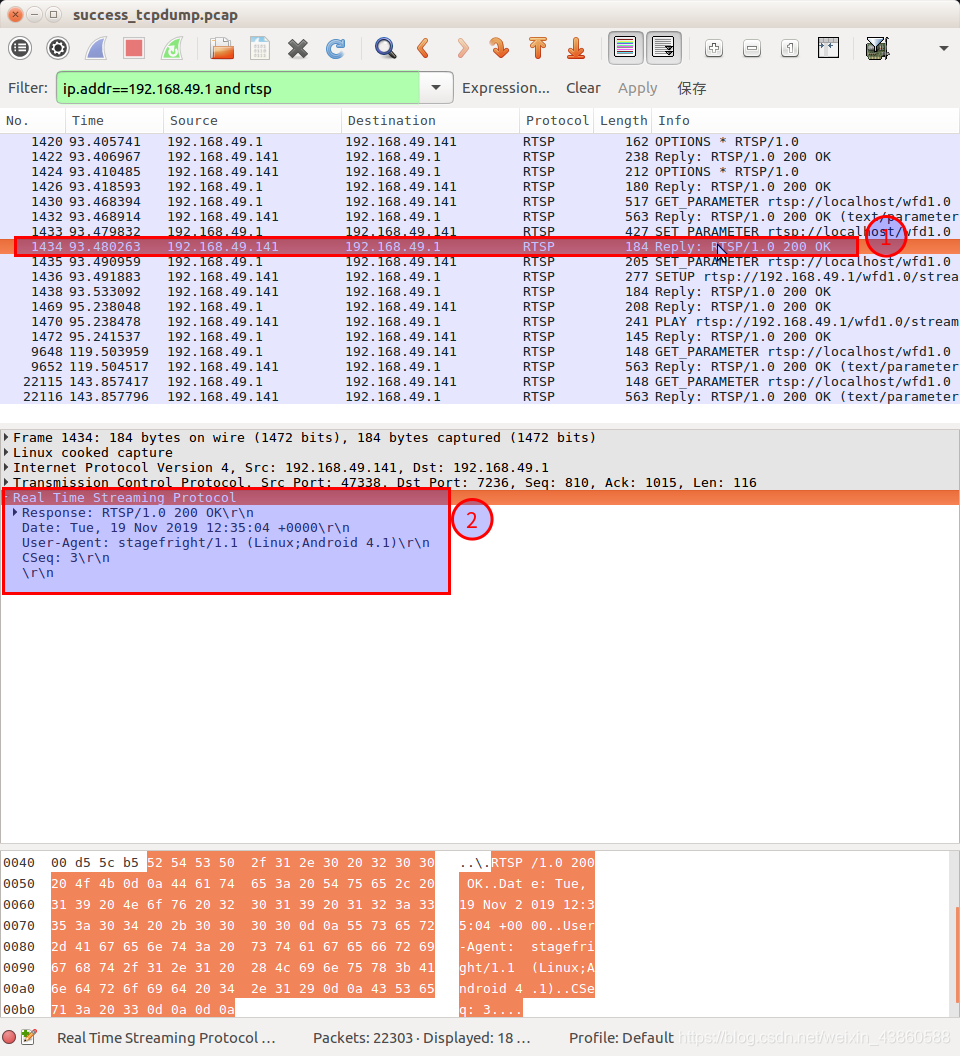

M4 Response

如下图所示，Sink发送给Source在消息体里面包含

  • Response: RTSP/1.0 200 OK\r\n 状态码200用于接收成功
  • Date: Tue, 19 Nov 2019 12:35:04 +0000\r\n
  • User-Agent: stagefright/1.1 (Linux;Android 4.1)\r\n
  • CSeq: 3\r\n 回复Request发送过来的CSeq值，用于标明是对CSeq=3这条消息的回复

在这里插入图片描述

3.5 RTSP M5 Message

M4交互完毕后，开始建立WFD会话，即M5的交互

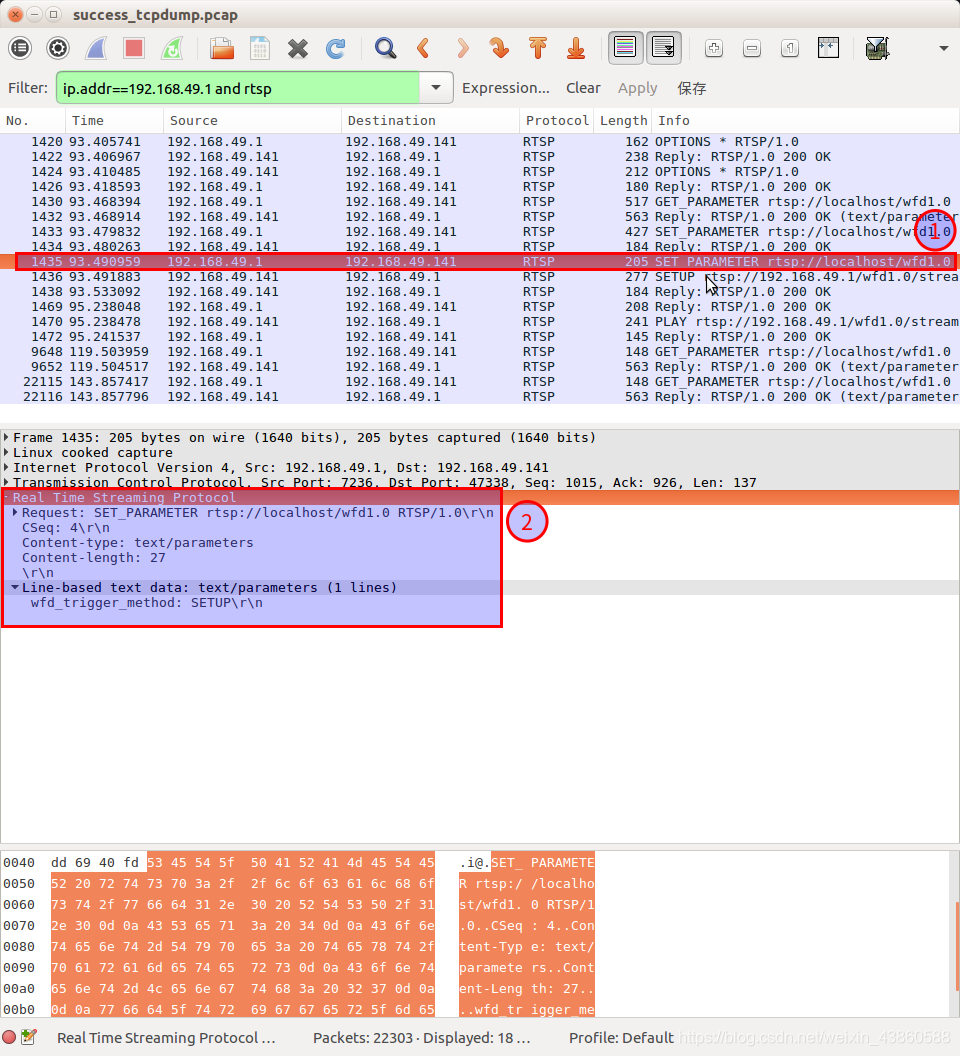

M5 Request

如下图所示，Source发送给Sink在消息体里面包含

  • Request: SET_PARAMETER rtsp://localhost/wfd1.0 RTSP/1.0\r\n
  • CSeq: 4\r\n 用于标注Source发出的第四条Request
  • Content-type: text/parameters
  • Content-length: 27
  • Line-based text data: text/parameters (1 lines)
    • wfd_trigger_method: SETUP\r\n 开始WFD会话建立

在这里插入图片描述

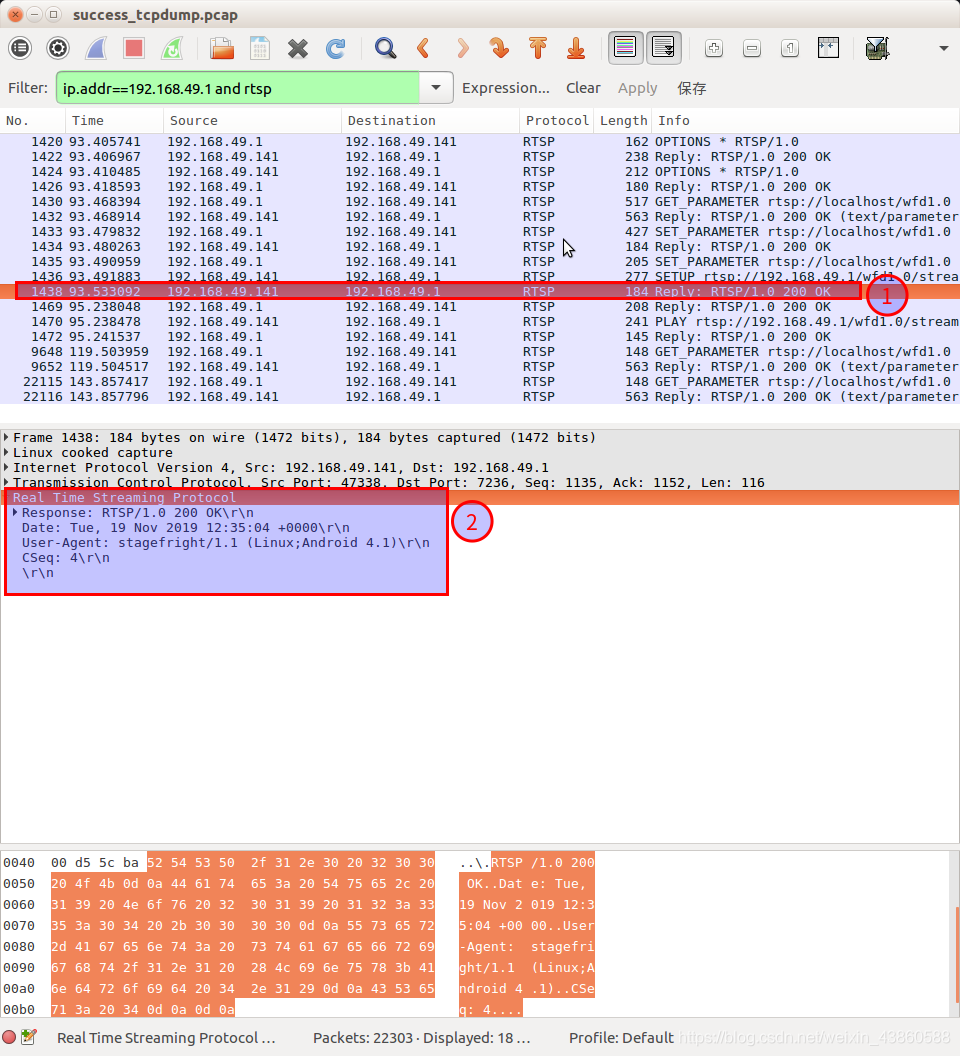

M5 Response

如下图所示，Sink发送给Source在消息体里面包含

  • Response: RTSP/1.0 200 OK\r\n 状态码200用于接收成功
  • Date: Tue, 19 Nov 2019 12:35:04 +0000\r\n 时间信息
  • User-Agent: stagefright/1.1 (Linux;Android 4.1)\r\n
  • CSeq: 4\r\n 回复Request发送过来的CSeq值，用于标明是对CSeq=4这条消息的回复

在这里插入图片描述

3.6 RTSP M6 Message

M5后，Sink端给Source端发送M6 Request

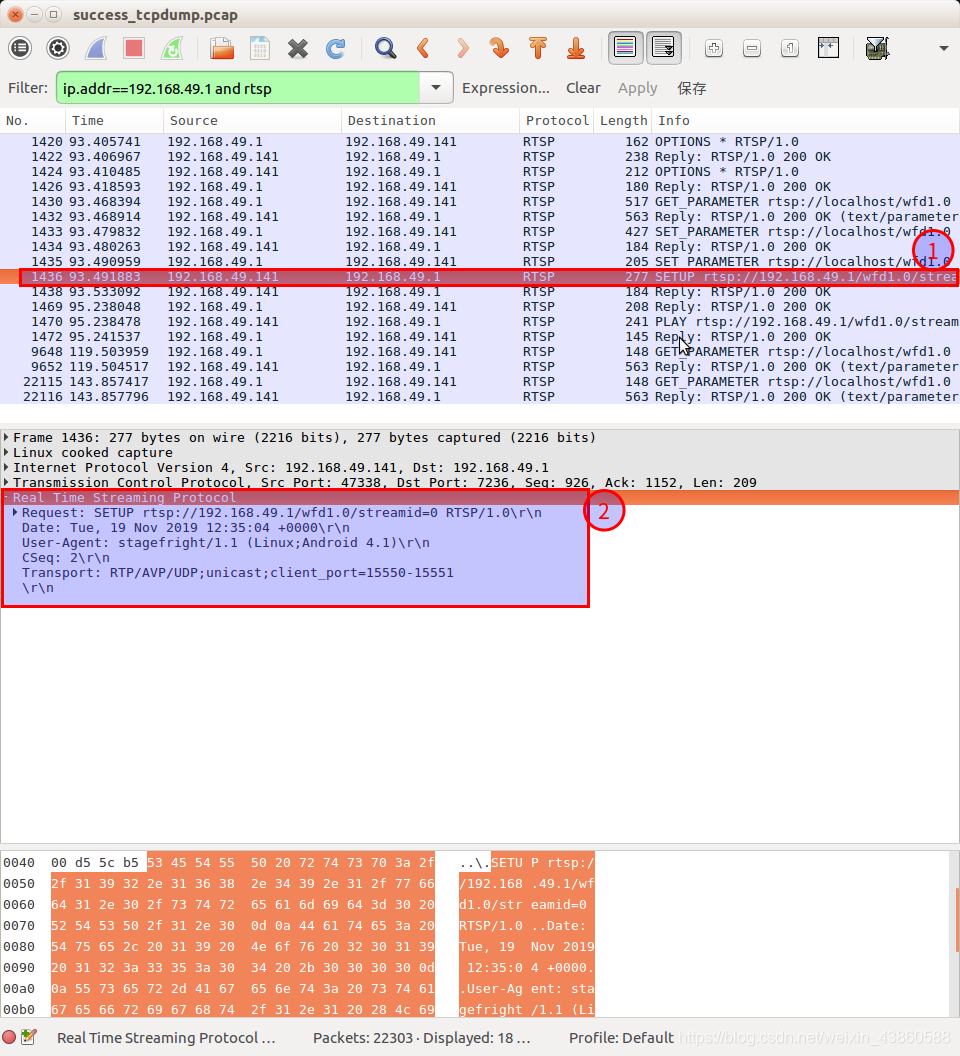

M6 Request

如下图所示，Sink发送给Source在消息体里面包含

  • Request: SETUP rtsp://192.168.49.1/wfd1.0/streamid=0 RTSP/1.0\r\n
  • Date: Tue, 19 Nov 2019 12:35:04 +0000\r\n 时间信息
  • User-Agent: stagefright/1.1 (Linux;Android 4.1)\r\n
  • CSeq: 2\r\n 用于标注Sink发出的第二条Request
  • Transport: RTP/AVP/UDP;unicast;client_port=15550-15551 Sink端RTP交互端口为15550，RTCP交互端口为15551

在这里插入图片描述

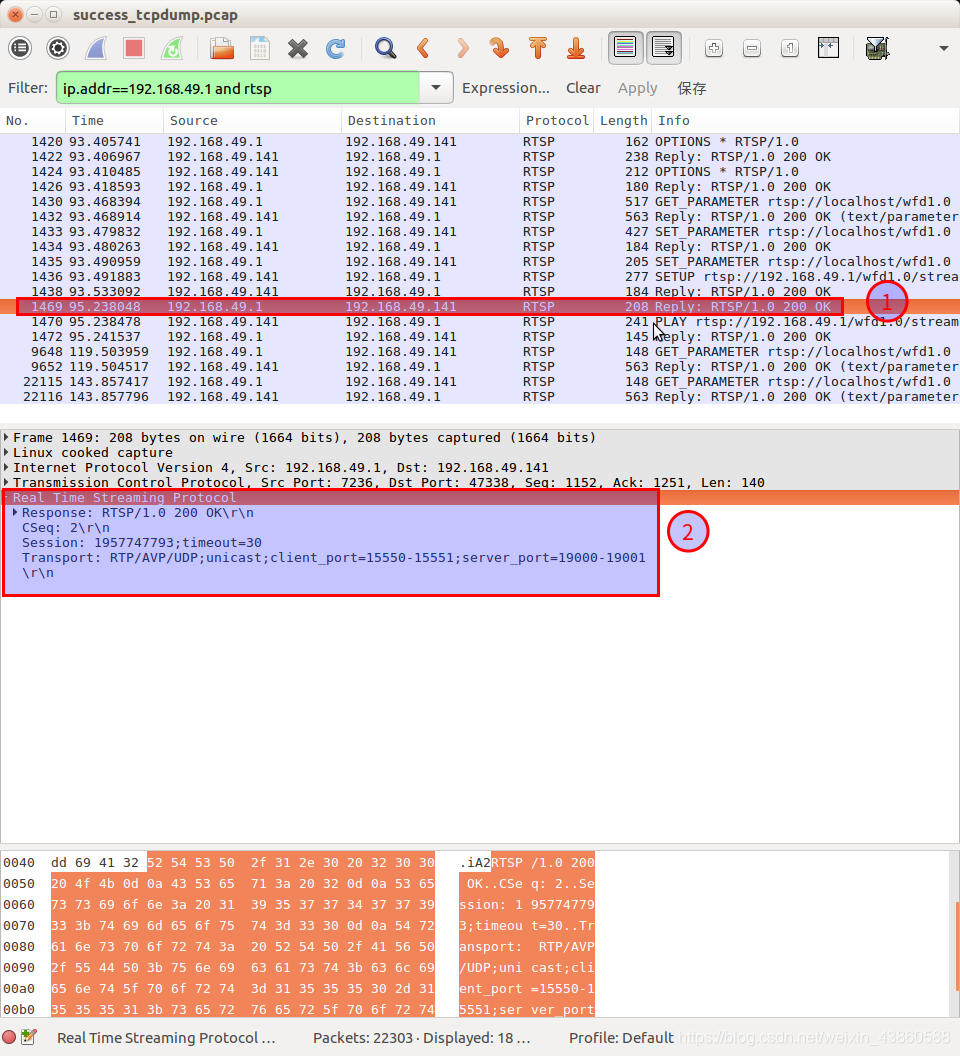

M6 Response

如下图所示，Source发送给Sink在消息体里面包含

  • Response: RTSP/1.0 200 OK\r\n 状态码200用于接收成功
  • CSeq: 2\r\n 回复Request发送过来的CSeq值，用于标明是对CSeq=2这条消息的回复
  • Session: 1957747793;timeout=30 标明会话ID为1957747793和超时
  • Transport: RTP/AVP/UDP;unicast;client_port=15550-15551;server_port=19000-19001 //重述Client(Sink)端的端口，并标明Source(Server)RTP交互端口为19000，RTCP交互端口为19001

在这里插入图片描述

3.7 RTSP M7 Message

M6交互完毕后，M7告知Source端一切准备就绪，开始发送数据

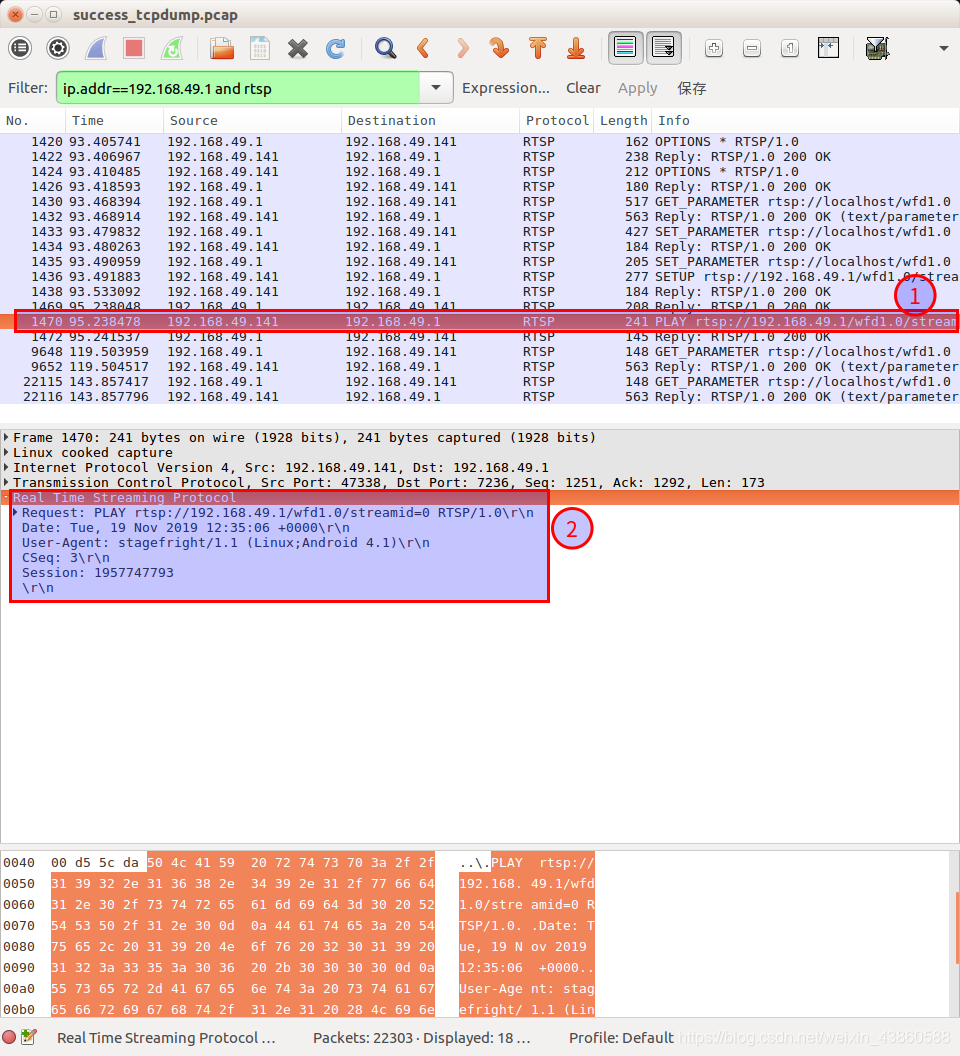

M7 Request

如下图所示，Sink发送给Source在消息体里面包含

  • Request: PLAY rtsp://192.168.49.1/wfd1.0/streamid=0 RTSP/1.0\r\n
  • Date: Tue, 19 Nov 2019 12:35:06 +0000\r\n
  • User-Agent: stagefright/1.1 (Linux;Android 4.1)\r\n
  • CSeq: 3\r\n 用于标注Sink发出的第三条Request
  • Session: 1957747793

在这里插入图片描述

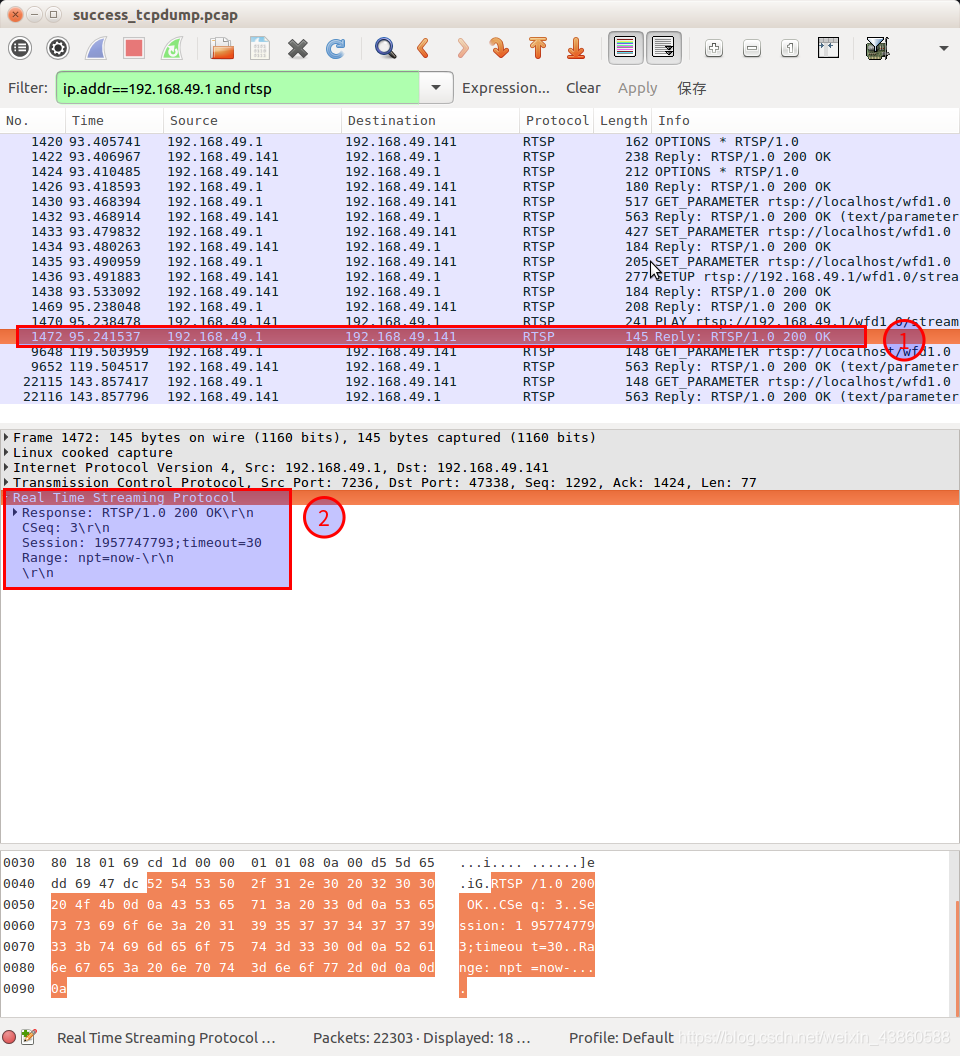

M7 Response

如下图所示，Source发送给Sink在消息体里面包含

  • Response: RTSP/1.0 200 OK\r\n 状态码200用于接收成功
  • CSeq: 3\r\n 回复Request发送过来的CSeq值，用于标明是对CSeq=3这条消息的回复
  • Session: 1957747793;timeout=30
  • Range: npt=now-\r\n

在这里插入图片描述

综上所述

MessageMethodDirect简述重点
M1OPTIONSSource -> Sink打招呼
M2OPTIONSSource <- Sink打招呼
M3GET_PARAMETERSource -> Sink你支持什么音视频格式wfd_video_formats/wfd_audio_codecs
M4SET_PARAMETERSource -> Sink我们使用这个格式吧
M5SETUPSource -> Sink建立连接吧
M6SETUPSource <- Sink建立连接吧client_port/server_port/Session ID
M7PLAYSource <- Sink开始发送数据吧

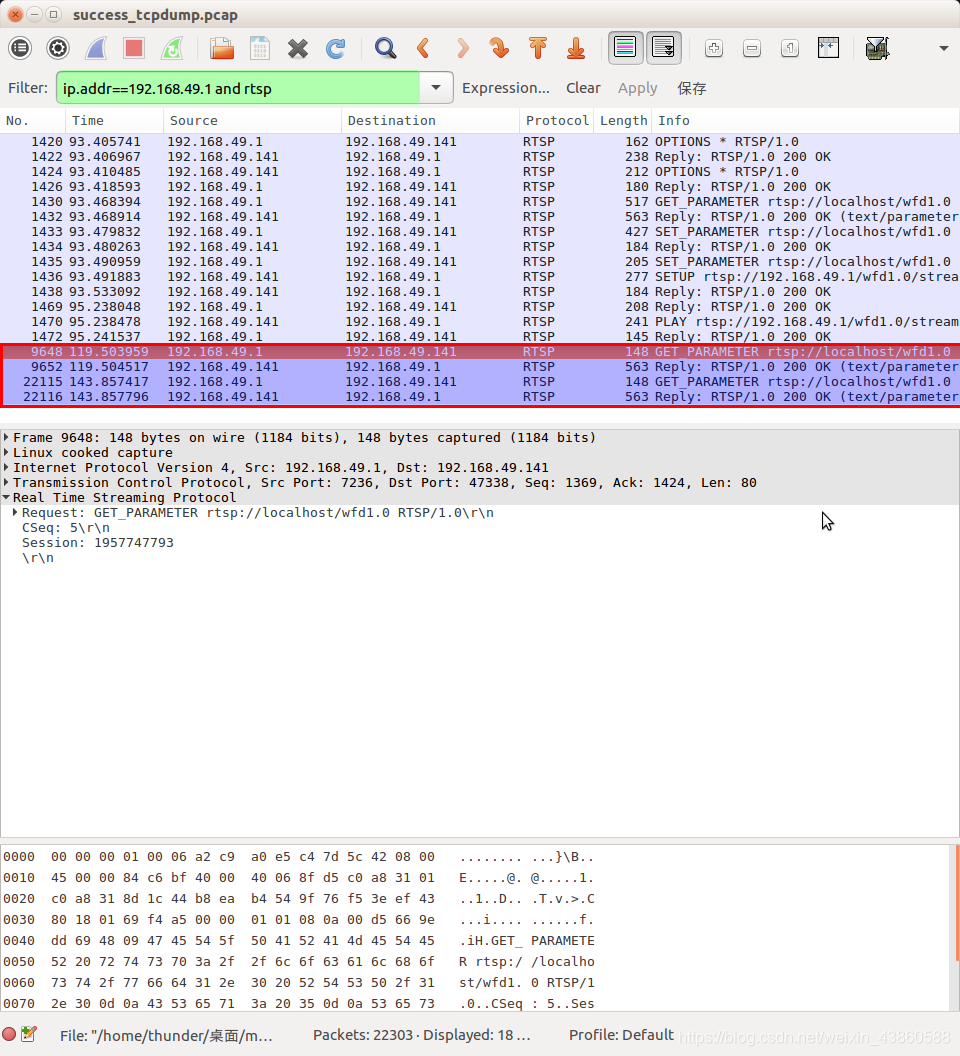

在M1-M7交互完毕，开始传输音视频数据过程中，由于一些外部原因（信号强弱）或者内部原因双方会动态调整使用的音视频格式，所以还有可能会交互GET_PARAMETER如下图所示，这里不再敖述。

在这里插入图片描述

参考：
【1】《Wi-Fi_Display_Technical_Specification_v2.1_0》
