本文通过华为eNSP模拟器演示了ARP协议的工作原理及其缓存机制。实验展示了在不同情况下，如首次发送ICMP请求和重复发送时，ARP广播报文的变化情况，并解释了ARP缓存如何减少不必要的广播。
ARP协议实验
-

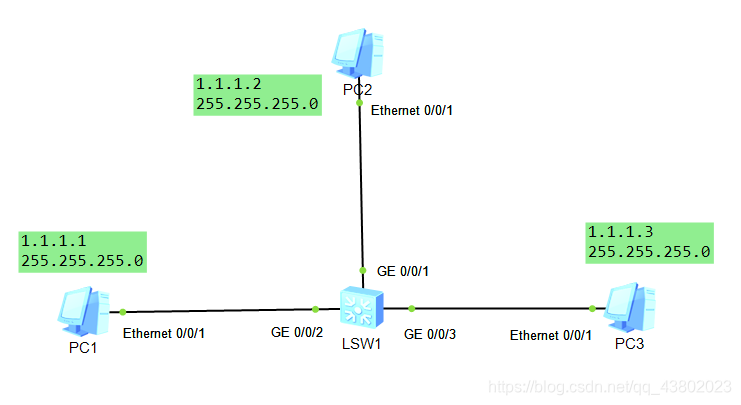

使用华为eNSP模拟器绘制拓扑图
-

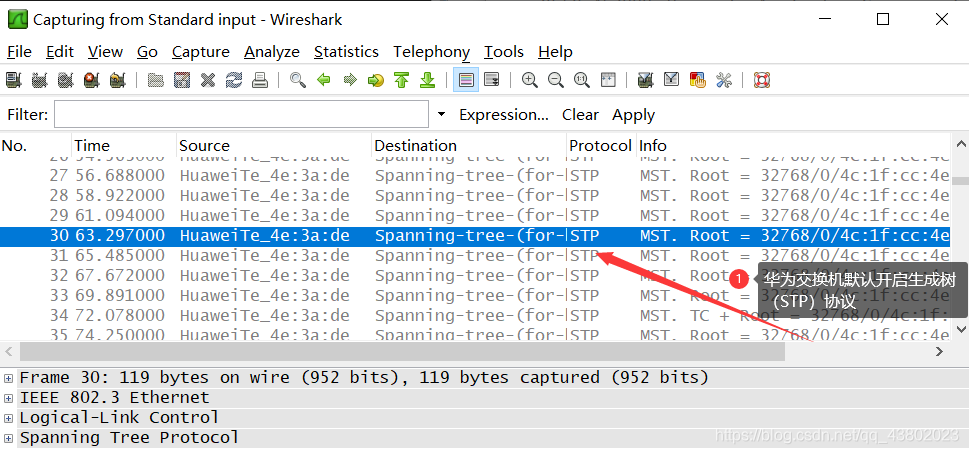

在交换机LSW1和pc2之间进行抓包如下，LSW1默认开启STP协议
-

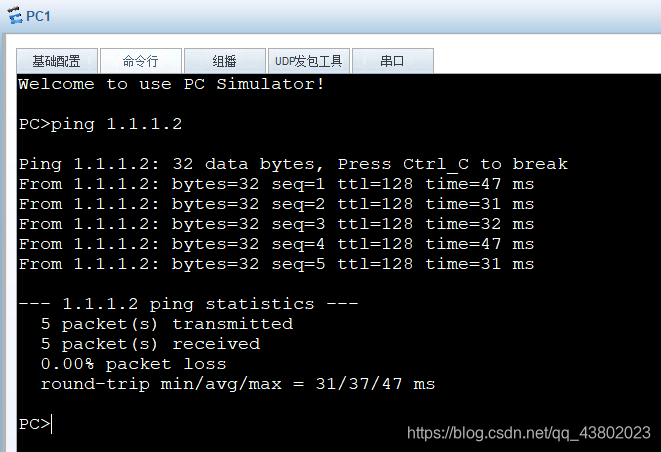

使用ping命令测试pc2连接性同时在LSW1和pc2之间进行抓包；
-

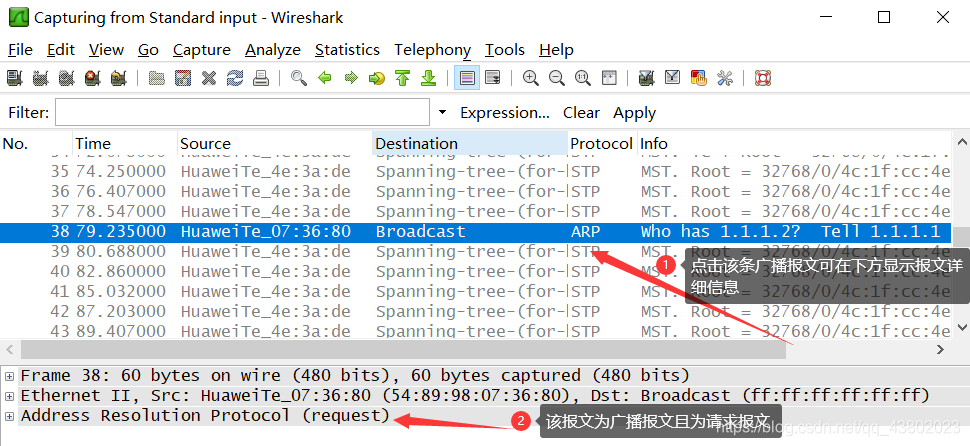

抓包结果如下，图中显示报文为ARP广播报文（无ICMP报文）；
-

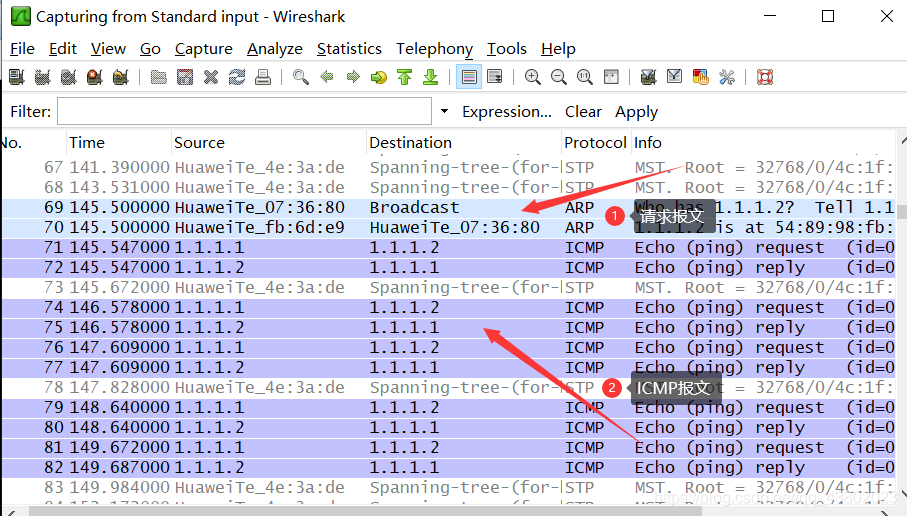

同理pc1使用ping命令测试pc3的连通性，在LSW1和pc3之间进行抓包，可以看到抓包结果中出现了ARP广播报文和ICMP报文；
-

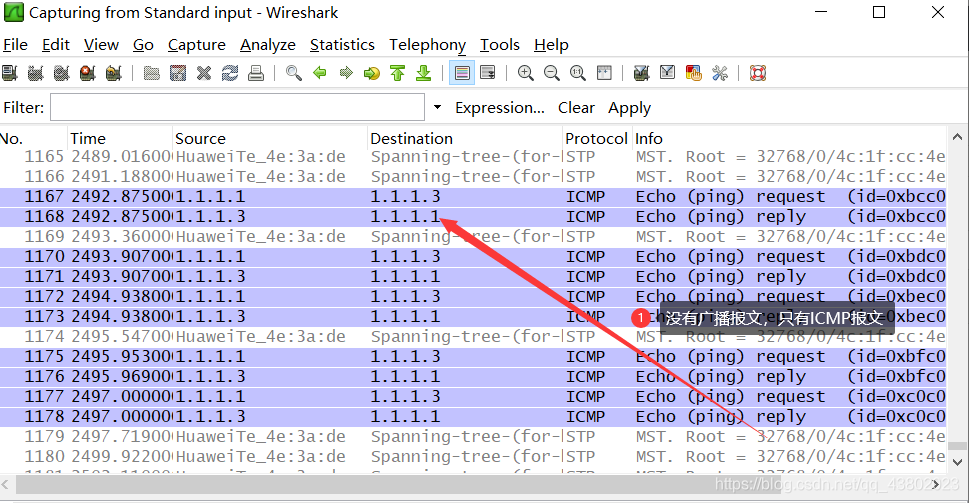

pc1再次向pc3发送ICMP报文发现ARP广播报文没有了,只有ICMP报文，原因是由于ARP具有地址缓存机制，短时间内可缓存ARP地址，若发送报文时目的地址在ARP缓存表中，即目的地址与ARP缓存表中地址相匹配，则不用发送ARP广播请求报文；
-

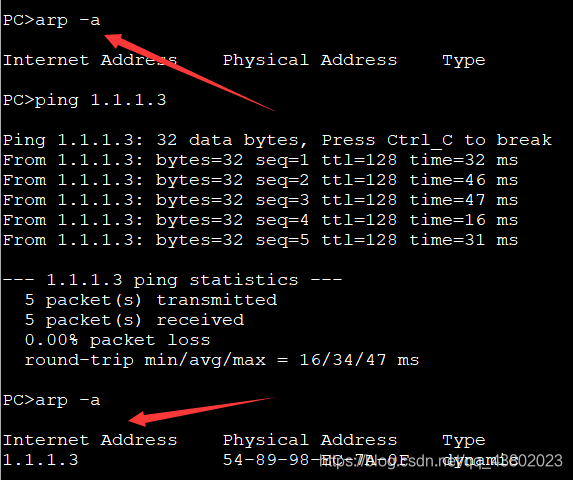

使用arp -a 查看ARP缓存表
图中命令先查看了arp缓存表，发现缓存表为空，然后pc1向pc3发送ICMP报文，此时在此查看缓存表发现缓存表已将pc3地址映射信息进行缓存，若要删除缓存表，可使用arp -d实现。
