基于ESP12F和Blinker的智能宿舍门禁一键配网支持Siri和远程开门

主要功能

支持Siri，小爱同学，天猫精灵，小度语音控制。配网支持一键连接，配网过程为连接ESP12F后登录192.168.4.1弹出HTML页面开始连接，页面如下图一键配置点灯科技Blinker密钥。
远程开门使用点灯科技。
用Altium设计的PCB，嘉立创免费打印制作，自己焊接元器件，测试正常，使用正常。

主要硬件

刷卡设备：RC522
开门设备：舵机MG995/MG996
主控：esp12F
温湿度：DHT11

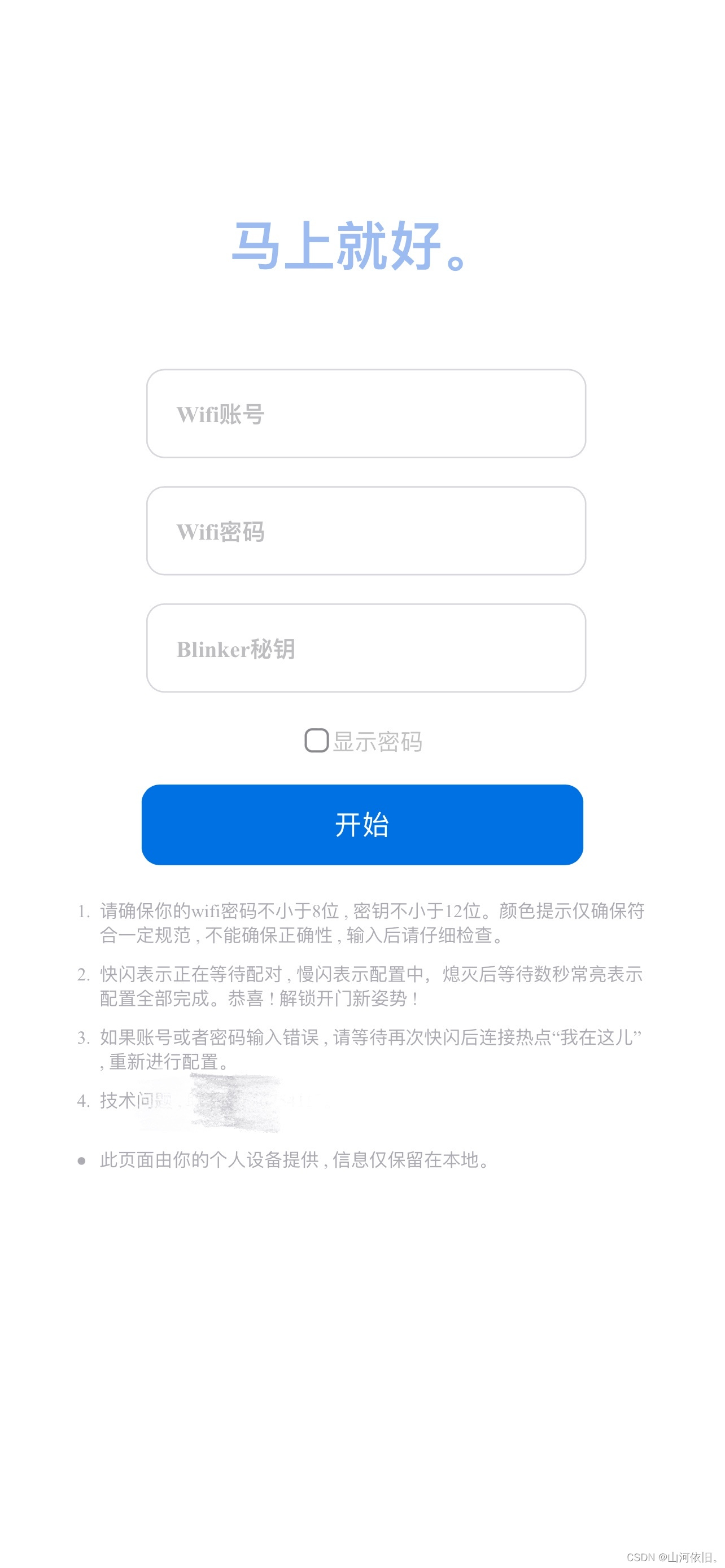

配网界面

在这里插入图片描述

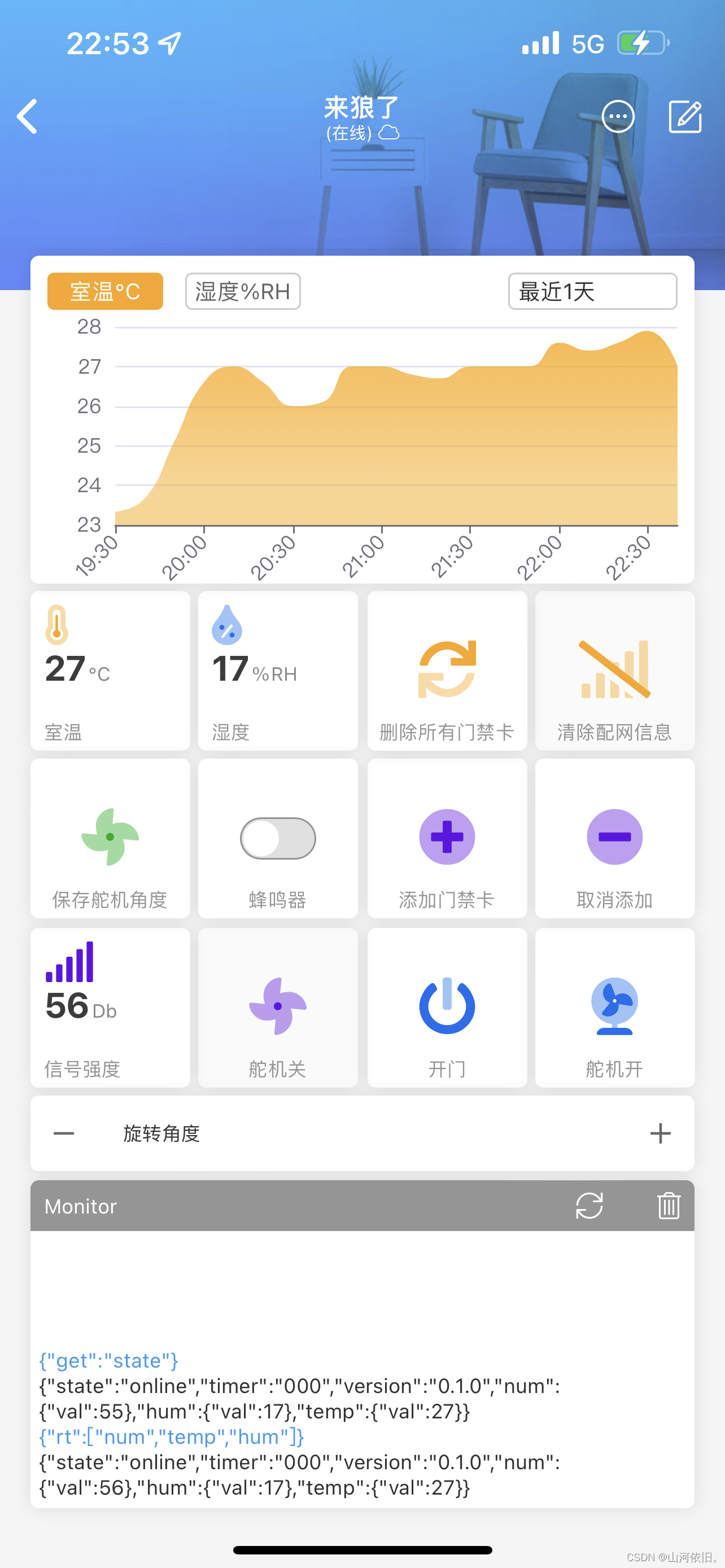

点灯科技界面

在这里插入图片描述

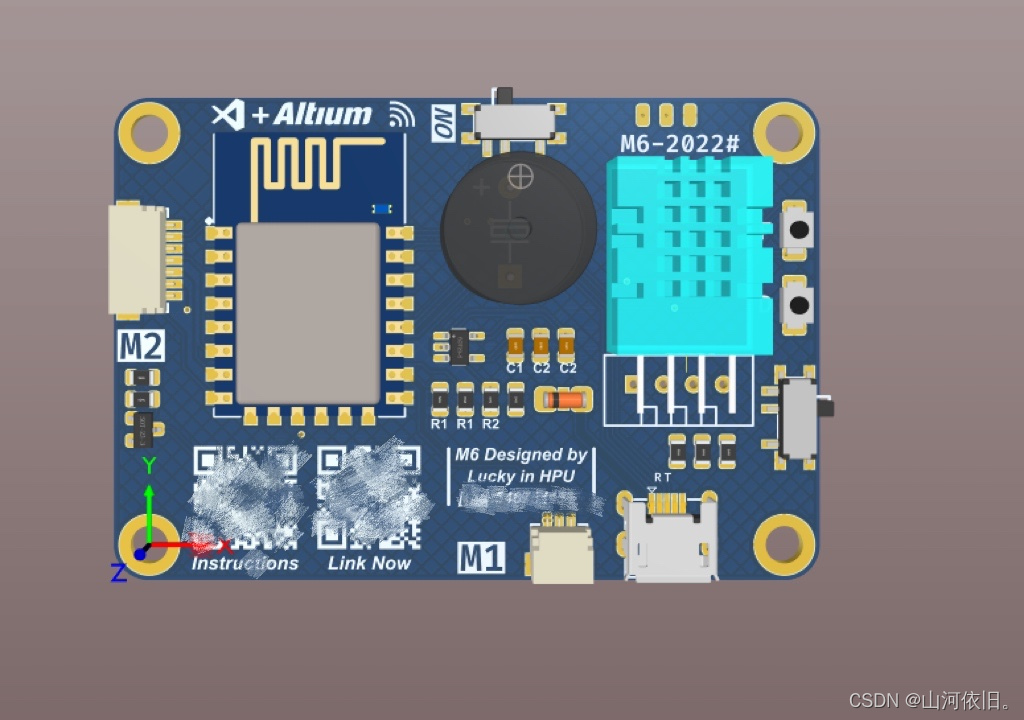

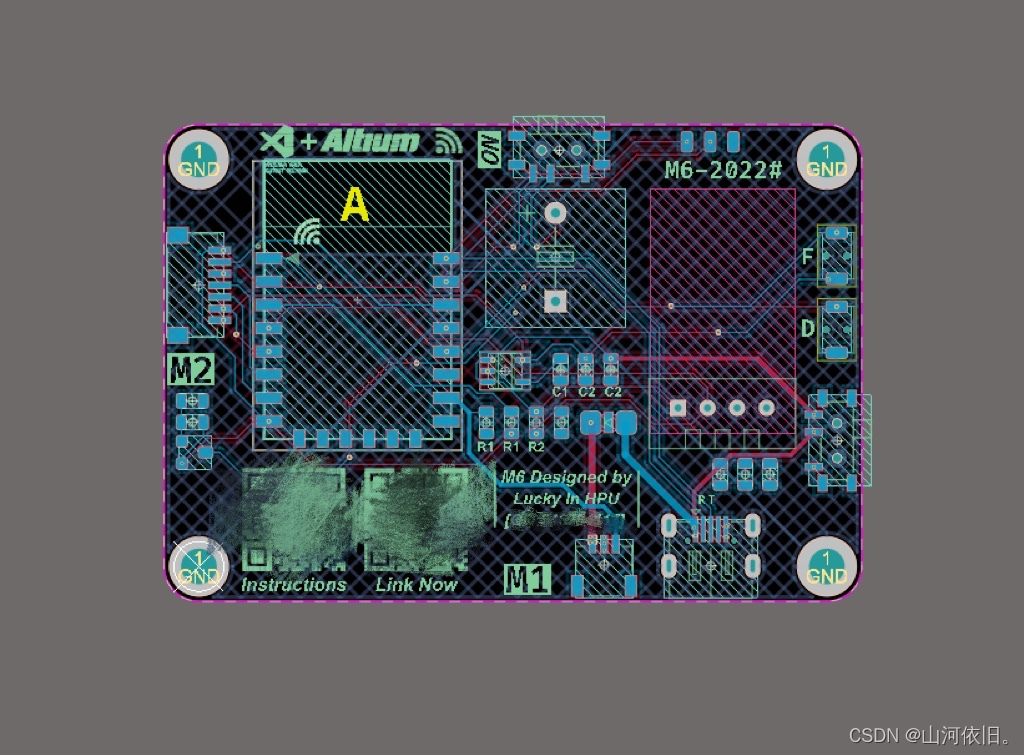

PCB设计

在这里插入图片描述

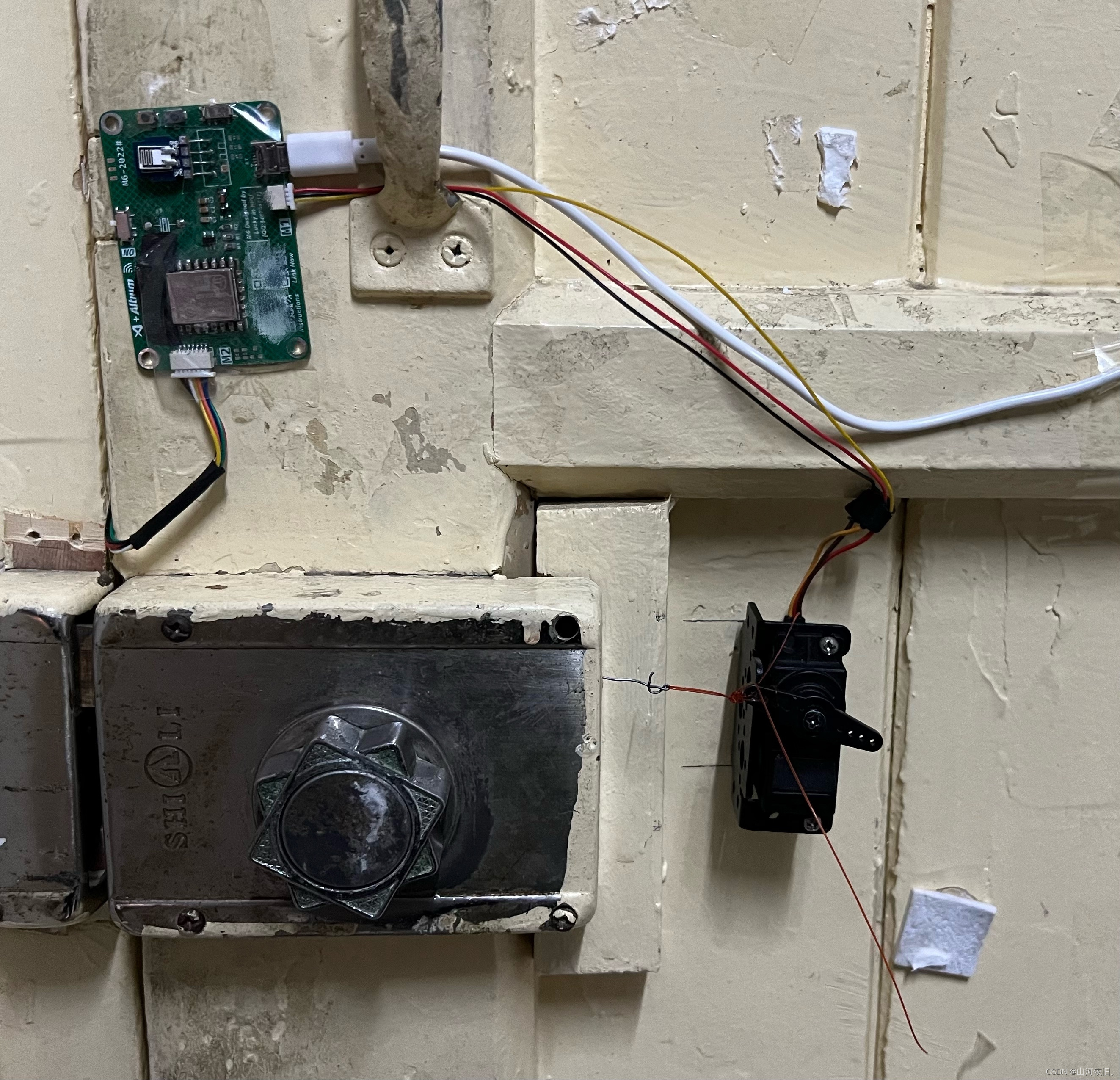

实际使用

在这里插入图片描述

部分代码

代码太多，展示一部份。太长是因为代码没有优化，900多行，HTML代码300多行

void setup() {
  Serial.begin(115200);

  EEPROM.begin(1024);
  int x=EEPROM.read(1023);
  if(x>=25){
  EEPROM.write(1023,0);
  EEPROM.commit();
  }
  myservo.attach(15);  //servo.attach():设置开门舵机数据 引脚
  myservo.write(EEPROM.read(1022));
  bin=EEPROM.read(1022);
  d=EEPROM.read(1020);
   //servo.write():设置转动角度
  //  Serial.begin(9600); // 设置串口波特率为9600
  Serial.print("welcome！");
  SPI.begin();        // SPI开始
  mfrc522.PCD_Init(); // Init MFRC522 card
  Serial.println("test-demo-start");
  pinMode(LED_BUILTIN, OUTPUT);
  //        digitalWrite(LED_BUILTIN, HIGH);
  //  digitalWrite(LED_BUILTIN, LOW);
  BLINKER_DEBUG.stream(Serial);
  //  Blinker.begin(auth, ssid, pswd);
  BlinkerMIOT.attachPowerState(miotPowerState); //小爱语音操作注册函数
  //  digitalWrite(LED_BUILTIN, LOW);
  digitalWrite(LED_BUILTIN, HIGH);
//Button2.attach(button2_callback);
  Button1.attach(button1_callback); //手机开门
  Button2.attach(button2_callback);
  Button3.attach(button3_callback);
  Button4.attach(button4_callback);
  Button5.attach(button5_callback);
  Button6.attach(button6_callback);
  Button7.attach(button7_callback);
  Button8.attach(button8_callback);
  Button9.attach(button9_callback);
  Button10.attach(button10_callback);
  Slider1.attach(slider1_callback);
  //=-=-=-=-==================================
  Blinker.attachHeartbeat(heartbeat);//心跳包
  Blinker.attachDataStorage(dataStorage);//图表

  pinMode(pinRelay, OUTPUT);
  pinMode(LED_BUILTIN, OUTPUT);
  pinMode(0, INPUT);
  digitalWrite(0,LOW);
  digitalWrite(pinRelay, HIGH);
  pinMode(di, OUTPUT);
  digitalWrite(di,LOW);
//  digitalWrite(LED_BUILTIN, LOW);

  BLINKER_DEBUG.stream(Serial);//blinker的调试状态回显
  BLINKER_DEBUG.debugAll();
  peiwang();
  Blinker.attachHeartbeat(heartbeat);//心跳包
  Button1.attach(button1_callback); //绑定按键执行回调函数
  BlinkerDuerOS.attachPowerState(duerPowerState); //小度语音操作注册函数
  BlinkerMIOT.attachPowerState(miotPowerState); //小爱语音操作注册函数
  BlinkerAliGenie.attachPowerState(aligeniePowerState);//天猫语音操作注册函数
}
