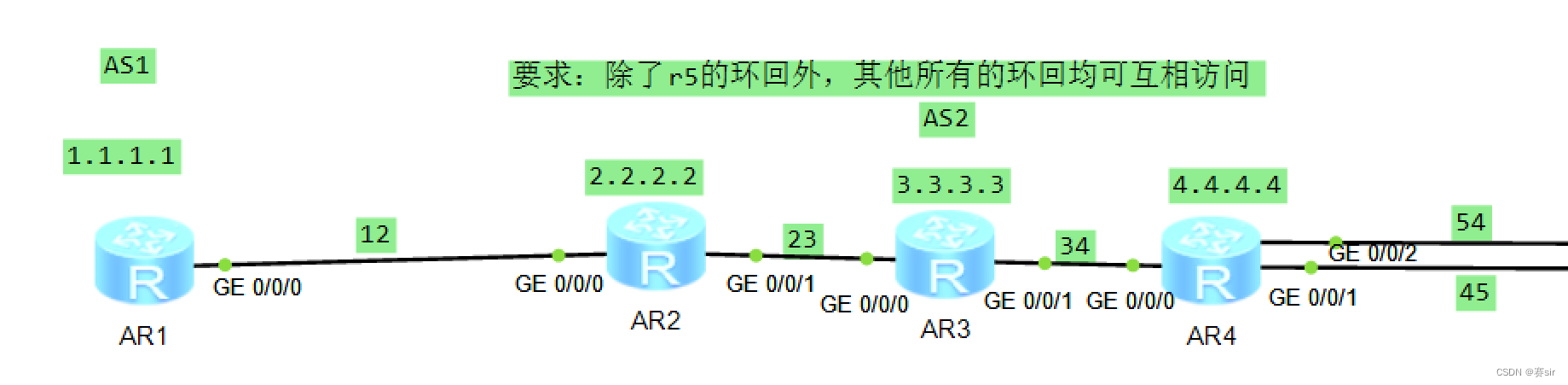

BGP实验第一天



 1、首先为所有路由器配置接口ip和环回

r1：

[r1]int lo0
[r1-LoopBack0]ip add 1.1.1.1 24
[r1-LoopBack0]int gi 0/0/0
[r1-GigabitEthernet0/0/0]ip add 12.1.1.1 24

r2：

[r2]int lo0
[r2-LoopBack0]ip add 2.2.2.2 24
[r2-LoopBack0]int gi 0/0/0
[r2-GigabitEthernet0/0/0]ip add 12.1.1.2 24
[r2-GigabitEthernet0/0/0]int gi 0/0/1
[r2-GigabitEthernet0/0/1]ip add 23.1.1.1 24

r3：

[r3]int lo0
[r3-LoopBack0]ip add 3.3.3.3 24
[r3-LoopBack0]int gi 0/0/0
[r3-GigabitEthernet0/0/0]ip add 23.1.1.2 24
[r3-GigabitEthernet0/0/0]int gi 0/0/1
[r3-GigabitEthernet0/0/1]ip add 34.1.1.1 24

r4：

[r4]int lo0
[r4-LoopBack0]ip add 4.4.4.4 24
[r4-LoopBack0]int gi 0/0/0
[r4-GigabitEthernet0/0/0]ip add 34.1.1.2 24
[r4-GigabitEthernet0/0/0]int gi0/0/1
[r4-GigabitEthernet0/0/1]ip add 45.1.1.1 24

[r4]int gi 0/0/2
[r4-GigabitEthernet0/0/2]ip add 54.1.1.1 24
r5：

[r5]int lo0
[r5-LoopBack0]ip add 5.5.5.5 24
[r5-LoopBack0]int gi0/0/0
[r5-GigabitEthernet0/0/0]ip add 45.1.1.2 24

[r5]int gi 0/0/2
[r5-GigabitEthernet0/0/2]ip add 54.1.1.2 24

[r5-LoopBack1]ip add 6.6.6.6 24

2、下面在r2、r3、r4之间使用OSPF创造一个IGP环境

r2：

[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255

[r2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0

r3:

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255
[r3-ospf-1-area-0.0.0.0]network 34.1.1.0 0.0.0.255
[r3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0

r4:

[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 0
[r4-ospf-1-area-0.0.0.0]network 34.1.1.0 0.0.0.255
[r4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0

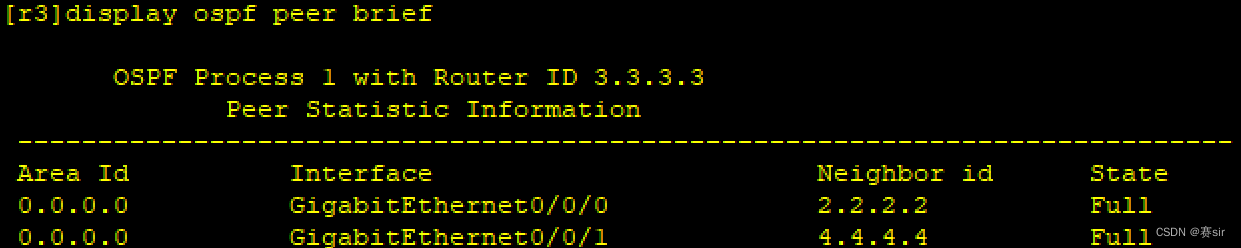

 这时r2和r1，r3之间已经使用OSPF共享路由了

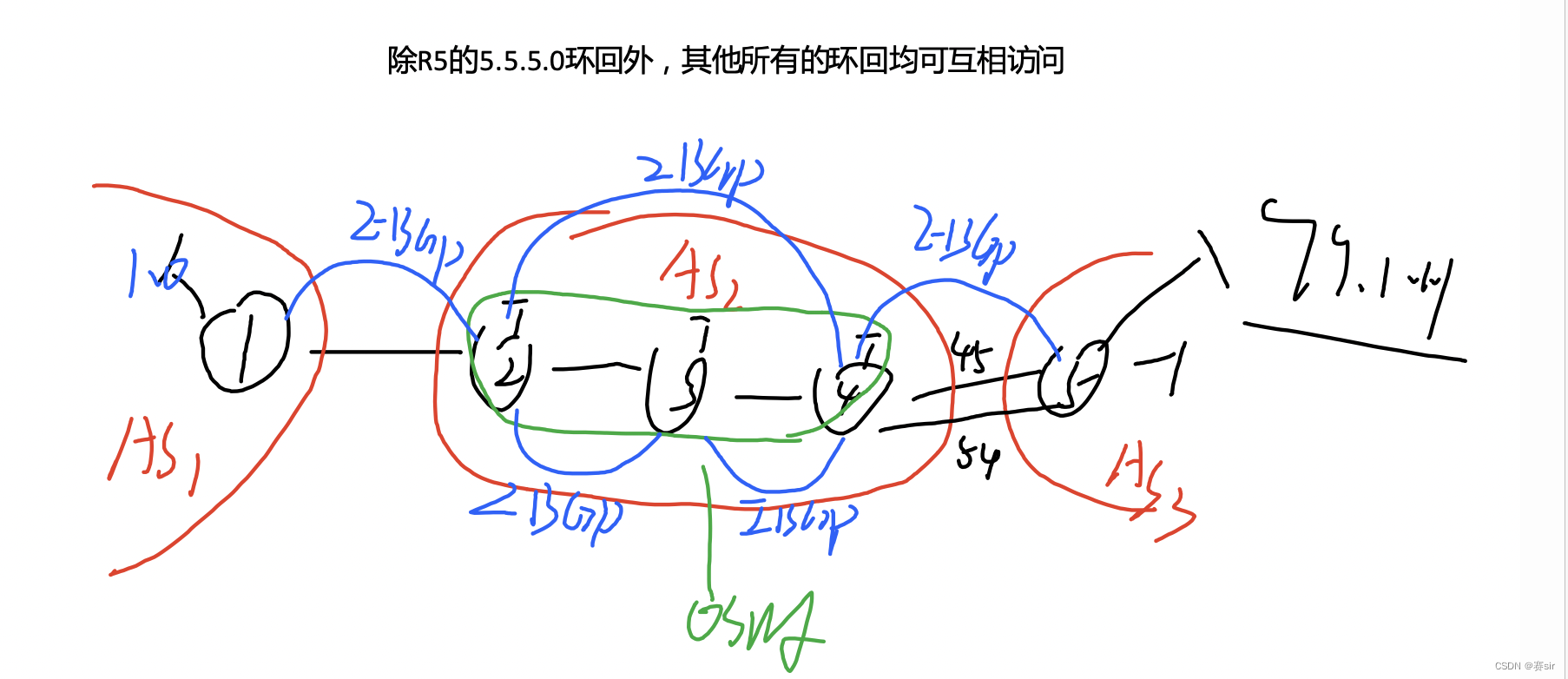

 3、现在在AS1 与AS2之间使用BGP进行连接，AS2与AS3之间使用BGp进行连接建立两个EBGP，并且在AS2中在两个边界路由器之间使用BGP建立一个IBGP

r1：

[r1]bgp 1  AS号
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.1.1.2 as-number 2    声明邻居的ip 和AS号

r2：

[r2]bgp 2
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 12.1.1.1 as-number 1

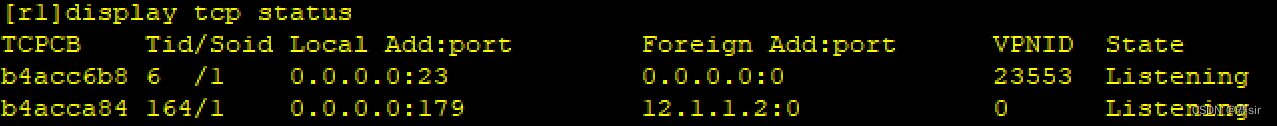

因为BGP使用TCP进行传输的所以在r1上查看TCP的信息

 r2-r4

这里注意：在建立IBGP时建议使用建立路由器的环回进行bgp的建立

r2：

[r2]bgp 2
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 4.4.4.4 as-number 2     声明邻居的ip 和AS号
[r2-bgp]peer 4.4.4.4 connect-interface LoopBack 0  这里是在声明在给4.4.4.4 发包时将源ip是本地的环回 0

r4：

[r4]bgp 2
[r4-bgp]router-id 4.4.4.4
[r4-bgp]peer 2.2.2.2 as-number 2
[r4-bgp]peer 2.2.2.2 connect-interface LoopBack 0  这里是在声明在给2.2.2.2 发包时将源ip是本地的环回 0

这时r2与r4的IBGP就建立成功了

r4-r5

这时有一个问题在r4、r5之间使用环回建立bgp时互相不知道对方的环回，这里的解决方法使用静态路由让他们连接：

r4：

[r4]ip route-static 5.5.5.5 24 45.1.1.2
[r4]ip route-static 5.5.5.5 24 54.1.1.2

r5：

[r5]ip route-static 4.4.4.0 24 45.1.1.1
[r5]ip route-static 4.4.4.0 24 54.1.1.1

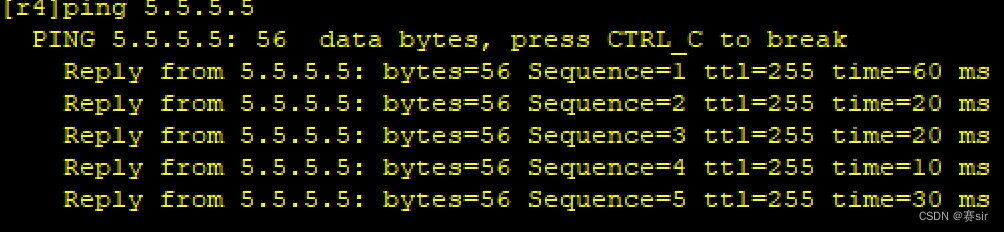

这样r4的环回就和r5的环回连接了

下面建立bgp：

[r4]bgp 2
[r4-bgp]router-id 4.4.4.4
[r4-bgp]peer 5.5.5.5 as-number 3
[r4-bgp]peer 5.5.5.5 connect-interface LoopBack 0

[r5]bgp 3
[r5-bgp]router-id 5.5.5.5
[r5-bgp]peer 4.4.4.4 as-number 2
[r5-bgp]peer 4.4.4.4 connect-interface LoopBack 0

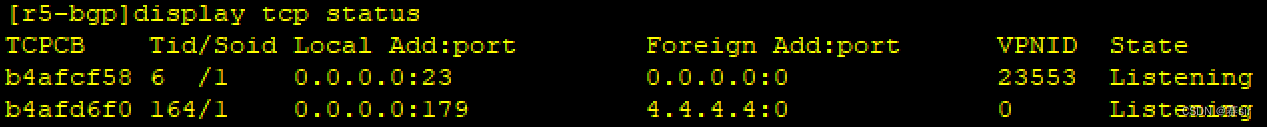

这时又有问题了因为r4-r5的ttl值大于1无法建立邻居，这里修改r4-r5之间的ttl值

[r4-bgp]peer 5.5.5.5 ebgp-max-hop 2

[r5-bgp]peer 4.4.4.4 ebgp-max-hop 2



 这时三条BGP都已经建立成功了

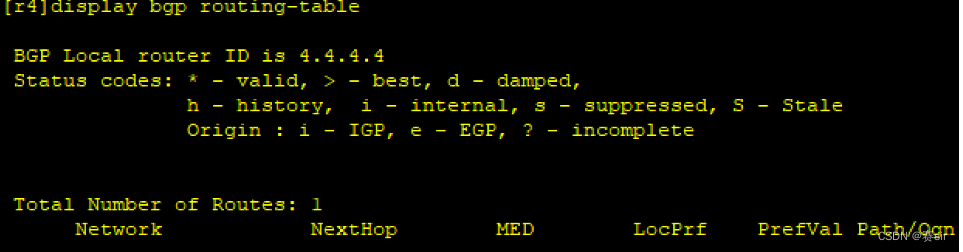

 这里r4也会从r2哪里学习到r1的环回但是并不 优  因为BGP的AS-by-AS机制规定在一个AS中属性不会变化所以r4不认识去1.1.1.1的下一跳12.1.1.1所以无法到达r1

解决：这里在r2上修改给r4分享去r1的路由信息时把去r1路由的下一跳信息改为本地（即r2）

[r2-bgp]peer 4.4.4.4 next-hop-local   给邻居4.4.4.4路由时将下一跳修改为本地



路由黑洞产生的原因：BGP条目在BGP中单播进行正常传播，可以跳过没有运行BGp协议的路由器；显示可达，但是数据层面无法跳过没有运行BGP洗衣的路由器无法传播

r3：

[r3]bgp 2
[r3-bgp]router-id 3.3.3.3
[r3-bgp]peer 2.2.2.2 as-number 2
[r3-bgp]peer 2.2.2.2 connect-interface LoopBack 0

r2：

[r2]bgp  2
[r2-bgp]peer 3.3.3.3 as-number 2
[r2-bgp]peer 3.3.3.3 connect-interface LoopBack 0

[r2-bgp]peer 3.3.3.3 next-hop-local



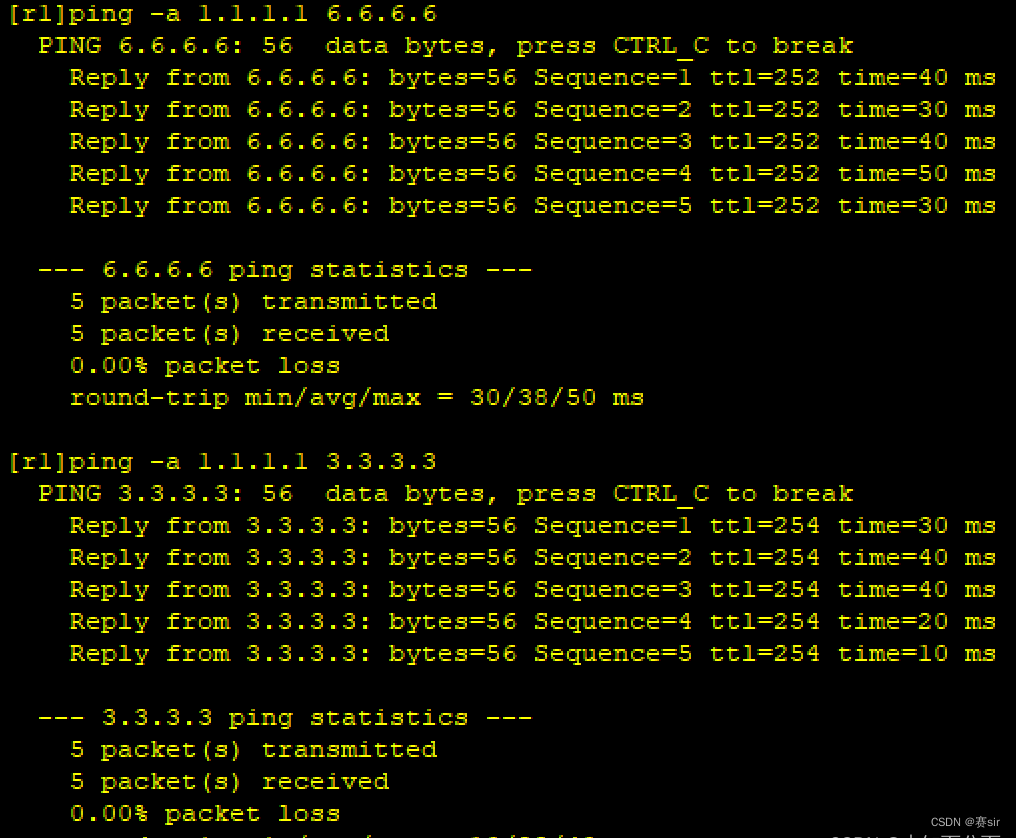

5、现在将r2、r3、r4的环回通过BGP宣告给r1和r5

[r2-bgp]network 2.2.2.0 24

[r3-bgp]network 3.3.3.0 24

[r4-bgp]network 4.4.4.0 24
