本文探讨了热粘性声学中阻抗边界的作用，以及它如何与狭窄区域声学中的非恒定承接面积问题相对比。通过实例解释阻抗边界在模拟硬声场和吸收边界的应用，并对比两者在声学结构设计中的区别。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

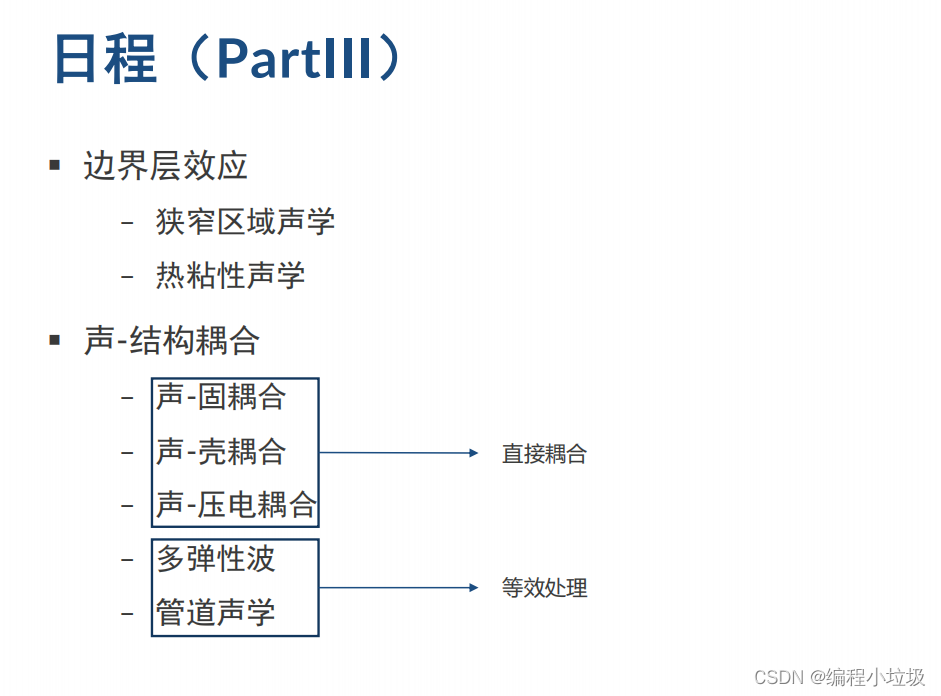

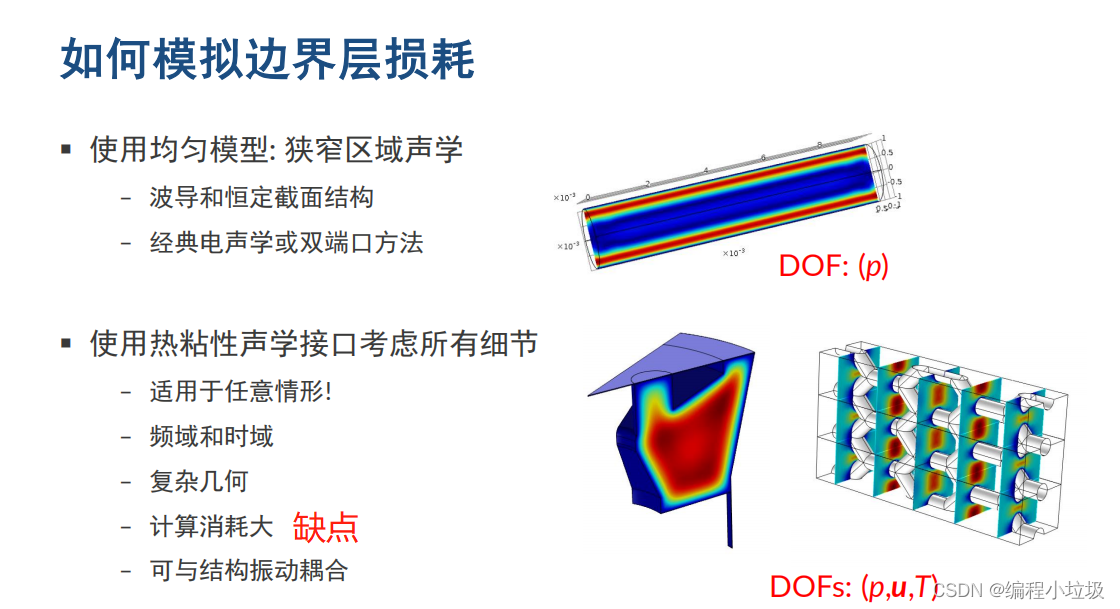

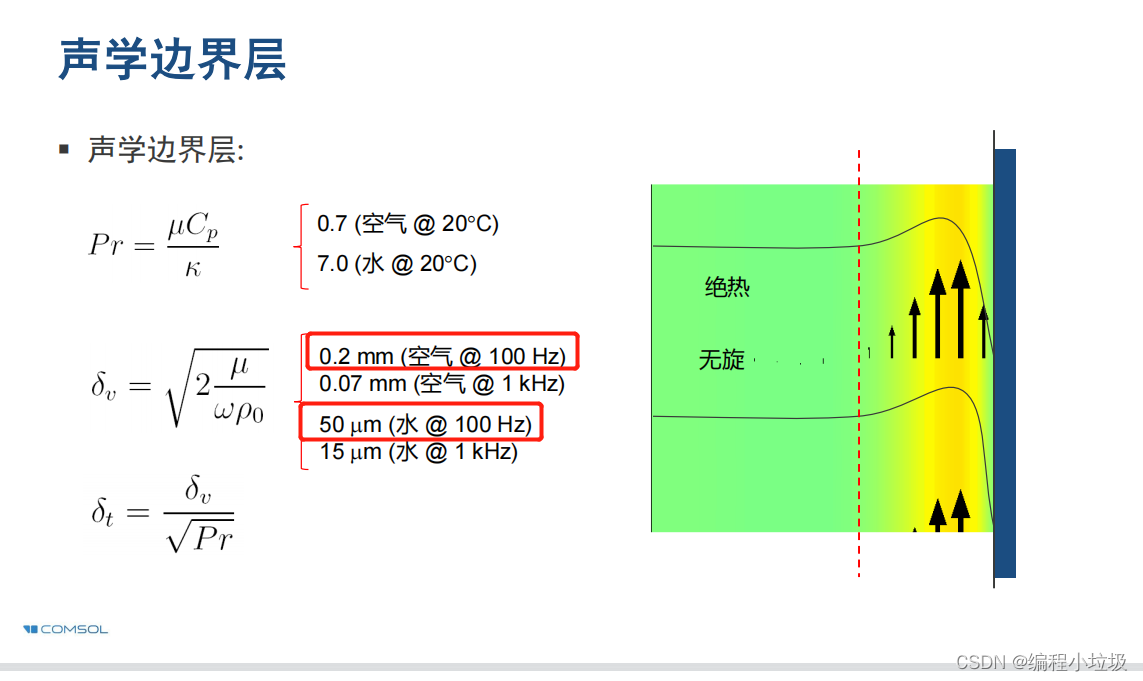

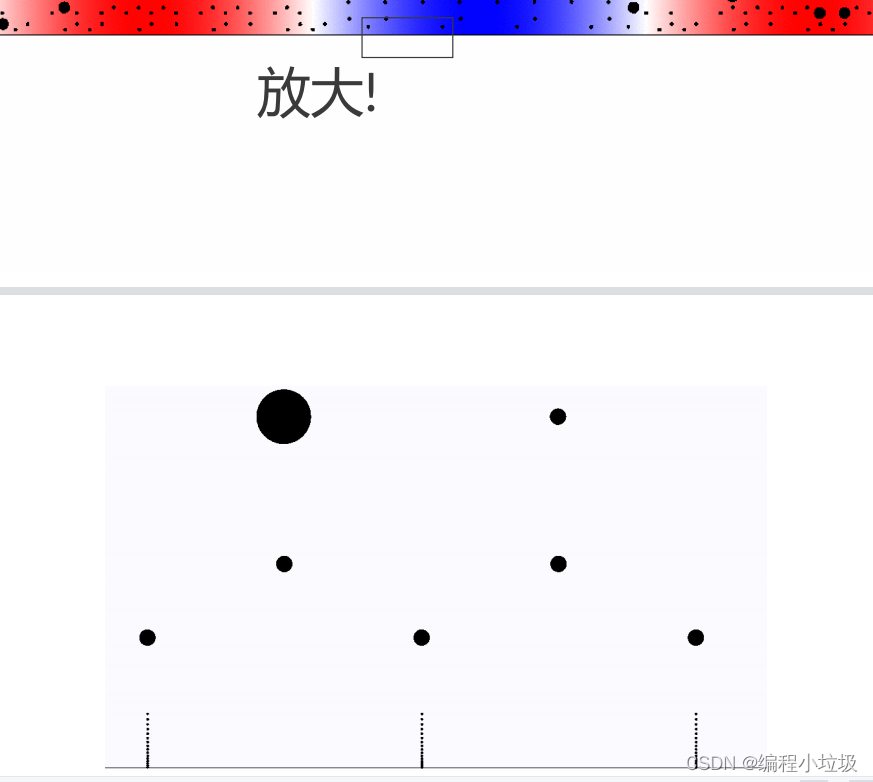

边界层效应

考虑一下细小的管道里面的传输 （微孔结构）

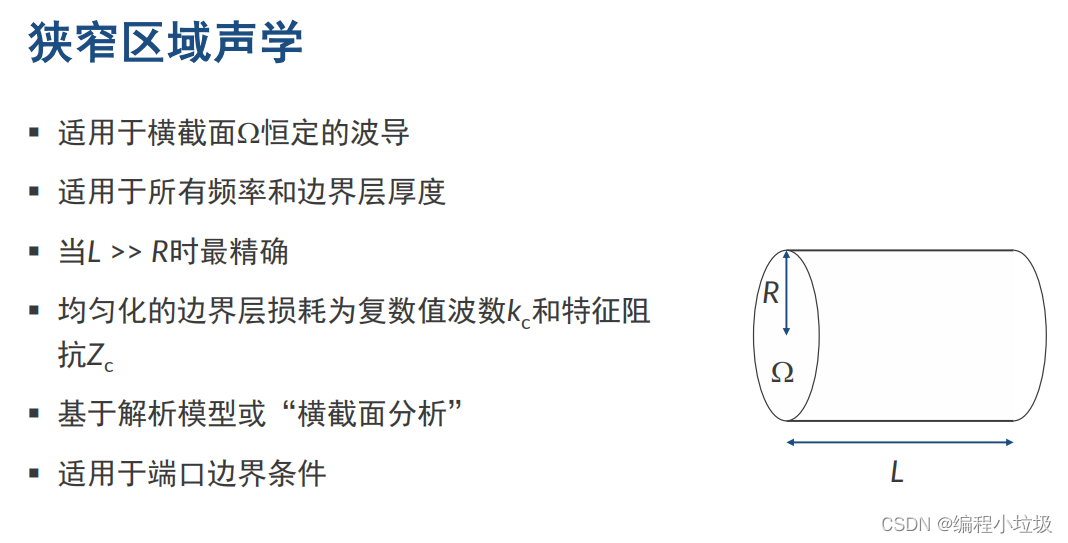

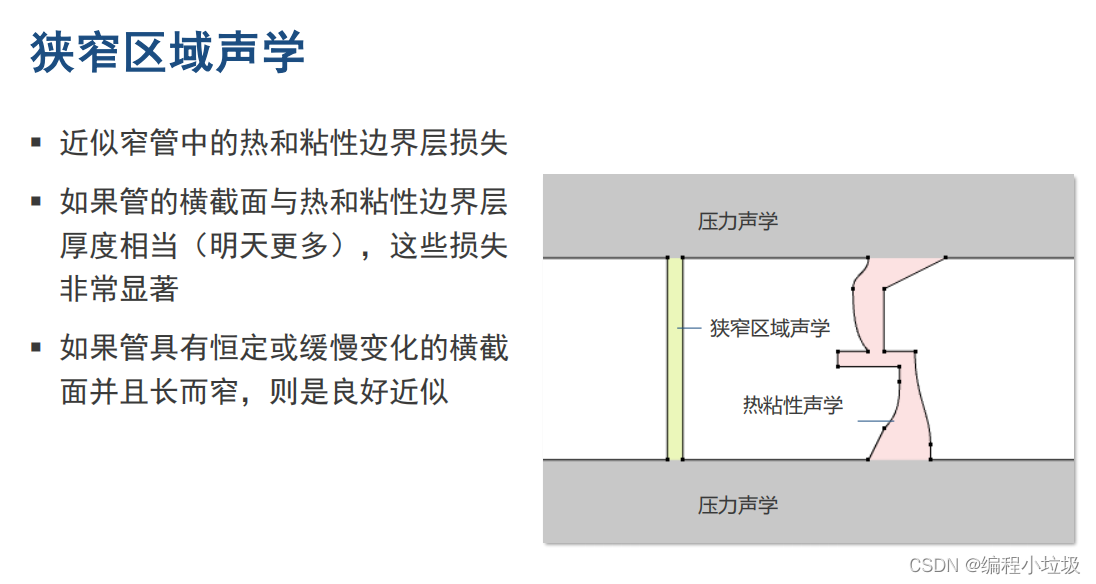

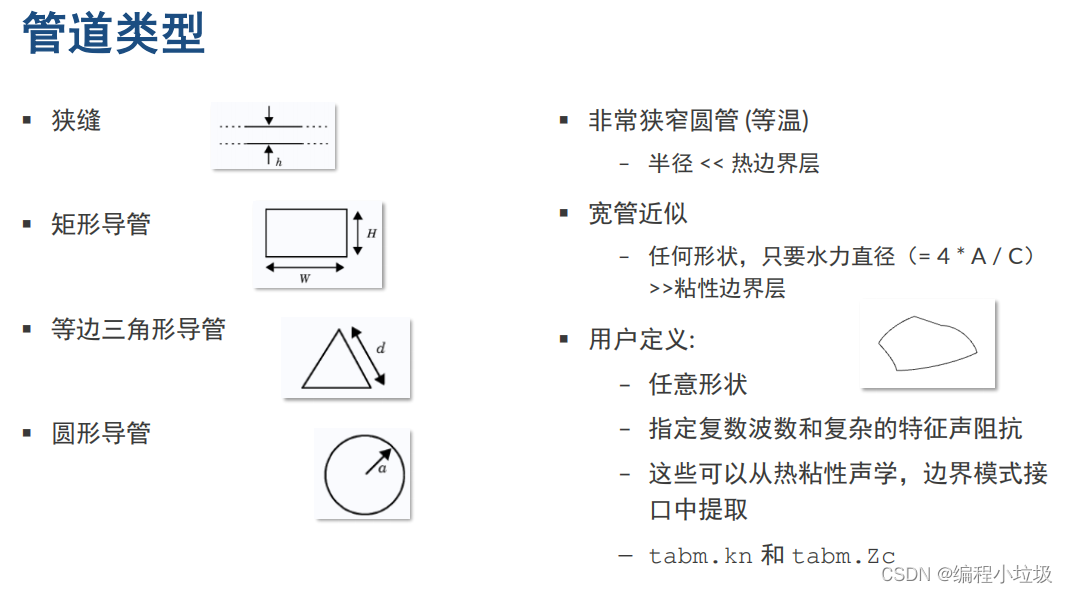

 狭窄区域声学



对于一个结构来说，承接面积不是恒定的是，要用热粘性声学结构

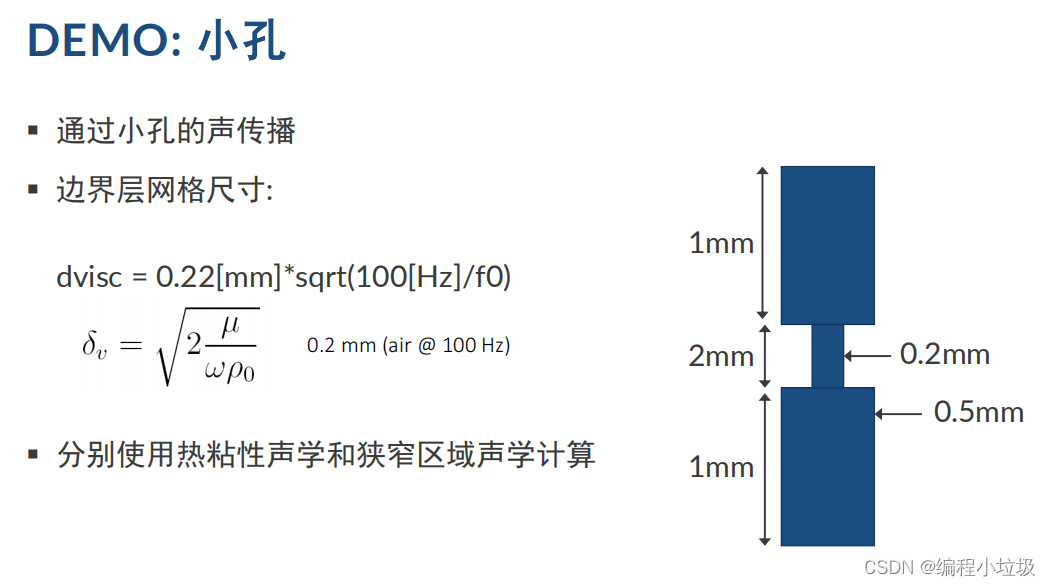

说明一下热粘性声学和狭窄区域声学的区别的Demo：

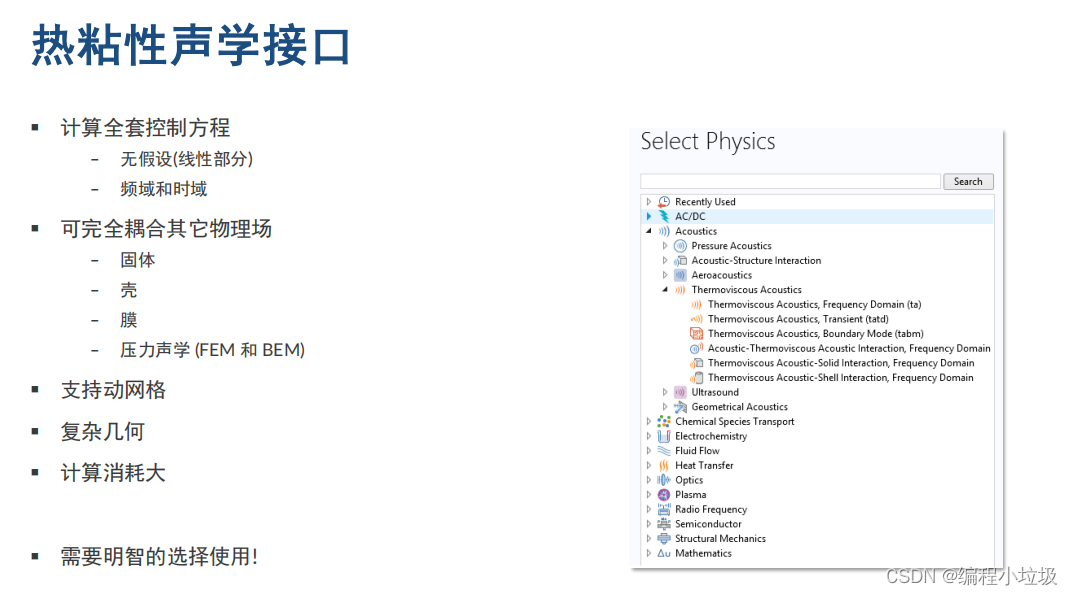

热粘性声学：

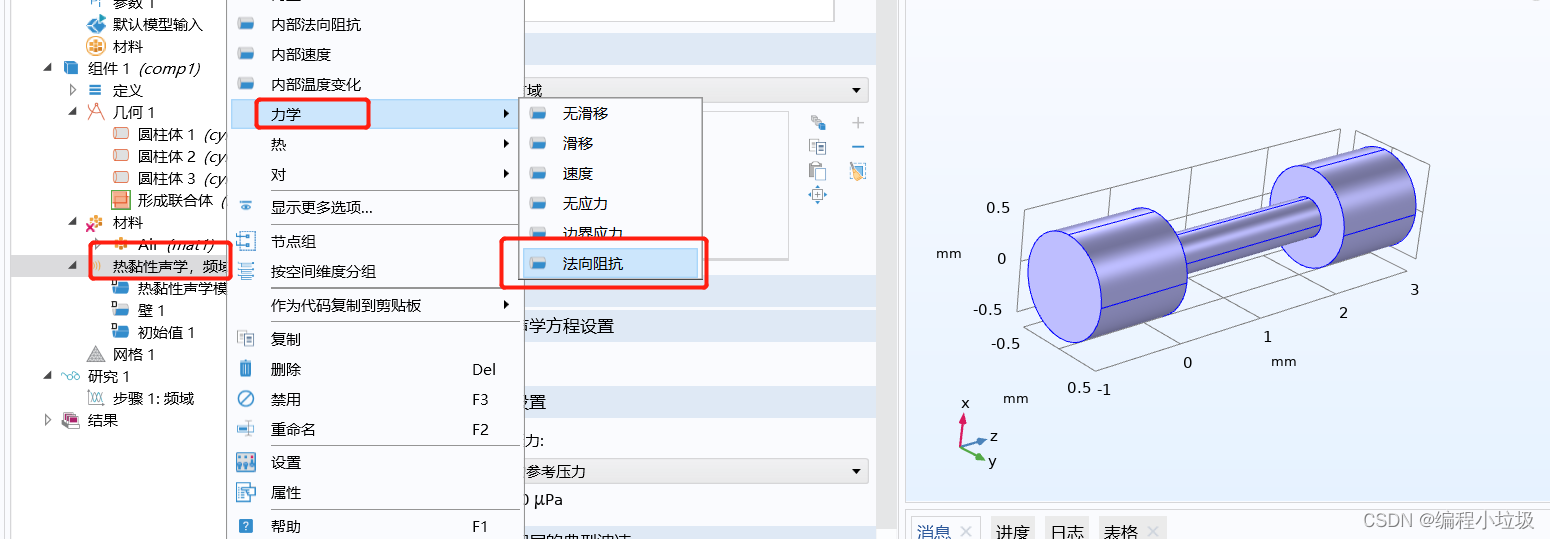

阻抗边界相当于一个万能的边界  阻抗无穷大就是硬声场 0就是软声场 和计算与流体相等就是一个匹配边界（吸收边界，平面波辐射就是一种吸收边界）

这里的法相阻抗就是平面波辐射 把阻抗调成和材料一样的就好了
