基于cisco packet tracer基础实验之单臂路由

先解释一下什么是单臂路由？它是用途是什么？它是如何配置的？注意点是什么？

单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

它的主要用途是实现不同vlan之间的通信，有助理解、学习VLAN原理和子接口概念，它主要用于在二层交换机上配合路由器使用。预算低（当时三层交换机太贵了

它也有缺点容易成为网络单点故障，配置稍有复杂，现实意义不大。

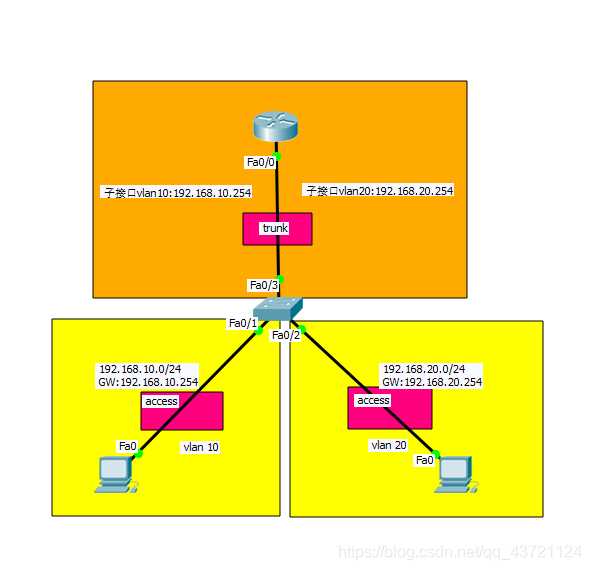

基础配置如下图：

由于二层交换机无法直接配置ip地址，能通过vlan通信。故为了实现二层交换机下两pc能够互联，需用到单臂路由这个技术。

按拓扑图配置好之后（数据都可以按自己喜欢的来设置，我也是按个人喜好

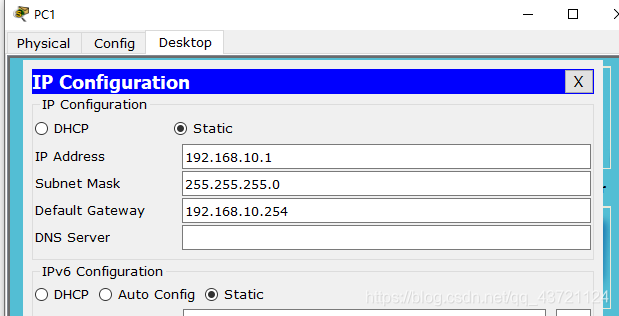

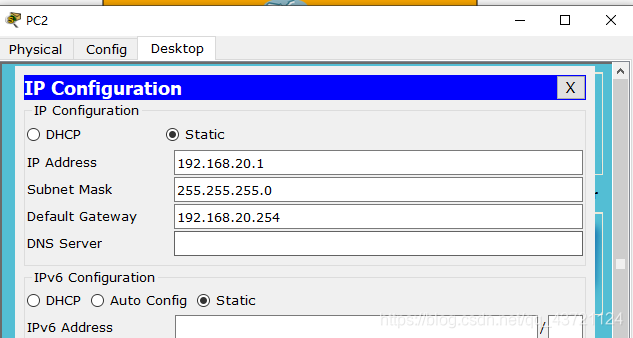

两个PC的基础配置：

接着 接入机（二层交换机）配置：
先创vlan10 和 vlan20
JR(config)#vlan 10
JR(config)#vlan 20


再把vlan10 20分别划分对应的端口上，并且需要把他们的端口设置为access口。
（补充一下access口和下面等会谈到的trunk口区别
ACCESS模式和TRUNK模式区别：连接对象不同、发送数据处理zhi方法不同、作用不同
1、连接对象不同
TRUNK模式内：可以允许多个VLAN通过，可以接收和发送多个VLAN 报文，一般用于交换机与交换机相关的接口。
ACCESS模式：可以允许多个VLAN通过，可以接收和发送多个VLAN 报文，可以用于交换机的间连接也可以用于连接用户计算机。
2、发送数据处理方法不同
ACCESS模式和TRUNK模式在接收数据时，处理方法是一样的，但发送数据时：ACCESS模式可以允许多个vlan的报文不打标签，而TRUNK模式只允许缺省vlan的报文不打标签，同一个交换机上不能hybrid和trunk并存。
3、作用不同
TRUNK模式主要用在交换机之间互连，使交换机上不同VLAN共享线路。
ACCESS模式：主要实现高隔离度的波分和复用。
）

interface FastEthernet0/1
switchport access vlan 10
switchport mode access
interface FastEthernet0/2
switchport access vlan 20
switchport mode access
交换机与路由器端口配置为trunk口，为了多个vlan通过
interface FastEthernet0/3
switchport mode trunk


最后关键步骤 路由器配置：
进入子接口（这里的子接口是在与交换机相连的端口下）分别将vlan10 vlan20封装到对应的子接口，并配置好ip地址。（这里的ip地址是pc机的网关地址）
interface FastEthernet0/0.10
encapsulation dot1Q 10
ip address 192.168.10.254 255.255.255.0
interface FastEthernet0/0.20
encapsulation dot1Q 20
ip address 192.168.20.254 255.255.255.0

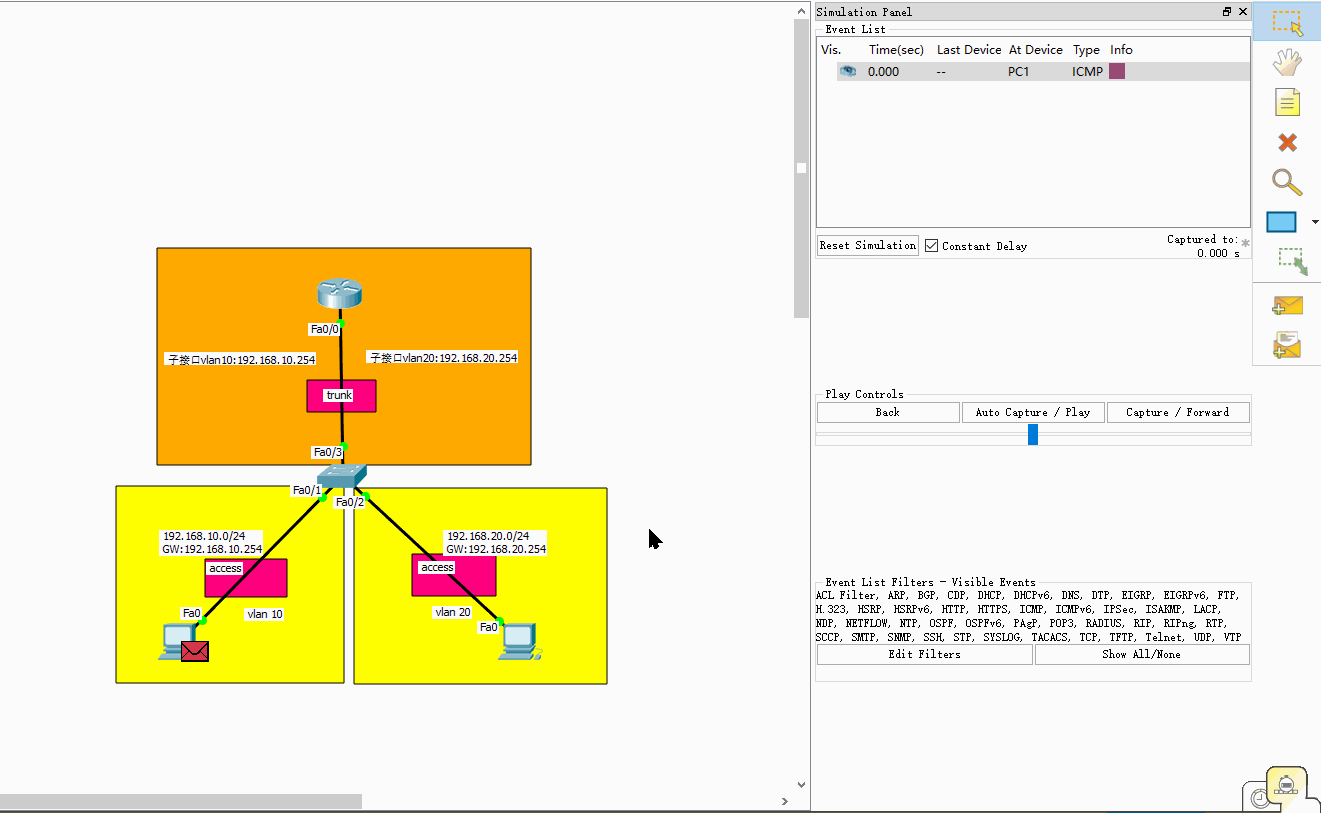

以上是全部的配置过程。现在我们模拟一下从pc1给pc2通信的过程。

总结一下，这个实验很简单，不过比较容易忘记的就是端口类型设置access以及trunk口的点了。小伙伴们多多练习吧。
