绘制一个单级放大电路原理图过程，保姆级教程

新手在学习pads的使用最好最快的方法就是实际上手去画原理图，画PCB图，在这个过程中，就能够更快速得掌握PADS软件的使用。

本篇就是对于实际画原理图过程的一个记录，手把手教学，如果有纰漏或者有更好的一些技巧，欢迎留言交流。

首先，按照必要的流程（具体流程可以看以前文章：）就是创建一个新的原理图项目，并给项目进行命名，这里命名为“单级放大电路”。

然后正式进入PCB原理图文件中，这个时候是得到一个空白的原理图文件。不过先不要着急画图，在正式画图之前，先选择好元件库，也就是接下来画图可能会用到的元件，如果有整理并且在电脑中还没有导入，就需要先导入这个元件库（在库列表中进行添加）。

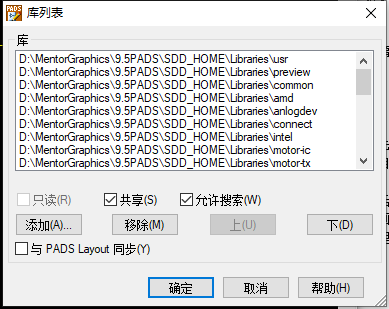

在添加完之后，需要对“共享”“允许搜索”“与PADS Layout同步”打勾，然后点击确定，正式添加。

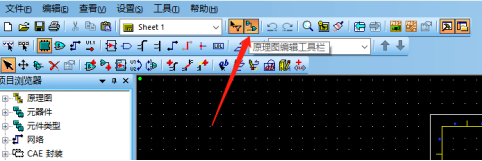

添加完之后，就可以开始原理图的绘制工作的，点击“原理图绘制工具栏”，就会跳出原理图的绘制工具。

然后单击添加元件图标，在项目栏搜索自己需要的元件，单击添加即可。
