FastDFS分布式文件系统集群环境搭建-操作步骤手册

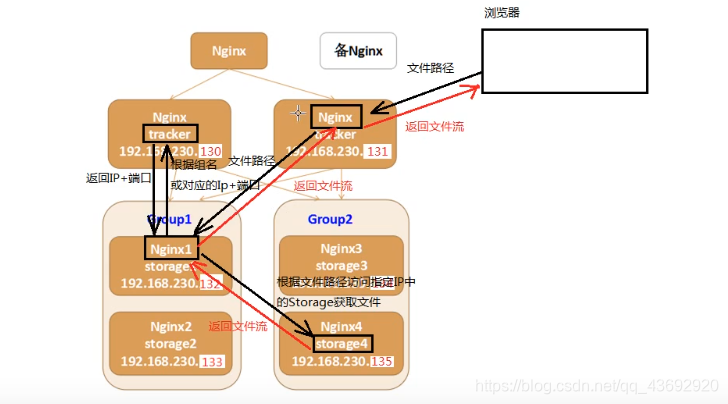

搭建一个FastDFS分布式文件系统集群，推荐至少部署6个服务器节点；
================================搭建FastDFS的集群==============================
第一步：安装6个迷你版的Linux，迷你版Linux没有图形界面，占用磁盘及资源小，企业里面使用的Linux都是没有图形界面的Linux；

第二步：由于迷你版Linux缺少一些常用的工具库，操作起来不方便，推荐安装如下的工具库：
1、安装lrzsz， yum install lrzsz -y
2、安装wget, yum install wget -y
4、安装vim， yum install vim -y
5、安装unzip，yum install unzip -y
6、安装ifconfig，yum install net-tools -y

yum install lrzsz wget vim unzip net-tools -y

7、安装nginx及fastdfs需要的库依赖：
yum install gcc perl openssl openssl-devel pcre pcre-devel zlib zlib-devel libevent libevent-devel -y

第三步安装fastdfs
   1、上传fastdfs的安装包和libfastcommon的安装包
   2、解压libfastcommon 安装libfastcommon
   3、解压fastdfs 安装fastdfs
   4、拷贝fastdfs目录中的http.conf和mime.types到/etc/fdfs 目录中
注：6台机器全部执行这些操作

第四步：部署两个tracker server服务器，需要做的工作:

    修改两个tracker服务器的配置文件：
    tracker.conf: 修改一个地方：
    base_path=/opt/fastdfs/tracker   #设置tracker的数据文件和日志目录（需预先创建）
    启动tracker服务器 fdfs_trackerd /etc/fdfs/tracker.conf

第五步修改两个组中的4台storage中storage.conf文件
    第一组group1的第一个storage server（修改storage.conf配置文件）：
    group_name=group1   #组名，根据实际情况修改，值为 group1 或 group2
    base_path=/opt/fastdfs/storage   #设置storage的日志目录（需预先创建）
    store_path0=/opt/fastdfs/storage/files    #存储路径
    tracker_server=192.168.171.135:22122 #tracker服务器的IP地址以及端口号
    tracker_server=192.168.171.136:22122

    第二组group2的第一个storage server（修改storage.conf配置文件）：
    group_name=group2   #组名，根据实际情况修改，值为 group1 或 group2
    base_path=/opt/fastdfs/storage   #设置storage的日志目录（需预先创建）
    store_path0=/opt/fastdfs/storage/files    #存储路径
    tracker_server=192.168.171.135:22122 #tracker服务器的IP地址以及端口号
    tracker_server=192.168.171.136:22122

    启动storage服务器
    使用之前的Java代码测试FastDFS的6台机器是否可以上传文件
注意：FastDFS默认是带有负载均衡策略的可以在tracker的2台机器中修改tracker.conf文件
    store_lookup=1

    0 随机存放策略
    1 指定组
    2 选择磁盘空间的优先存放默认值

修改后重启服务
fdfs_trackerd /etc/fdfs/tracker.conf restart

======================使用Nginx进行负载均衡==============================

第六步安装 nginx ，使用nginx 对fastdfs 进行负载均衡
    上传 nginx-1.12.2.tar.gz以及 nginx的fastdfs扩展模块安装包fastdfs-nginx-module-master.zip
    添加nginx的安装依赖
       yum install gcc openssl openssl-devel pcre pcre-devel zlib zlib-devel -y
    解压nginx
       tar -zxvf nginx-1.12.2.tar.gz
    解压fastdfs扩展模块
       unzip fastdfs-nginx-module-master.zip
    配置nginx的安装信息
       2台tracker服务器的配置信息（不需要fastdfs模块）
         ./configure --prefix=/usr/local/nginx_fdfs
       4台storage服务器其的配置信息（需要使用fastdfs模块）
         ./configure --prefix=/usr/local/nginx_fdfs --add-module=/root/fastdfs-nginx-module-master/src
    编译并安装nginx
       ./make
       ./make install

4台storage的服务器需要拷贝mod_fastdfs文件
将/root/fastdfs-nginx-module-master/src目录下的mod_fastdfs.conf文件拷贝到 /etc/fdfs/目录下，这样才能正常启动Nginx；

第七步配置tracker 的两台机器的nginx
进入安装目录
cd /usr/local/nginx_fdfs

    添加一个location 对请求进行拦截，配置一个正则规则拦截fastdfs的文件路径，并将请求转发到其余的4台storage服务器(修改 conf目录下nginx.conf 文件)
    #nginx拦截请求路径：
    location ~ /group[1-9]/M0[0-9] {
        proxy_pass http://fastdfs_group_server;
    }

    添加一个upstream 执行服务的IP为另外的4台stroage 的地址
    #部署配置nginx负载均衡:
    upstream fastdfs_group_server {
        server 192.168.171.137:80;
        server 192.168.171.138:80;
        server 192.168.171.139:80;
        server 192.168.171.140:80;
    }

第八步配置另外4台storage的nginx添加http访问的请求路径拦截
    进入安装目录
    cd /usr/local/nginx_fdfs
    添加一个location 对请求进行拦截，配置一个正则规则拦截fastdfs的文件路径，使用fastdfs的nginx模块转发请求(修改 conf目录下nginx.conf 文件)
    #nginx拦截请求路径：
    location ~ /group[1-9]/M0[0-9] {
        ngx_fastdfs_module;
    }

第九步分别修改4台storage服务器的mod_fasfdfs.conf文件（/etc/fdfs/mod_fastdfs.conf）
    #修改基本路径，并在指定路径创建对应文件夹
    base_path=/opt/fastdfs/nginx_mod #保存日志目录
    #指定两台tracker服务器的ip和端口
    tracker_server=192.168.171.135:22122 #tracker服务器的IP地址以及端口号
    tracker_server=192.168.171.136:22122
    #指定storage服务器的端口号
    storage_server_port=23000 #通常情况不需要修改
    #指定当前的storage服务器所属的组名（当前案例03和04为group1 05和06为group2）
    group_name=group1 #当前服务器的group名
    #指定url路径中是否包含组名（当前案例url包含组名）
    url_have_group_name=true     #文件url中是否有group名
    store_path_count=1           #存储路径个数，需要和store_path个数匹配（一般不用改）
    store_path0=/opt/fastdfs/storage/files    #存储路径
    #指定组个数，根据实际配置决定，（当前案例拥有2个组group1和group2）
    group_count = 2                   #设置组的个数

    在末尾增加2个组的具体信息：
    [group1]
    group_name=group1
    storage_server_port=23000
    store_path_count=1
    store_path0=/opt/fastdfs/storage/files

    [group2]
    group_name=group2
    storage_server_port=23000
    store_path_count=1
    store_path0=/opt/fastdfs/storage/files

第一个组的第二个storage按照相同的步骤操作；

另外一个组的两个storage也按照相同的步骤操作；

    #测试nginx的配置文件是否正确（测试全部6台服务器）
       /usr/local/nginx_fdfs/sbin/nginx -c /usr/local/nginx_fdfs/conf/nginx.conf -t
    #启动nginx服务器(全部6台服务器)
      /usr/local/nginx_fdfs/sbin/nginx -c /usr/local/nginx_fdfs/conf/nginx.conf

测试：使用浏览器分别访问 6台服务器中的fastdfs文件

第十步：部署前端用户访问入口服务器，即访问192.168.230.128上的Nginx，该Nginx负载均衡到后端2个tracker server；
    配置nginx.conf文件
    location ~ /group[1-9]/M0[0-9] {
        proxy_pass http://fastdfs_group_server;
    }

    添加一个upstream 执行服务的IP为 2台tracker 的地址
    #部署配置nginx负载均衡:
    upstream fastdfs_group_server {
        server 192.168.171.135:80;
        server 192.168.171.136:80;
    }

测试：使用浏览器访问128（唯一入口的nginx服务器）服务器中的fastdfs文件
注意：由于之前128的nginx中可能拥有静态资源拦截会导致访问不到文件，这时可以注释或删除这些静态资源拦截

==============================补充资料============================================
最后，为了让服务能正常连接tracker，请关闭所有机器的防火墙：
systemctl status firewalld   查看防火墙状态
systemctl disable firewalld 禁用开机启动防火墙
systemctl stop firewalld     停止防火墙
systemctl restart network 重启网络
systemctl start network     启动网络
systemctl stop network     停止网络

可能安装的linux（无图形的）没有开启网卡服务，可以修改/etc/sysconfig/network-scripts 下的网卡配置文件设置 ONBOOT=yse
表示开机启动网卡，然后启动网络服务即可

Keepalived当主nginx出现故障后会自动切换到备用nginx服务器的一款软件通常由运维人员进行使用

代码演示

package com.bjpowernode.fastdfs;

import org.csource.common.MyException;
import org.csource.fastdfs.*;

import java.io.IOException;

public class FastDFS {


    public static void main(String[] args){
        fileUpload();
    }
    public static void fileUpload(){


        TrackerServer trackerServer = null;
        StorageServer storageServer = null;

        try {
            //1.加载配置文件，默认去classpath下加载
            ClientGlobal.init("client.conf");

            //2.创建TrackerClient对象
            TrackerClient trackerClient= new TrackerClient();
            //3.创建TrackerServer对象
            trackerServer = trackerClient.getConnection();
            //4.创建StorageServler对象
            storageServer = trackerClient.getStoreStorage(trackerServer);
            //5.创建StorageClient对象，这个对象完成对文件的操作
            StorageClient storageClient = new StorageClient(trackerServer,storageServer);
            //6.上传文件  第一个参数：本地文件路径 第二个参数：上传文件的后缀 第三个参数：文件信息
            String [] uploadArray = storageClient.upload_file("D:/aa.txt","txt",null);
            for(String str:uploadArray){
                System.out.println(str);
            }
        } catch (IOException e) {
            e.printStackTrace();
        } catch (MyException e) {
            e.printStackTrace();
        } finally {
            if(storageServer != null){
                try {
                    storageServer.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            if(trackerServer != null){
                try {
                    trackerServer.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }

        }

    }
}
