数字图像处理学习笔记（十一）绘制傅里叶变换的谱和相角

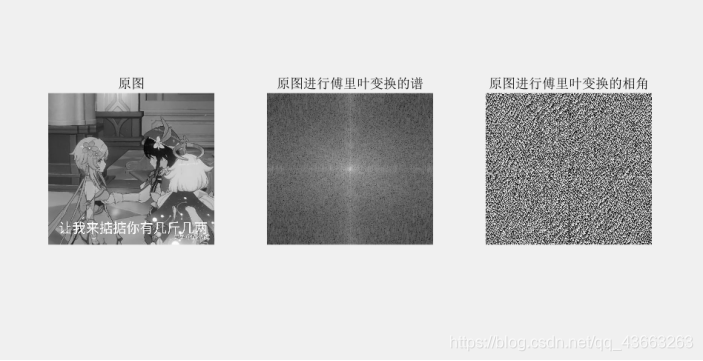

实验截图：

• 傅里叶变换的谱和相角：


实验代码：

img = imread('erciyuan.jpg');
img = rgb2gray(img);
img1 = fft2(img);
img1 = fftshift(img1);%快速傅里叶变换
img2 = log(abs(img1)+1);
img3 = angle(img1)*180/pi;%根据快速傅里叶变换的结果得到相角

subplot(1,3,1);imshow(img,[]);title('原图');
subplot(1,3,2);imshow(img2,[]);title('原图进行傅里叶变换的谱');
subplot(1,3,3);imshow(img3,[]);title('原图进行傅里叶变换的相角');

结果分析：

• 我们根据上一个实验，将快速傅里叶变换后的零频分量移动到频谱中心，然后将其取绝对值后，就能得到快速傅里叶变换的相位谱，接着再对其取角度值就能得到快速傅里叶变换的相角谱。
