华三接入交换机链路聚合组配置

本文详细介绍了如何在华三接入交换机上配置链路聚合组,包括设置端口聚合模式、选择负载均衡算法以及验证配置效果,旨在提高网络连接的稳定性和带宽利用率。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

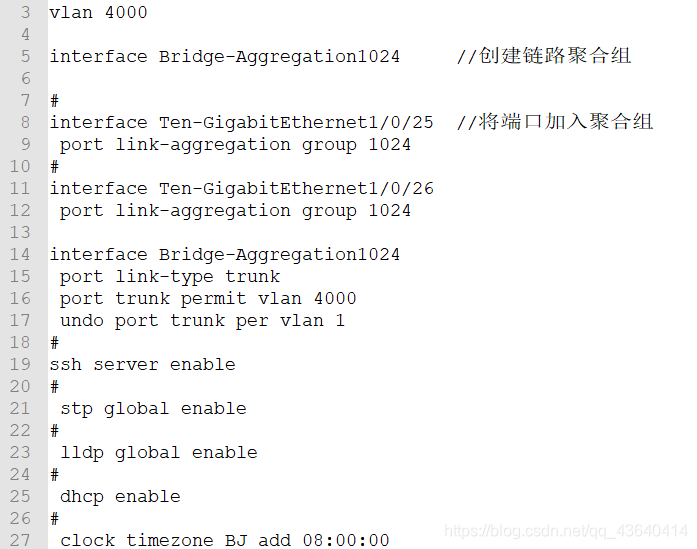

### H3C交换机链路聚合配置教程 #### 配置概述 H3C交换机支持通过链路聚合技术来提高带宽利用率并增强连接可靠性。链路聚合可以通过静态模式或动态模式实现,具体取决于实际需求。 --- #### 动态链路聚合配置示例 以下是基于动态模式的链路聚合配置过程: 1. **创建桥接聚合接口** 创建一个桥接聚合接口 `Bridge-Aggregation` 并指定其编号。 ```bash system-view interface Bridge-Aggregation 1 ``` 2. **设置链路聚合模式为动态** 将该聚合接口的工作模式设置为动态模式。 ```bash link-aggregation mode dynamic ``` 3. **将物理端口加入到聚合组** 把需要参与聚合的物理端口加入到对应的聚合组中。 ```bash interface GigabitEthernet 1/0/1 port link-aggregation group 1 interface GigabitEthernet 1/0/2 port link-aggregation group 1 ``` 4. **配置VLAN信息** 如果需要划分VLAN,则可以在聚合接口上进行相应的配置。 ```bash interface Bridge-Aggregation 1 port link-type trunk port trunk permit vlan all ``` 5. **保存配置** 完成以上操作后,记得强制保存当前配置以防止重启丢失。 ```bash save force ``` 此部分描述了如何在H3C S系列交换机上完成基本的链路聚合配置[^3]。 --- #### 静态链路聚合配置示例 对于不需要LACP协议协商的情况,可以采用静态链路聚合的方式。 1. **创建桥接聚合接口** 同样先创建一个桥接聚合接口。 ```bash system-view interface Bridge-Aggregation 1 ``` 2. **设置链路聚合模式为静态** 设置工作模式为静态模式。 ```bash link-aggregation mode static ``` 3. **添加成员端口至聚合组** 添加所需的物理端口进入聚合组。 ```bash interface GigabitEthernet 1/0/1 port link-aggregation group 1 interface GigabitEthernet 1/0/2 port link-aggregation group 1 ``` 4. **配置VLAN属性** 对于接入层或者汇聚层设备可能还需要进一步定义VLAN规则。 ```bash interface Bridge-Aggregation 1 port access vlan 10 ``` 同样最后执行保存命令确保更改生效[^1]。 --- #### 常见问题及其解决方案 1. **无法形成聚合组** 可能原因包括两端设备未开启相同类型的链路聚合(如一端设为dynamic而另一端static),或是硬件不兼容等问题。确认双方均处于一致状态即可解决问题。 2. **流量分配异常** 当发现某些成员链路上存在明显不平衡现象时,需核查hash算法是否合理以及是否存在单向通信情况。调整负载分担策略有助于改善此类状况[^2]。 3. **监控与维护困难** 利用display指令可以帮助管理员实时查看链路聚合的状态变化,比如使用如下命令获取详细统计资料: ```bash display link-aggregation summary display link-aggregation verbose ``` 这些工具能够提供关于各条线路健康程度的重要线索以便及时采取措施加以修复。 ---
