哈工大李治军OS实验2-操作系统的启动

操作系统的引导

实验内容

此次实验的基本内容是：

1. 阅读《Linux 内核完全注释》的第 6 章，对计算机和 Linux 0.11 的引导过程进行初步的了解；
2. 按照下面的要求改写 0.11 的引导程序 bootsect.s
3. 有兴趣同学可以做做进入保护模式前的设置程序 setup.s。

改写 bootsect.s 主要完成如下功能：

1. bootsect.s 能在屏幕上打印一段提示信息“XXX is booting…”，其中 XXX 是你给自己的操作系统起的名字，例如 LZJos、Sunix 等（可以上论坛上秀秀谁的 OS 名字最帅，也可以显示一个特色 logo，以表示自己操作系统的与众不同。）

改写 setup.s 主要完成如下功能：

1. bootsect.s 能完成 setup.s 的载入，并跳转到 setup.s 开始地址执行。而 setup.s 向屏幕输出一行"Now we are in SETUP"。
2. setup.s 能获取至少一个基本的硬件参数（如内存参数、显卡参数、硬盘参数等），将其存放在内存的特定地址，并输出到屏幕上。
3. setup.s 不再加载 Linux 内核，保持上述信息显示在屏幕上即可。

完成 bootsect.s 的屏幕输出功能

重新编写bootsect.s

entry _start
_start:
mov ah,#0x03 !BIOS中断0x10功能号ah=0x03读取光标的位置，并将结果返回保存在dx中（dh为
行，dl为列）
xor bh,bh
int 0x10
mov cx,#36 ！共显示36个字符
mov bx,#0x0007 ！bh为页号 bl为字符属性
mov bp,#msg1
mov ax,#0x07c0
mov es,ax
mov ax,#0x1301 ！0x10功能号ah=0x13实现显示字符串，al=01，表示使用bl中的属性值，即
normal
int 0x10
inf_loop:
jmp inf_loop
msg1:
.byte 13,10 !2个字符
.ascii "Hello OS world, my name is GYX" ！30个字符
.byte 13,10,13,10 ！4个字符
.org 510 ！使得boot_flag在最后两个字节
boot_flag:
.word 0xAA55 ! 设置引导扇区标记 0xAA55，供BIOS中的程序加载引导扇区时识别使用，必
须位于引导扇区的最后两个字节

编译并运行bootsect.s

从终端进入 ~/oslab/linux-0.11/boot/ 目录，执行以下命令：

as86 -0 -a -o bootsect.o bootsect.s
ld86 -0 -s -o bootsect bootsect.o

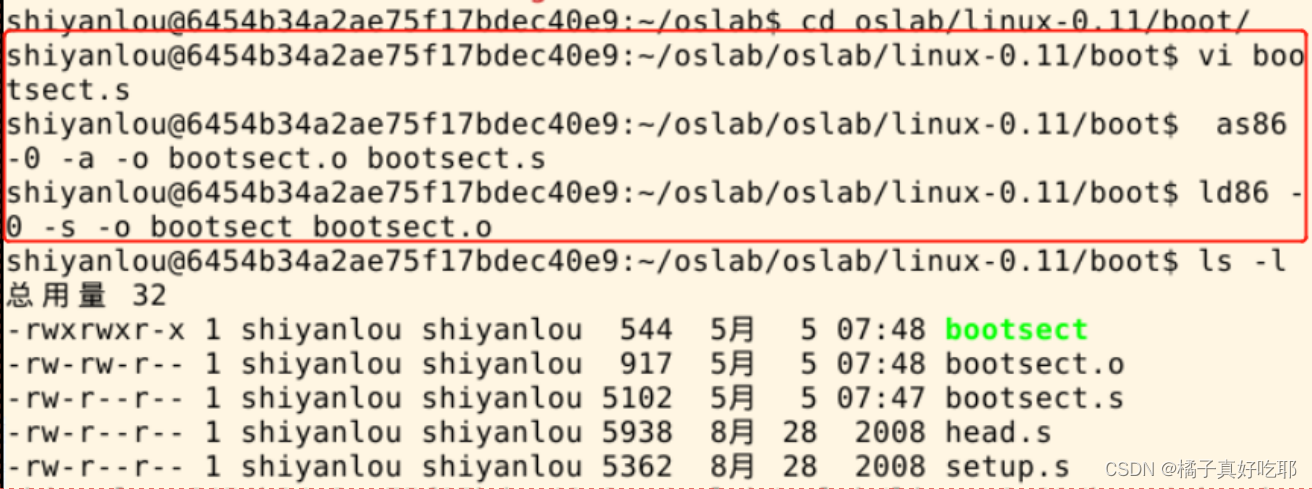

其中 -0 （注意：这是数字 0，不是字母 O）表示生成 8086 的 16 位目标程序， -a 表示生成与 GNU as和 ld 部分兼容的代码， -s 告诉链接器 ld86 去除最后生成的可执行文件中的符号信息

如上图所示，编译成功，可以发现 bootsect 的文件大小是 544 字节，而引导程序必须要正好占用一个磁盘扇区，即 512 个字节。造成多了 32 个字节的原因是 ld86 产生的是 Minix 可执行文件格式，因此要去掉这个文件头。执行以下命令ddbs=1if=bootsectof=Imageskip=32生成的 Image 就是去掉文件头的 bootsect。

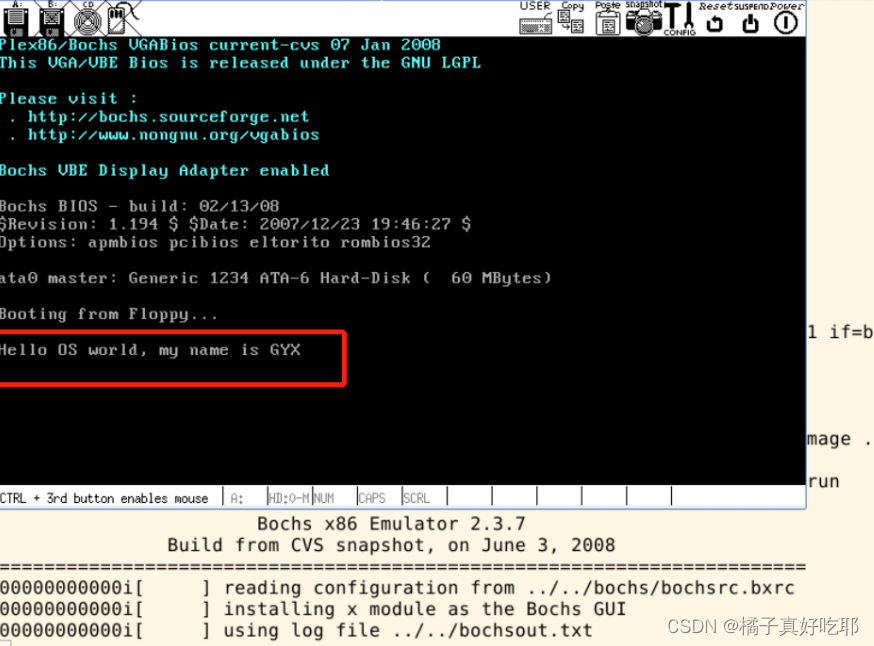

接下来将刚刚生成的 Image 复制到 linux-0.11 目录下，再执行 oslab 目录中的 run 脚本，就得到以下结果。

bootsect.s读入setup.s

首先编写一个 setup.s，该 setup.s 可以就直接拷贝前面的 bootsect.s（还需要简单的调整），然后将其中的显示的信息改为：“Now we are in SETUP”。

编写setup.s

entry _start
_start:
! 显示字符串 "Now we are in SETUP"
mov ah, #0x03 !BIOS中断0x10功能号ah=0x03读取光标的位置，并将结果返回保存在dx中(dh为
行，dl为列)
xor bh, bh
int 0x10
mov cx, #25 ! 显示字符串的长度
mov bx, #0x0007 ！bh为页号 bl为字符属性
mov bp, #msg2
mov ax, cs
mov es, ax ! es:bp 是将要显示的字符串的地址
mov ax, #0x1301 ！0x10功能号ah=0x13实现显示字符串，al=01，表示使用bl中的属性值，
即normal
int 0x10
inf_loop:
jmp inf_loop
msg2:
.byte 13,10 !2个字符
.ascii "NOW we are in SETUP" ！19个字符
.byte 13,10,13,10 ！4个字符
.org 510 ！使得boot_flag在最后两个字节
boot_flag:
.word 0xAA55 ! 设置引导扇区标记 0xAA55，供BIOS中的程序加载引导扇区时识别使用，必
须位于引导扇区的最后两个字节中

修改bootsect.s

接下来需要编写 bootsect.s 中载入 setup.s 的关键代码。原版 bootsect.s 中下面的代码就是做这个的。因此将load_setup部分相关代码复制到bootsect.s中，完整代码如下：

SETUPLEN = 2 ! 要读取的扇区数
SETUPSEG = 0x07e0 ! setup 读入内存后的起始地址，这里 bootsect 没有将自己挪动到
0x90000 处，所以setup=0x07e00
entry _start
_start:
mov ah, #0x03 !BIOS中断0x10功能号ah=0x03读取光标的位置，并将结果返回保存在dx中
(dh为行，dl为列)
xor bh, bh
int 0x10
mov cx, #36 ! 显示字符串的长度
mov bx, #0x0007 ！bh为页号 bl为字符属性
mov bp, #msg2
mov ax, cs
mov es, ax ! es:bp 是将要显示的字符串的地址
mov ax, #0x1301 ！0x10功能号ah=0x13实现显示字符串，al=01，表示使用bl中的属性值，
即normal
int 0x10
load_setup:
mov dx, #0x0000 ! dh=磁头号 dl=驱动器号
mov cx, #0x0002 ! ch=磁道号的低8位 cl=扇区号（0-5），磁道号高2位
（6-7）
mov bx, #0x0200 ! es:bx 指向数据缓冲区
mov ax, #0x0200 + SETUPLEN ! ah=int 13h 的功能号(2 表示读扇区) al=读取的扇区
数
int 0x13 ! 读setup.s
jnc ok_load_setup ! 读入成功则跳转
mov dx, #0x0000
mov ax, #0x0000 ! 软驱、硬盘有问题时，会复位软驱
int 0x13
jmp load_setup ! 重新循环，再次尝试读取
ok_load_setup:
jmpi 0, SETUPSEG ! 段间跳转指令 ip=0, cs=SETUPSEG,跳到
0x07e0:0000（setup.s程序开始的地方）执行
msg1:
.byte 13, 10 ! 2个字符
.ascii "Hello OS world, my name is GYX" !30个字符
.byte 13, 10, 13, 10 ！4个字符
.org 510 ！使得boot_flag在最后两个字节
boot_flag:
.word 0xAA55 ! 设置引导扇区标记 0xAA55，供BIOS中的程序加载引导扇区时识别使用，必
须位于引导扇区的最后两个字节中

编译并运行

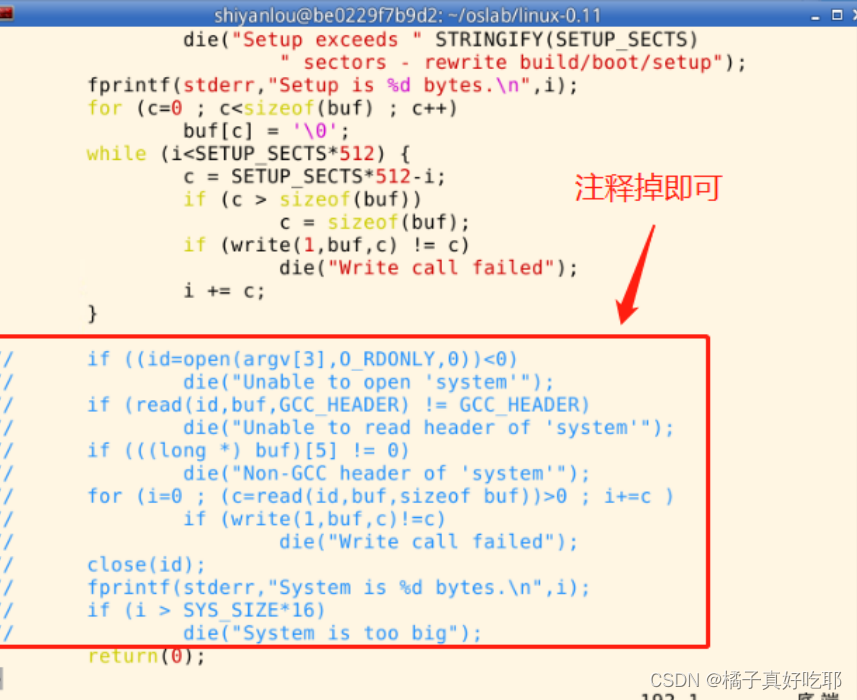

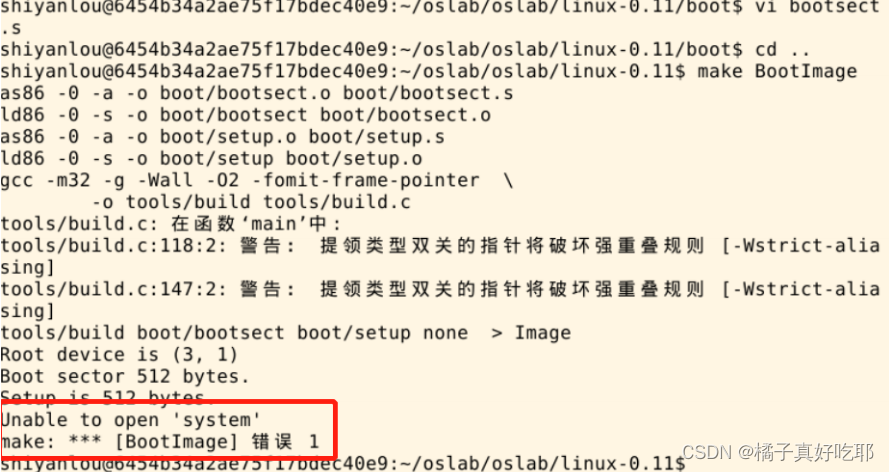

进入 linux-0.11 目录后 ，使用 make BootImage 命令编译，如下图，发现有 Error！这是因为 make 根据 Makefile 的指引执行了 tools/build.c ，它是为生成整个内核的镜像文件而设计的，默认的 build.c会将 bootsect、setup 和 system 内核的文件名，将三者做简单的整理后一起写入 Image 中。其中system 是第三个参数（argv[3]）。为完成实验，接下来给它打个小补丁，即忽略所有和system有关的内容。

执行

$ cd ~/oslab/linux-0.11
$ make BootImage
$ ../run

在setup.s中获取基本硬件参数并打印

setup.s 将获得硬件参数放在内存的 0x90000 处。原版 setup.s 中已经完成了光标位置、内存大小、显存大小、显卡参数、第一和第二硬盘参数的保存。

INITSEG = 0x9000 ! setup.s 将获得的硬件参数放在内存的 0x90000 处
entry _start
_start:
! 显示字符串 "Now we are in SETUP"
mov ah, #0x03 !BIOS中断0x10功能号ah=0x03读取光标的位置，并将结果返回保存在dx中
(dh为行，dl为列)
xor bh, bh
int 0x10
mov cx, #25 ! 显示字符串的长度
mov bx, #0x0007 ！bh为页号 bl为字符属性
mov bp, #msg2
mov ax, cs
mov es, ax ! es:bp 是将要显示的字符串的地址
mov ax, #0x1301 ！0x10功能号ah=0x13实现显示字符串，al=01，表示使用bl中的属性
值，即normal
int 0x10
! 获取基本硬件参数
mov ax, #INITSEG
mov ds, ax ! ds = 0x9000
! 读取光标的位置并写入 0x90000 处
mov ah, #0x03 ! 读入光标位置
xor bh, bh
int 0x10
mov [0], dx ! 将获取的光标位置dx写入 ds:[0]=0x90000 处
! 读取内存大小并写入内存中
mov ah, #0x88 !用 ah=0x88 调用 0x15 中断可以读出内存的大小,结果返回在ax中
int 0x15
mov [2], ax ! 将内存大小ax写入 ds:[2]=0x90002 处
! 从 0x41 处拷贝 16 个字节（磁盘参数表）
! 在 PC 机中 BIOS 设定的中断向量表中 int 0x41 的中断向量位置(4*0x41 =
0x0000:0x0104)存放的并不是中断程序的地址，而是第一个硬盘的基本参数表。
mov ax, #0x0000
mov ds, ax
lds si, [4 * 0x41] ！取中断向量0x41处的值
mov ax, #INITSEG
mov es, ax
mov di, #0x0004 !传到es:di 0x9000:0x0004=0x90004的位置
mov cx, #0x10 ! 重复 16 次，因为每个硬盘参数表有 16 个字节大小。
rep
movsb
! 准备打印参数
mov ax, cs
mov es, ax
mov ax, #INITSEG
mov ds, ax !ds和ss都设置为0x90000
mov ss, ax
mov sp, #0xFF00 !sp=0xff00
! 打印光标的位置
mov ah, #0x03 !BIOS中断0x10功能号ah=0x03读取光标的位置，并将结果返回保存在dx中(dh为
行，dl为列)
xor bh, bh
int 0x10
mov cx, #18
mov bx, #0x0007
mov bp, #msg_cursor
mov ax, #0x1301 ！0x10功能号ah=0x13实现显示字符串，al=01，表示使用bl中的属性值，即
normal
int 0x10
mov [0],dx !将光标位置写入 0x90000
call print_hex ! 调用 print_hex 显示信息
! 打印内存大小
mov ah, #0x03 !BIOS中断0x10功能号ah=0x03读取光标的位置，并将结果返回保存在dx中(dh为
行，dl为列)
xor bh, bh
int 0x10
mov cx, #14
mov bx, #0x0007
mov bp, #msg_memory
mov ax, #0x1301 ！0x10功能号ah=0x13实现显示字符串，al=01，表示使用bl中的属性值，即
normal
int 0x10
mov [2],dx !将光标位置写入 0x90002
call print_hex ! 调用 print_hex 显示信息
! 添加内存单位 KB
mov ah, #0x03 !BIOS中断0x10功能号ah=0x03读取光标的位置，并将结果返回保存在dx中(dh为
行，dl为列)
xor bh, bh
int 0x10
mov cx, #2
mov bx, #0x0007
mov bp, #msg_kb
mov ax, #0x1301 ！0x10功能号ah=0x13实现显示字符串，al=01，表示使用bl中的属性值，即
normal
int 0x10
! 打印柱面数
mov ah, #0x03 !BIOS中断0x10功能号ah=0x03读取光标的位置，并将结果返回保存在dx中(dh为
行，dl为列)
xor bh, bh
int 0x10
mov cx, #7
mov bx, #0x0007
mov bp, #msg_cyles
mov ax, #0x1301
int 0x10
mov dx, [4] !将0x90004处的值放入dx,在磁盘基本参数表中，柱面数的位移为0x0
call print_hex ! 调用 print_hex 显示信息
! 打印磁头数
mov ah, #0x03 !BIOS中断0x10功能号ah=0x03读取光标的位置，并将结果返回保存在dx中(dh
为行，dl为列)
xor bh, bh
int 0x10
mov cx, #8
mov bx, #0x0007
mov bp, #msg_heads
mov ax, #0x1301 ！0x10功能号ah=0x13实现显示字符串，al=01，表示使用bl中的属性值，即
normal
int 0x10
mov dx, [6] ！!将0x90006处的值放入dx，在磁盘基本参数表中，磁头数的位移为0x2
call print_hex ! 调用 print_hex 显示信息
! 打印扇区
mov ah, #0x03 !BIOS中断0x10功能号ah=0x03读取光标的位置，并将结果返回保存在dx中(dh为
行，dl为列)
xor bh, bh
int 0x10
mov cx, #10
mov bx, #0x0002
mov bp, #msg_sectors
mov ax, #0x1301
int 0x10
mov dx, [12] ！!将0x90012处的值放入dx,在磁盘基本参数表中，扇区数的位移为0x0e
call print_hex ! 调用 print_hex 显示信息
call print_nl ! 打印换行回车
inf_loop:
jmp inf_loop ! 设置一个无限循环
! 以 16 进制方式打印栈顶的 16 位数
print_hex:
mov cx, #4 ! 循环的次数，一个 dx 寄存器有 16 位，每 4 位显示一个 ASCII 字
符，因此需要循环 4 次
print_digit:
rol dx, #4 ! 循环左移，将 dx 的高 4 位移到低 4 位处
mov ax, #0xe0f ! ah=0x0e为int 0x10的子程序0x0e（显示一个字符串） al=要显示字符
的 ASCII 码
and al, dl ! 取 dl 的低 4 位，通过与运算放入 al 中
add al, #0x30 ! 数字 + 0x30 == 对应的 ASCII 码
cmp al, #0x3a ! 比较指令，仅对标志寄存器位有影响
jl outp ! jl 小于跳转
add al, #0x07 ! a~f 是 字符 + 0x37 == 对应的 ASCII 码
outp:
mov bx, #0x0007
int 0x10
loop print_digit
ret
print_nl:
mov ax, #0xe0d
int 0x10 ! 打印回车
mov al, #0xa
int 0x10 ! 打印换行
ret
! 提示信息
msg2:
.byte 13, 10
.ascii "Now we are in SETUP"
.byte 13, 10, 13, 10
msg_cursor:
.byte 13, 10
.ascii "Cursor position:"
msg_memory:
.byte 13,10
.ascii "Memory Size:"
msg_kb:
.ascii "KB"
msg_cyles:
.byte 13,10
.ascii "Cyls:"
msg_heads:
.byte 13,10
.ascii "Heads:"
msg_sectors:
.byte 13,10
.ascii "Sectors:"
.org 510 ！使得boot_flag在最后两个字节
boot_flag:
.word 0xAA55 ! 设置引导扇区标记 0xAA55，供BIOS中的程序加载引导扇区时识别使用，必
须位于引导扇区的最后两个字节中

再次执行

$ cd ~/oslab/linux-0.11
$ make BootImage
$ ../run

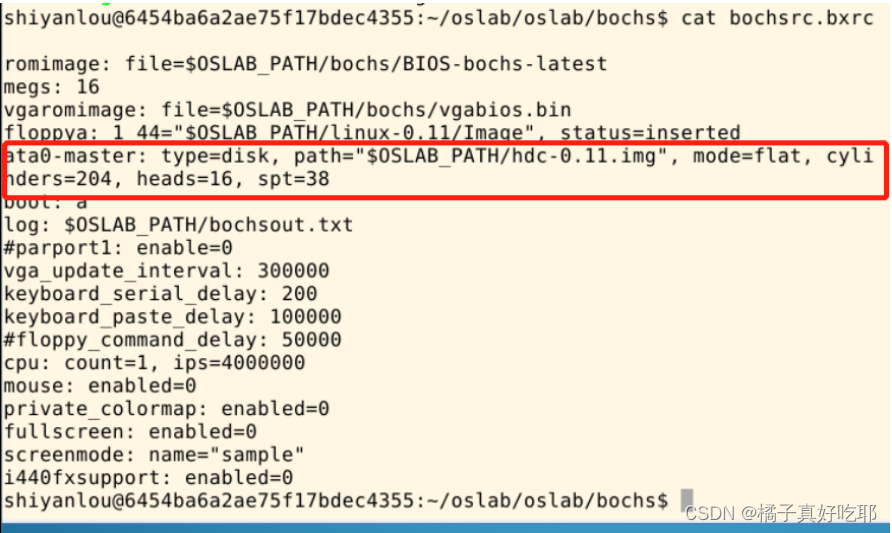

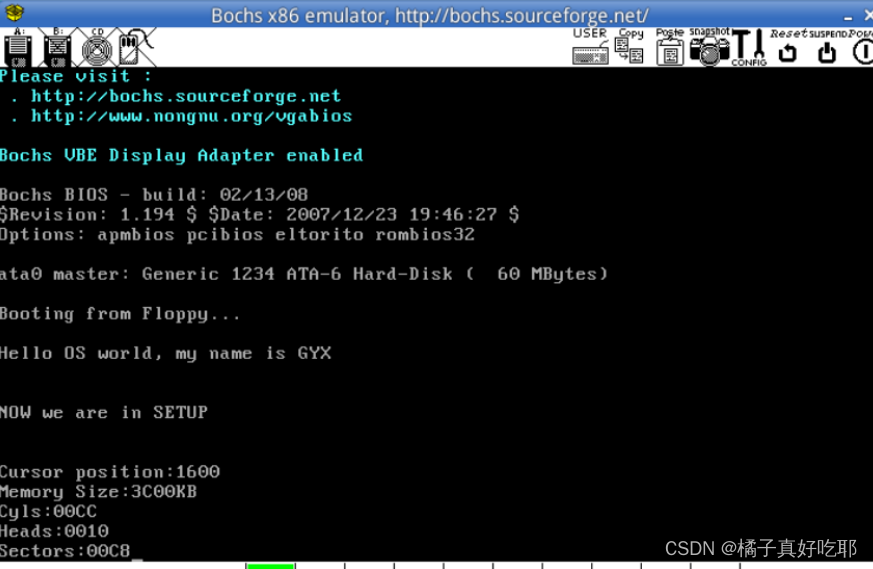

打开 Bochs 配置文件 bochs/bochsrc.bxrc，结果符合。Memory Size 是 0x3C00KB= 15MB，加上1MB 正好是 16MB

小结

上电前

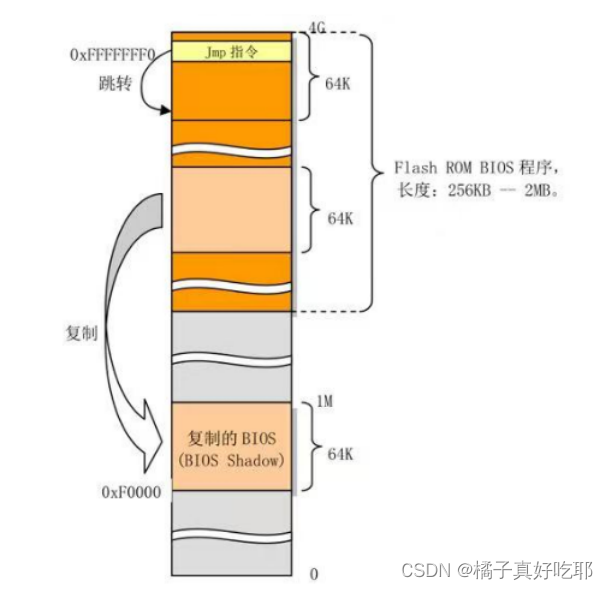

计算机上电初始化后，物理内存被设置为从地址0开始的连续区域，除了地址从0xA0000到0xFFFFF(630K到1M)和0xFFFE0000到0xFFFFFFFF(4G中最后一个64K)以外的所有内存被用作系统内存。
其中4G中最后一个64K存放的是BIOS程序，它主要用于计算机开机时执行系统各部分自检

具体执行顺序

执行bootsect.s

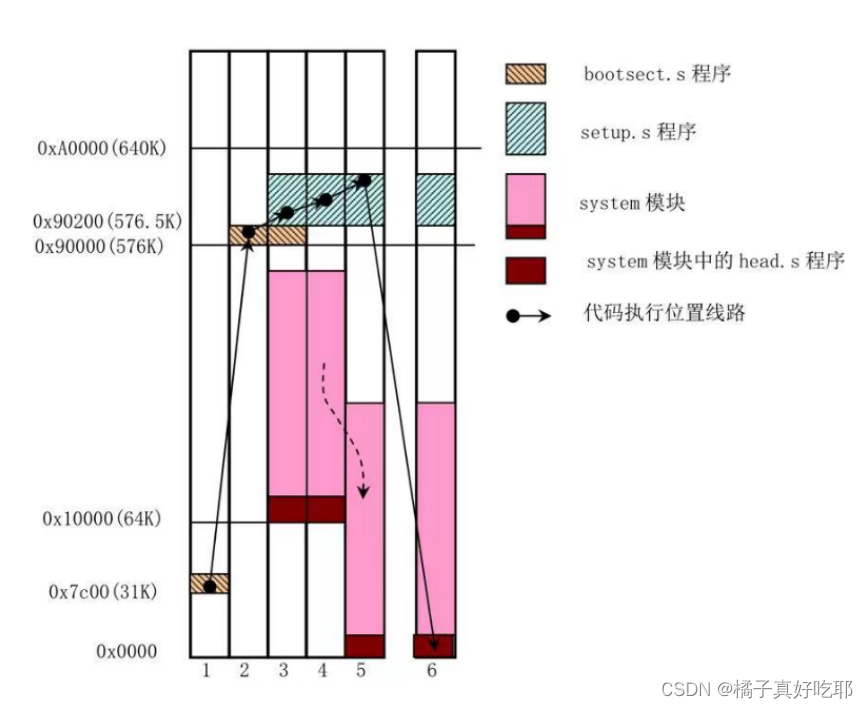

当bootsect.s被执行时候，bootsect会把自己移动到内存绝对地址0x90000处，并把从磁盘第二个扇区开始的4个扇区的setup模块读入到内存0x90200处，然后显示“Loding system…"，随后把内核中的其他部分（system)被读入到内存地址0x10000处。跳到setup程序的开始处执行setup程序，此时将控制权给setup

执行setup.s

执行setup.s，利用BIOS中断获取基本的硬件参数之后，将这些参数保存在0x90000开始的位置，然后setup把system模块从0x10000开始的位置移动到内存的起始位置0x00000处，这样system模块的代码地址也就是实际的物理地址。随后加载IDT和GDT表，通过设置寄存器cr0进入保护模式，接着跳转到system模块的最前面的部分head.s执行

执行head.s

在执行head.s过程中重新设置了IDT和GDT表，从而使得head.s在保护模式下运行。然后利用ret返回指令将预先放在堆栈中的main.c程序的入口地址弹出来，跳到system模块中的初始化程序main.c中继续执行

执行main

main函数进行一系列初始化工作，随后进入用户态，启动完成。

遇到的问题

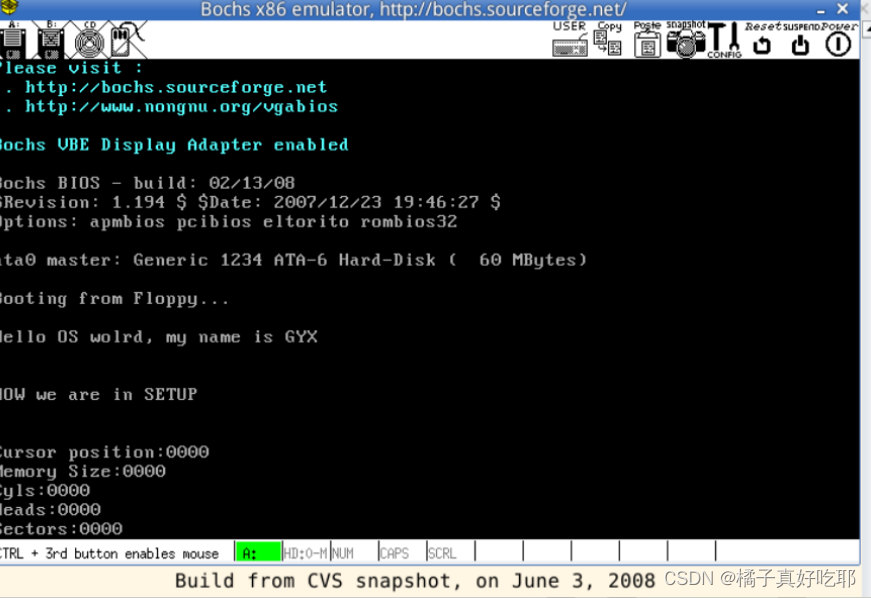

在打印基本硬件参数的实验中，获取到的数据如下图所示，可见数据全都是0，而且Memory size后面并没有KB，于是对照linux内核完全注释这本书重新查看了代码，发现在setup.s中的print_hex里面多了mov dx,(bp)，这个语句，再看一下代码，在call print_hex的时候，es:bp指向的是msg，所以dx中存放的是msg信息，无法打印成进制数字，因此导致print_hex执行变得没有意义，从而显示的都是0.

print_hex:
! 4 个十六进制数字
mov cx,#4
! 将(bp)所指的值放入 dx 中，如果 bp 是指向栈顶的话
mov dx,(bp)

在注释掉那条代码之后，重新运行，问题解决，查看boch的配置文件，发现结果吻合
