UML知识点自汇总（前4章复习用）

UML基本建模元素：构造块，规则，通用机制

      构造块包括：事物、关系、图

            事物包括：结构事物、行为事物、分组事物、注释事物

                        结构事物包括：类、接口、用例、协作、主动类、组件、节点

                        行为事物（动作事物）包括：交互、状态机、活动

                        分组事物（组织事物）主要是指，包。

                        注释事物（辅助事物）：注解，不需要注释时可以隐藏

            关系包括：关联、依赖、泛化、实现

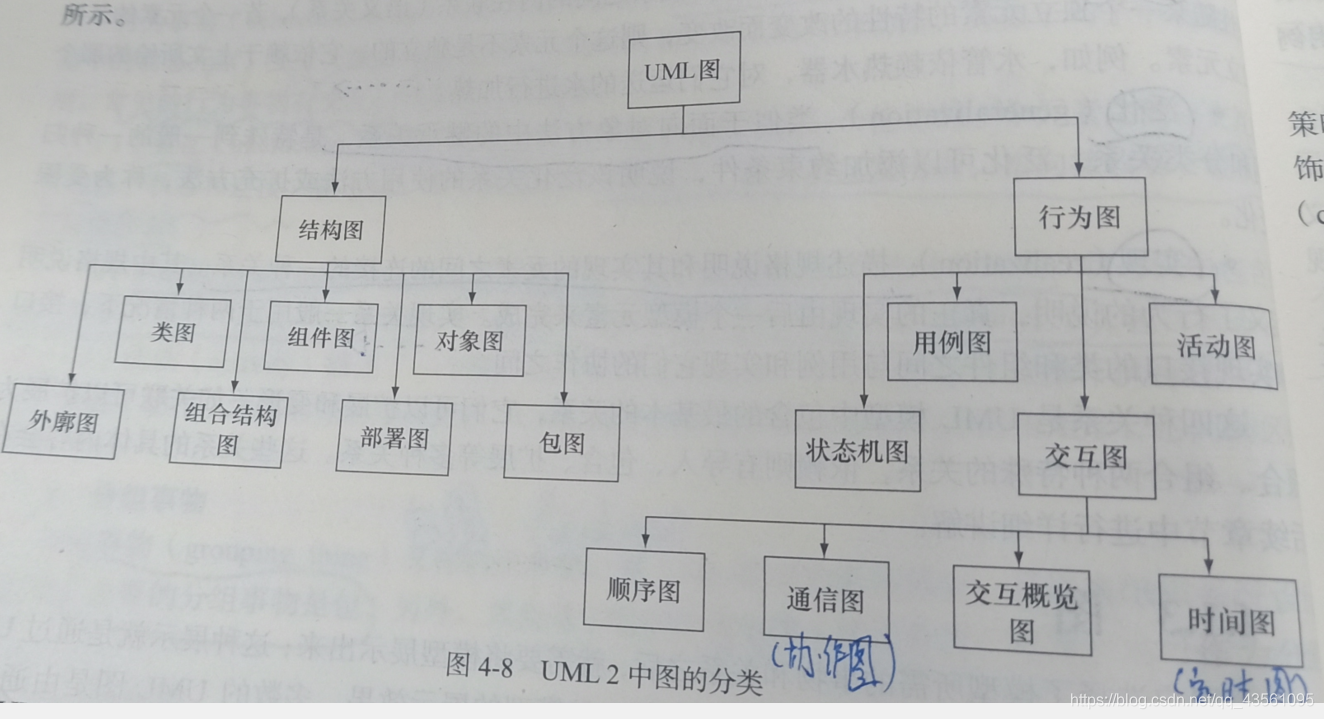

            图分为结构图和行为图

除了类与对象部署图组件图包图，其他的都是行为图！！！（便于记忆）

      通用机制包括：规约、修饰、通用划分、扩展机制

            规约：用来对系统的细节进行描述

            修饰：对规约的文字或者图形的表示（注释也是修饰）

            通用划分：类型-实例、接口-实现

                        类型-实例：通用描述符叫类型，特定元素叫实例ÿ
