初学LINUX笔记（4）磁盘和文件系统基础

看着鸟哥的课程一步一步的学习，记录一些自己的笔记，侵删。

文件系统

先来了解一下什么是文件系统

特性

每个操作系统使用的文件系统并不相同，Linux 的正统文件系统则为 Ext2 (Linux second extended file system, ext2fs)。

文件系统的运作与操作系统的文件数据有关，较新的操作系统的文件数据除了文件实际内容外，通常还有非常多的属性，例如之前提过的rwx等。

文件系统通常会将文件属性和文件内容放在不同的区块，其中权限和属性放到inode中，实际数据放到data block中。同时还有一个**超级区块（superblock）**用于记录整个文件系统的整体信息，其中包括inode和block的总数、使用量、剩余量等。

Linux的EXT2文件系统

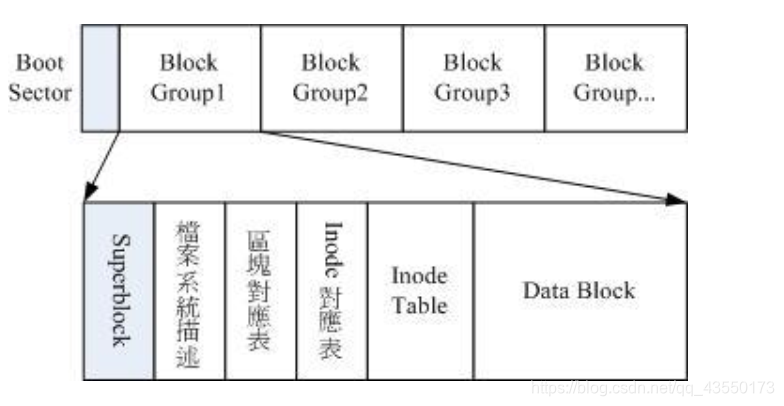

EXT2文件系统示意图如下：

EXT2文件系统在格式话的时候基本上都是区分为多个区块组群（block group），每个区块群组都有独立的inode/block/superblock系统。
其中文件系统最前面的为启动扇区，启动扇区可以安装开机管理程序。

每个区块组群的六个主要内容介绍如下

data block 资料区块

data block 是用来放置文件内容数据的，在EXT2文件系统中所支持的block大小有1k，2k，4k三种，在格式化的时候block大小被固定。

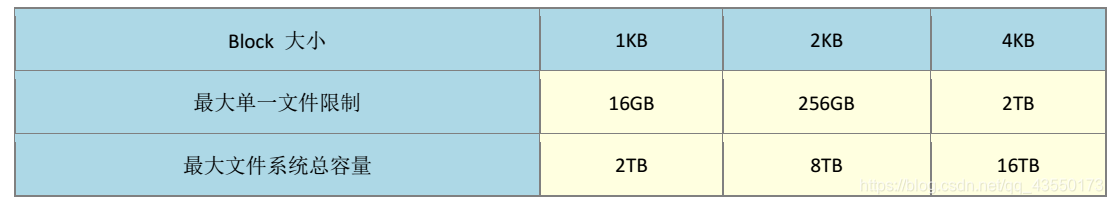

注意：block的大小会对EXT2文件系统有限制

block还有如下基本限制：

• 原则上，block的大小与i数量在格式化后就不能进行修改（除非重新格式化）
• 每个block内最多只能存放一个文件的数据
• 如果一个文件的大小大于block的大小，则一个文件就会占用多个block数量
• 如果一个文件的大侠小于block的大小，则block的剩余容量就不能再被使用了（磁盘空间会被浪费）

综上

• 如果你的文件都较小，却选用较大的block，那么就会产生一些容量上的浪费
• 如果你的文件都较大，却选用较小的block，那么一个文件就会占用较多的block，inode则需要记录更多的block号码，会造成文件系统的不良读写效果。

inode table （inode表格）

inode记录的文件数据至少有：

• 该文件的存取模式（read/write/excute）
• 该文件的拥有者与组群（owner/group）
• 该文件的容量
• 该文件建立或状态改变的时间（ctime）
• 最近一次读取的时间（atime）
• 最近修改的时间（mtime）
• 定于文件特性的旗标（flag），例如setuid等
• 该文件真正内容的指向（pointer）

与data block相同的是，inode的数量和大小也是在格式化的时候就已经固定了，同时也有一定的限定：

• 每个inode大小均为128bytes
• 每个文件都仅占用一个inode，所以一个文件系统能建立的文件舒利昂与inode数量有关
• 系统读取文件需要先找到inode，并分析inode所记录的权限与用户是否符合，如果符合才能够开始实际读取block的内容

superblock（超级区块）

superblock是用于记录整个filesystem相关信息的地方，没有superblock，就没有filesystem

其中记录的主要信息有：

• block和inode的总量
• 未使用和已使用的inode/block数量
• block和inode的大小
• filesystem的挂载时间，最近一次写入数据的时间、最近一次检验磁盘的时间等文件系统的相关信息
• 一个valid bit数值，如果此文件系统已被挂载，则valid bit为0，若违背挂载，则valid bit为1

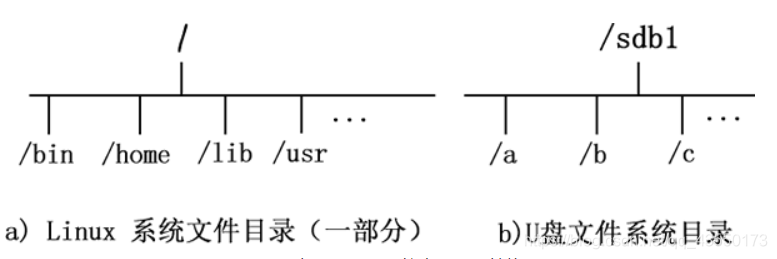

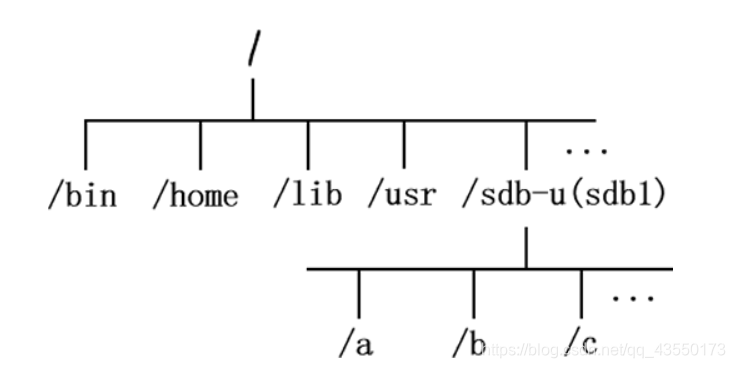

  （PS：挂载指的就是将设备文件中的顶级目录连接到 Linux 根目录下的某一目录（最好是空目录），访问此目录就等同于访问设备文件，如下图）



filesystem description（文件系统描述说明）

用于描述每个block group的开始与结束的block号码，以及每个区段分别位于哪一个block号码之间。

block bitmap（区块对照表）

用于记录那些block是空的，方便系统很快找到可以使用的空间来处理文件。

inode bitmap（inode对照表）

与block bitmap功能类似，用于记录未使用的inode号码。

dumpe2fs：查询EXT家族superblock信息

dumpe2fs [-bh] 装置文件名

• 这里的装置文件名即为挂载在Linux上装置的文件，例如/dev/vad5。

目录树的读取

之前提过，对文件名的更改以及删除等操作是与目录的w权限有关的，这是因为文件名并不储存于block中，而是储存于对应目录的block中。同样，我们读取文件是经过目录的inode和block的，然后再找到待读取文件inode，最后读取想要的文件block内的数据。

目录树是由根目录开始读起的，下面以读取/etc/passwd文件为例：

1. / 的inode：通过挂载点的信息找到inode为128的根目录inode，并且inode规范的权限让我们可以读取该block的内容（rx）。
2. / 的block：经过上一个步骤取得block的号码，并找到该内容有etc/目录的inode号码
3. etc/ 的inode：读取inode号码得知该用户拥有rx的权限，因此可以读取etc/的block内容
4. etc/的block：经过上面几个步骤取得的block号码，并找到该内容有passwd文件的inode号码
5. passwd的inode：读取inode号码得知该用户拥有r的权限，因此可以读取改文件的block内容
6. passwd的block：最后将block内容的数据读取出来

ps，查询inode等信息可以如下：

文件的存取和日志式文件系统的功能

文件和目录的新建需要block bitmap 和inode bitmap。具体操作过程如下：

1. 先确定用户对欲新增的文件的目录是否有wx的权限，如果有才能够进行添加操作
2. 根据inode bitmap找到没有使用的inode号码，并将新文件的权限和属性写入
3. 根据blocck bitmap找到没有使用中的block号码，并将实际的数据写入到该block中，并且根性inode的block指向数据
4. 将刚刚写入的inode和block数据同步更新inode bitmap 和block bitmap， 并更新superblock的内容

一般将superblock， inode bitmap 以及block bitmap区段称为metadata（中介资料）。因为这几个区段的数据经常发生变化，每次增加移除等操作都会对这三个区段造成数据的改写。

数据的不一致状态

如果上述四个步骤都顺利完成则没有问题，如果在运行的过程中，出现中断（例如断电，系统核心发生错误等）而导致写入的数据只有inode table和data block而已，最后一个同步跟新中介数据的步骤没有完成。
所以工程师对文件的添加操作进行了如下改进：

1. 预备：当系统需要写入一个文件的时候，会先在日志记录区块中记录某个文件准备写入的信息
2. 实际写入：开始写入文件的权限和数据，然后开始更新中介资料的数据
3. 结束：完成数据与中介资料的更新后，在日志记录区块中完成改文件的记录

所以我们只需要去检查日志记录区块，即可得知哪个文件出现了问题。

Linux文件系统的运作

数据需要加载到内存中，CPU才能对数据进行处理，如果文件较大，则将会消耗大量的时间在磁盘的写入和读取上，导致效率的降低。
Linux中处理的方法如下（之前有提到过的）：

系统加载一个文件到内存后，如果改文件没有被更改过，那么在内存区段的文件数据就会被设定为clean，如果被更改过，那么就会被设定为dirty。此时所有的动作都在内存中执行，并没有写入到磁盘中。系统会不定时的将内存中设定为dirty的数据写入到磁盘中，保持磁盘与内存数据的一致。

因为内存的速度比磁盘快，所以如果能将常用的文件放置到内存中，那么就会增加系统的性能，所以linux的文件系统和内存有很大的关系：

• 系统会将常用的文件数据放置到主存储器的缓冲区中，用来加速文件系统的读写，因此linux的物理内存最后都会备用光，以达到加速系统效能
• 可以手动使用sync来强制内存中设定为dirty的文件写回到磁盘中去
• 如果正常关机，那么关机指令将会呼叫sync来将内存数据写回到磁盘中去
• 如果不正常关机，数据尚未写回到磁盘中去，因此重启会花费大量的时间来进行磁盘检验，甚至可能导致文件系统的损毁（非磁盘损毁）

挂载点

挂载： 将文件系统和目录树结合的动作我们称为挂载

注意： 挂载点必须是目录，并且该目录为进入文件系统的入口，必须要挂载到目录树的某个目录后才能够使用这个文件系统。

XFS文件系统

EXT文件系统虽然支持度最广，但是格式化超慢，因为EXT文件系统对于文件格式化的处理方式为预先规划出所有inode/block/meta data等数据，未来系统可以直接使用，不需要动态配置。但是当磁盘的容量越来越大后，文件系统预先分配inode和block就消耗了大量的时间。

综上，从centos7开始，文件系统预设为XFS。XFS可以具备所有EXT4文件系统有的功能。他的资源主要规划为：资料区data section、 一个文件系统登录区 log section 、实时运作区realtime section。主要内容如下：

资料区

与ext类似，包括了inode、data block、superblock等数据。与ext不同的是，inode和block都是在系统需要的时候才进行动态配置的， 所以有较快的格式化速度。

文件系统活动登录区

主要用于记录文件系统的变化，和之前提到的EXT相同，只有当文件完整写入到数据区后，记录才会被终结。
这个区块的磁盘活动相当频繁，因为文件系统所有的动作都会在这个区块内记录。为了提高工作效率，XFS允许指定外部的磁盘作为文件系统的日志区块，例如可以将ssd磁盘作为xfs的登陆区。

实时运作区

文件建立时，xfs会在区段内找到一个或数个extent区块，将这个文件放置在区块内，等到分配完成后，再写入到资料区的inode和block中去，extent的大小在格式化的时候指定，范围为4K~1G。
