Rational Rose画类图时让方法带上形参并显示

最新推荐文章于 2025-01-14 23:52:13 发布
最新推荐文章于 2025-01-14 23:52:13 发布
阅读量5.8k 收藏 50
点赞数 15
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_43518638/article/details/109245319
版权

OpenSpecification 方法插入 形参定义 软件开发 编辑规范
关键词由优快云通过智能技术生成
本文档详细介绍了如何在软件开发中操作OpenSpecification，包括选择operation、插入方法、定义Specification的Details以及添加形参的步骤。通过这些步骤，开发者可以更有效地构建和展示类的方法签名。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

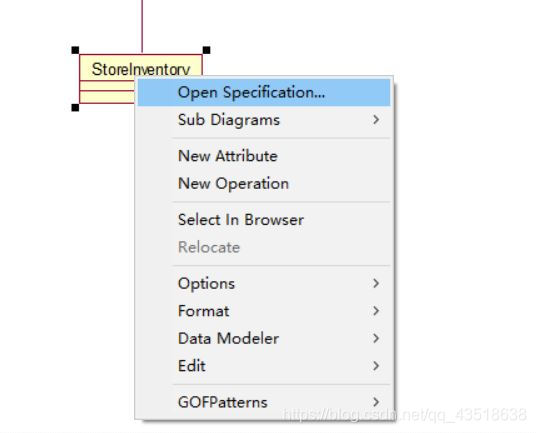

1、单击选中类，选择Open Specification…
在这里插入图片描述

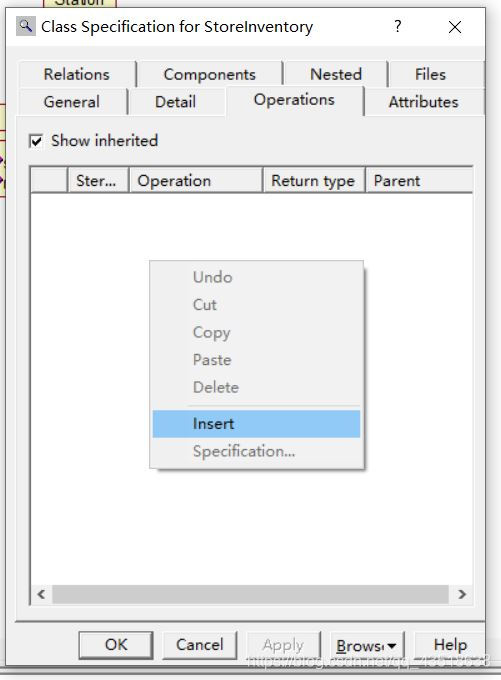

2、选择operation，鼠标单击空白处，插入方法


在这里插入图片描述
在这里插入图片描述

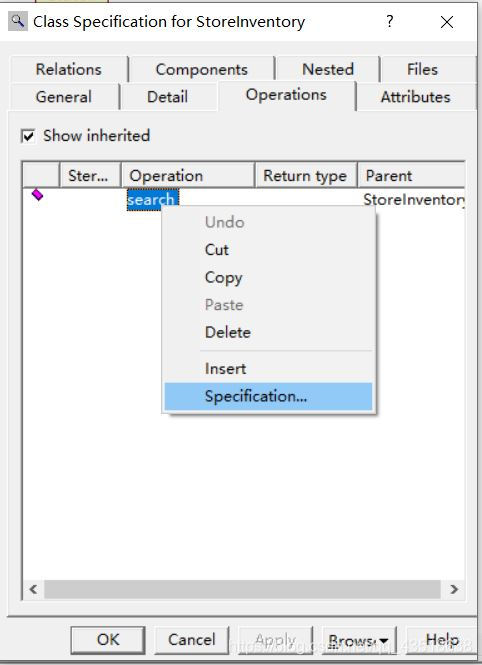

3、选中方法，鼠标单击右键，选择Specification…


在这里插入图片描述

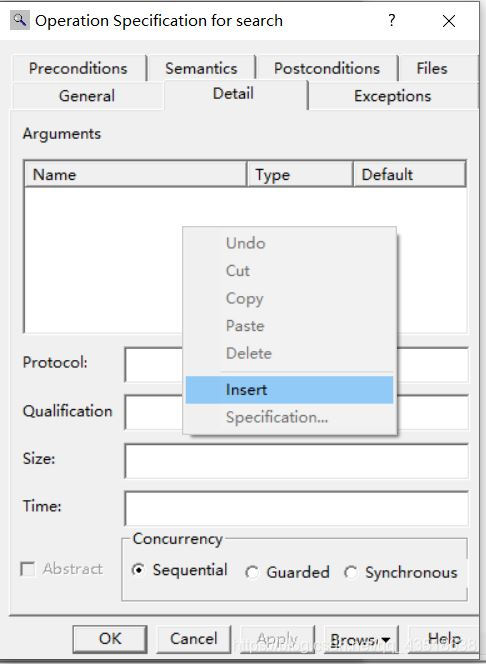

4、选择Details，并在Arguments中的空白处插入形参


在这里插入图片描述
在这里插入图片描述

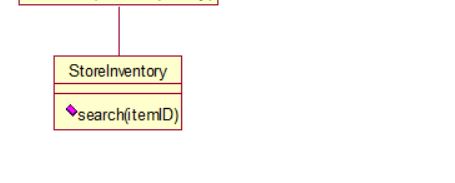

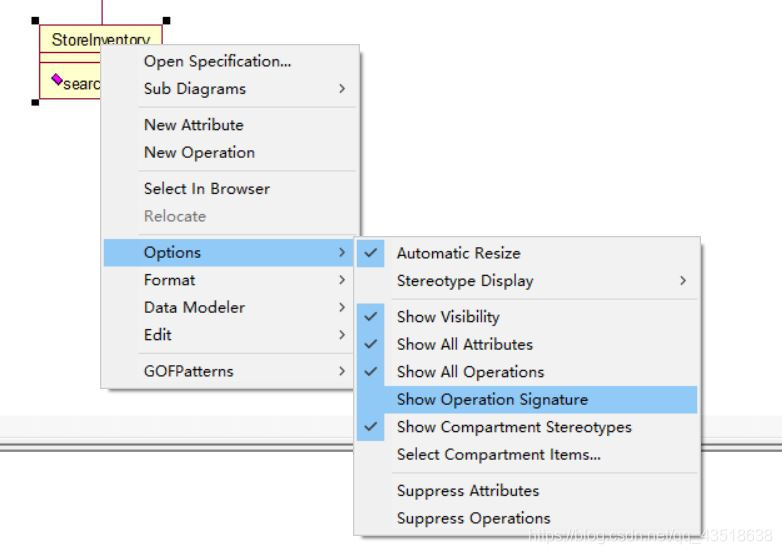

5、创建完成之后，再次右键选中该类，在Options中选择 Show Opration Signature，即可显示形参。


在这里插入图片描述在这里插入图片描述
