超级SIM之SWP协议学习笔记

一、前言-NFC

1、NFC现场支付两个要素

• 安全模块SE（Security Element）
• 非接触通信

2、IC卡广泛使用的非接通信技术

• ISO 14443 Type A：国内常用
• ISO 14443 Type B：欧洲、美国的公交、银行系统有所应用，国内少量应用
• Mifare Classical基于ISO 14443 Type A但拥有私有加密算法，国内一卡通及公交领域较多应用
• Felica应用仅限日本、香港少数地区

3、NFC技术使用场景

• 卡模拟模式：手机支付、手机票、一卡通、会员卡...
• P2P模式：名片交换、设备间数据传输、社交网络...
• 读卡器模式：智能广告、位置服务、内容分发...

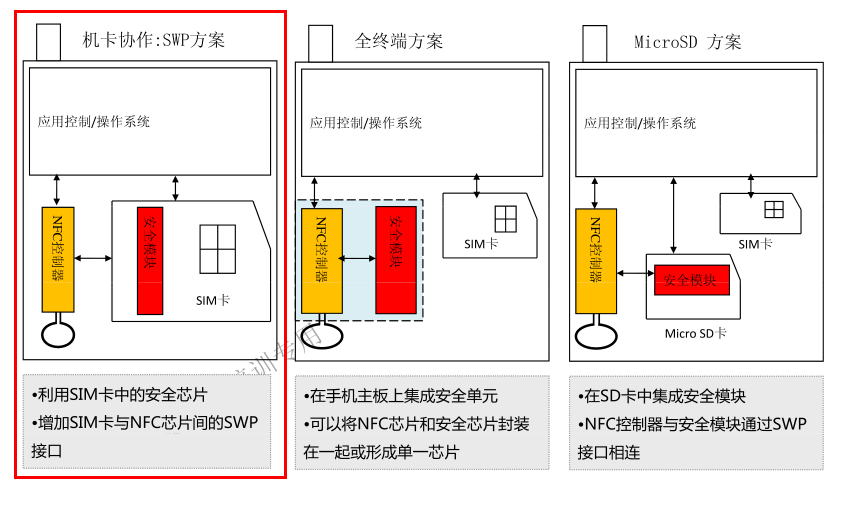

4、NFC终端三种技术解决方案

NFC终端三种技术解决方案

• 利用SIM卡作为安全芯片（SE）控制NFC芯片的应用操作

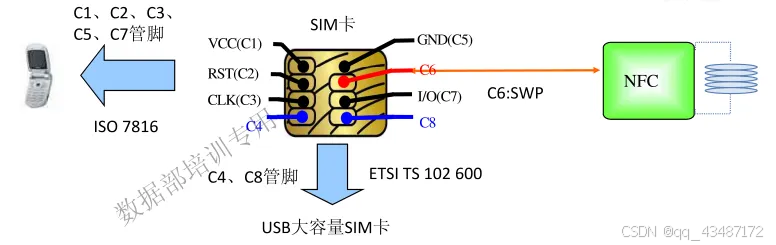

• NFC芯片和SIM卡间接口：SWP
• SWP兼容现有SIM卡的8个管脚

标机卡协作：SWP方案

二、参考规范

1.ETSI TS 102 613 V15.0.0 （SWP技术规范）

2.ETSI TS 102 694-1 V14.0.0 （SWP测试方法终端部分）

3.ETSI TS 102 694-2 V9.4.0 （SWP测试方法UICC部分）

三、概述

        SWP协议即单线协议（Single Wire Protocol），是目前ETSI已有成熟技术要求和测试方法的一种用于在非接触通信模块（CLF）与USIM卡之间传输信息的接口协议，确切来说SWP协议定义了CLF模块和USIM卡内的芯片传输信息的物理连接形式和底层信号传输要求等（包括物理层、数据链路层）。

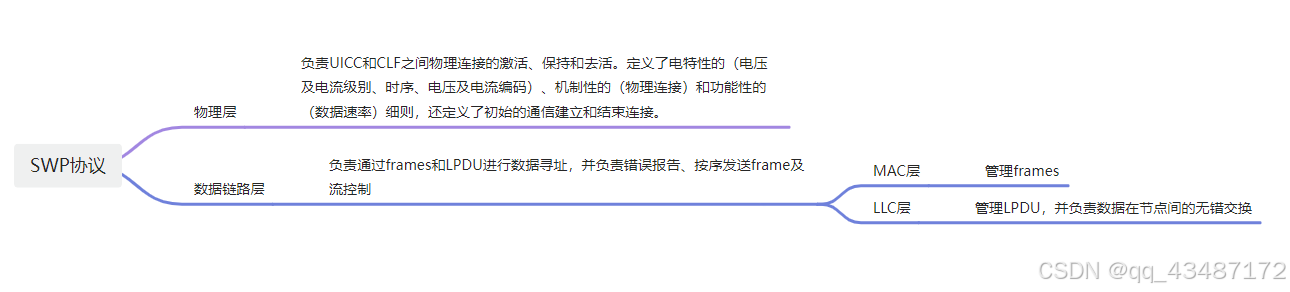

SWP协议总览

SWP&HCI架构

四、单线协议原理

        SWP协议是UICC卡与
