python计算机视觉——图像局部描述符

1. Harris 角点检测

1.1 Harris 角点检测原理

Harris角点检测算法是最简单的角点检测方法之一。它的基本思想是使用一个固定窗口在图像上进行任意方向上的滑动，比较滑动前与滑动后两种情况，窗口中的像素灰度变化程度，如果存在任意方向上的滑动，都有着较大灰度变化，那么我们可以认为该窗口中存在角点。
用数学方法来刻画角点特征：

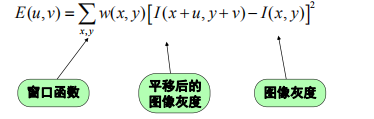

当窗口发生[u,v]移动时，那么滑动前与滑动后对应的窗口中的像素点灰度变化描述如下：

公式解释：
[u,v]是窗口的偏移量
(x,y)是窗口内所对应的像素坐标位置，窗口有多大，就有多少个位置
w(x,y)是窗口函数，最简单情形就是窗口内的所有像素所对应的w权重系数均为1。但有时候，我们会将w(x,y)函数设定为以窗口中心为原点的二元正态分布。如果窗口中心点是角点时，移动前与移动后，该点的灰度变化应该最为剧烈，所以该点权重系数可以设定大些，表示窗口移动时，该点在灰度变化贡献较大；而离窗口中心(角点)较远的点，这些点的灰度变化几近平缓，这些点的权重系数，可以设定小点，以示该点对灰度变化贡献较小，那么我们自然想到使用二元高斯函数来表示窗口函数,所以通常窗口函数有如下两种形式：

根据上述表达式，当窗口处在平坦区域上滑动，可以想象的到，灰度不会发生变化，那么E(u,v) = 0；如果窗口处在比纹理比较丰富的区域上滑动，那么灰度变化会很大。算法最终思想就是计算灰度发生较大变化时所对应的位置，当然这个较大是指针任意方向上的滑动，并非单指某个方向。

参考博客查看详解

1.2 Harris角点检测实例代码

# -*- coding: utf-8 -*-
from pylab import *
from PIL import Image
from PCV.localdescriptors import harris

"""
Example of detecting Harris corner points (Figure 2-1 in the book).
"""

# 读入图像
im = array(Image.open('C://Users//Garfield//Desktop//01.jpg').convert('L'))

# 检测harris角点
harrisim = harris.compute_harris_response(im)

# Harris响应函数
harrisim1 = 255 - harrisim

figure()
gray()

#画出Harris响应图
subplot(141)
imshow(harrisim1)
print(harrisim1.shape)
axis('off')
axis('equal')

threshold = [0.01, 0.05, 0.1]
for i, thres in enumerate(threshold):
    filtered_coords = harris.get_harris_points(harrisim, 6, thres)
    subplot(1, 4, i+2)
    imshow(im)
    print(im.shape)
    plot([p[1] for p in filtered_coords], [p[0] for p in filtered_coords], '*')
    axis('off')

#原书采用的PCV中PCV harris模块
#harris.plot_harris_points(im, filtered_coords)

# plot only 200 strongest
# ha
