本文展示了四个路由器(r1-r4)的具体配置实例，包括PPP认证、NAT转换、GRE隧道及NHRP配置、静态路由和RIP动态路由设置等内容。通过这些配置实现不同网络间的互连互通。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

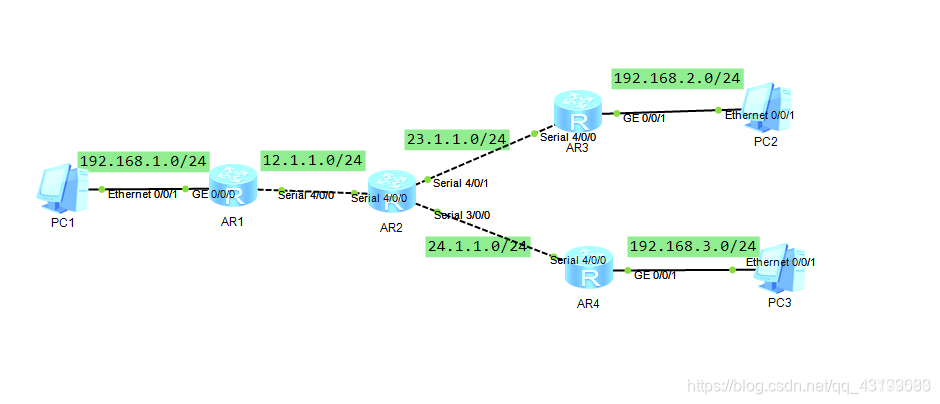

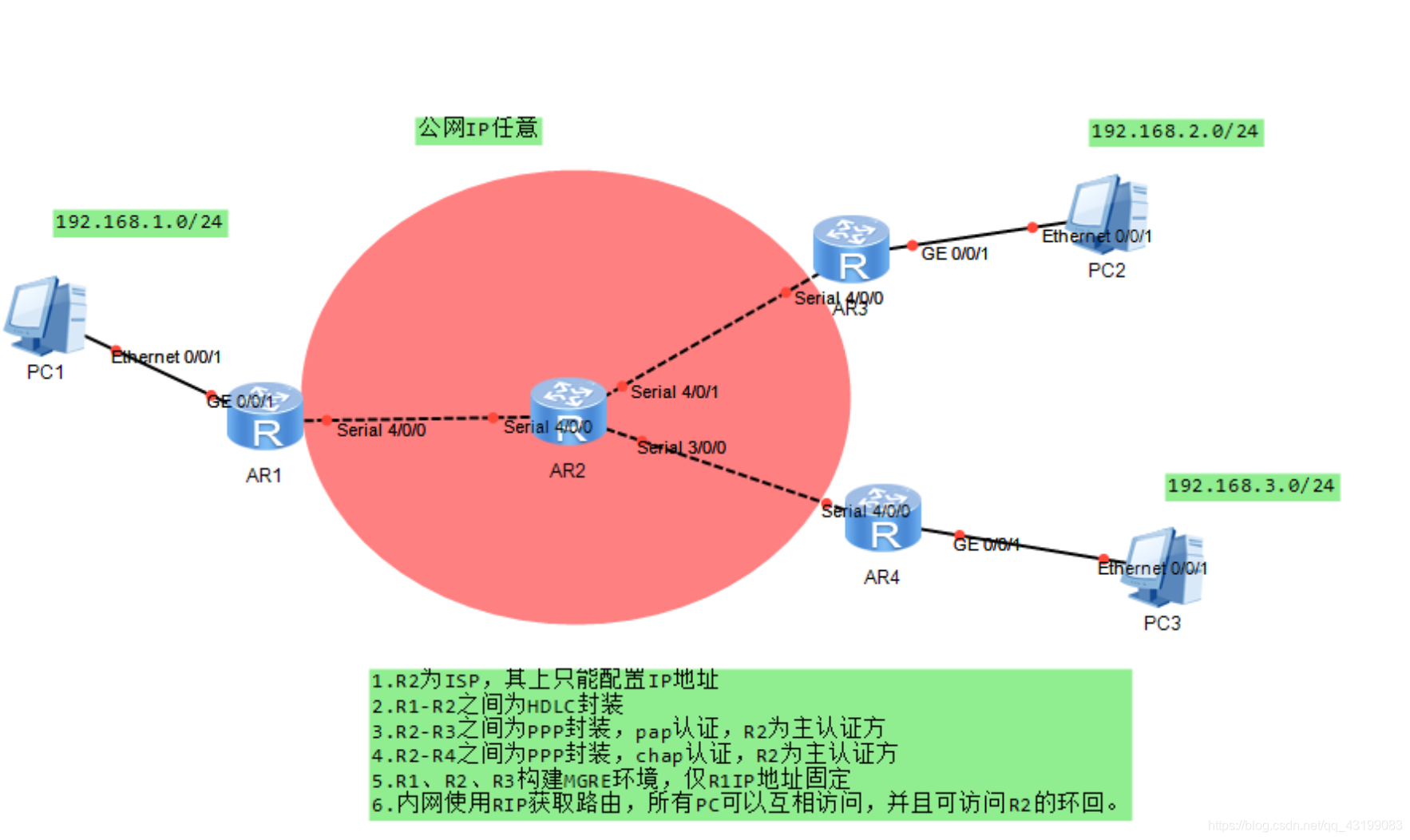

拓扑图

在这里插入图片描述
在这里插入图片描述

<r1>dis cu
[V200R003C00]
#
 sysname r1
#
 board add 0/4 2SA
#
 snmp-agent local-engineid 800007DB03000000000000
 snmp-agent
#
 clock timezone China-Standard-Time minus 08:00:00
#
portal local-server load flash:/portalpage.zip
#
 drop illegal-mac alarm
#
 wlan ac-global carrier id other ac id 0
#
 set cpu-usage threshold 80 restore 75
#
acl number 2000
 rule 10 permit source 192.168.1.0 0.0.0.255
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$
 local-user admin service-type http
#
firewall zone Local
 priority 15
#
interface Serial4/0/0
 link-protocol ppp
 ip address 12.1.1.1 255.255.255.0
 nat outbound 2000
#
interface Serial4/0/1
 link-protocol ppp
#
interface GigabitEthernet0/0/0
 ip address 192.168.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
#
interface GigabitEthernet0/0/2
#
interface NULL0
#
interface Tunnel0/0/0
 ip address 100.1.1.1 255.255.255.0
 undo rip split-horizon
 tunnel-protocol gre p2mp
 source 12.1.1.1
 nhrp entry multicast dynamic
 nhrp network-id 100
#
rip 1
 version 2
 network 192.168.1.0
 network 100.0.0.0
#
ip route-static 0.0.0.0 0.0.0.0 12.1.1.2
#
user-interface con 0
 authentication-mode password
user-interface vty 0 4
user-interface vty 16 20
#
wlan ac
#
return

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

<r2>dis cu
[V200R003C00]
#
 sysname r2
#
 board add 0/3 2SA
 board add 0/4 2SA
#
 snmp-agent local-engineid 800007DB03000000000000
 snmp-agent
#
 clock timezone China-Standard-Time minus 08:00:00
#
portal local-server load flash:/portalpage.zip
#
 drop illegal-mac alarm
#
 wlan ac-global carrier id other ac id 0
#
 set cpu-usage threshold 80 restore 75
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$
 local-user admin service-type http
 local-user huawei password cipher %$%$|l;s~wg(S>^~pyP'm^5$M^t4%$%$
 local-user huawei service-type ppp
#
firewall zone Local
 priority 15
#
interface Serial3/0/0
 link-protocol ppp
 ppp authentication-mode chap
 ip address 24.1.1.1 255.255.255.0
#
interface Serial3/0/1
 link-protocol ppp
#
interface Serial4/0/0
 link-protocol ppp
 ip address 12.1.1.2 255.255.255.0
#
interface Serial4/0/1
 link-protocol ppp
 ppp authentication-mode pap
 ip address 23.1.1.1 255.255.255.0
#
interface GigabitEthernet0/0/0
#
interface GigabitEthernet0/0/1
#
interface GigabitEthernet0/0/2
#
interface NULL0
#
user-interface con 0
 authentication-mode password
user-interface vty 0 4
user-interface vty 16 20
#
wlan ac
#
return
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

<r3>dis cu
[V200R003C00]
#
 sysname r3
#
 board add 0/4 2SA
#
 snmp-agent local-engineid 800007DB03000000000000
 snmp-agent
#
 clock timezone China-Standard-Time minus 08:00:00
#
portal local-server load flash:/portalpage.zip
#
 drop illegal-mac alarm
#
 wlan ac-global carrier id other ac id 0
#
 set cpu-usage threshold 80 restore 75
#
acl number 2000
 rule 5 permit source 192.168.2.0 0.0.0.255
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$
 local-user admin service-type http
#
firewall zone Local
 priority 15
#
interface Serial4/0/0
 link-protocol ppp
 ppp pap local-user huawei password cipher %$%$`&fr%hjyOJbNRJ9d{2xC,.g2%$%$
 ip address 23.1.1.2 255.255.255.0
 nat outbound 2000
#
interface Serial4/0/1
 link-protocol ppp
#
interface GigabitEthernet0/0/0
#
interface GigabitEthernet0/0/1
 ip address 192.168.2.1 255.255.255.0
#
interface GigabitEthernet0/0/2
#
interface NULL0
#
interface Tunnel0/0/0
 ip address 100.1.1.2 255.255.255.0
 tunnel-protocol gre p2mp
 source 23.1.1.2
 nhrp network-id 100
 nhrp entry 100.1.1.1 12.1.1.1 register
#
rip 1
 version 2
 network 192.168.2.0
 network 100.0.0.0
#
ip route-static 0.0.0.0 0.0.0.0 23.1.1.1
#
user-interface con 0
 authentication-mode password
user-interface vty 0 4
user-interface vty 16 20
#
wlan ac
#
return
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~··

<r4>dis cu
[V200R003C00]
#
 sysname r4
#
 board add 0/4 2SA
#
 snmp-agent local-engineid 800007DB03000000000000
 snmp-agent
#
 clock timezone China-Standard-Time minus 08:00:00
#
portal local-server load flash:/portalpage.zip
#
 drop illegal-mac alarm
#
 wlan ac-global carrier id other ac id 0
#
 set cpu-usage threshold 80 restore 75
#
acl number 2000
 rule 5 permit source 192.168.3.0 0.0.0.255
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$
 local-user admin service-type http
#
firewall zone Local
 priority 15
#
interface Serial4/0/0
 link-protocol ppp
 ppp chap user huawei
 ppp chap password cipher %$%$kTdO7%d$VRP{"6Tdp1C.,"/J%$%$
 ip address 24.1.1.2 255.255.255.0
 nat outbound 2000
#
interface Serial4/0/1
 link-protocol ppp
#
interface GigabitEthernet0/0/0
#
interface GigabitEthernet0/0/1
 ip address 192.168.3.1 255.255.255.0
#
interface GigabitEthernet0/0/2
#
interface NULL0
#
interface Tunnel0/0/0
 ip address 100.1.1.3 255.255.255.0
 tunnel-protocol gre p2mp
 source 24.1.1.2
 nhrp network-id 100
 nhrp entry 100.1.1.1 12.1.1.1 register
#
rip 1
 version 2
 network 192.168.3.0
 network 100.0.0.0
#
ip route-static 0.0.0.0 0.0.0.0 24.1.1.1
#
user-interface con 0
 authentication-mode password
user-interface vty 0 4
user-interface vty 16 20
#
wlan ac
#
return
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

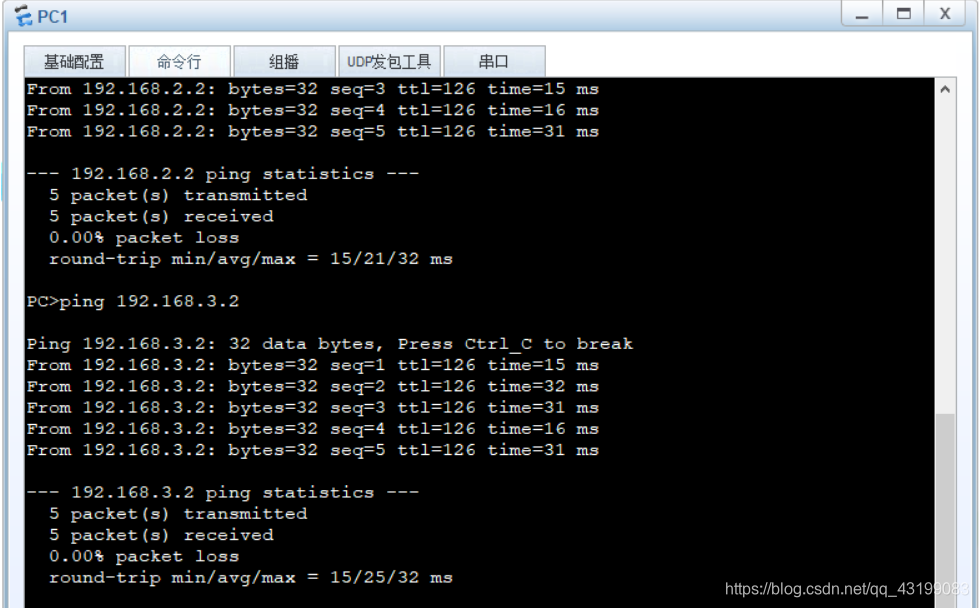

在这里插入图片描述

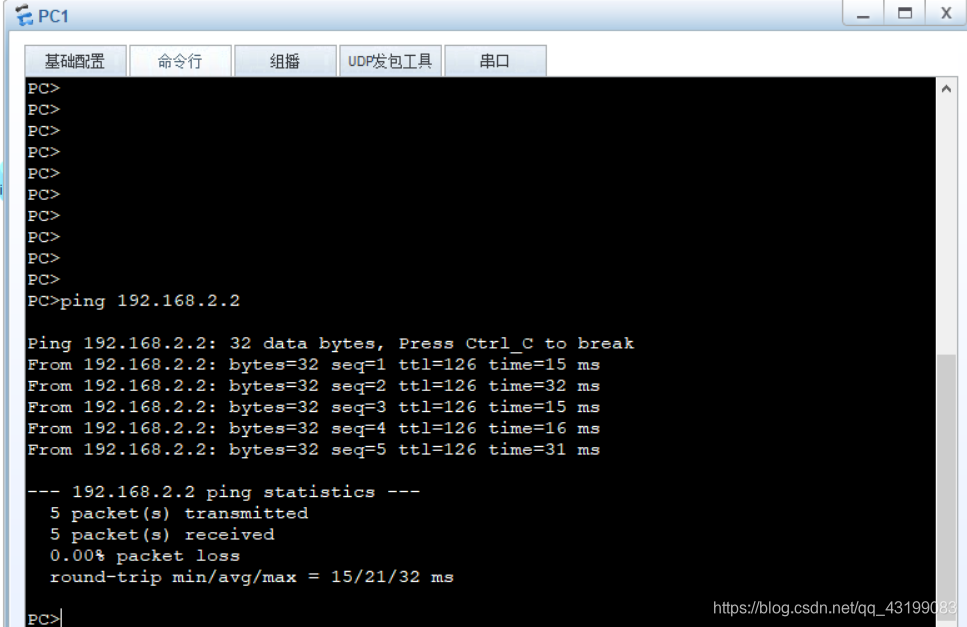

在这里插入图片描述

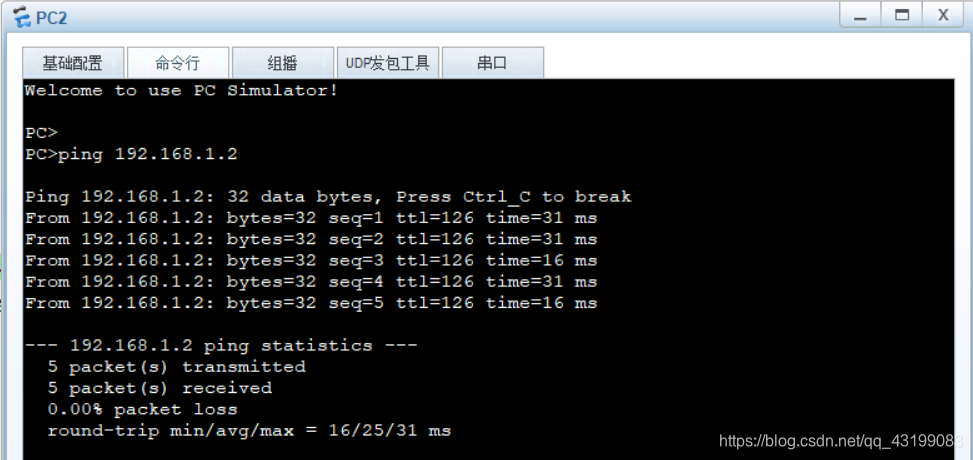

在这里插入图片描述
在这里插入图片描述
