如何搞懂交换机以及实现vlan间的通信

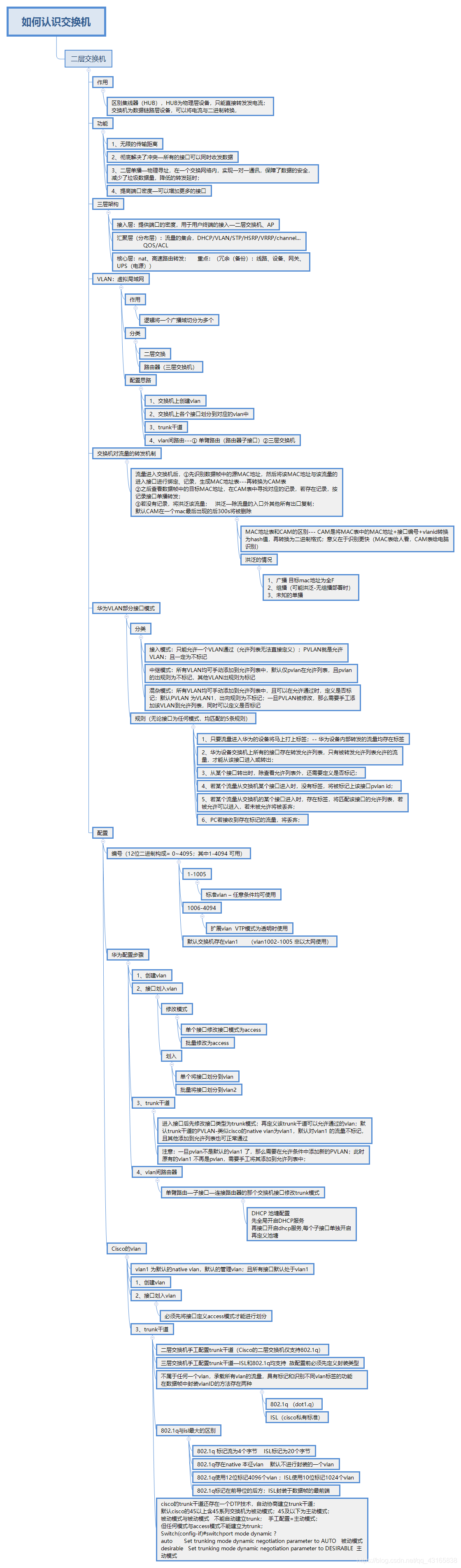

知识框架

实战演练

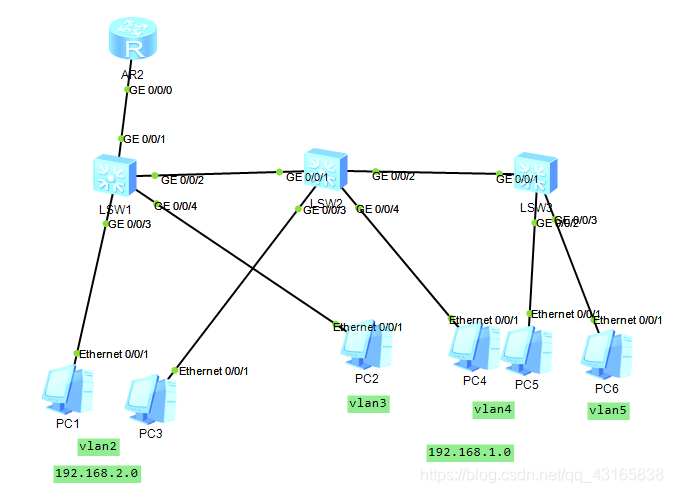

搭建如下拓扑图，配置要求：① pc1和pc3所在接口为access，pvlan为vlan2；②pc2、4、5、6处于同一网段，其中pc2可以访问pc4、5、6，pc4可以访问pc5，不可以访问pc6；③pc5不能访问pc6

一、根据实验要求搭建拓扑
二、主要配置思路：
1、添加vlan，划入vlan到对应接口，修改允许列表以及PVID
注：因为pc1、3在同一网段，也为接入模式，所以他两访问其他网段需要依靠路由器，pc2、4、5、6同理；但是pc2可以访问4、5、6，并且4可以访问5，不能访问6（此处为4、5都不可以访问6，所以可以将pc1、3划入vlan2；pc2划入vlan3；pc4、5划入vlan4；pc6划入vlan5.或者要是为4不能访问6，而5可以访问6的话，应该将4、5划分到不同vlan，即pc2、4、5、6各属于一个vlan（vlan3、4、5、6））；

2、因为vlan3、4、5经过sw1去往路由器时，因为路由器物理接口不区分vlan，所以在sw
