曼切斯特编码原理以及FPGA实现

---

一、什么是曼切斯特编码？

  曼切斯特编码（Manchester Encoding）是一种用于数字信号传输的编码方式，它通过将每个比特分成两个部分来表示数据。曼切斯特编码的主要特点是每个比特周期内都有电平变化，这种变化有助于确保信号的同步和直流平衡。对于现在高速串行通信系统来说，传输过程都不带时钟同步线，为了保证数据能够正确的恢复，我们就需要使其传输的信号保持直流均衡，避免长时间的直流偏置。曼切斯特编码就有以下的优点：

1. 良好的同步性：曼切斯特编码每个比特周期内都有电平变化，这使得接收方能够轻松识别比特的边界。这种频繁的电平变化有助于保持发送方和接收方之间的时间同步，减少了数据传输中的错误。
2. 直流平衡：曼切斯特编码通过确保每个比特周期内都有电平变化，有效地消除了直流偏移问题。这使得信号在长时间内不会偏移到一个固定的电平，有助于在某些传输介质（如光纤或无线）中保持信号质量。
3. 抗干扰能力强：由于信号频繁变化，曼切斯特编码对噪声和干扰具有较好的抗干扰能力。即使在信号中存在一定的干扰，电平变化仍然可以帮助接收方正确解码数据。

二、曼切斯特编码原理

  将输入的信号视为基带信号，输出为频带信号。我们知道曼切斯特是将每个bit分成两个部分来传输，因此频带与基带的数据频率为2：1 。即：传输1bit基带信号，将输出2bit频带信号。编码规则如下：

• 如果输入的基带信号为单bit的1，那么输出的频带信号为 1，0
• 如果输入的基带信号为单bit的0，那么输出的频带信号为 0，1

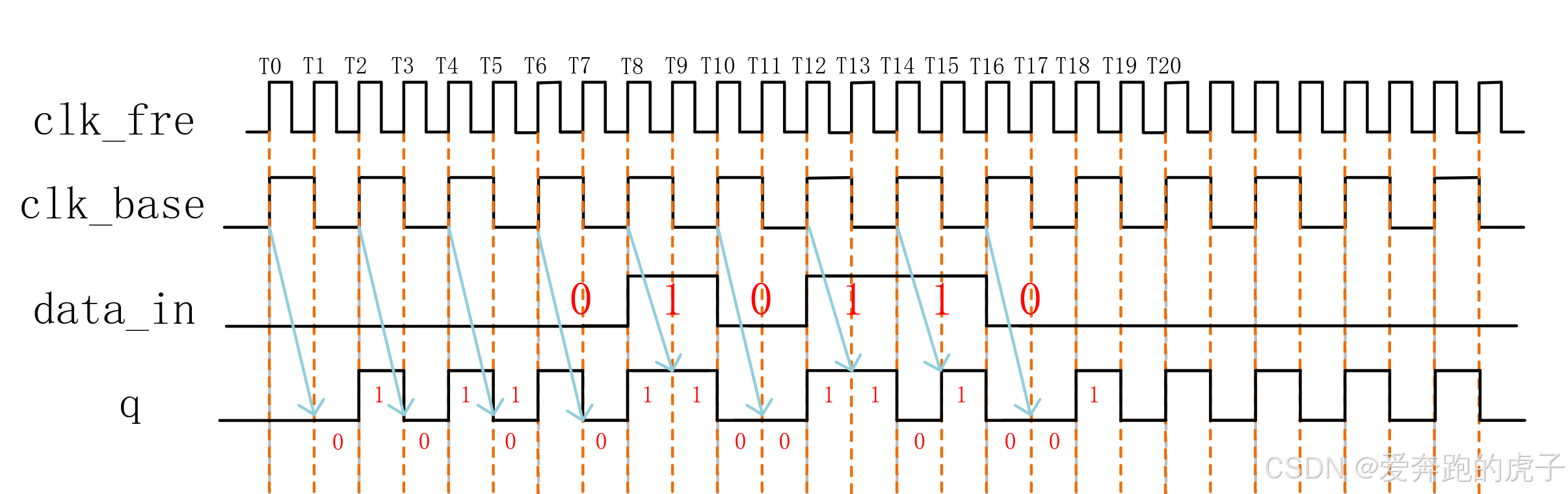

  其编码示意图如下所示：

• T0时刻，clk_fre检测到clk_base上升沿到来，并且此时输入信号为0，所以输出信号为 0，1
• T2时刻，clk_fre检测到clk_base上升沿到来，并且此时输入信号为0，所以输出信号为 0，1
• T4时刻，clk_fre检测到clk_base上升沿到来，并且此时输入信号为0，所以输出信号为 0，1
• T6时刻，clk_fre检测到clk_base上升沿到来，并且此时输入信号为0，所以输出信号为 0，1
• T8时刻，clk_fre检测到clk_base上升沿到来，并且此时输入信号为1，所以输出信号为 1，0
• T10时刻，clk_fre检测到clk_base上升沿到来，并且此时输入信号为0，所以输出信号为 0，1
• T12时刻，clk_fre检测到clk_base上升沿到来，并且此时输入信号为1，所以输出信号为 1，0
• T14时刻，clk_fre检测到clk_base上升沿到来，并且此时输入信号为1，所以输出信号为 1，0
• T16时刻，clk_fre检测到clk_base上升沿到来，并且此时输入信号为0，所以输出信号为 0，1

  由波形示意图可以看出，曼切斯特编码后的信号在每个时钟周期都有反转，这很好的避免了长时间的直流偏置。

三、Verilog实现曼切斯特编码

  编码原理非常简单，就只需要一个小状态机，检测到基带时钟上升沿到来，同时判断输入的信号是0还是1再实现跳转即可，我们设置仿真代码：

`timescale 1ns / 1ps
module tb_manchester_code_top();

reg                                                 clk_fre ;
reg                                                 clk_fre_rst ;
reg                                                 clk_base    ;
reg                                                 din ;
wire                                                q   ;

initial begin
    clk_fre  <= 0;
    clk_fre_rst <=1;
    clk_base    <= 0;
    din <= 0;
    #200
    clk_fre_rst <=0;
    #200
    @(posedge clk_base)
    din <= 1;
    @(posedge clk_base)
    din <= 0;
    @(posedge clk_base)
    din <= 1;
    @(posedge clk_base)
    din <= 1;
    @(posedge clk_base)
    din <= 0;
    #100 $stop;
end

always #5 clk_fre =~clk_fre;
always @(posedge clk_fre)  #0.1 clk_base =~clk_base;

manchester_code_top u_manchester_code_top(
    .clk_fre      ( clk_fre      ),
    .clk_fre_rst  ( clk_fre_rst  ),
    .clk_base     ( clk_base     ),
    .din          ( din          ),
    .q            ( q            ),
    .data_in      ( data_in      ),
    .data_out     ( data_out     )
);

endmodule

  我们用基带时钟发送我们绘制波形图一样的数据（1，0，1，1，0）打开仿真：

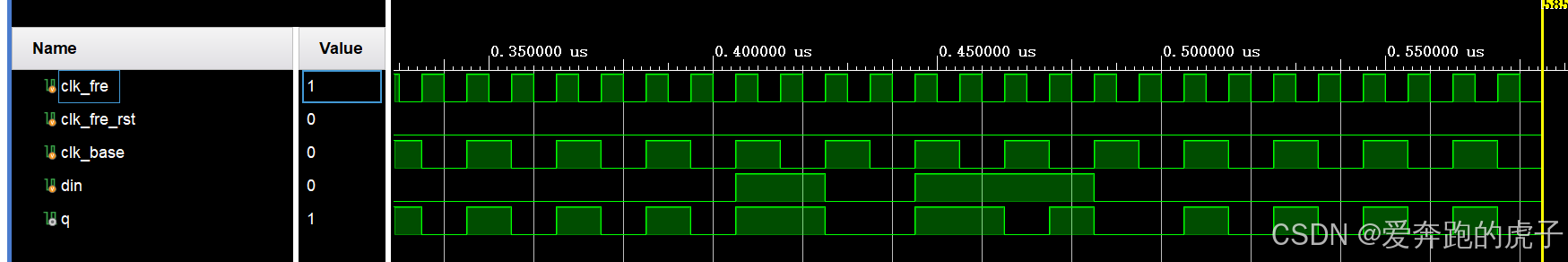

  可以看出仿真波形和我们绘制的波形图一模一样。

四、曼切斯特解码原理

  输入的信号视为频带编码后的信号，输出为基带信号。解码规则如下：

• 如果输入的频带信号为单bit的1（前1后0），那么输出的基带信号为1

• 如果输入的基带信号为单bit的0（前0后1），那么输出的频带信号为0


• T0时刻，clk_fre检测到clk_base下升沿到来，并且此时输入信号为0，所以输出信号为 0

• T2时刻，clk_fre检测到clk_base下升沿到来，并且此时输入信号为0，所以输出信号为 0

• T4时刻，clk_fre检测到clk_base下升沿到来，并且此时输入信号为0，所以输出信号为 0

• T6时刻，clk_fre检测到clk_base下升沿到来，并且此时输入信号为0，所以输出信号为 0

• T8时刻，clk_fre检测到clk_base下升沿到来，并且此时输入信号为0，所以输出信号为 0

• T10时刻，clk_fre检测到clk_base下升沿到来，并且此时输入信号为1，所以输出信号为1

• T12时刻，clk_fre检测到clk_base下升沿到来，并且此时输入信号为0，所以输出信号为 0

• T14时刻，clk_fre检测到clk_base下升沿到来，并且此时输入信号为1，所以输出信号为 1

• T16时刻，clk_fre检测到clk_base下升沿到来，并且此时输入信号为1，所以输出信号为 1

• T18时刻，clk_fre检测到clk_base下升沿到来，并且此时输入信号为0，所以输出信号为 0

  最终恢复出我们最开始发送的基带信号（1，0，1，1，0）

五、Verilog实现曼切斯特解码

  解码就是编码反正来，我们把仿真文件里，编码后输出的q接到解码的输入里，代码如下：

`timescale 1ns / 1ps
module tb_manchester_code_top();

reg                                                 clk_fre ;
reg                                                 clk_fre_rst ;
reg                                                 clk_base    ;
reg                                                 din ;
wire                                                q   ;

initial begin
    clk_fre  <= 0;
    clk_fre_rst <=1;
    clk_base    <= 0;
    din <= 0;
    #200
    clk_fre_rst <=0;
    #200
    @(posedge clk_base)
    din <= 1;
    @(posedge clk_base)
    din <= 0;
    @(posedge clk_base)
    din <= 1;
    @(posedge clk_base)
    din <= 1;
    @(posedge clk_base)
    din <= 0;
    #100 $stop;
end

always #5 clk_fre =~clk_fre;
always @(posedge clk_fre)  #0.1 clk_base =~clk_base;

manchester_code_top u_manchester_code_top(
    .clk_fre      ( clk_fre      ),
    .clk_fre_rst  ( clk_fre_rst  ),
    .clk_base     ( clk_base     ),
    .din          ( din          ),
    .q            ( q            ),
    .data_in      ( q      ),
    .data_out     ( data_out     )
);

endmodule

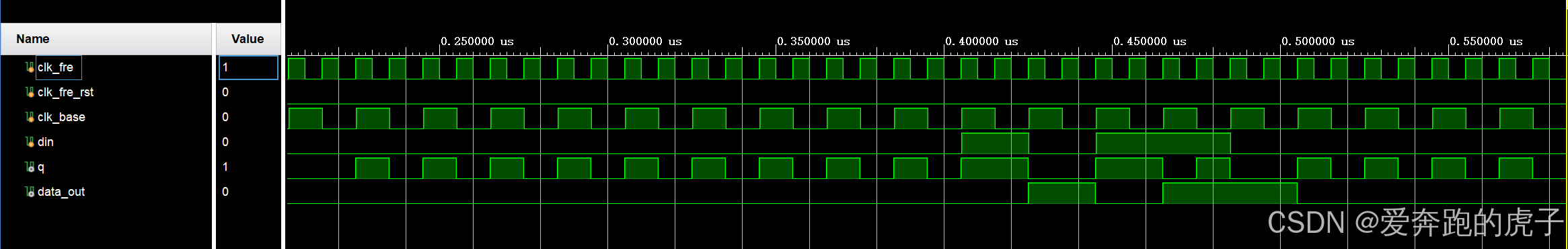

  可以看到最后解码后的信号和一开始输入信号din一模一样。
