perfetto基础+抓取方法+导入+分析

perfetto抓取与导入

https://developer.android.com/tools/perfetto?hl=zh-cn

常用方法

抓取（分解步骤）

1. adb 连接设备，adb shell 进入 shell环境执行下面命令；

• -t表示抓几秒的；
• o表示抓完输出到哪儿；
• 后面的tag表示抓取哪些信息

perfetto -o /data/misc/perfetto-traces/111.perfetto-trace -t 60s sched freq idle am wm gfx view binder_driver hal dalvik camera input res memory

2. 导出perfetto，到本地
   adb pull /data/misc/perfetto-traces/111.perfetto-trace .

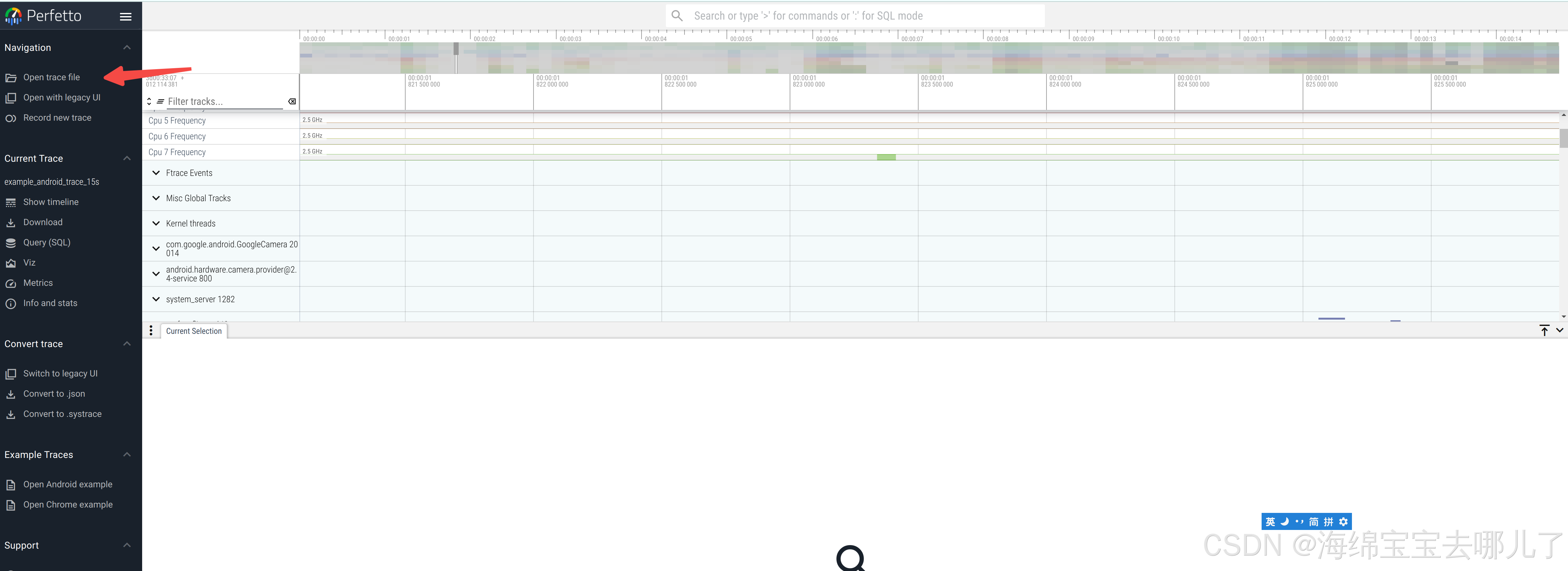

3. 浏览器打开网址，并导入文件
   https://ui.perfetto.dev/


google脚本工具（合并）

google提供了原生工具给我们使用，方法如下
首先也是需要adb连接设备

// 进入源码路径
cd /src/aosp/aosp13_r6/external/perfetto/tools

// 使用工具抓取
./record_android_trace -o $(date +%Y%m%d_%H%M%S)_trace_file.perfetto-trace -t 5s -b 32mb sched freq idle am wm gfx view binder_driver hal dalvik camera input res memory gfx view wm am ss video camera hal res sync idle binder_driver binder_lock ss

• -b为文件大小限制
• -t为时间间隔

抓取后会自己打开google chrome网址

perfetto分析

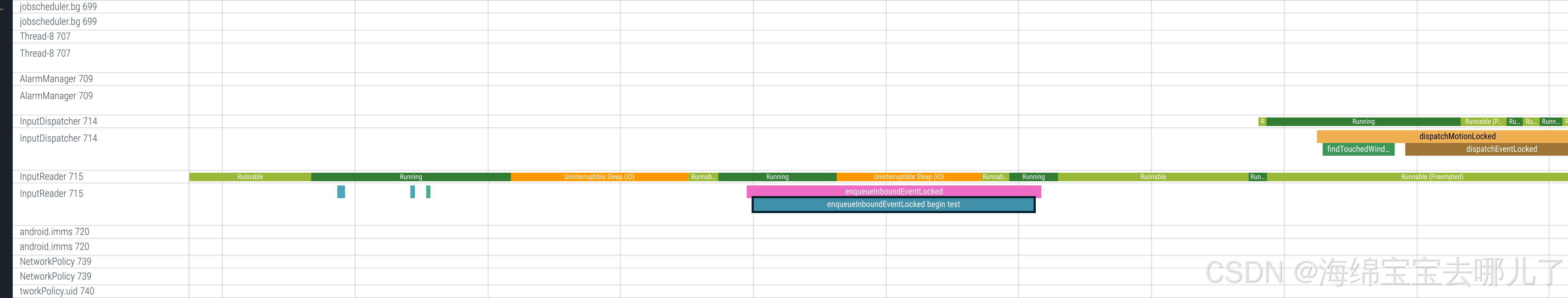

线程状态

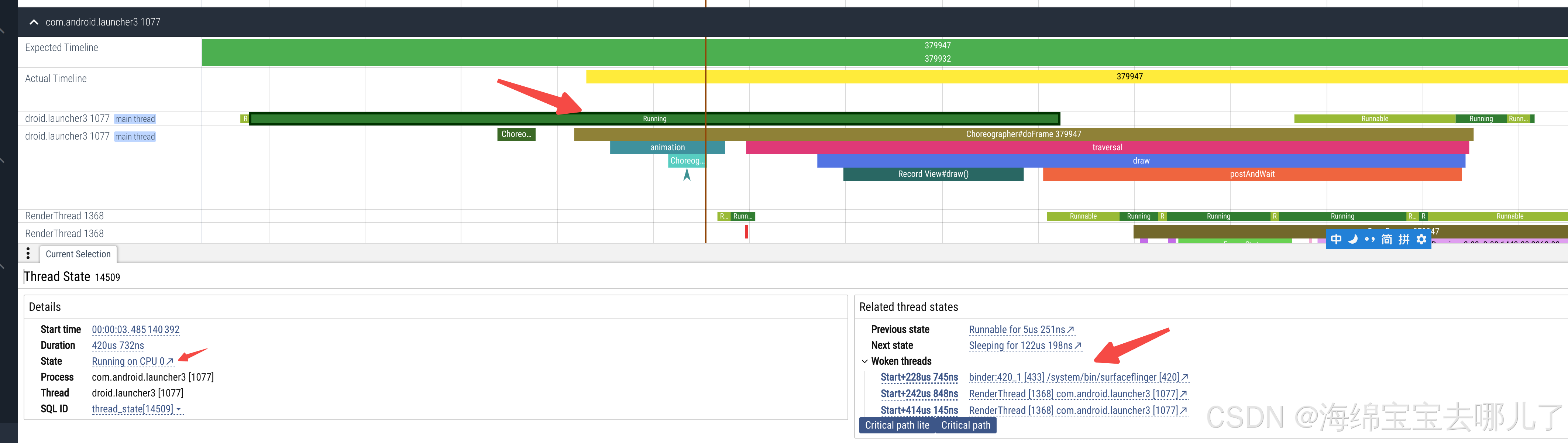

• running：运行态

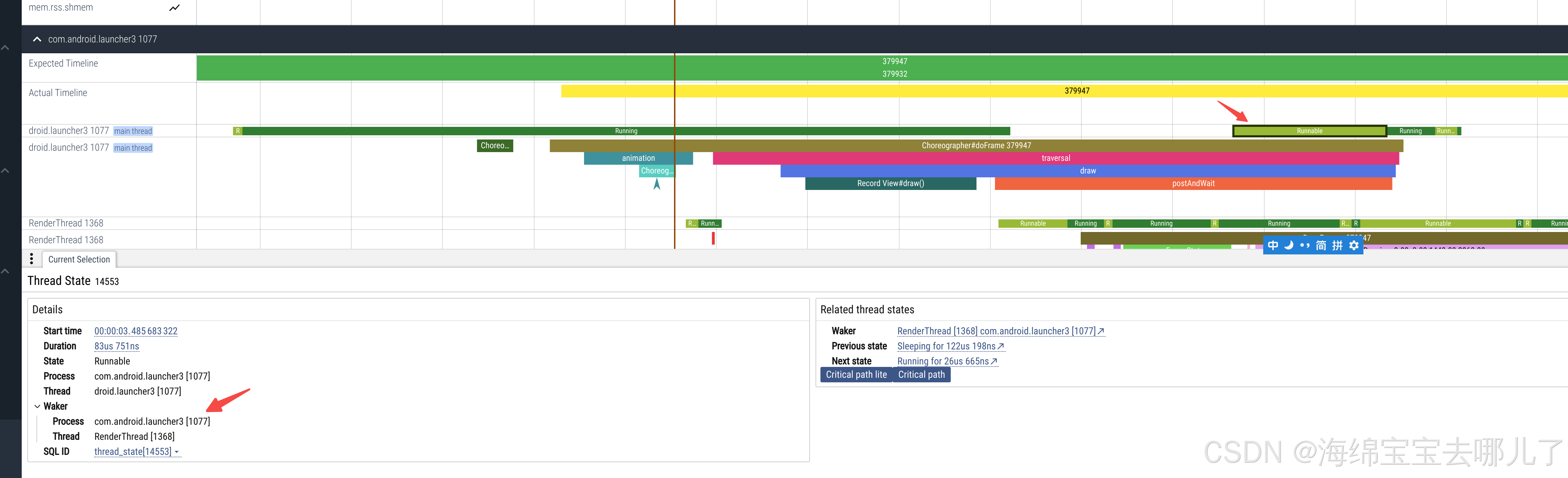

• runnable：待调度（点击可查看被唤醒时的waker process 、thread）

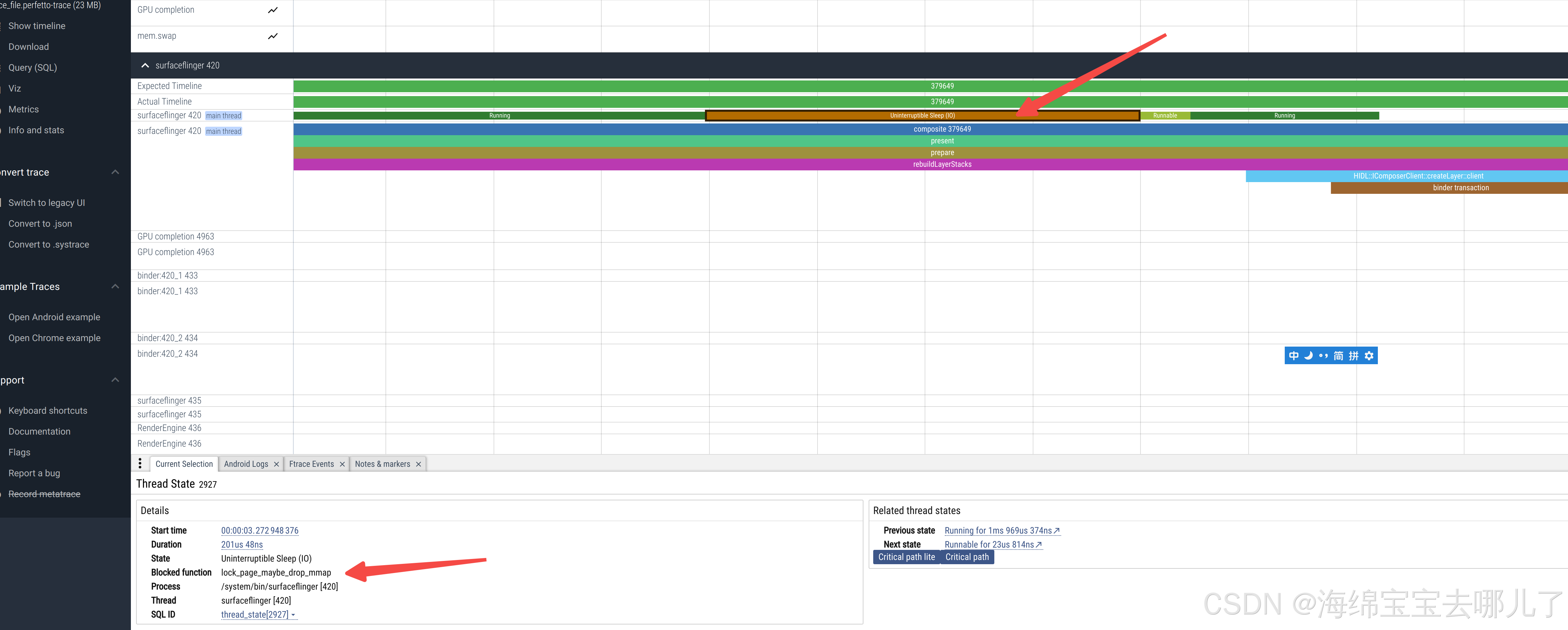

• Uninterruptible Sleep:不可中断休眠（IO或者非IO）

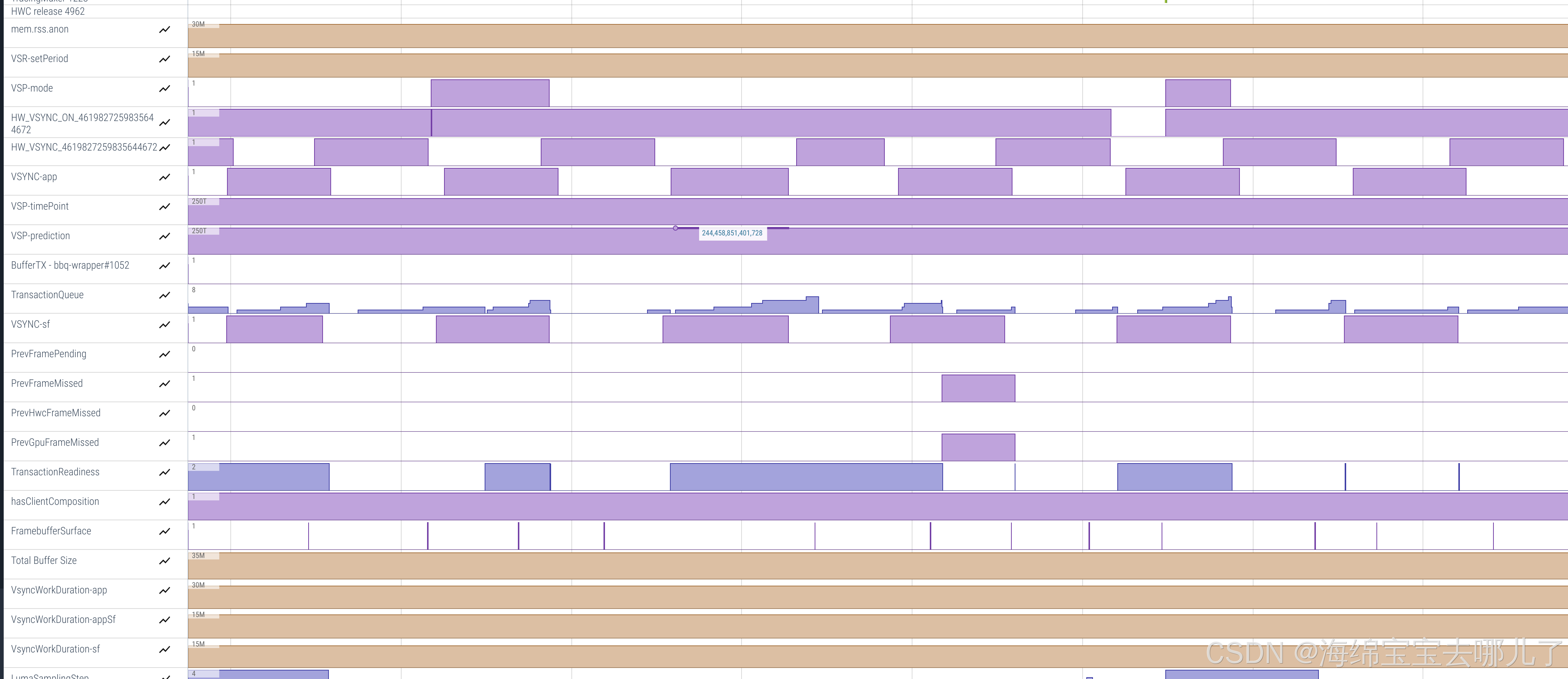

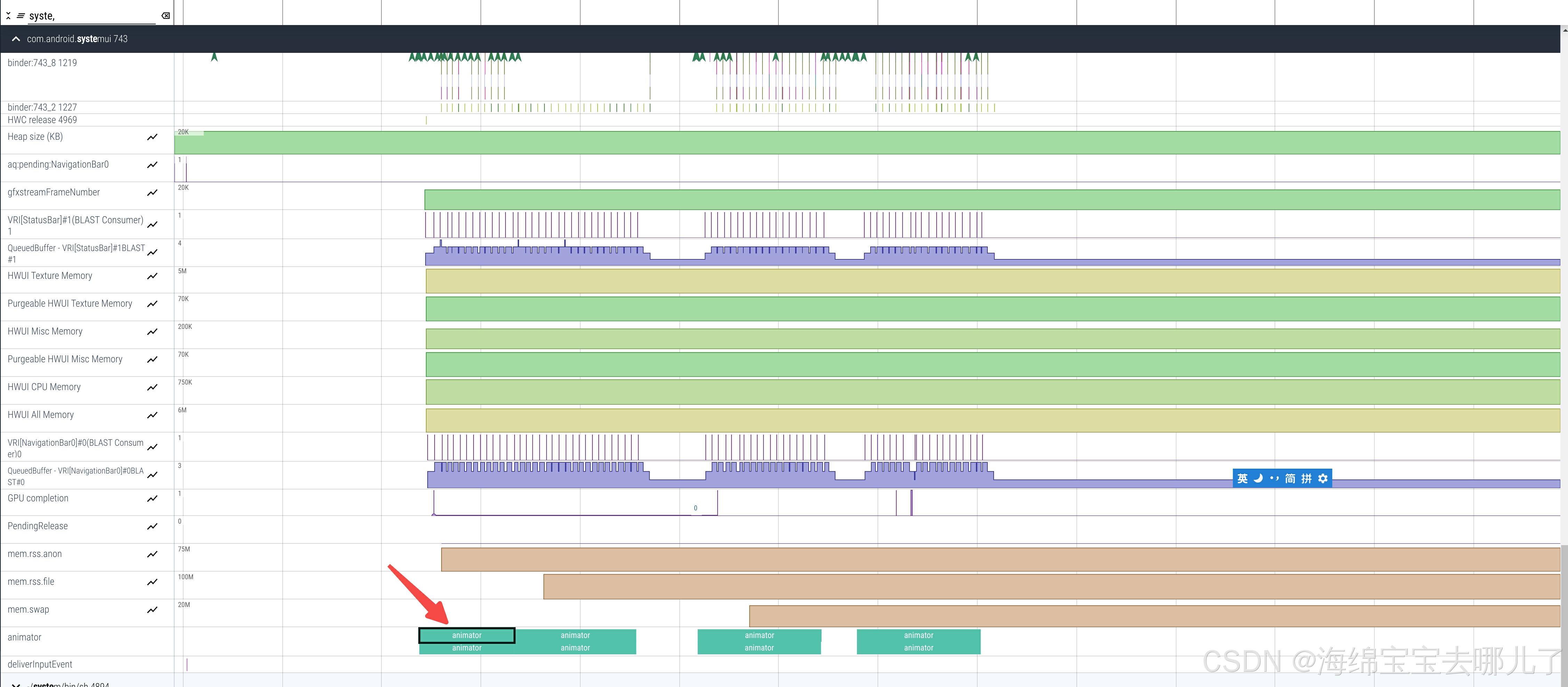

计数值

异步执行块

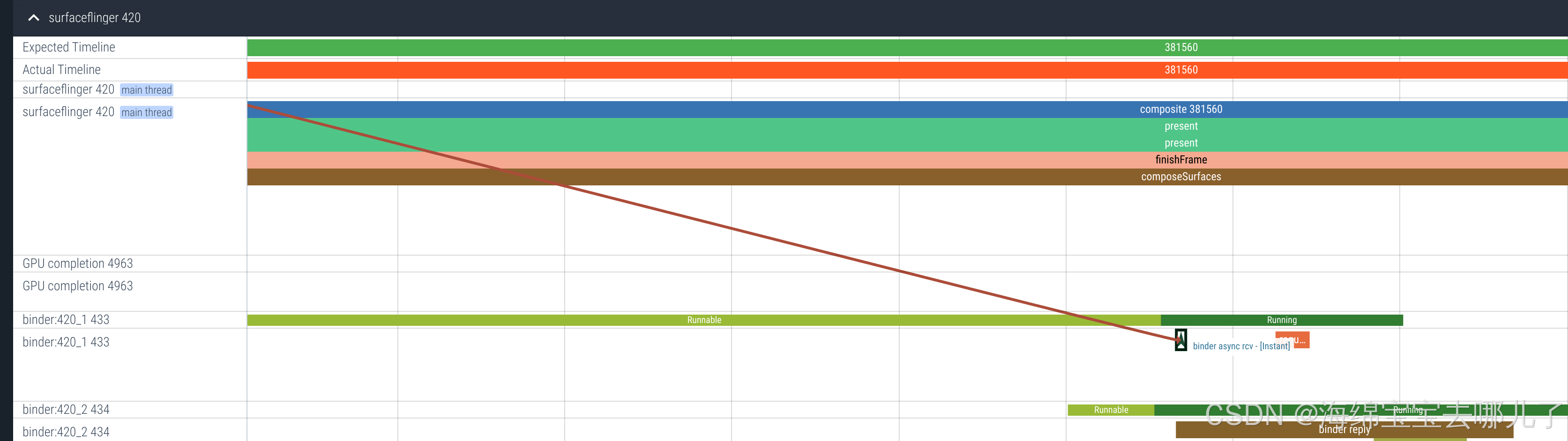

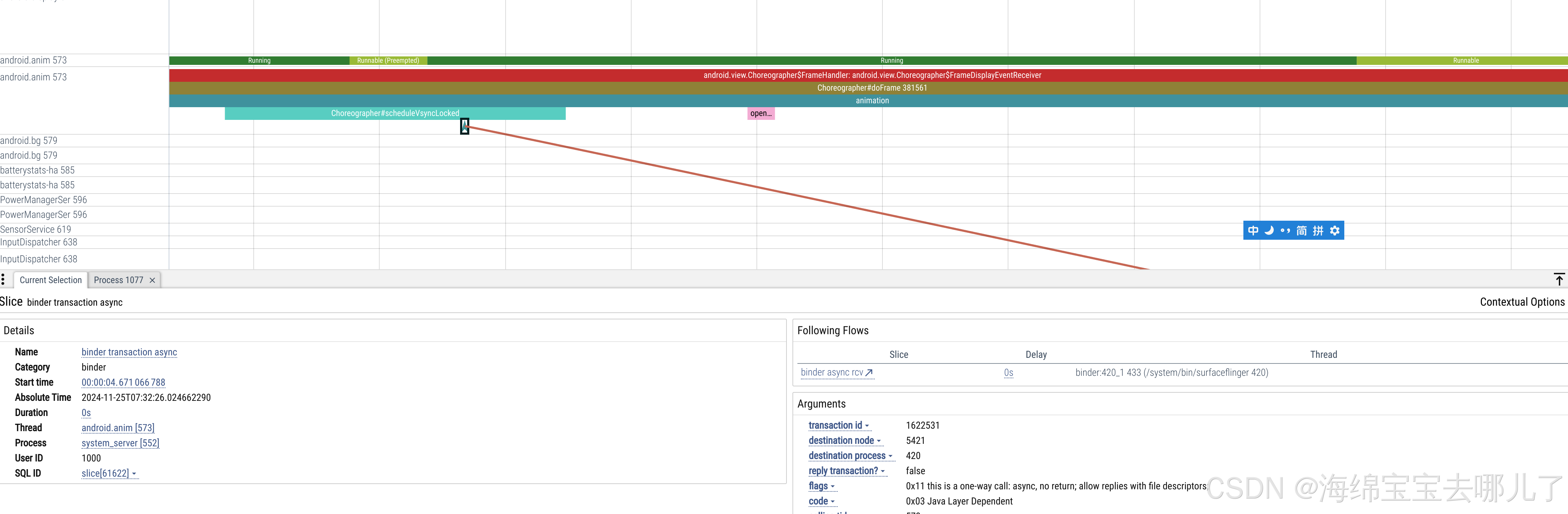

跨进程调用跟踪

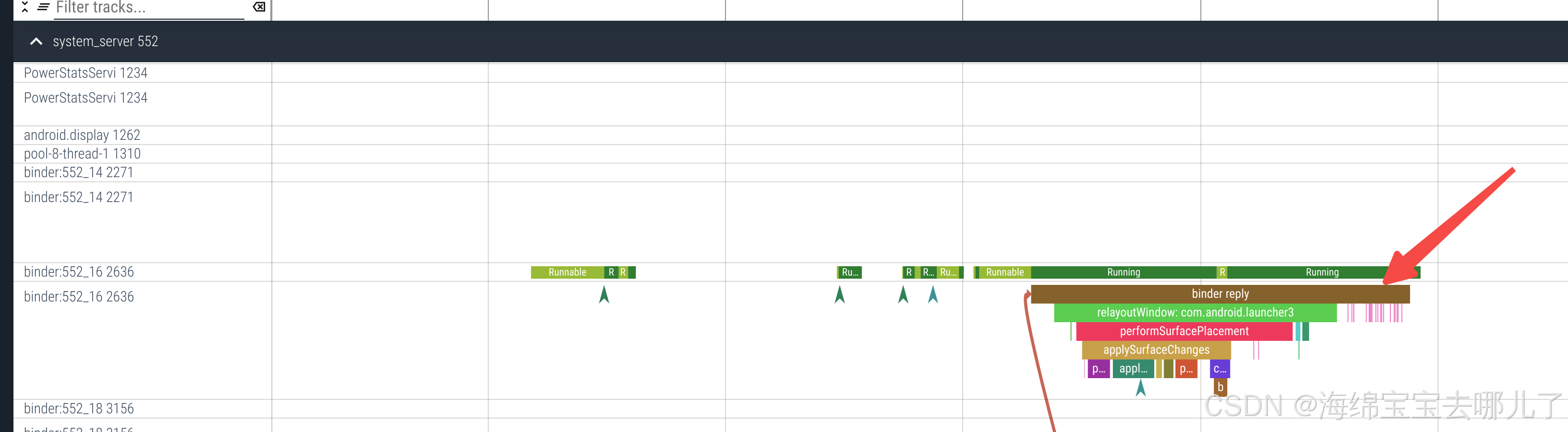

binder transact：同步调用，调用端
binder reply：同步调用，接收端

binder transaction async：异步调用，调用端
binder recv async：异步调用，接收端

如何自己加tag（cpp）

条件：

• 需要在mk/bp文件引入系统lib
  "libutils",

• 需要引入头文件
  #include <utils/Trace.h>

• 引入

#undef ATRACE_TAG
#define ATRACE_TAG ATRACE_TAG_GRAPHICS

相关代码原理：

#ifndef ANDROID_TRACE_H
#define ANDROID_TRACE_H

#if defined(_WIN32)

#define ATRACE_NAME(...)
#define ATRACE_CALL()

#else  // !_WIN32

#include <stdint.h>

#include <cutils/trace.h>

// See <cutils/trace.h> for more ATRACE_* macros.

// ATRACE_NAME traces from its location until the end of its enclosing scope.
#define _PASTE(x, y) x ## y
#define PASTE(x, y) _PASTE(x,y)
#define ATRACE_NAME(name) ::android::ScopedTrace PASTE(___tracer, __LINE__)(ATRACE_TAG, name)

// ATRACE_CALL is an ATRACE_NAME that uses the current function name.
#define ATRACE_CALL() ATRACE_NAME(__FUNCTION__)

namespace android {

class ScopedTrace {
public:
    inline ScopedTrace(uint64_t tag, const char* name) : mTag(tag) {
        atrace_begin(mTag, name);
    }

    inline ~ScopedTrace() {
        atrace_end(mTag);
    }

private:
    uint64_t mTag;
};

}  // namespace android

#endif  // _WIN32

#endif // ANDROID_TRACE_H

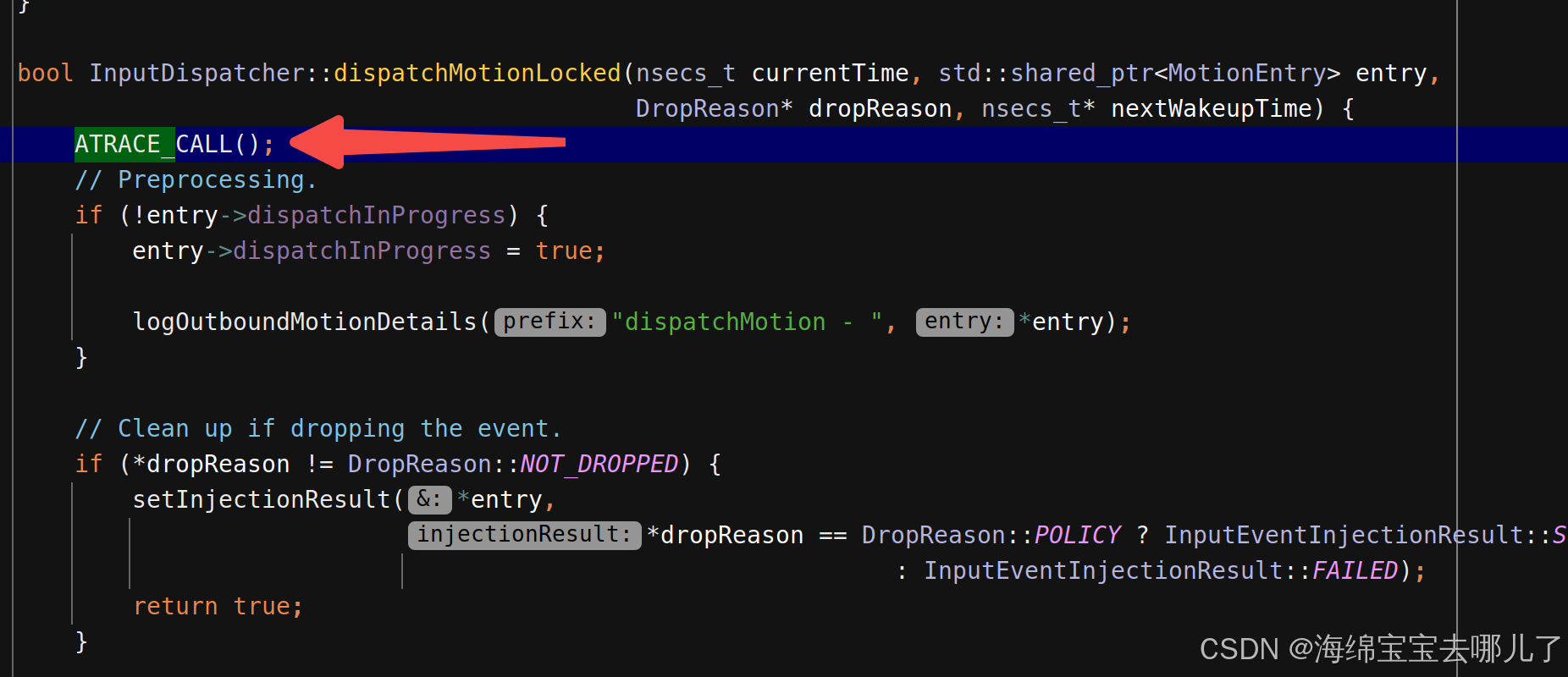

使用 ATRACE_CALL();

在当前作用域的开始和结束处，以函数名为name，增加trace

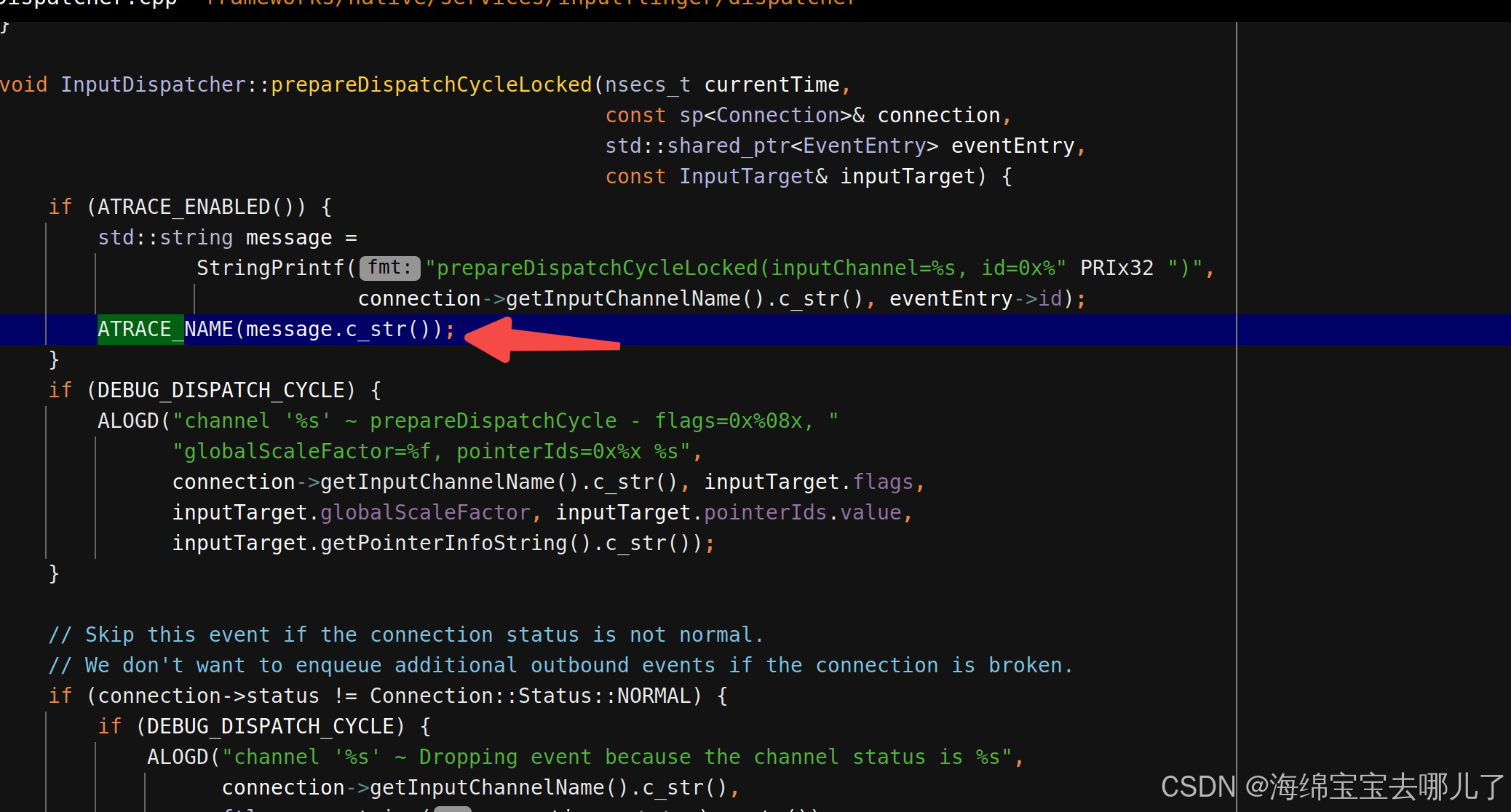

ATRACE_NAME(“NAME”)

在当前作用域的开始和结束处，以参数为name，增加trace

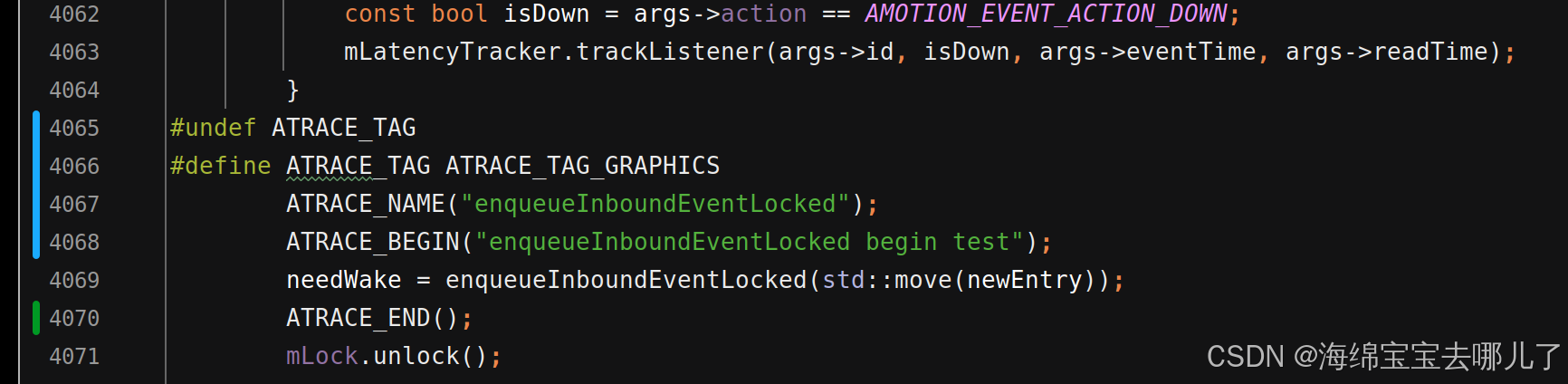

ATRACE_BEGIN() + ATRACE_END()

使用这两个宏，或者函数，直接在期望进行trace的函数前后进行处理。

/**
 * Trace the beginning of a context.  name is used to identify the context.
 * This is often used to time function execution.
 */
#define ATRACE_BEGIN(name) atrace_begin(ATRACE_TAG, name)
static inline void atrace_begin(uint64_t tag, const char* name)
{
    if (CC_UNLIKELY(atrace_is_tag_enabled(tag))) {
        void atrace_begin_body(const char*);
        atrace_begin_body(name);
    }
}

/**
 * Trace the end of a context.
 * This should match up (and occur after) a corresponding ATRACE_BEGIN.
 */
#define ATRACE_END() atrace_end(ATRACE_TAG)
static inline void atrace_end(uint64_t tag)
{
    if (CC_UNLIKELY(atrace_is_tag_enabled(tag))) {
        void atrace_end_body();
        atrace_end_body();
    }
}

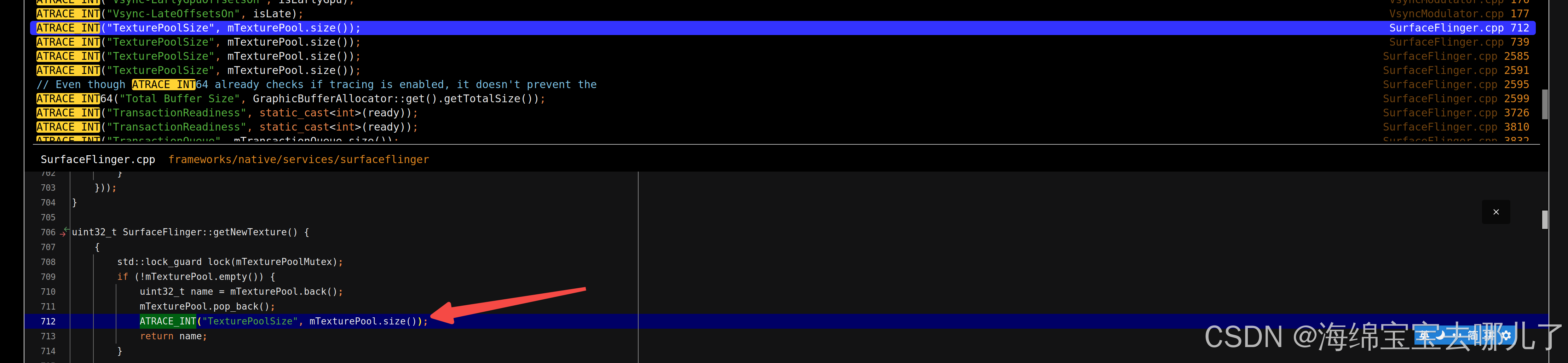

ATRACE_INT()

打印数值

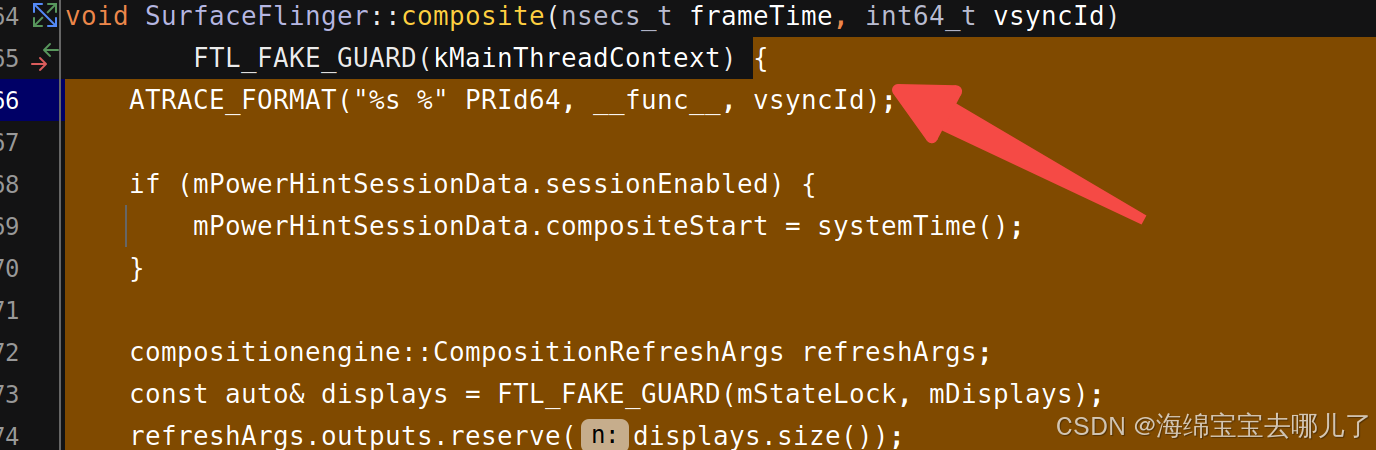

ATRACE_FORMAT

• 需要额外#include <gui/TraceUtils.h>

本质上与ATRACE_NAME()一样；
相当于自己拼接了一个string，并传递给ATRACE_NAME

从源码也能看出来

#define ATRACE_FORMAT(fmt, ...)           \
    TraceUtils::TraceEnder __traceEnder = \
            (TraceUtils::atraceFormatBegin(fmt, ##__VA_ARGS__), TraceUtils::TraceEnder())

#define ATRACE_FORMAT_BEGIN(fmt, ...) TraceUtils::atraceFormatBegin(fmt, ##__VA_ARGS__)

namespace android {

class TraceUtils {
public:
    class TraceEnder {
    public:
        ~TraceEnder() { ATRACE_END(); }
    };

    static void atraceFormatBegin(const char* fmt, ...) {
        if (CC_LIKELY(!ATRACE_ENABLED())) return;

        const int BUFFER_SIZE = 256;
        va_list ap;
        char buf[BUFFER_SIZE];

        va_start(ap, fmt);
        vsnprintf(buf, BUFFER_SIZE, fmt, ap);
        va_end(ap);

        ATRACE_BEGIN(buf);
    }

}; // class TraceUtils

} /* namespace android */

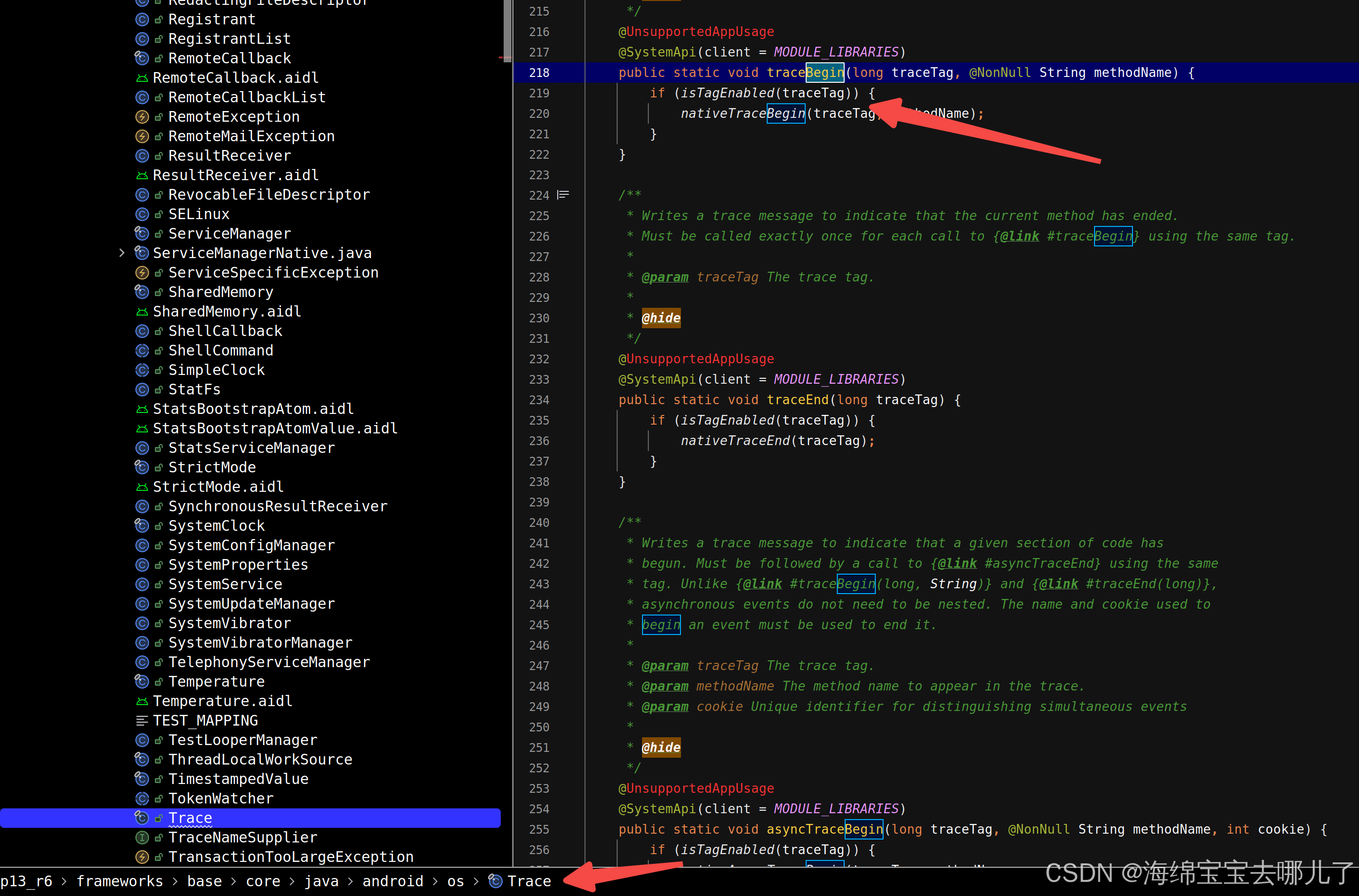

如何自己加tag（JAVA）

原理上和cpp一样，都是通过native调用下去

实验

JAVA

todo

CPP
