实验环境：

主机：Windows 10 20H2

虚拟机：Windows XP SP3，Ubuntu 16.04

网络连接：Ubuntu采用双网卡（NAT网络+内部网络），提供服务的WinXP采用内部网络，充当外网访问的WinXP采用NAT网络。

详细过程：

建立网络实验虚拟环境

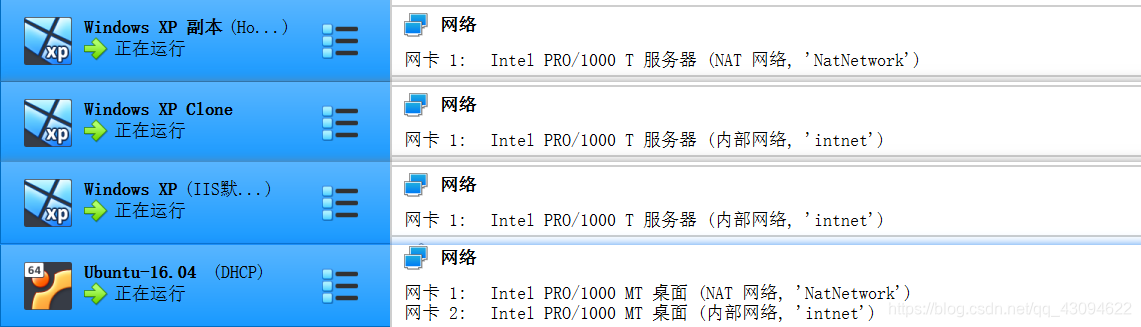

准备一个Ubuntu虚拟机以及两个WinXP虚拟机。将Ubuntu虚拟机的网卡1设置为NAT模式，网卡2设置为内部网络模式；将WinXP虚拟机的网卡设置为内部网络模式、NAT网络模式（图1）。

图 1

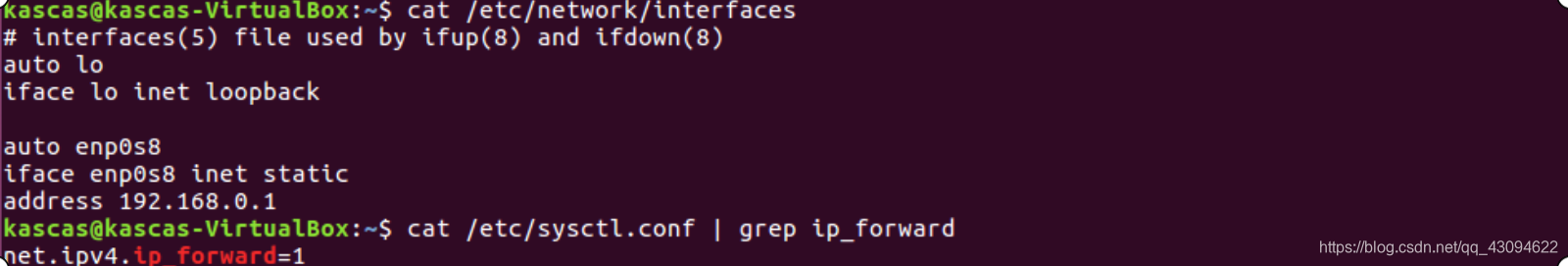

在Ubuntu虚拟机中配置内网网卡（enp0s8），设置静态IP地址为192.168.0.1。然后编辑/etc/sysctrl.conf，将net.ipv4.ip_forward=1的注释去掉。操作结果如图2。使用命令/etc/init.d/networking restart重启服务。

图 2

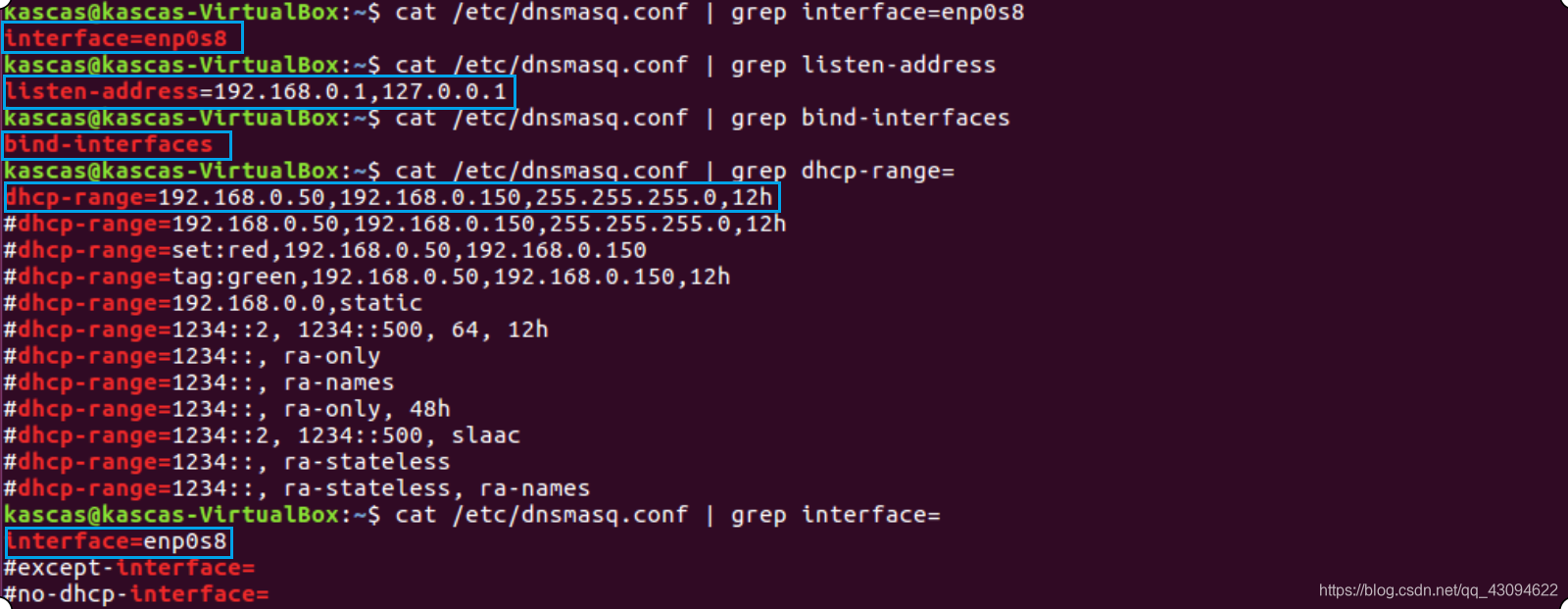

由于内部网络中需要Ubuntu虚拟机为两台WinXP虚拟机分配IP，因此需要通过apt安装dnsmasq。安装完成后，运行/etc/init.d/dnsmasq停止服务，修改/etc/dsnmasq.conf如图3。（由于命令较为分散因此使用grep逐个列出）。重启Ubuntu虚拟机使所有配置生效。

图 3

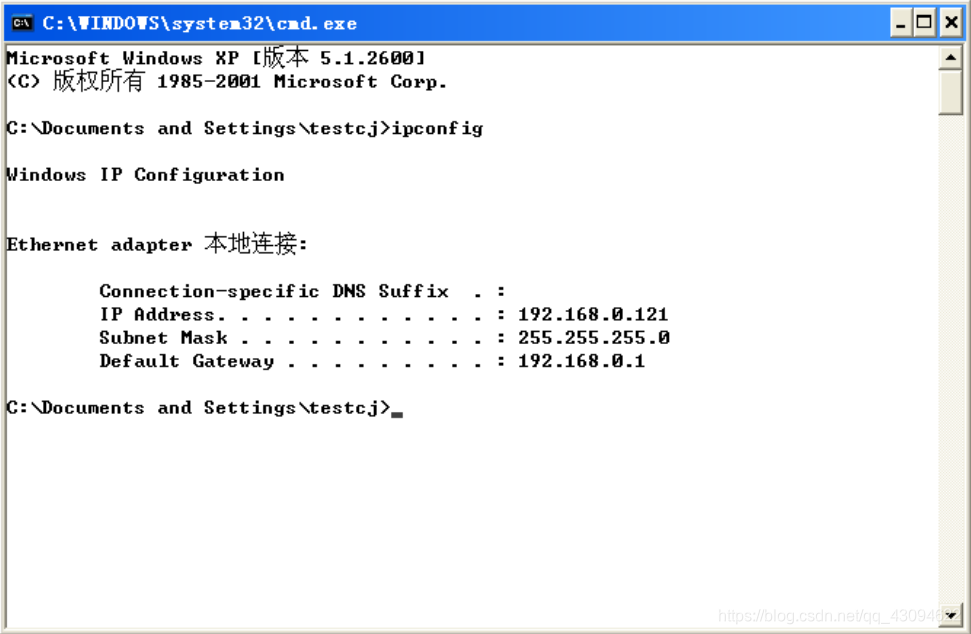

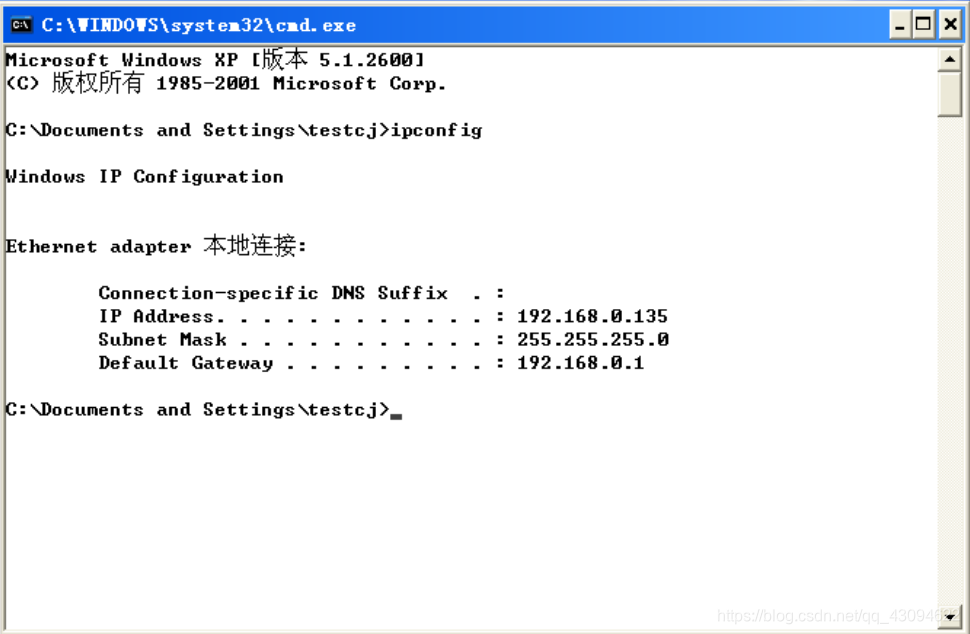

两台WinXP虚拟机与Ubuntu虚拟机所处的内部网络名称应一致（intnet）。启动WinXP虚拟机并将IP改为自动获取，使用ipconfig查看能否从Ubuntu虚拟机获取IP。查询结果如图4，证明WinXP能够从Ubuntu虚拟机获取IP地址，IP地址分别为192.168.0.121和192.168.0.135。

图 4

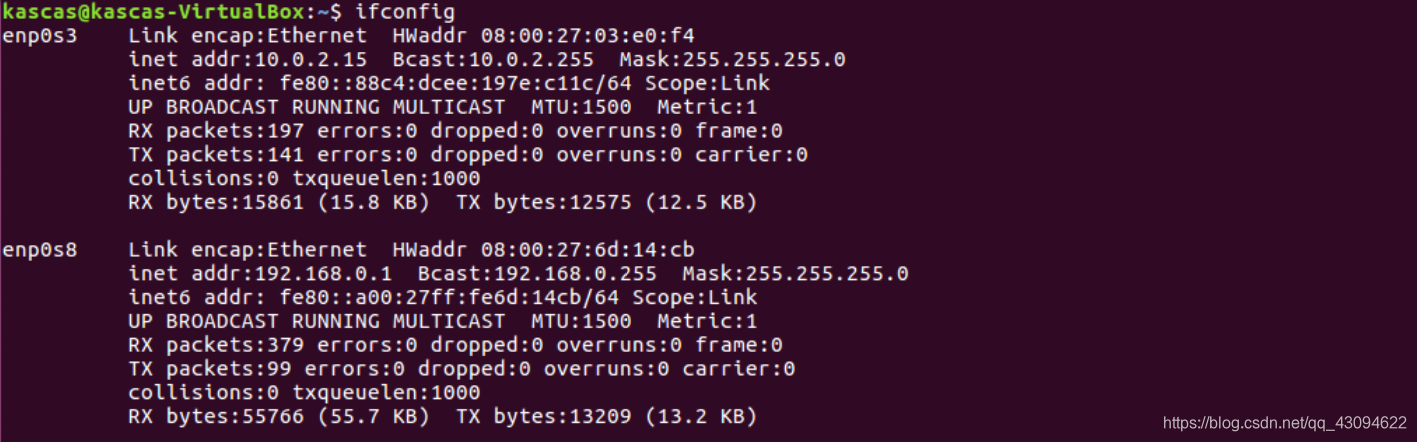

Ubuntu虚拟机的网络属性如图5。综上所述，Ubuntu虚拟机外网IP为10.0.2.15，内网IP为192.168.0.1；WinXP虚拟机IP分别为192.168.0.121和192.168.0.135。

图 5

在两台WinXP虚拟机上开启http服务和ftp服务。在控制面板->添加或删除程序->添加/删除Windows组件中勾选IIS进行安装。安装完成后，需要配置http服务的默认网页。新建文本文件，写入简单的html代码如图6，另存为index.html，并拷贝一份至C:\Inetpub\wwwroot目录下。

图 6

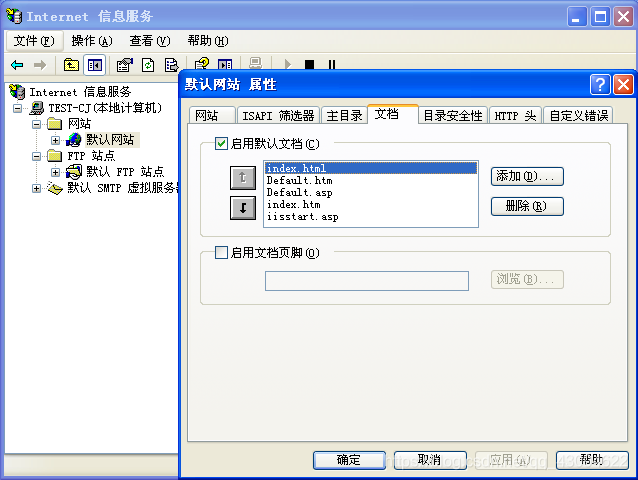

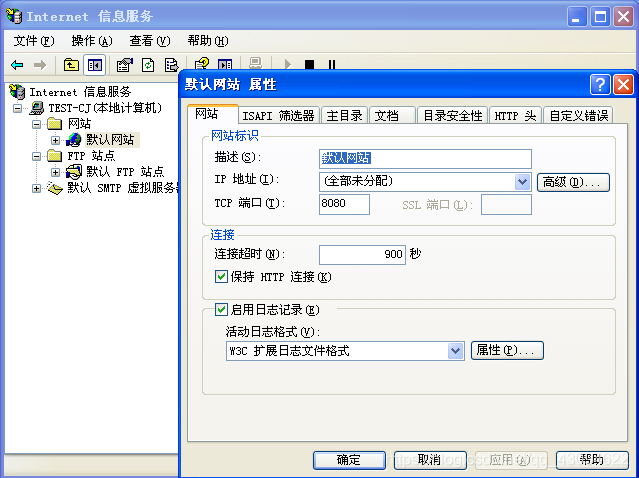

在控制面板中找到Internet信息服务，右击“默认网站”设置属性。在“网站”页面中，将端口更改为8080；在“文档”页面中，添加index,html并上移至顶部。

图 7

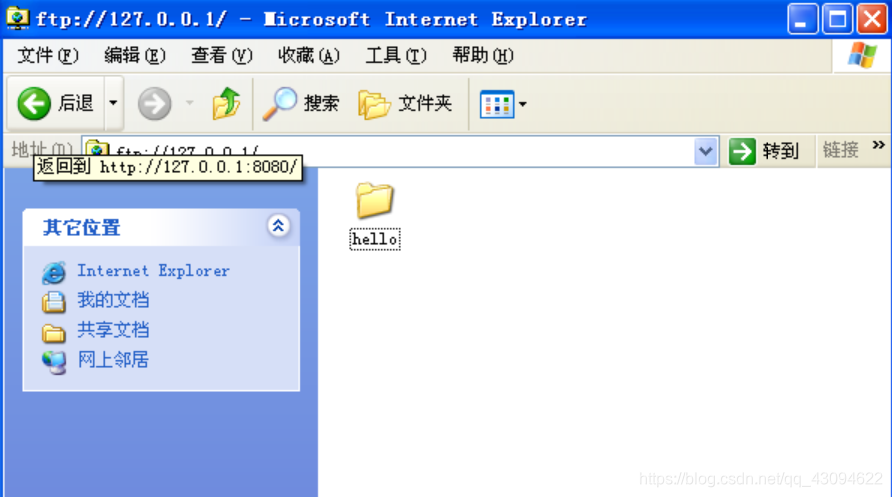

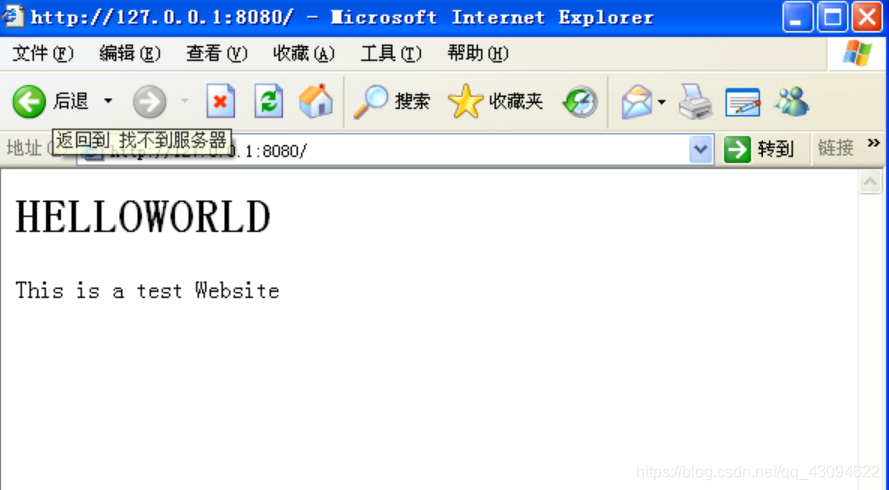

在WinXP浏览器中访问http://127.0.0.1:8080，可以看到出现自己编写的页面；访问ftp://127.0.0.1 可以出现默认文件。http和ftp服务验证结果如图8。

图 8

SNAT应用

1. SNAT配置

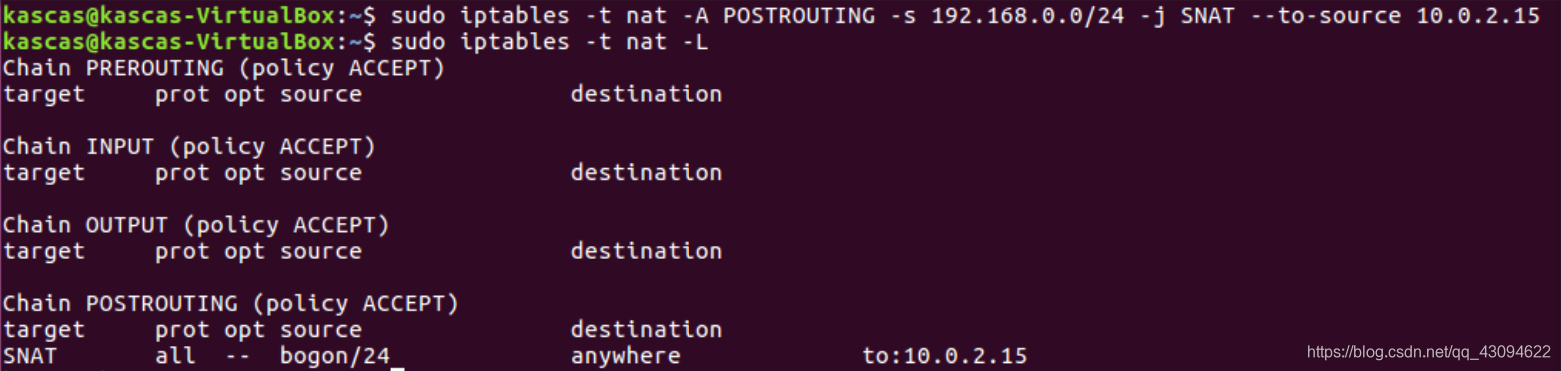

为了使两台WinXP能够通过SNAT上网，需要在Ubuntu虚拟机iptables的nat表添加SNAT转发规则。向iptables的nat表添加的规则如图9所示，在POSTROUTING链上将源地址为192.168.0.0/24网段的IP转换为Ubuntu虚拟机的外网IP（10.0.2.15）。添加规则后，通过-L参数查看rules，如图10。

图 9

图 10

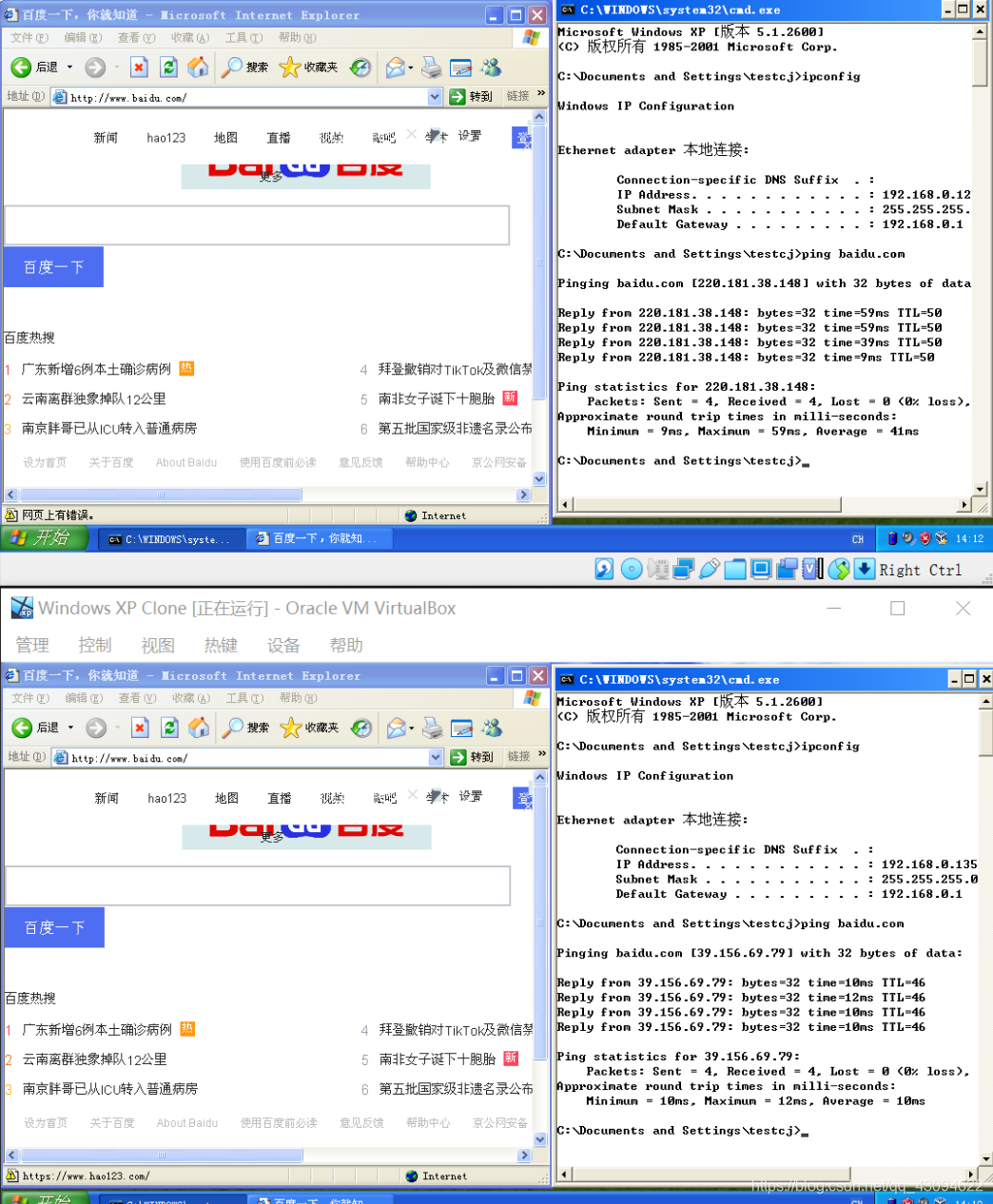

在两台WinXP虚拟机上分别使用IE浏览器打开baidu.com、在cmd中ping baidu.com，测试结果如图11。结果显示，两台WinXP均能够通过http和ICMP访问外网。

图 11

2. 协议过滤

在配置SNAT完成的基础上，可以在filter表中的FORWARD链对协议进行过滤，从而阻止或放行指定协议的数据包。本次实验中允许ICMP数据包通过，阻止http数据包通过。为了防止访问网站时出现https协议的干扰，因此将https协议一同阻止。配置命令如图12。

图 12

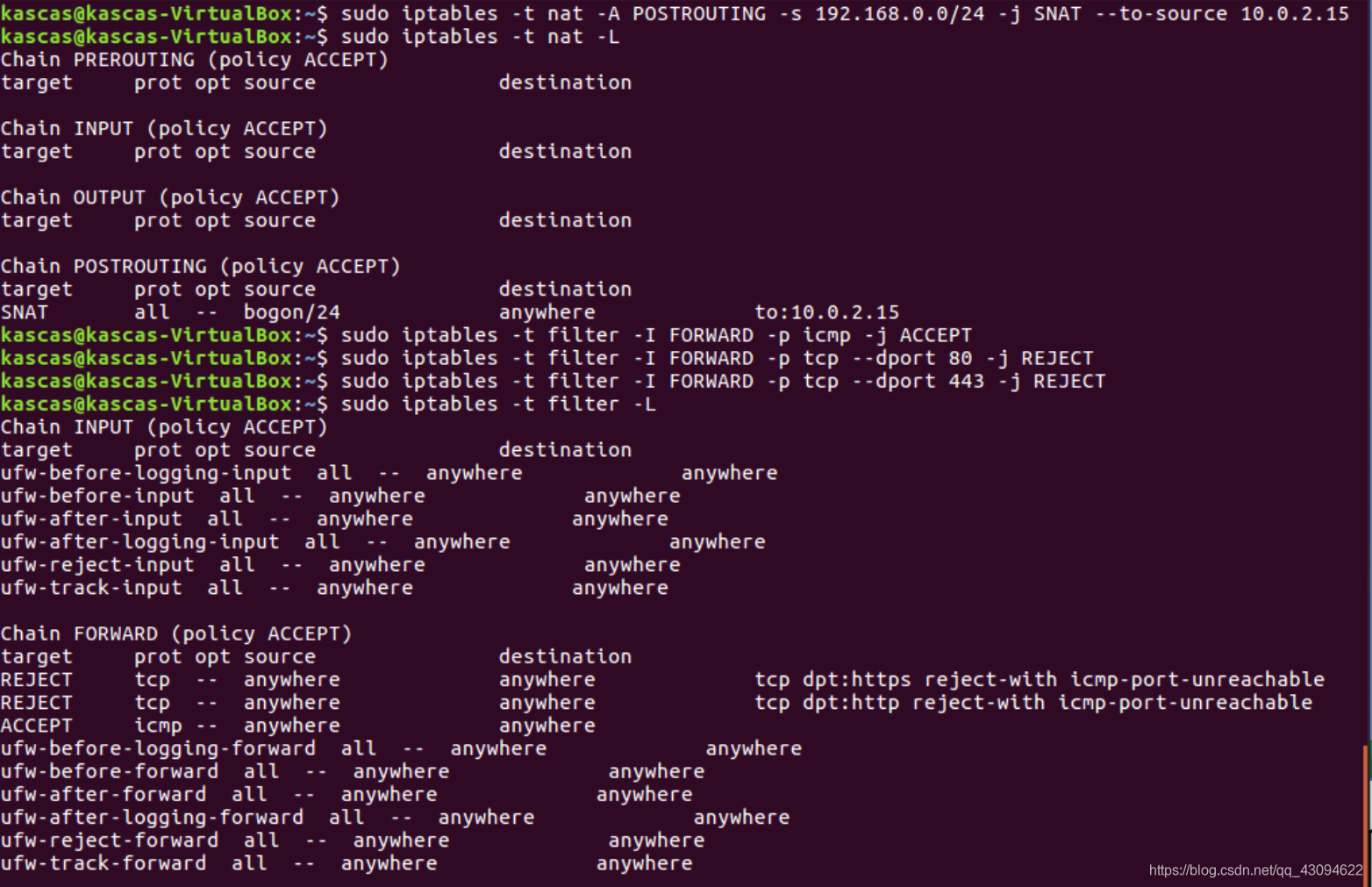

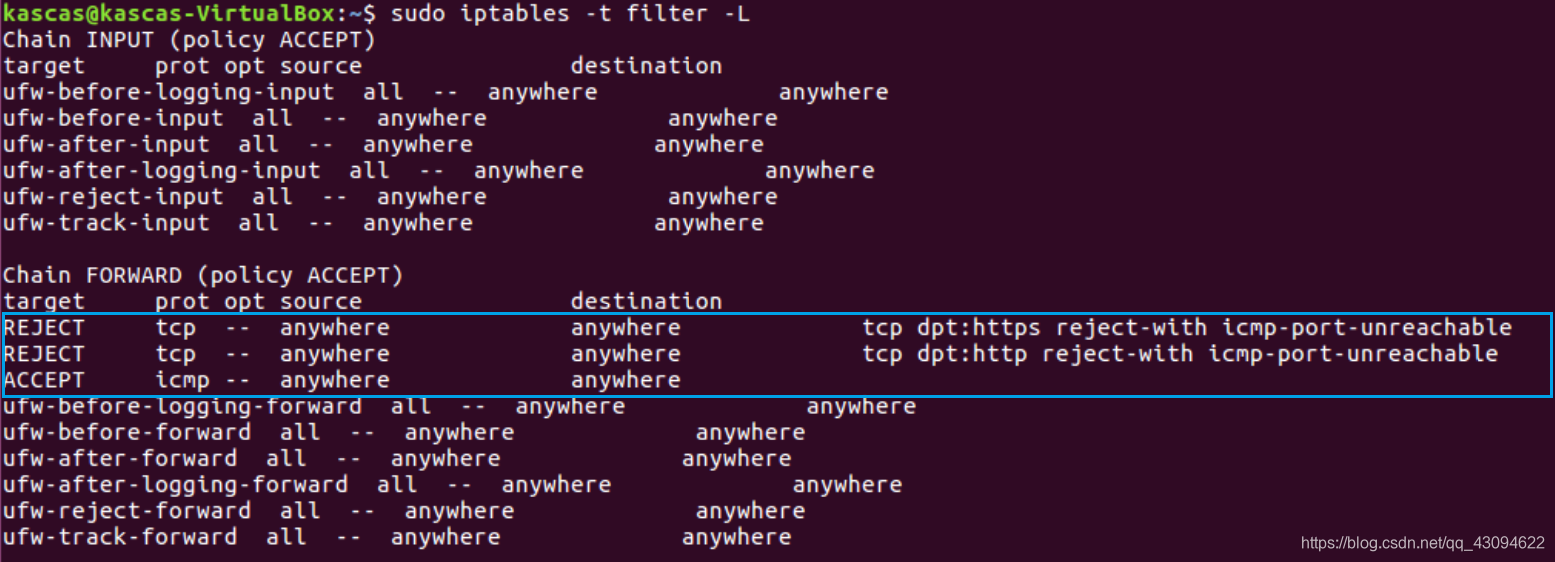

配置完成后，通过-L参数查看规则，如图13所示。由于nat表没有变化，因此此处只展示filter表的规则。图中蓝框线内为配置的规则。

图 13

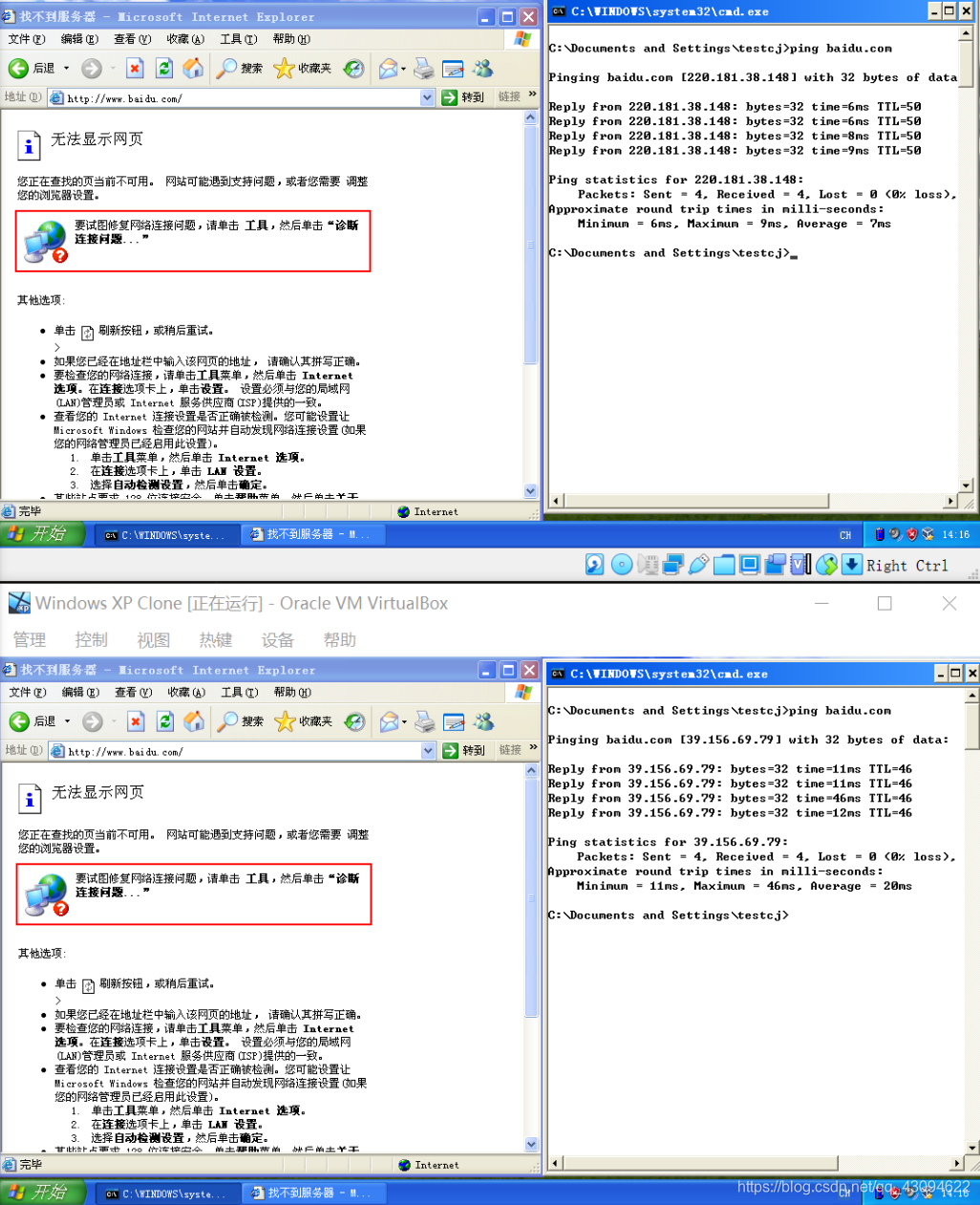

在两台WinXP虚拟机上分别使用浏览器访问baidu.com、在cmd中ping baidu.com，测试结果如图14。结果显示，两台WinXP均能够通过ICMP访问外网，但是不能通过http访问外网。

图 14

3. IP过滤

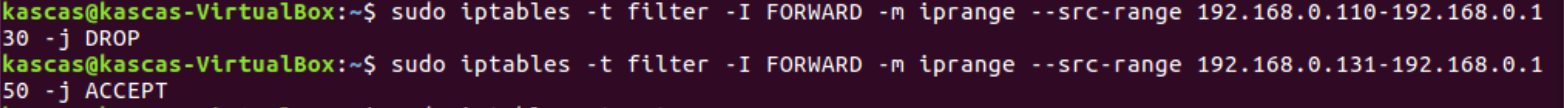

执行iptables -t filter -F清除filter表的规则。如果要使一台WinXP能够上网，另一台不能上网，则可以通过IP过滤实现。配置命令如图15。配置的规则为：阻止源地址为192.168.0.110~192.168.0.130的数据包的转发，允许源地址为192.168.0.131~192.168.0.150的数据包的转发。这里IP过滤的是一段范围内的IP地址，当然也可以禁止单个IP地址。

图 15

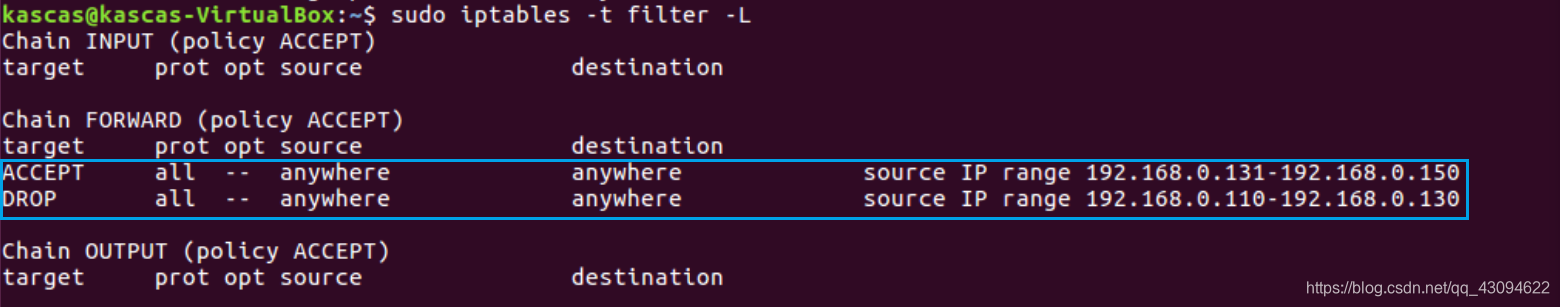

通过-L参数查看filter表的规则，如图16所示。蓝色框线内为配置的规则。

图 16

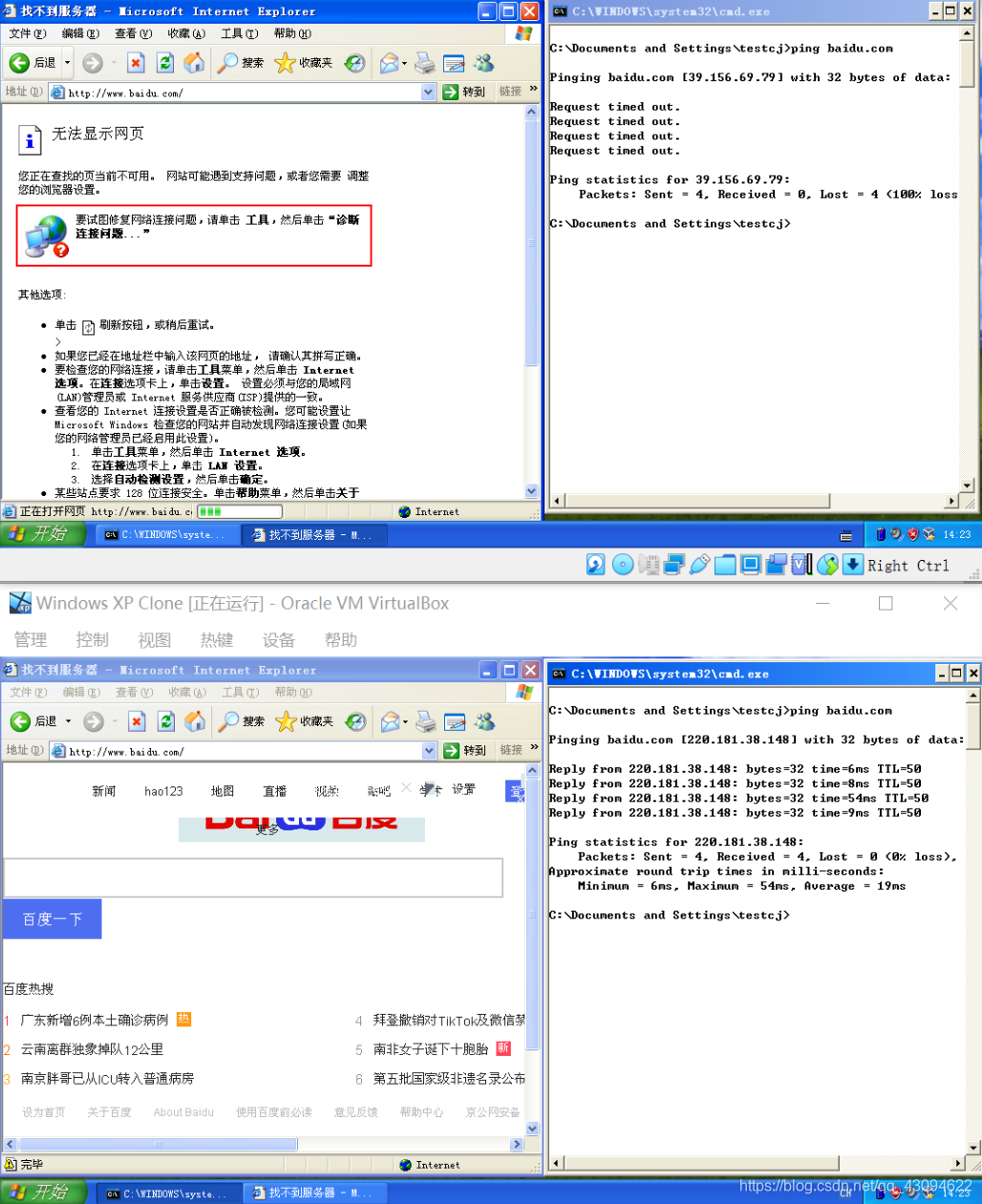

在两台WinXP虚拟机上分别使用浏览器访问baidu.com、在cmd中ping baidu.com，测试结果如图17。结果显示，一台WinXP不能通过http和ICMP访问外网，另一台WinXP能够通过http和ICMP访问外网。

图 17

DNAT应用

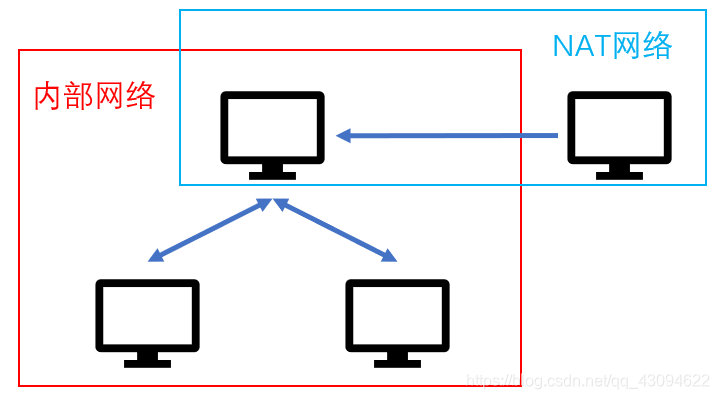

由于在NAT/NAT网络模式下主机访问虚拟机需要进行端口转发，而ftp在被动模式下往往需要随机端口建立数据链路，因此需要在NAT网络中设置WinXP虚拟机充当外网主机。网络结构大致如下图18所示。

图 18

1. DNAT配置

为了使外网计算机能够访问到内网计算机（服务器）提供的服务，需要使用DNAT技术对IP地址进行转换。由于内网有两台WinXP提供服务，每台WinXP提供两种服务，因此不能简单地将发往Ubuntu的IP地址转换为其中一台WinXP的地址，而需要加上端口的对应关系。在本次实验中，(IP:Port)的转换关系如下表：

DNAT转换前	DNAT转换后
10.0.2.15:121	192.168.0.121:21
10.0.2.15:221	192.168.0.135:21
10.0.2.15:180	192.168.0.121:8080
10.0.2.15:280	192.168.0.121:8080

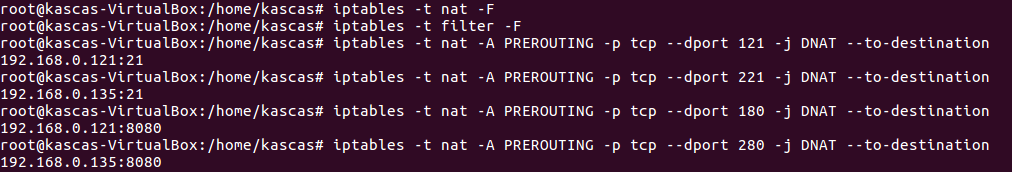

使用iptables实现如上规则。四条规则均通过nat表的PREROUTING链实现，需要指定转换前的端口和转换后的端口。配置命令如图19。

图 19

如此配置完成后，发现“外网”的WinXP能够成功访问内网服务器提供的http服务，但是ftp服务无法正常访问。考虑到目前ftp推荐使用被动模式，因此需要对被动模式下的ftp进一步配置。

经查阅资料，资料[1]提出需要使用modprobe命令加载ip_conntrack_ftp和ip_nat_ftp模块；资料[2]显示加载的模块所提供的功能是Connection Tracking，能够记录连接的状态信息，从而动态地调整过滤或转发行为；资料[3]提出当Linux内核版本为4.7及以上时需要通过配置文件或iptables -A PREROUTING -t raw -p tcp --dport xxx -j CT --helper ftp命令启用某端口的ftp服务的Connection Tracking功能。对于ftp来说，connection tracking能够将ftp在随机端口发起的数据传输连接标记为RELATED，从而允许该连接的转发。有关模块加载和激活的命令如图20。

图 20

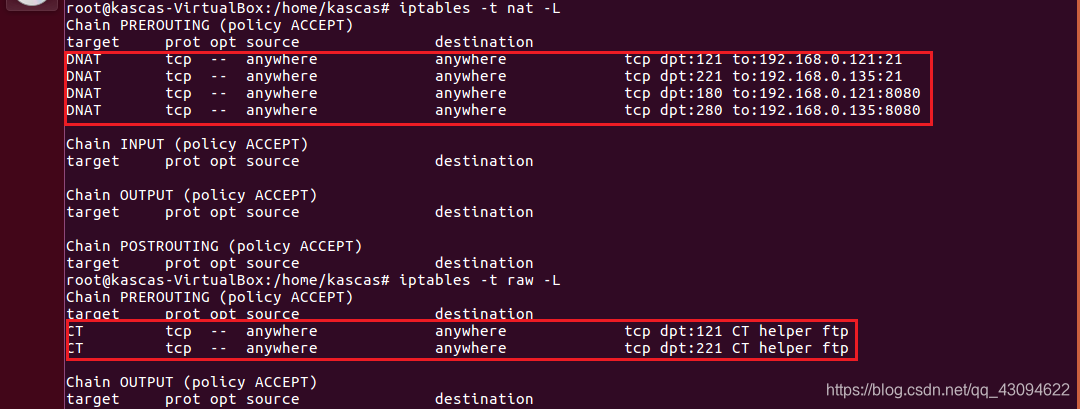

通过-L参数查看已配置的规则，如图21。

图 21

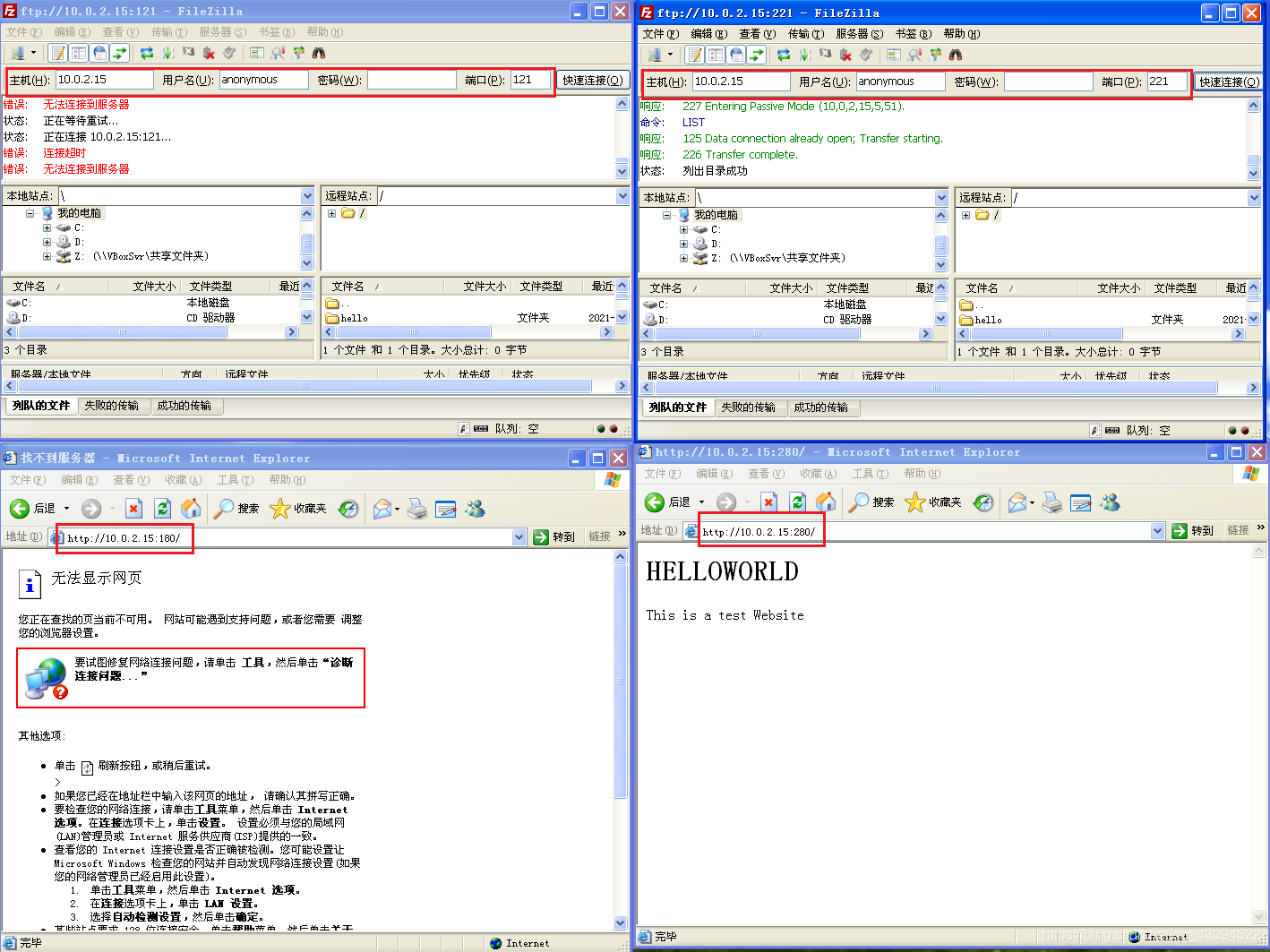

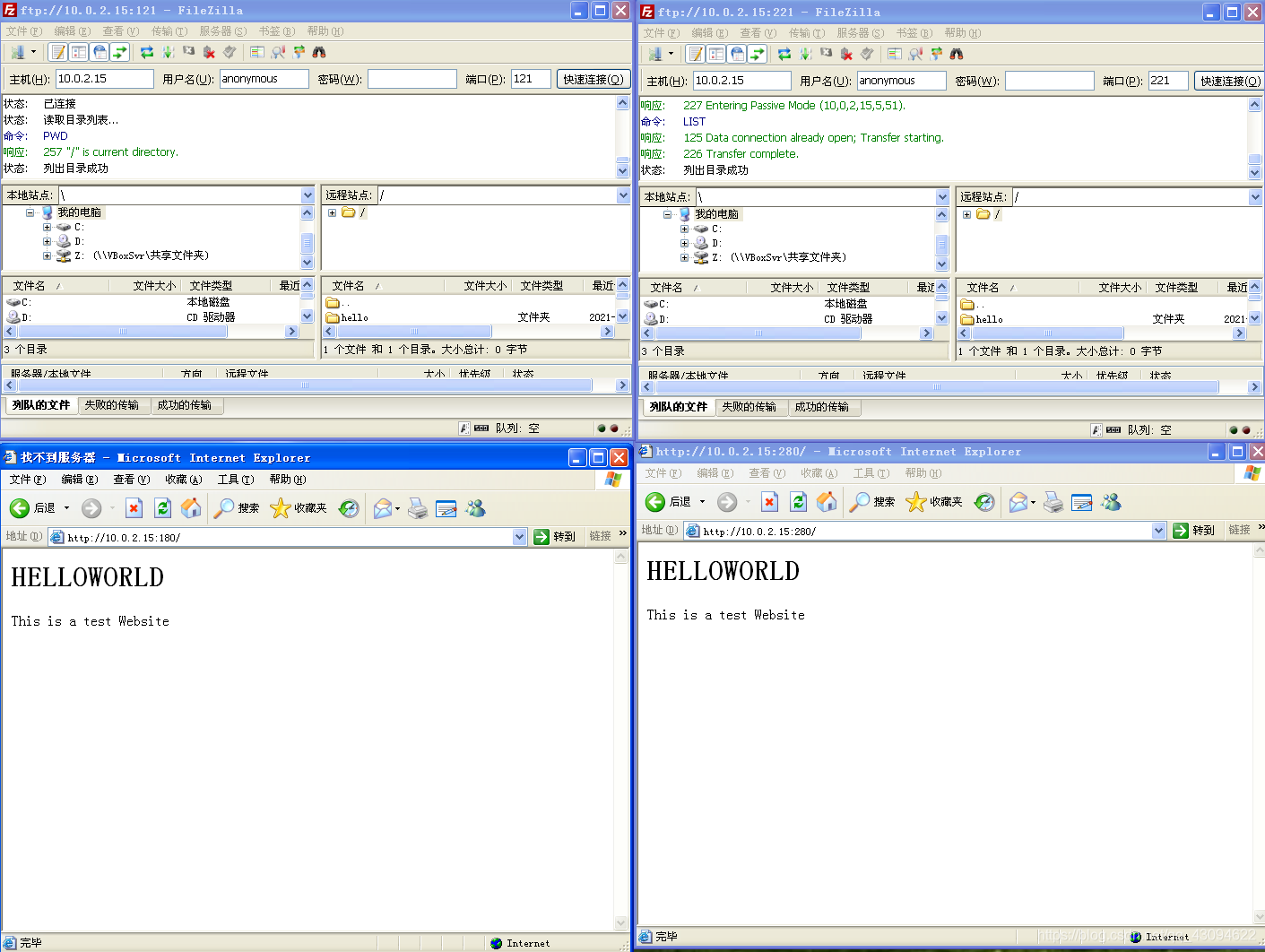

在NAT网络的WinXP上使用ftp客户端FileZilla以被动模式访问内网两台WinXP的ftp服务，使用IE浏览器访问http服务。验证结果如图22，证明经过DNAT的相关配置后处于“外网”的计算机确实能够访问内网提供的ftp和http服务。

图 22

参考资料：

[1] https://blog.youkuaiyun.com/weixin_33918357/article/details/90631341

[2] https://www.rigacci.org/wiki/lib/exe/fetch.php/doc/appunti/linux/sa/iptables/conntrack.html

[3] https://wiki.archlinux.org/title/Very_Secure_FTP_Daemon

2. IP限制

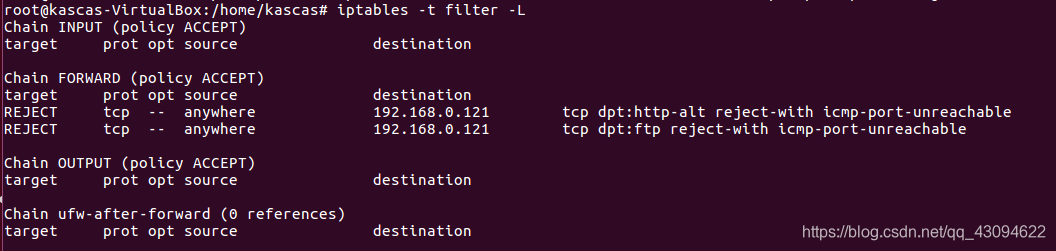

如果想要使外网计算机只能访问一台WinXP的http和ftp服务，则需要对IP地址和端口进行过滤。对于DNAT的IP和端口过滤，需要知道nat表的PREROUTING和filter表的FORWARD的执行顺序。根据资料[1]，nat表的PREROUTING先于filter表的FORWARD执行，因此filter表中拒绝的IP地址应为192.168.0.121（内网的一台WinXP），端口为8080和21。Iptables的filter表配置如图23。
