dbdiagram使用文档

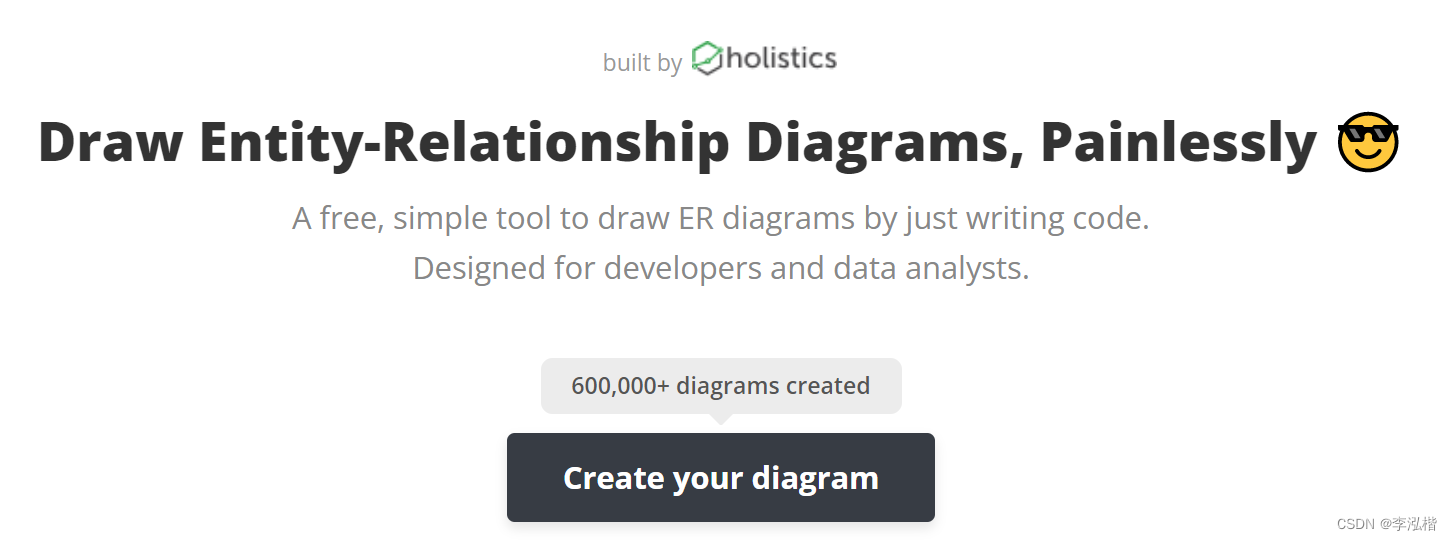

官方简介

官网地址：https://dbdiagram.io/home
备注：由于是公网地址，加载速度较慢，推荐各位直接科学上网

功能简介：免费简单的绘制ER关系图的工具
补充说明：相比于官网的说明，我目前在实际使用中更多倾向于通过简单的代码录入，建立表结构，设计表与表关系，最后导出完整的SQL语句

使用说明

创建表

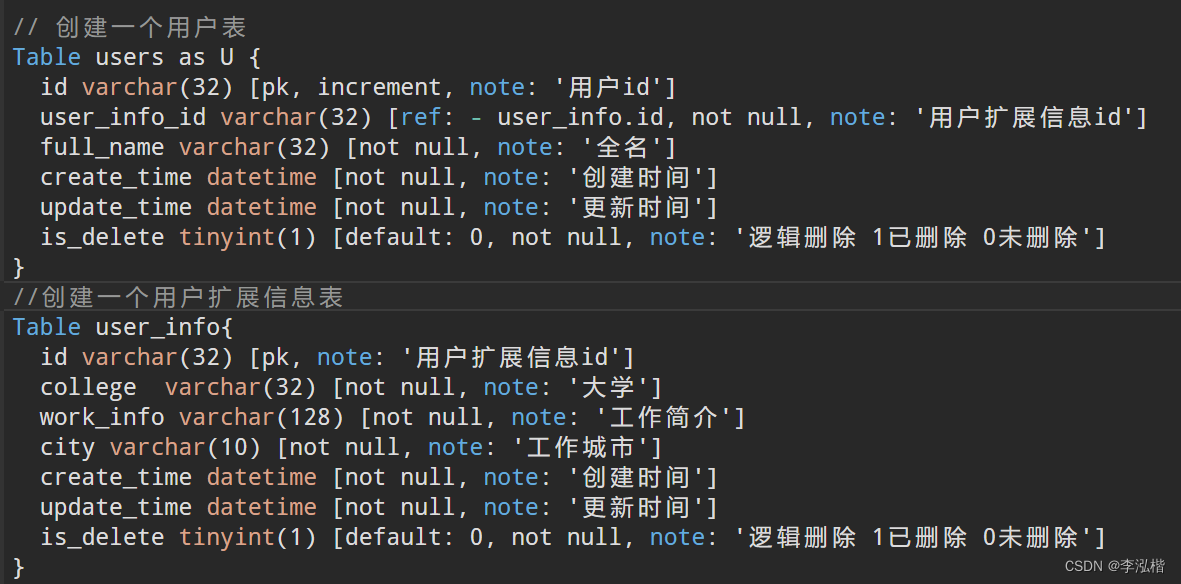

图1-1 使用dbdiagram创建一个新的表

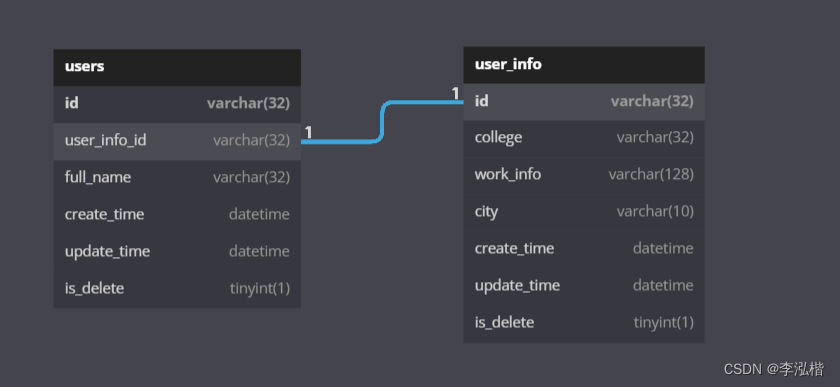

图1-2 创建好表后生成的E-R图

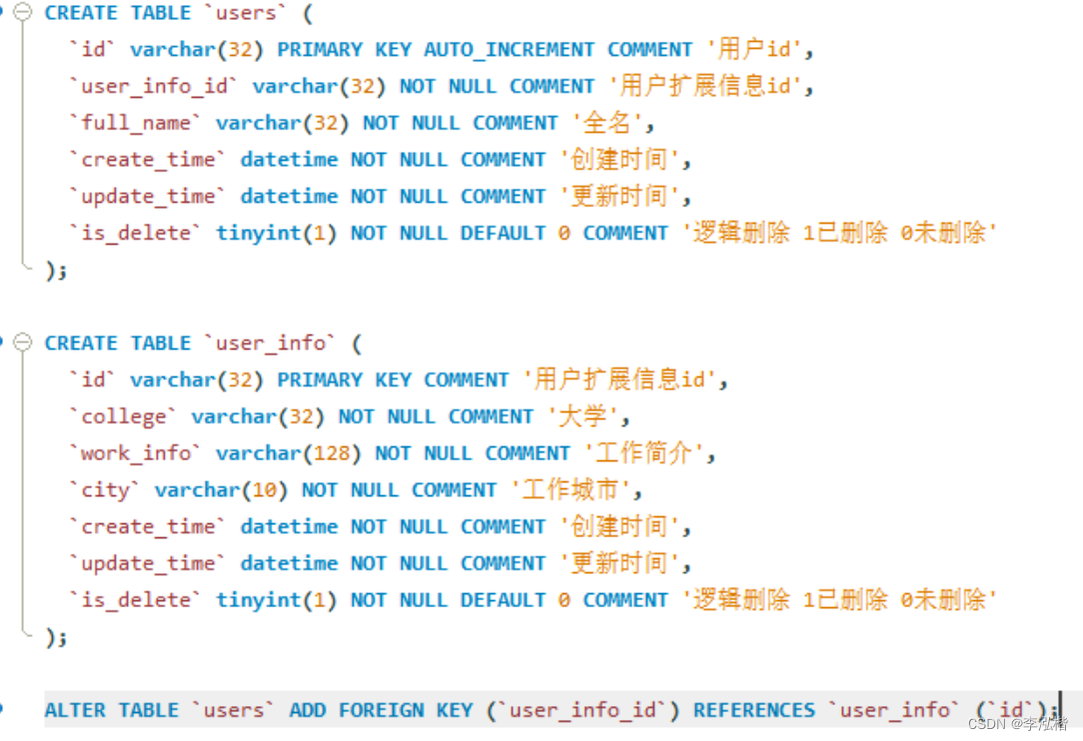

图1-3 最终导出的MySQL语句

关于创建表的说明：
字段名 数据类型(字段长度) [pk/not null/increment/default/ref]
对比在网站上输入的代码与最终生成的MySQL语句，个人感觉在网站录入时对于主外键自增索引等会相对来说方便一些，不需要写比较长的语句，用户只需要几个关键字即可。

添加外键

当确定两个表之间存在主外键的关系时，有两种添加的方式

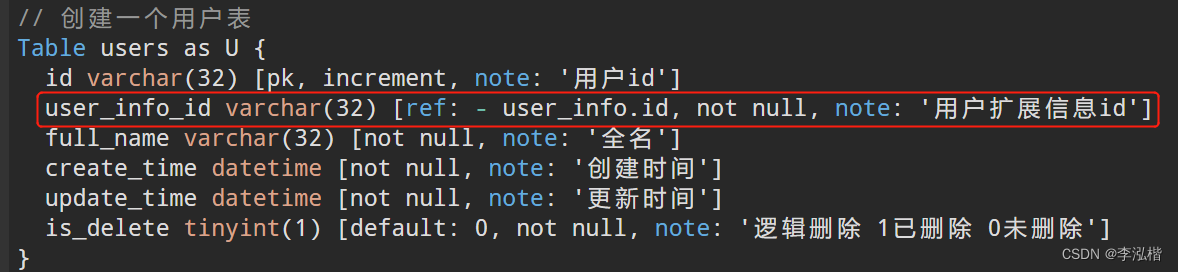

图1-4 方式一：直接写在表里

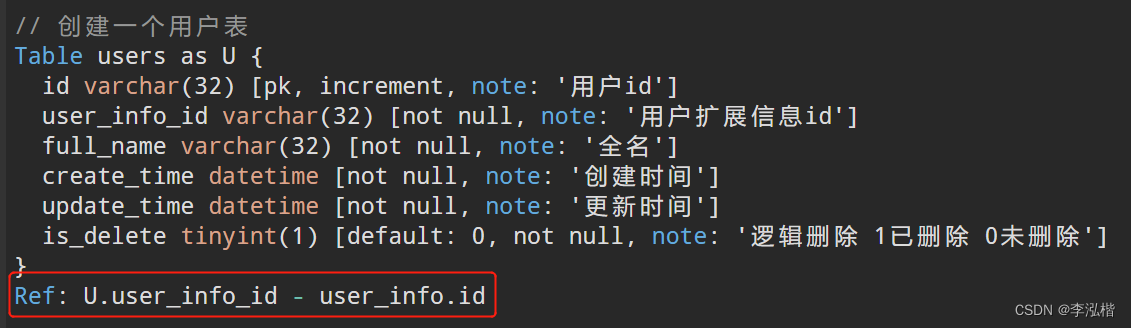

图1-5 方式二：单独一行写在外面

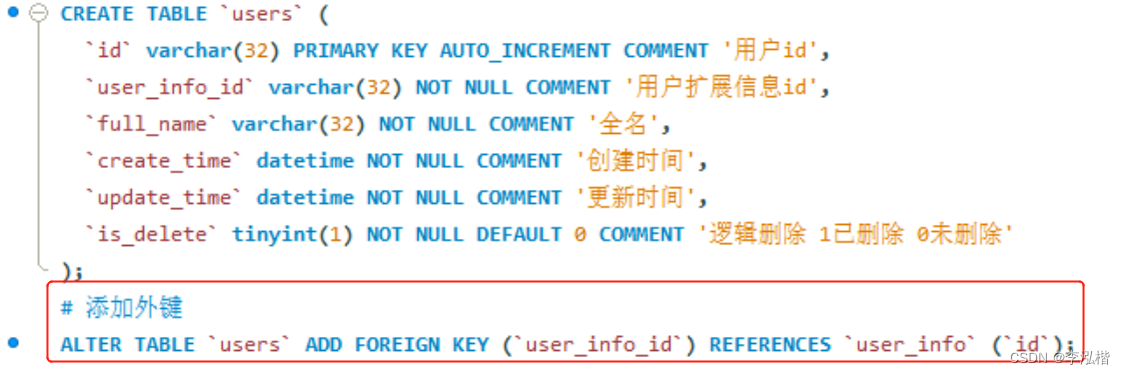

图1-6 最后导出MySQL语句时，都会统一为ALTER语句

添加枚举

数据库中的数据类型：日期和时间数据类型、数值数据类型、字符串数据类型、枚举类型等

enum(“member1″, “member2″, … “member65535″)
enum数据类型就是定义了一种枚举，最多包含65535个不同的成员。当定义了一个enum的列时，该列的值限制为列定义中声明的值。如果列声明包含NULL属性，则NULL将被认为是一个有效值，并且是默认值。如果声明了NOT NULL，则列表的第一个成员是默认值。
该片段截取自：https://www.cnblogs.com/cqlb/p/9856841.html

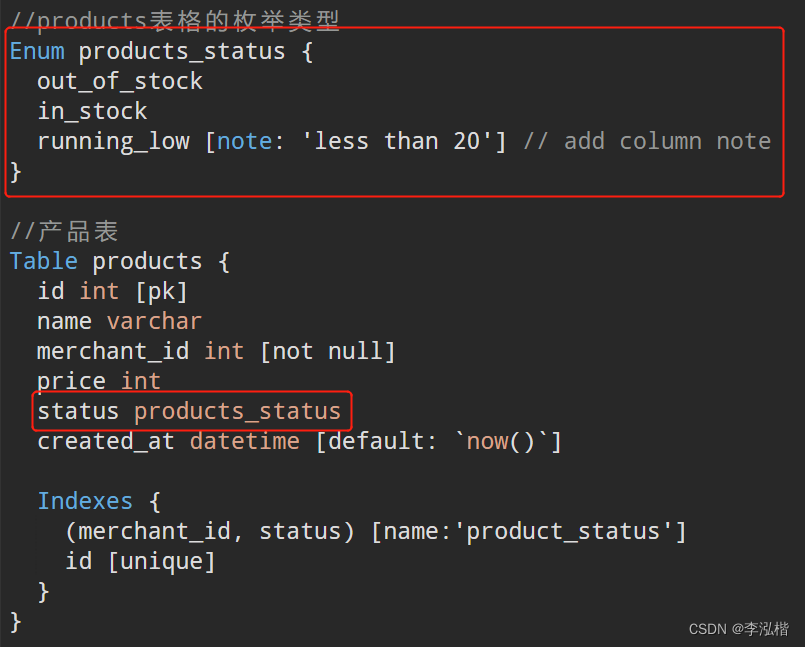

图1-7 dbdiagram中添加enum类型

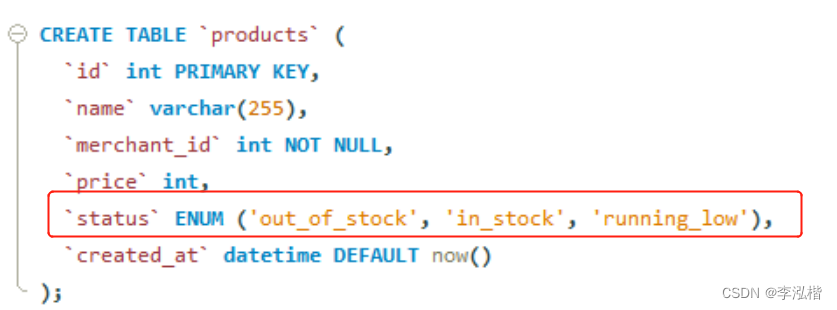

图1-8 导出后的MySQL语句

添加索引

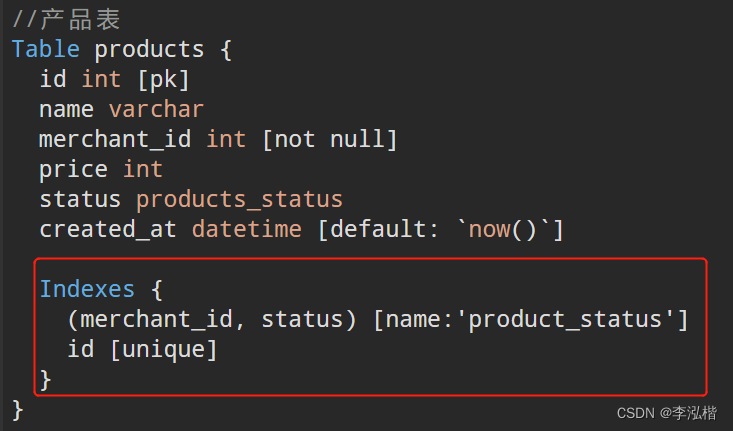

图1-9 dbdiagram中添加索引

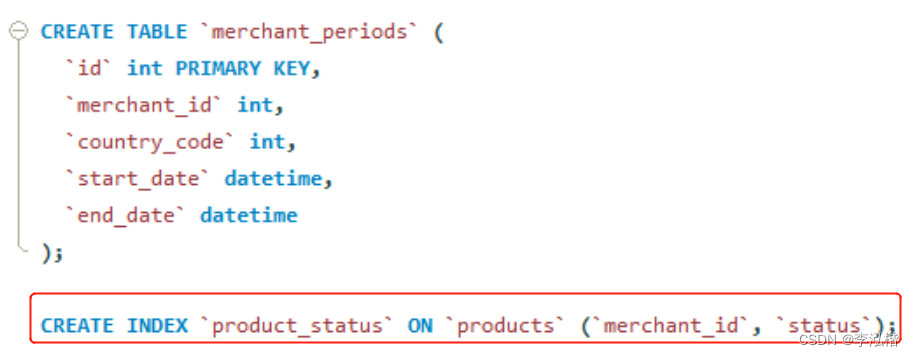

图1-10 导出后的MySQL语句

1、product_status 为索引名，必须唯一
2、ON 用来制定被索引的表
3、merchant_id / status 为索引中包含的列
