linux笔记 - 虚拟机网络实践

1. 背景及要求

在创建和使用虚拟机时，遇到一个网络的问题，记录一下

1.1 现状

1. 一台笔记本，有2个网卡，一个有线网卡，一个无线网卡，笔记本的内存、磁盘空间不多；
2. 一台台式主机，只有一个有线网卡，内存和资源充足，适合创建虚拟机；
3. 一台显示器，通常做笔记本的扩展显示器使用；
4. 笔记本和台式主机使用的是windows系统，都可以连接互联网，但是笔记本和台式主机连接的是不同的网络，因此笔记本和台式主机不太同一个网络中，不互通；
5. 笔记本不能接入到台式主机的路由器上，台式主机也接入不到笔记本所连接的网络中；
6. 一个小型的hub集线器，网线若干；

1.2 要求

1. 在主机上创建虚拟机，且创建的虚拟机可以上网；
2. 笔记本可以通过远程桌面连接到台式主机，进行远程控制操作；
3. 笔记本上安装的Xshell可以直接连接台式主机上创建的虚拟机；

2. 方案

1. 笔记本和台式主机组建一个局域网：解决笔记本远程连接台式主机的要求；
2. 创建的虚拟机要有一个桥接模式的网卡，且该卡的网段使用的是笔记本和台式主机组建的局域网网段：解决笔记本上的Xshell可以连接虚拟机的需求；
3. 还有一个虚拟机上网的需求，在为虚拟机提供一个NAT网卡，提供上网需求；

3. 实践过程

3.1 网络环境确认

3.1.1 台式主机网络环境

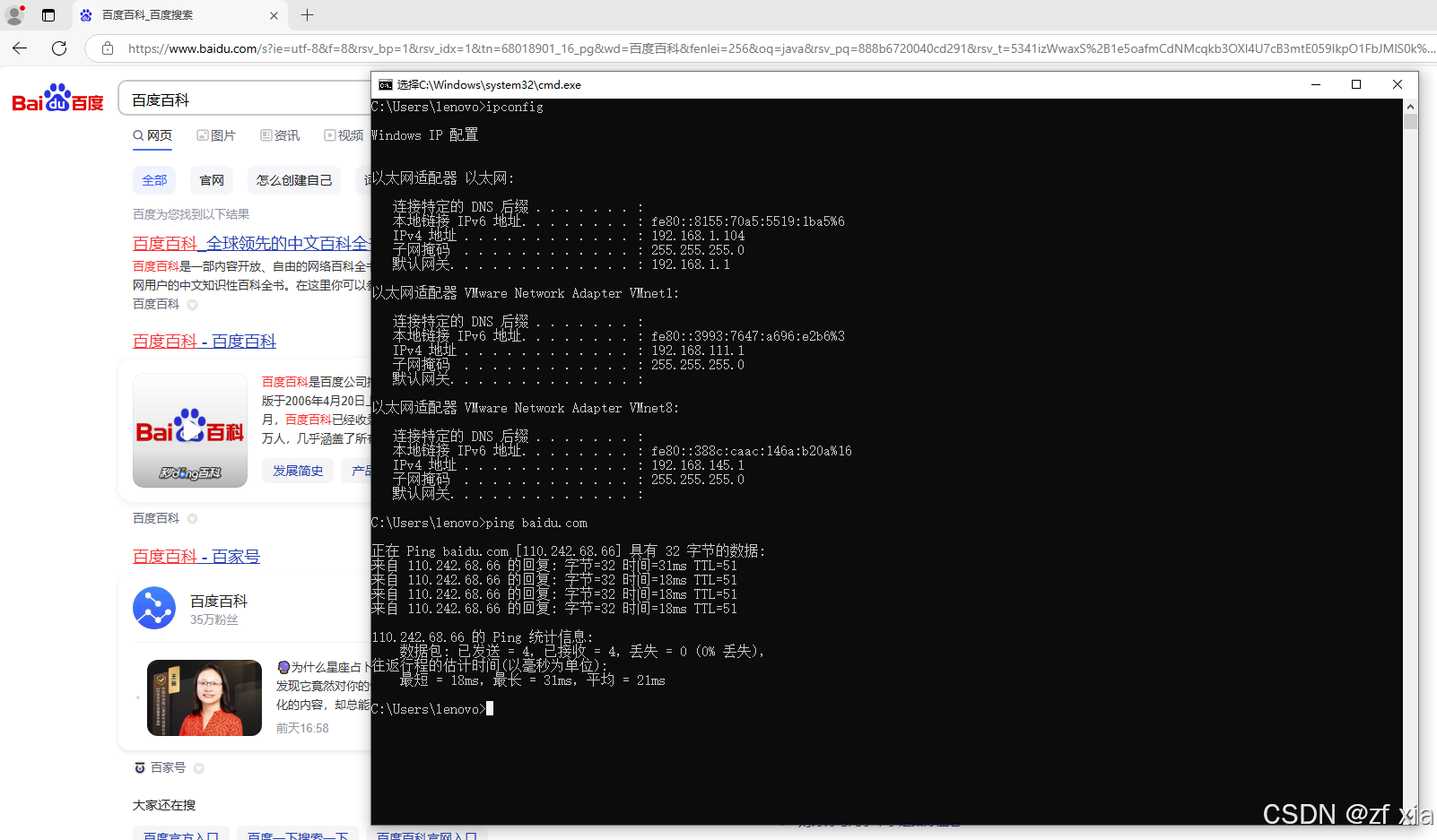

1. 台式主机ip及ping百度情况


3.1.2 笔记本网络环境

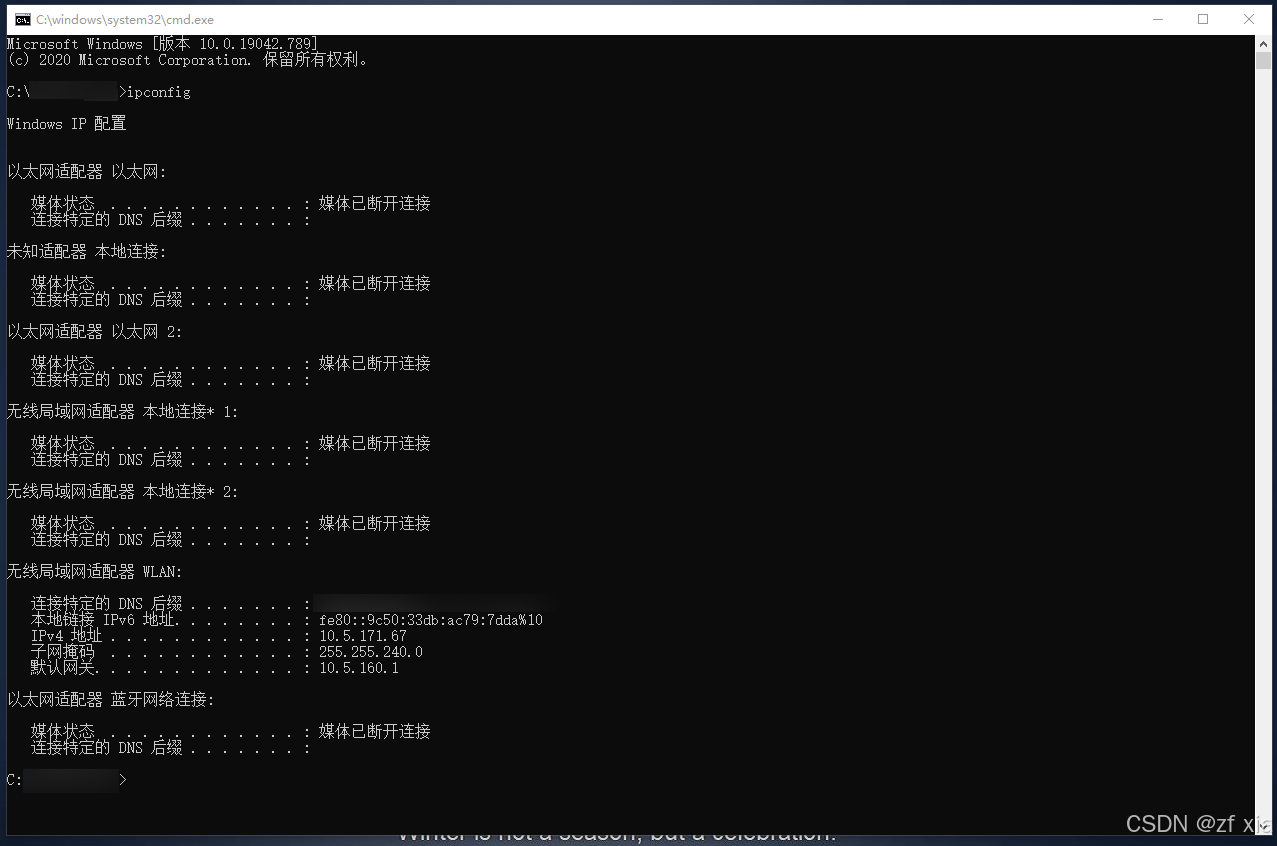

1. 笔记本ip地址

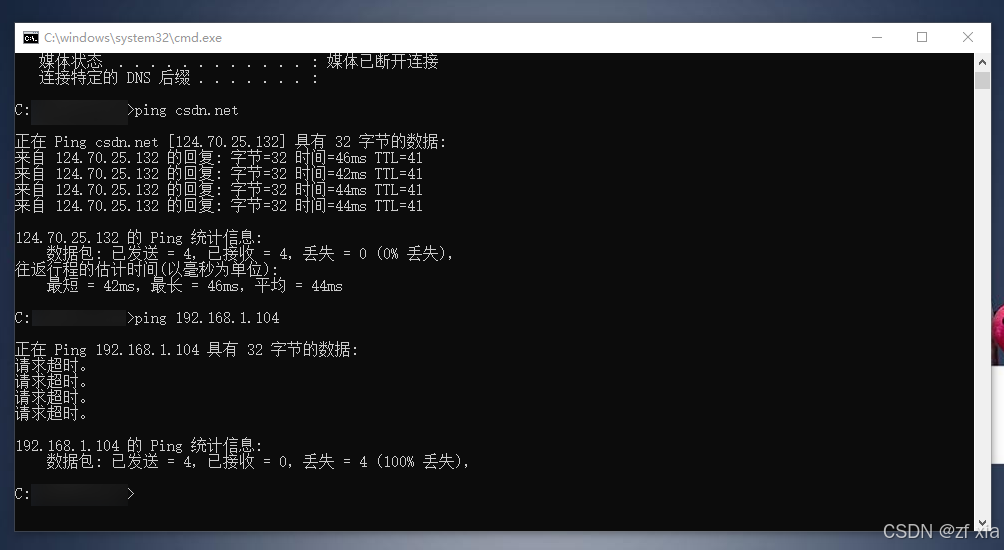

2. 笔记本ping youkuaiyun.com


3. 笔记本ping 台式机


3.2 构建局域网

1. 局域网段规划为：192.168.210.2-192.168.210.255 段，
2. 子网掩码：255.255.255.0
3. 网关为：192.168.210.1
4. 笔记本IP：192.168.210.100
5. 台式机IP：192.168.210.101
6. 192.168.210.100-192.168.210.109 规划给实体机使用，
7. 192.168.210.110-192.168.210.254 规划给虚拟机桥接模式使用；
8. NAT模式的网段，建议使用还原默认设置分配IP段；
9. 台式主机的ip防火墙要放开

3.2.1 网线连接

1. 原本连接台式主机的网线连接到hub上，从hub的一个口连接到主机上；
2. 笔记本的有线网口连接到hub上；

3.2.2 笔记本有线网卡设置

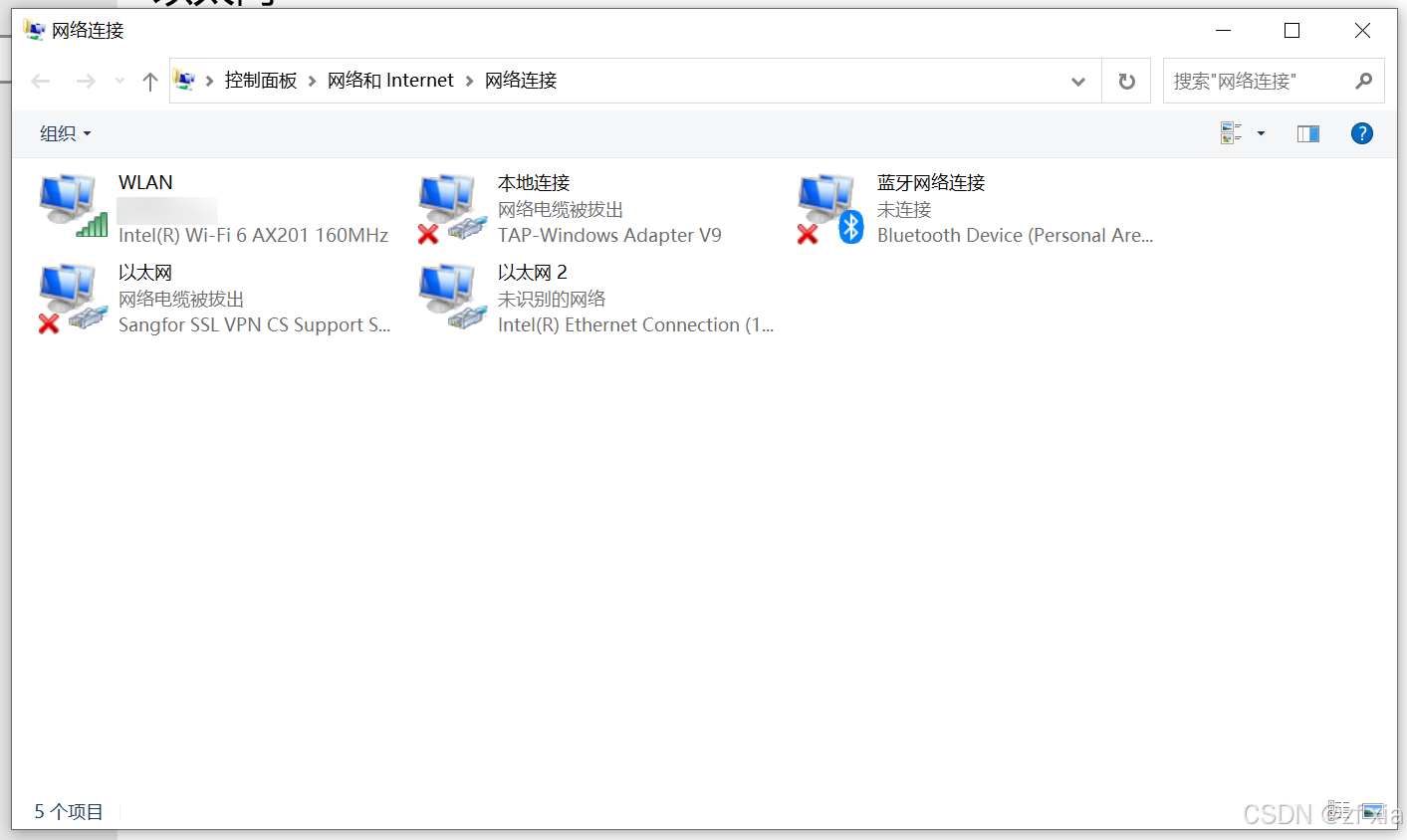

1. 打开网络连接： 开始（WIN） -> 设置-> 网络和Internet -> 以太网 -> 更改适配器选项

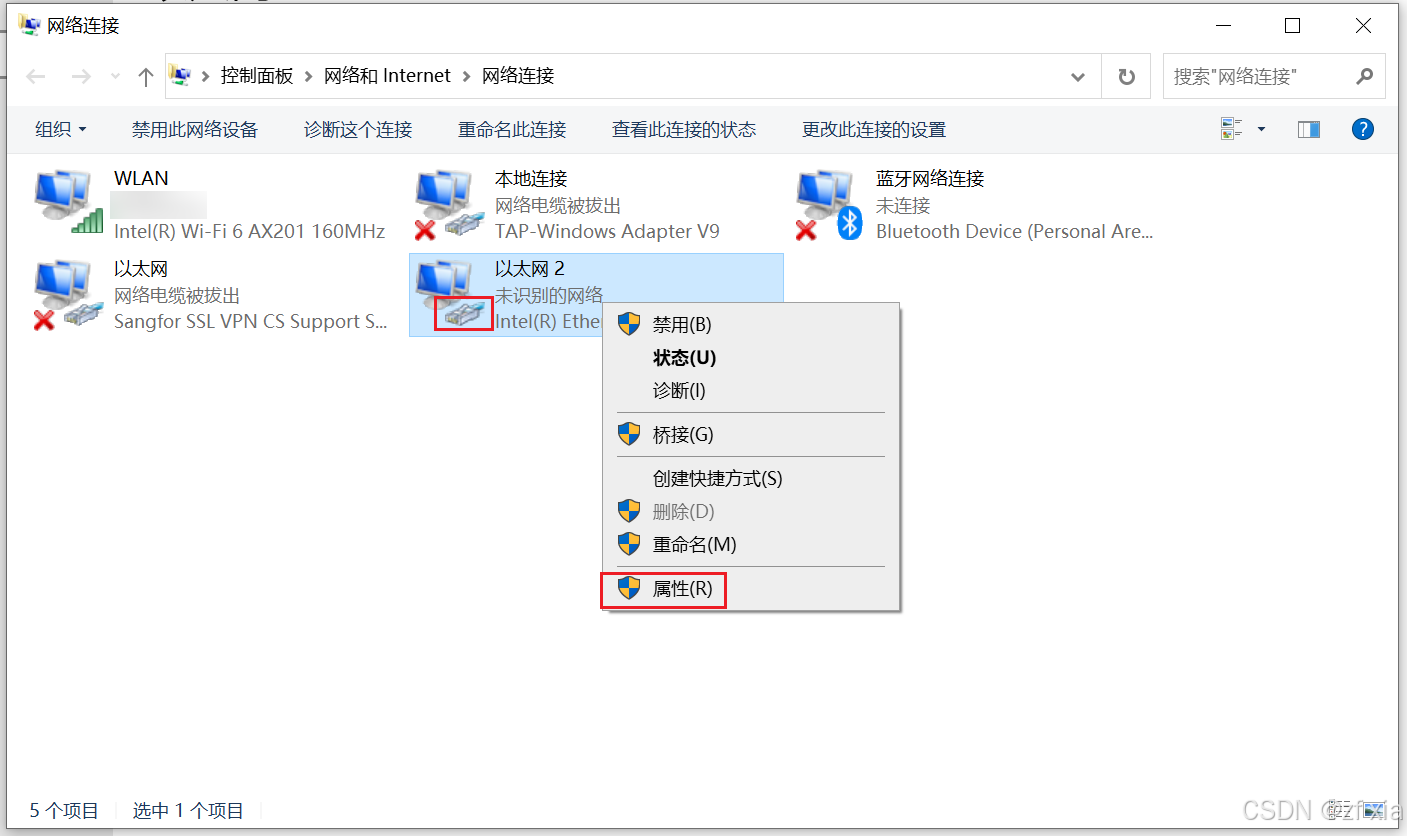

2. 查看有线网卡属性：（右下角有水晶头图标的是有线网卡，选中、点击右键）

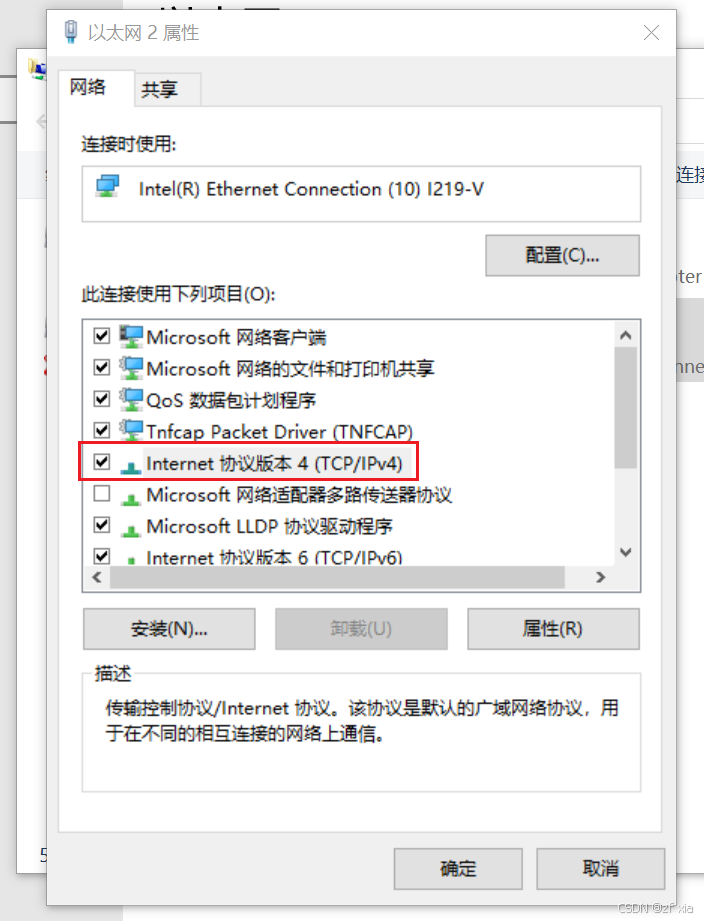

3. 属性界面：双击 Internet协议版本4（TCP/IPv4）

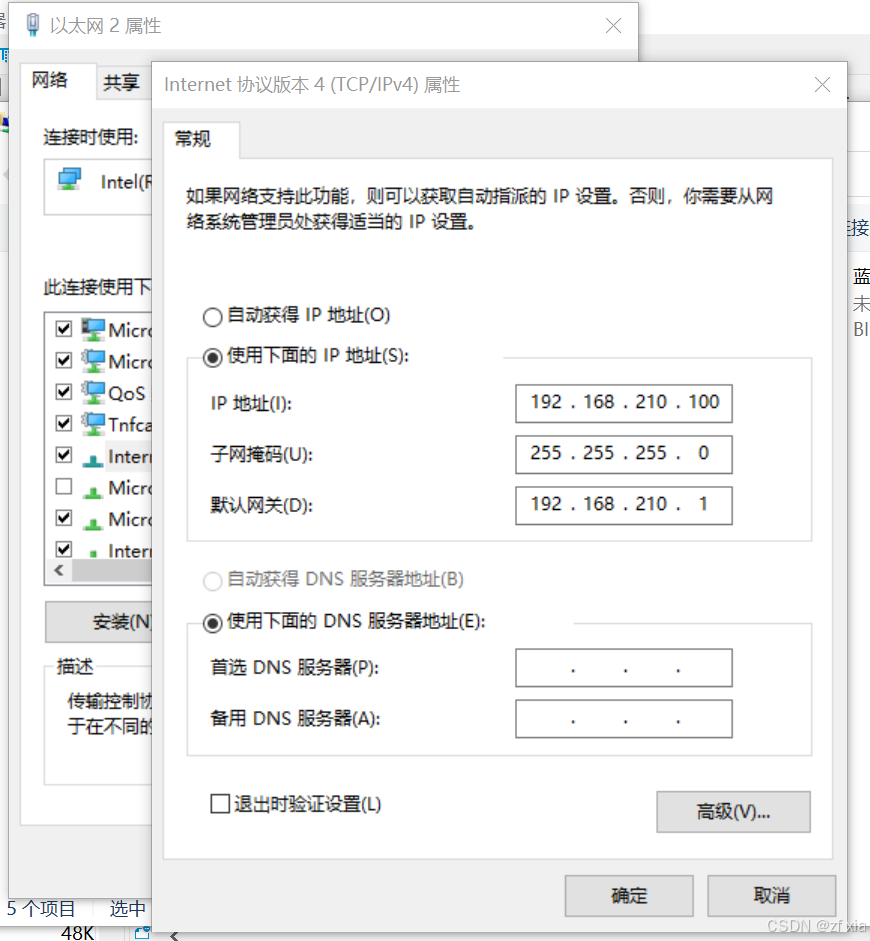

4. 修改IPv4设置

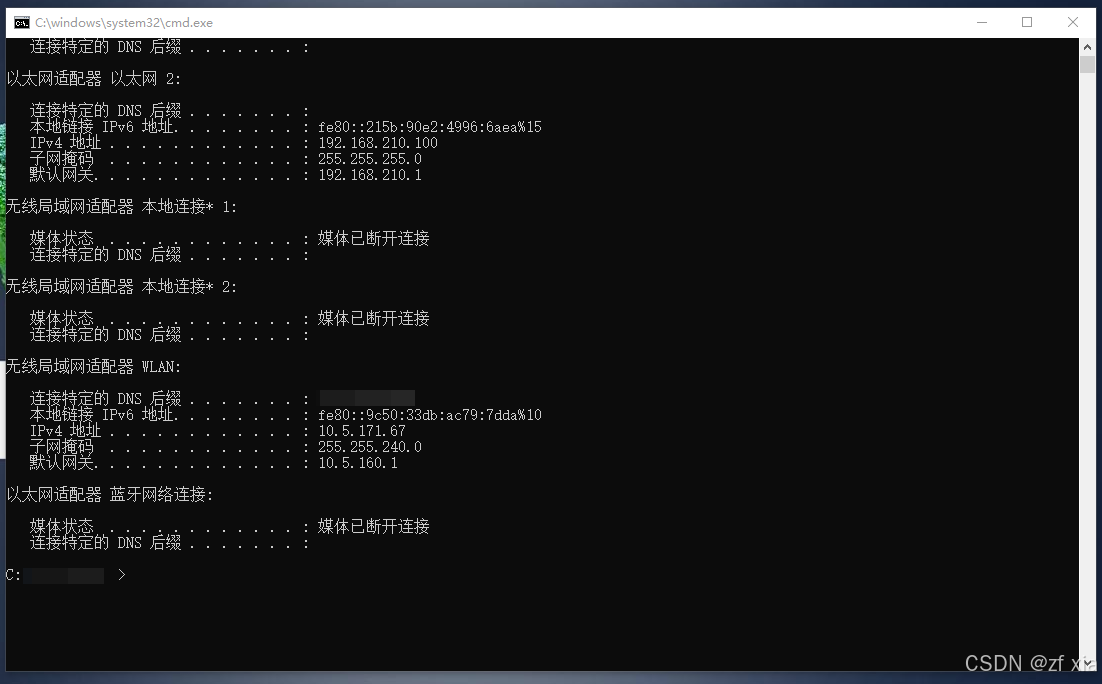

5. 保存后查看IP信息


3.2.3 台式主机网卡设置

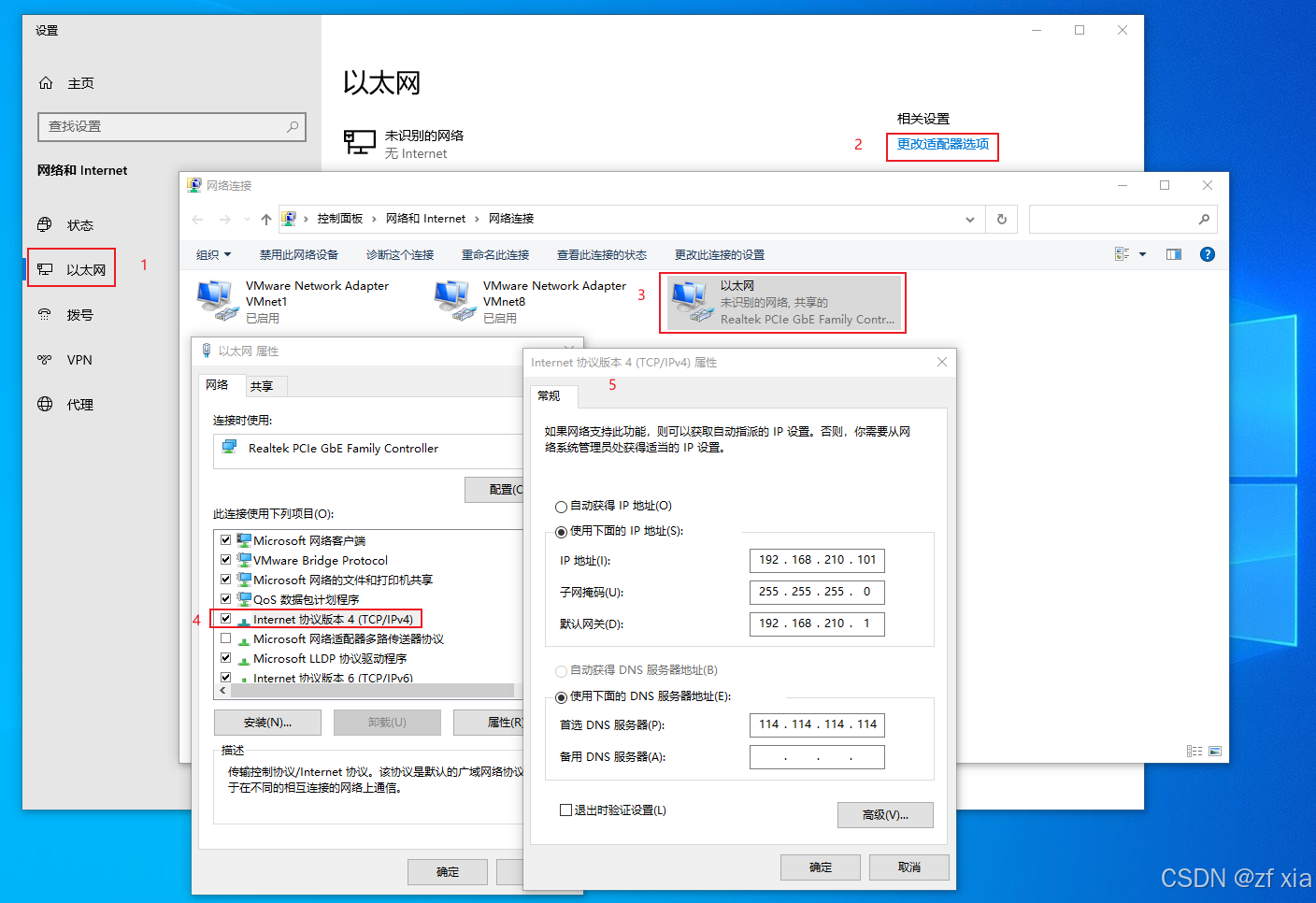

1. 以同样的方式，修改IP4设置

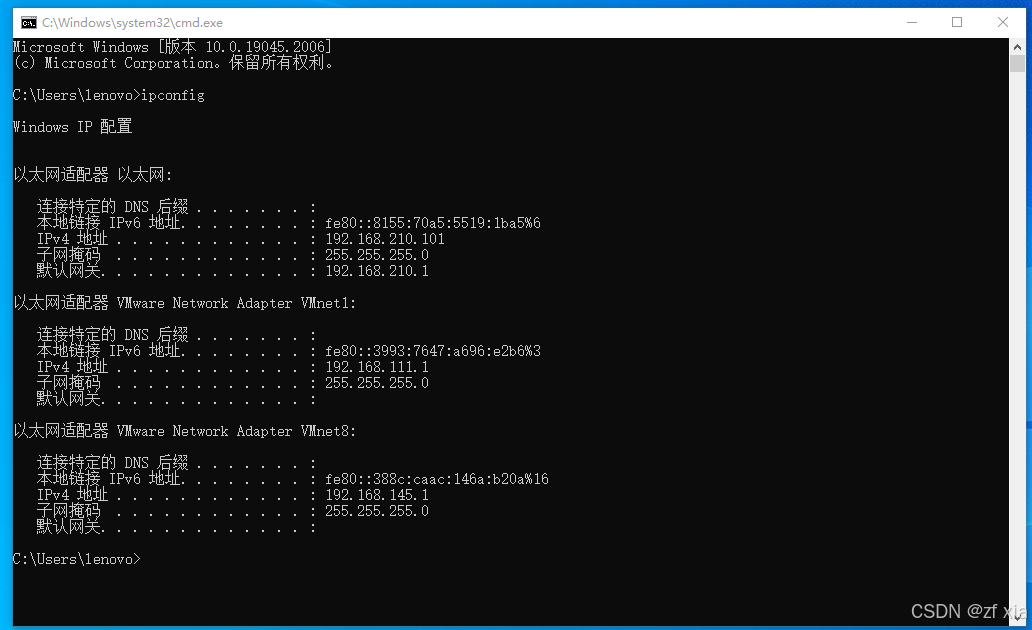

2. 保存后查看IP信息


3.2.4 网络检验
