强化学习原理与应用作业一

Task 1 Frozen Lake MDP

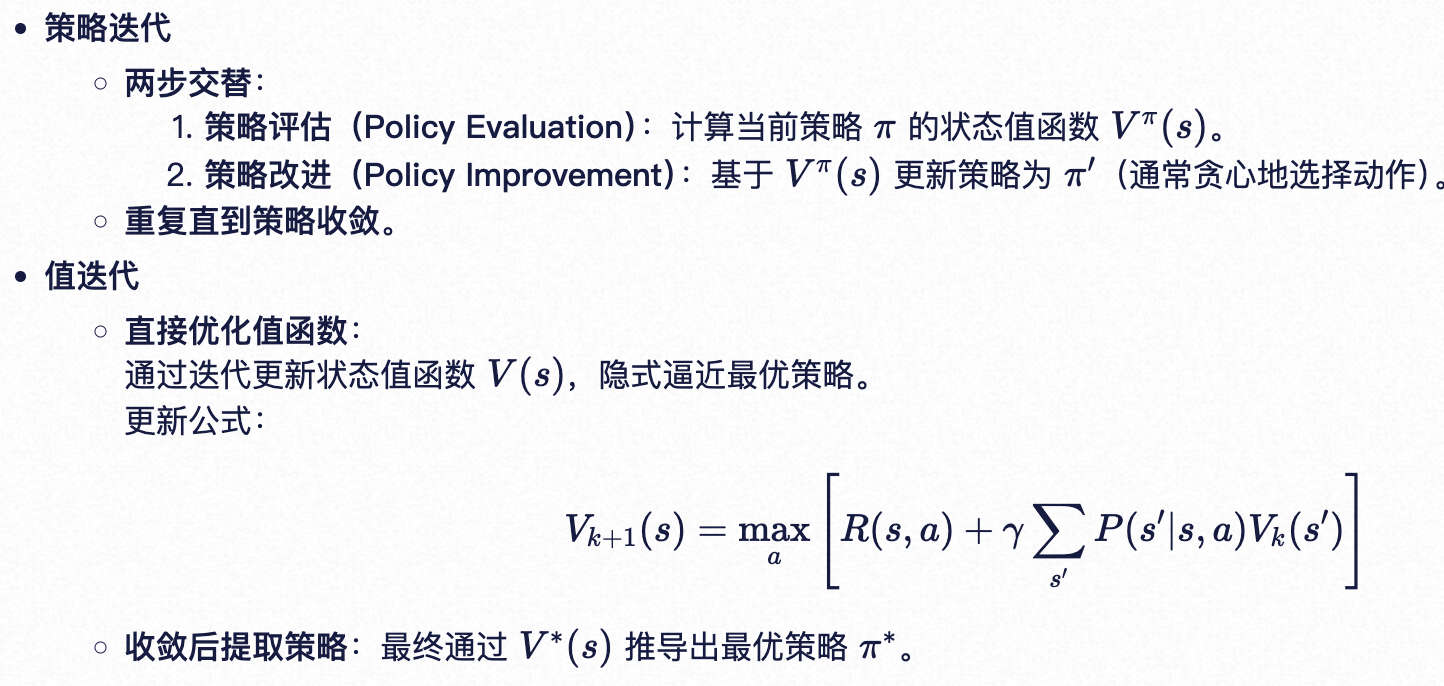

Policy Iteration

1. Policy Evaluation
   固定当前策略π，更新状态价值函数V直至收敛。

   # 反复迭代直至收敛
   while True:
   	value_function_next = np.zeros_like(value_function)
   	for s in range(nS):  # 一轮迭代
   		a = policy[s]
   		prob, nextstate, reward, done = P[s][a][0]  # 此prob为π(s,a,s')，而不是π(s,a)
   		value_function_next[s] = prob * (reward + gamma*value_function[nextstate])
   	if np.max(np.abs(value_function_next - value_function)) < tol:
   		break
   	value_function = value_function_next


2. Policy Improvement
   贪心选取使q(s, a)最大的a作为s的策略动作。

   # 确定性动作
   for s in range(nS):
   	q = np.zeros(nA)
   	for a in range(nA):
   		prob, nextstate, reward, done = P[s][a][0]  # 此prob为π(s,a,s')，而不是π(s,a)
   		q[a] = prob * (reward + gamma * value_from_policy[nextstate])
   	new_policy[s] = np.argmax(q)


3. 重复策略评估和策略改进，直至策略收敛

   while True:
   	value_function = policy_evaluation(P, nS, nA, policy, gamma, tol)
   	new_policy = policy_improvement(P, nS, nA, value_function, None, gamma)
   	if (new_policy == policy).all():
   		break
   	else:
   		policy = new_policy


4. 最终的V值和策略分别如下图：




---

Value Iteration

迭代更新最优值函数直至收敛，并执行一次策略提取。

while True:
	value_function_next = np.zeros_like(value_function)
	for s in range(nS):
		q = np.zeros(nA)
		for a in range(nA):
			prob, nextstate, reward, done = P[s][a][0]  # 此prob为π(s,a,s')，而不是π(s,a)
			q[a] = prob * (reward + gamma * value_function[nextstate])
			value_function_next[s] = np.max(q)
	if np.max(np.abs(value_function_next - value_function)) < tol:
		break
	value_function = value_function_next

# 一次策略提取
for s in range(nS):
	q = np.zeros(nA)
	for a in range(nA):
		prob, nextstate, reward, done = P[s][a][0]  # 此prob为π(s,a,s')，而不是π(s,a)
		q[a] = prob * (reward + gamma * value_function[nextstate])
	policy[s] = np.argmax(q)

V值和策略P与策略迭代方法相同。

---

Task 2 Test Environment

使用动态规划DP自底向上求解，如下图，因为DP是精确算法，所以求解的是最优解。

---

Task 3 Tabular Q-Learning

agent探索概率epsilon线性递减

assert self.nsteps >= 1
k = (self.eps_end - self.eps_begin) / (self.nsteps - 0)
if t <= self.nsteps:
    self.epsilon = self.eps_begin + k * (t - 0)
else:
    self.epsilon =  self.eps_end

$ϵ-\mathbf{greedy}$ Exploration Strategy

if np.random.rand() <= self.epsilon:
    return self.env.action_space.sample()
else:
    return best_action

---

Task 4 Maze Example

实现Q Learning和SARSA算法，两个算法很类似，只不过SARSA是on policy，其用于产生训练数据的决策策略和更新Q表的优化策略相同，都是$ϵ-\mathbf{greedy}$，Q Learning是off policy，其决策策略使用$ϵ-\mathbf{greedy}$，优化策略使用贪心策略。

1. 观测值说明

agent的观测值(x1, y1, x2, y2)，(x1, y1)为agent所处的左上角坐标，(x2, y2)为agent的右下角坐标。将16个左上角坐标映射为0-15，作为状态，也即Q表的行索引，已标记在下图中。坐标系即状态空间如下图所示。由左上角左边换算为Q标行索引的公式为
index = (x1-5)//40 + (y1-5)//40 * 4

2. 动作空间说明

由environment的实现逻辑，在4x4的网格内，0：向上移动一格，1：向下移动一格，2：向右移动一格，3：向左移动一格；当执行动作会超出边界时，则保存在原位置不动。

3. Q Learning实验

部分核心代码如下：
初始化Q表

np.random.seed(1)
obs_dim = 4 * 4  # 观测空间为16
self.q = np.random.rand(obs_dim, len(actions))

选择动作

# epsilon 贪心
if np.random.rand() < self.epsilon:
    action = np.random.choice(len(self.actions))
else:
    # 由观测坐标换算为状态序号，agent左上角坐标为(x=observation[0], y=observation[1])
    # 换算公式为index = (x-5)//40 + (y-5)//40 * 4
    x, y = int(observation[0]), int(observation[1])  # 提取observation的左上角坐标
    s_idx = (x-5)//40 + (y-5)//40 * 4              # 换算为Q表的行下标
    action = np.argmax(self.q[s_idx, :])
return action

更新Q表

x, y = int(s[0]), int(s[1])  # 提取s的左上角坐标
idx_s = (x - 5) // 40 + (y - 5) // 40 * 4  # 换算为Q表的行下标
if self.check_state_exist(s_):
    td_target = r + self.gamma * 0  # 终止状态的Q值为0
else:
    x_, y_ = int(s_[0]), int(s_[1])  # 提取s_的左上角坐标
    idx_s_ = (x_ - 5) // 40 + (y_ - 5) // 40 * 4  # 换算为Q表的行下标
    td_target = r + self.gamma * np.max(self.q[idx_s_, :])
self.q[idx_s, a] = self.q[idx_s, a] + self.lr * (td_target - self.q[idx_s, a])

判断终止状态

if state == 'terminal':
    return True
else:
    return False

$ϵ$设为0.2，训练500个episodes，Q表如下，结合上图的坐标系、状态空间和动作空间，可以发现已经学习到策略：在状态5，Q(5,1)和Q(5,2)很小，能避免黑块；而在黄色奖励附近，Q(11,3)和Q(14,0)很大，能够到达奖励。可视化实验也显示agent总是能较快到达奖励位置。

训练1000个episodes后的Q表

4. SARSA实验

SARSA与Q Learning类似，只是SARSA更新Q表的优化策略仍是$ϵ-\mathbf{greedy}$，为on policy算法。
与Q Learning的区别部分如下：

x, y = int(s[0]), int(s[1])  # 提取s的左上角坐标
idx_s = (x - 5) // 40 + (y - 5) // 40 * 4  # 换算为Q表的行下标
if self.check_state_exist(s_):
    td_target = r + self.gamma * 0  # 终止状态的Q值为0
else:
    x_, y_ = int(s_[0]), int(s_[1])  # 提取s_的左上角坐标
    idx_s_ = (x_ - 5) // 40 + (y_ - 5) // 40 * 4  # 换算为Q表的行下标
    if np.random.rand() < self.epsilon:
        action = np.random.choice(len(self.actions))
        td_target = r + self.gamma * (self.q[idx_s_, action])
    else:
        td_target = r + self.gamma * np.max(self.q[idx_s_, :])
self.q[idx_s, a] = self.q[idx_s, a] + self.lr * (td_target - self.q[idx_s, a])

$ϵ$仍设为0.2，500个episodes后的Q表如下，实验显示agent已经学到较快到达奖励的策略。

训练1000个episodes后的Q表如下。
