一般不能实体化的原因有很多，有的是合并顺序、合并方法、破面、精度、改变精度，等等
这里讲一下合并中的操作问题（相交和连接）
相交：我本人的理解就是两个面交在一起，把多余相交部分去掉，这个大家操作多了也是知道的，大家可以多回去尝试理解
连接：目前我理解的意思就是把两个面连接起来，就是仍有点点破面或者说很微小的缝隙的面连起来。
下面案例介绍中可以看到

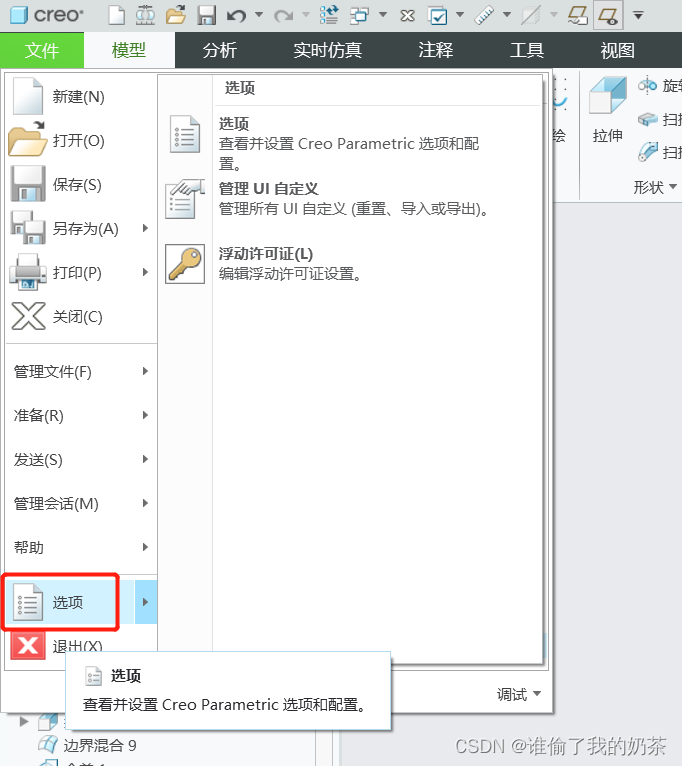

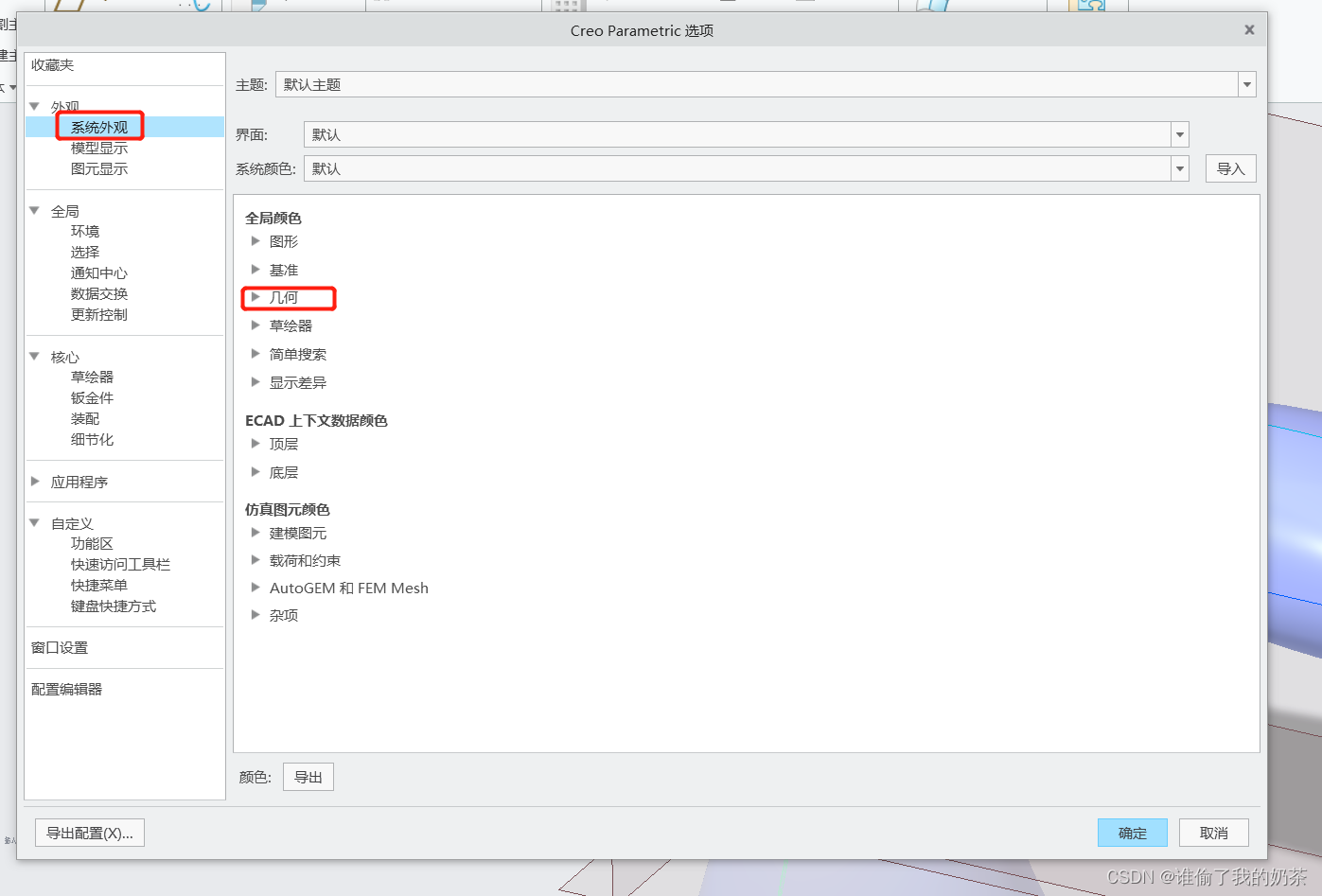

首先在外观颜色里面查看破面是什么颜色

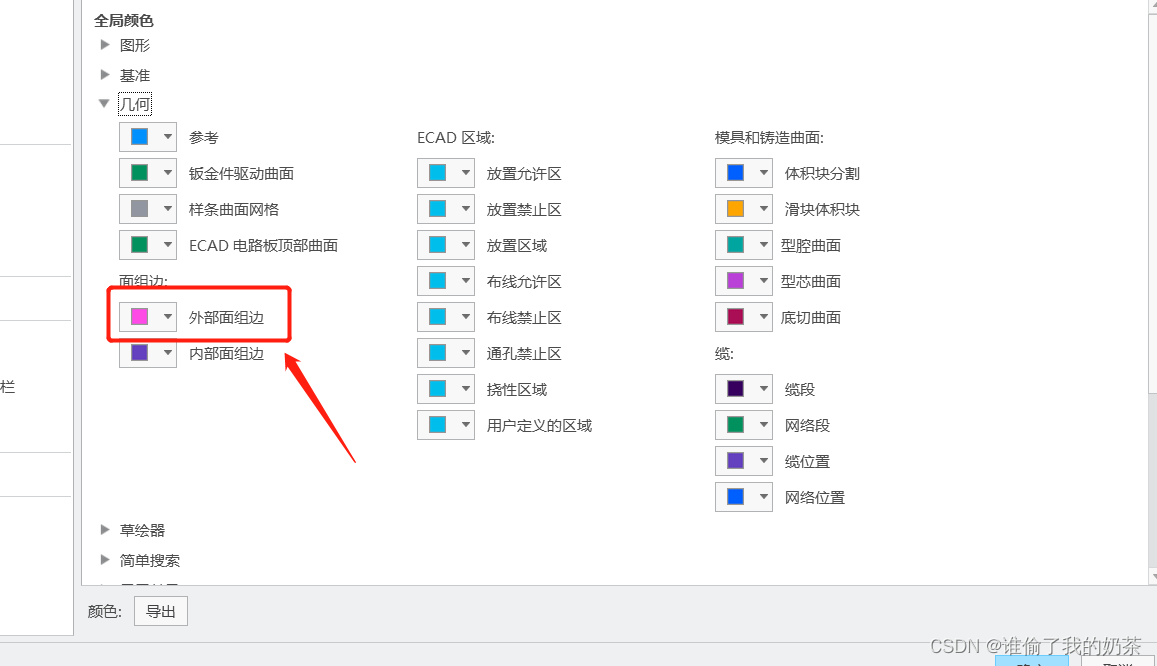

如下图显示这是破面的颜色，也就是不封闭的曲面，一般来说不封闭的曲面是没办法实体化的（一般也是系统默认的颜色）
接下来返回到不能实体化的图中看看

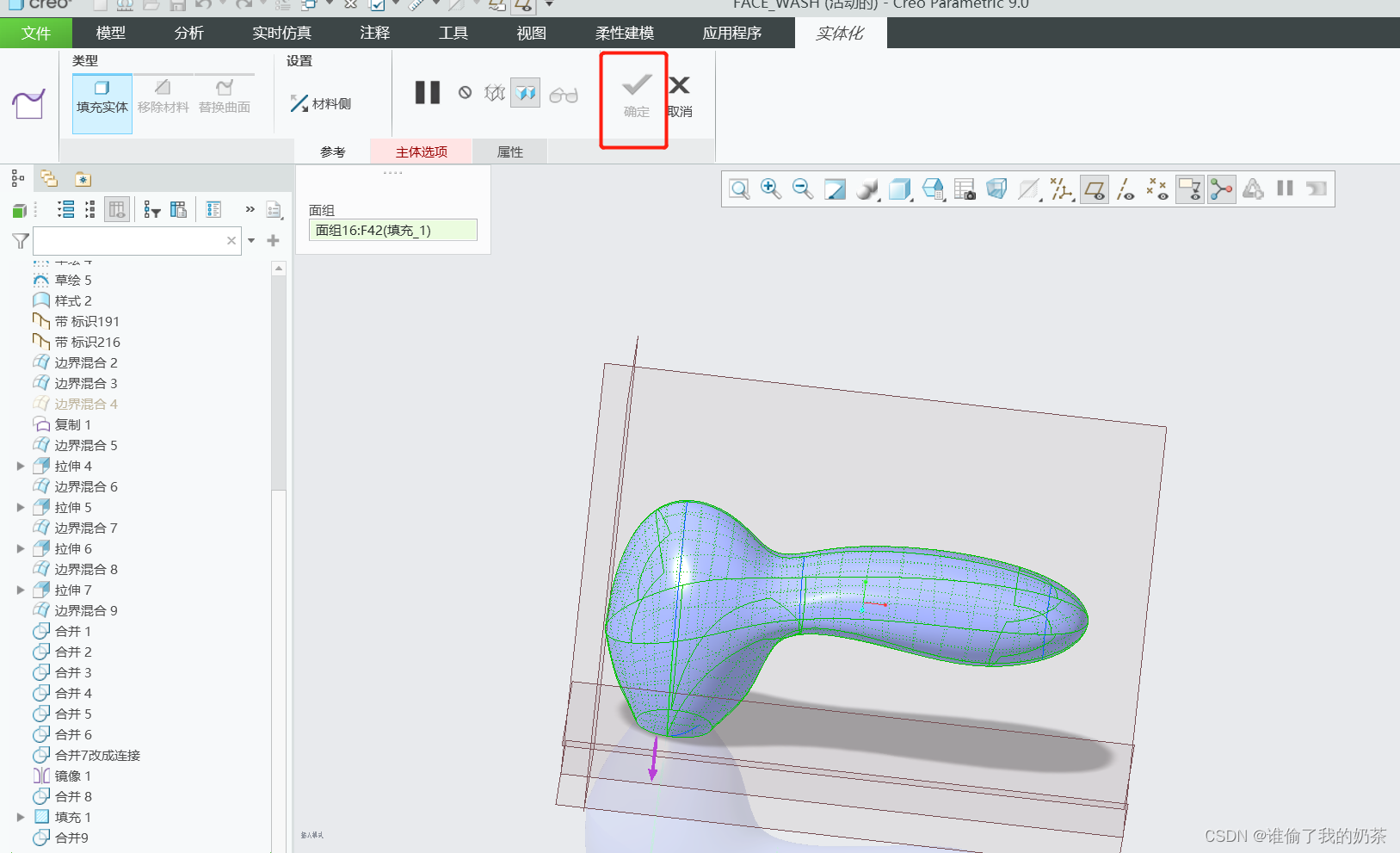

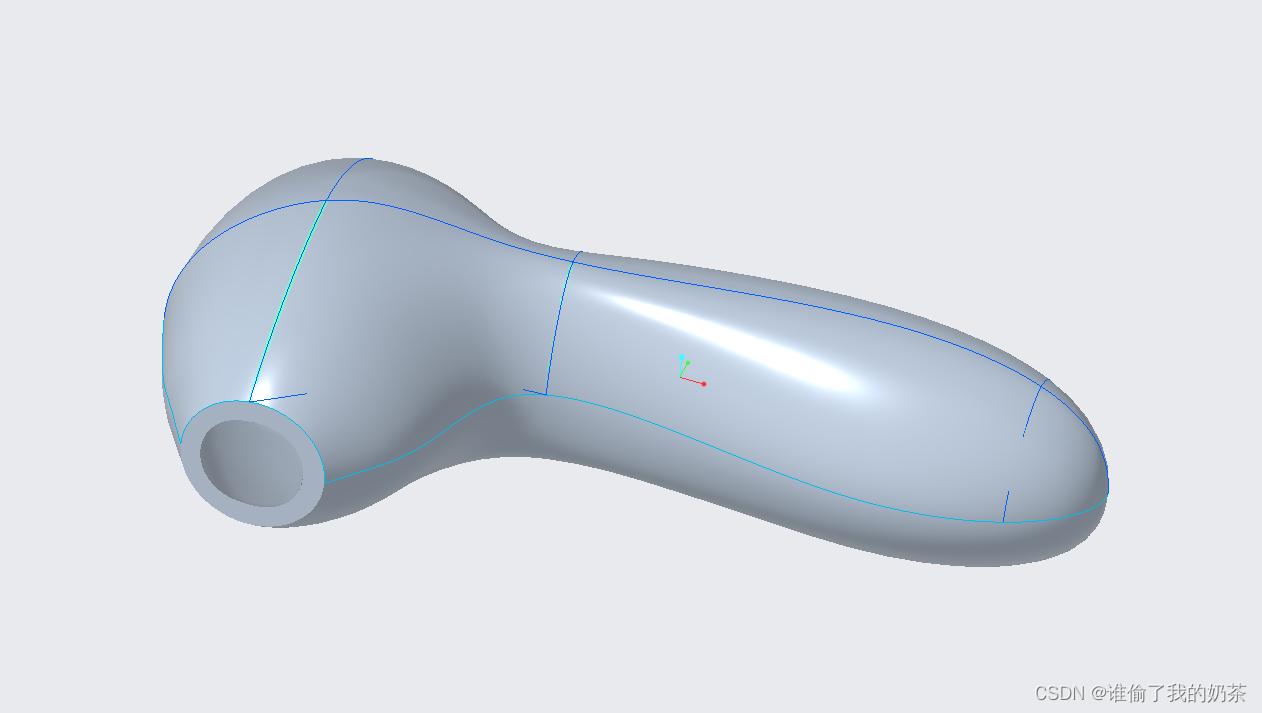

下面是我画的一个图，很明显不能实体化。

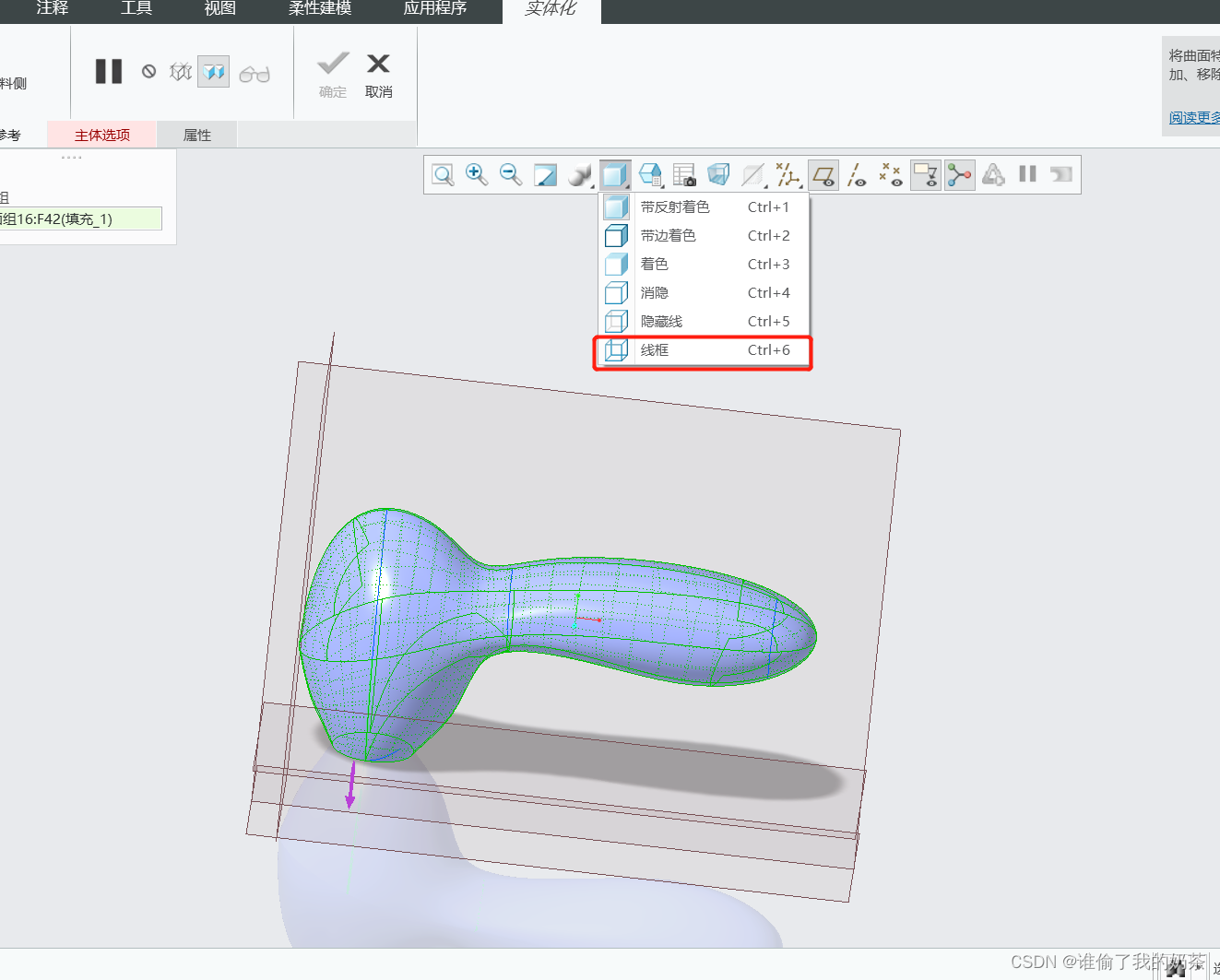

然后我们进入线宽模式

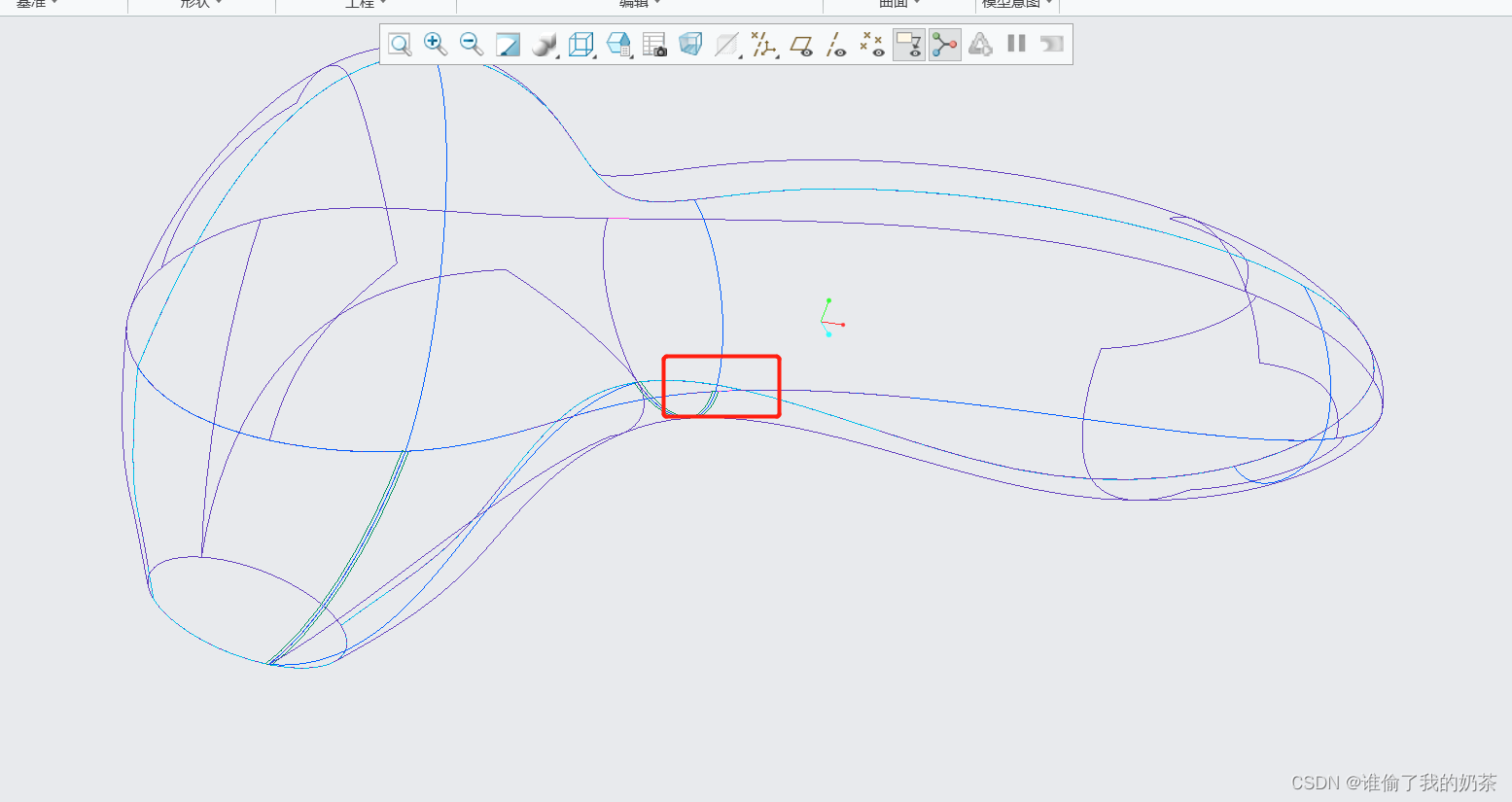

找到问题所在，有那么一小块是破面-既没闭合的曲面导致了不能实体化

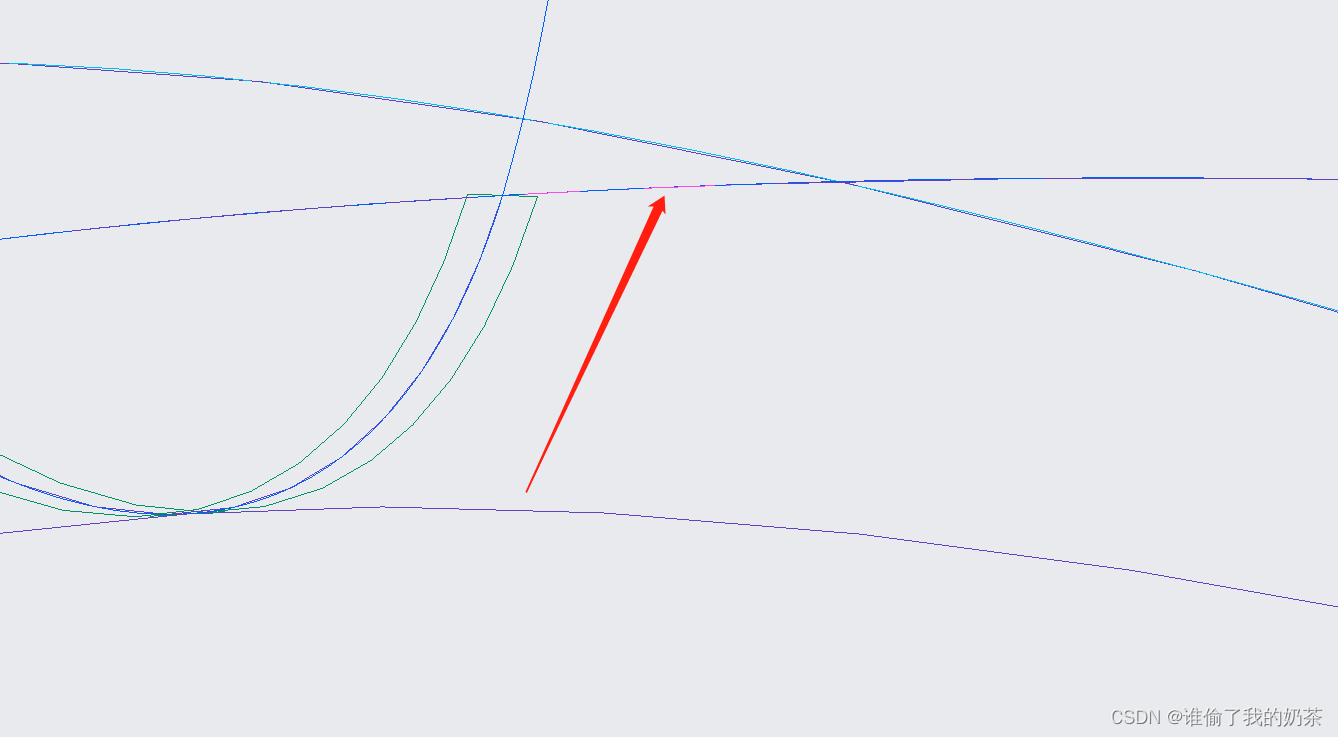

放大后更明显了
看到这一步的合并，在分型面上的，考虑到应该是上下合并后所产生的。

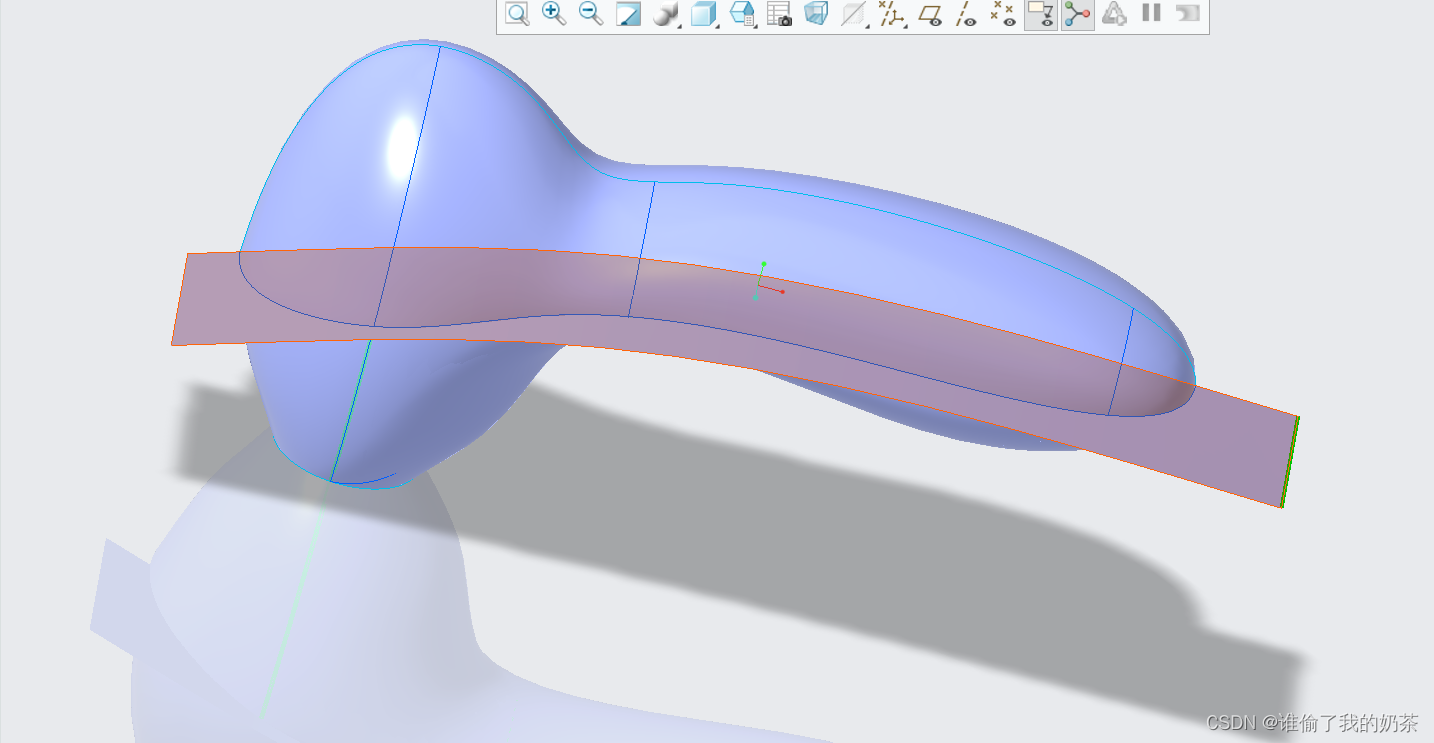

下图是我设置的分型面，破面是在这个分型线上的，我们锁定到这一步的合并去
也就是下图中框选出来的这一步

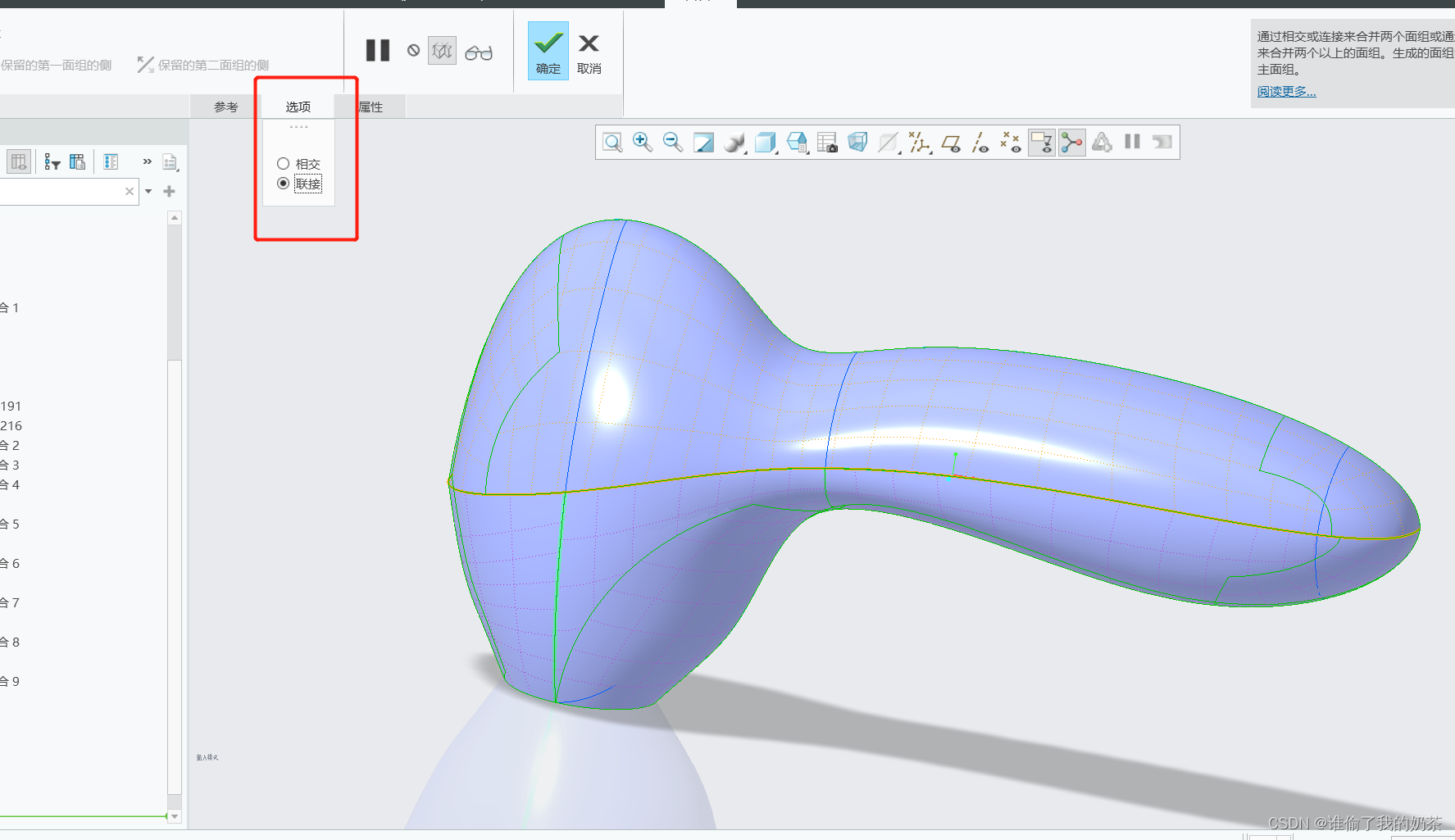

我把这一步改成了连接，然后试了一下
然后实例化出来了，并且抽壳质量很好（抽壳厚度与面、线的质量有关，我空间写了句话--后面有空了，我会详细介绍这个内容专题）
