Redis Hash数据结构探秘

在网上看了不少文章都是指导使用方式，要不就是老版本的redis结构，干脆我就自己看源码瞅瞅怎么个事。
本文主要说明的是数据结构和hash的基本操作原理，不是API文档，有想知道的API请自行查阅文档和代码。
关键词: ziplist、hashtable、listpack、rehash、dict。

数据结构

先说明 ziplist 和 listpack 的关系，Redis版本导致直接使用的数据结构不同，ziplist废弃了！
顺便说一句，ziplist是 老版本 hash/list/zset 底层结构,同时废弃的还有 zipmap(hash)，linkedlist(list)。

Ziplist

从 ziplist 的注释中可以得到这些信息，已经说的很完善了，我来翻译一下。
数据结构成下表所示的紧凑排列，ziplist 信息均为无符号数 unsigned，全都按小端序(低位存低地址)排列。

zlbytes	zltail	zllen	entry	entry	……	entry	zlend

zlbytes(u32int)	用于存储ziplist占用的字节数，包括 zlbytes 字段本身的四个字节。
zltail(u32int)	指向 ziplist entry 尾部的偏移量，用来操作末尾元素。
zllen(u16int)	元素数量，占 2 Bytes。所以最多只能存65535，如果有更多元素的话只能遍历才知道具体数量了(注: 所以别配置那么大)。
zlend(u8int)	指向 ziplist 末尾，只有这个变量是单字节255。

Entry

主要由前两段来作为描述 entry 的元数据，特殊情况下 encoding 直接描述 data，例如small int，这时就不存在data部分。

prevlen	encoding	[entry-data]

变量	解释
prevlen	表示前面的entry length, 用来倒序遍历。大小为 0-253，那就是单字节u8int。不然就会消耗 5 字节,第一个字节设置为 0xFE(254) 表示后续有大数字长度，后面 4 个字节表示长度。
encoding	data 的编码方式,即 type,如果是string 则会表示string的payload。 第一个字节是type，特殊type值255是zlend。 第二个字节如果是string可能会表达大小，后续字节表示数据。 如果是int的话，第一个字节表示 type 就足够了，后面跟着数据字节。具体编码规则请参考文档。

示例↓

Listpack

hash 的新结构，代替了 ziplist。原因大概就是由于一个crash，大家发现ziplist太复杂了，有点臃肿难以审查，干脆换个结构吧，于是 listpack 诞生了。
<tot-bytes> <num-elements> <element-1> ... <element-N> <listpack-end-byte>
同样采用小端序。

变量	解释
tot-bytes	u32int，表示整个结构的大小包括自身。这个变量是为了能倒序访问。
num-elements	u16int，表示元素数量。和zllen一样，只能表达65535，多了就得遍历才知道。

Element(Entry)

和 ziplist 类似，如果 data 太小也会存在于 encoding 中，从而只有两段。

变量	解释
encoding-type	高位4bits用来表示类型，如果太小可能用不到4bits。后面表示数据和ziplist的大致相似，具体类型编码请参考文档。同时encoding也充当正序访问的len使用，解析encoding可以得到entry大小。
element-tot-len	表示element大小，用来倒序访问。由特殊的大端序存储多字节大小，具体编码方式参考文档。

HashTable

hash结构包括了以下几种结构。

dictEntry

struct dictEntry {
    void *key;
    union {
        void *val;
        uint64_t u64;
        int64_t s64;
        double d;
    } v;
    struct dictEntry *next;     /* Next entry in the same hash bucket. */
};

typedef struct {
    void *key;
    dictEntry *next;
} dictEntryNoValue;

可以看到entry基本由kv和next指针构成。使用链表法来解决hash冲突

dict

struct dict {
  	// 这里存储这一些表信息。例如是否有value
    dictType *type;

    dictEntry **ht_table[2];
    unsigned long ht_used[2];

    long rehashidx; /* rehashing not in progress if rehashidx == -1 */

    /* Keep small vars at end for optimal (minimal) struct padding */
    int16_t pauserehash; /* If >0 rehashing is paused (<0 indicates coding error) */
    signed char ht_size_exp[2]; /* exponent of size. (size = 1<<exp) */
    void *metadata[];
};

dict结构我们可以看到，其中包含了类型、两个table、rehash状态标志位、两个table已使用的节点数和元数据。两个表是因为是渐进式rehash，简单来说就是扩容时慢慢迁移表，避免大规模的数据迁移。

dict Iterator

typedef struct dictIterator {
    dict *d;
    long index;
    int table, safe;
    dictEntry *entry, *nextEntry;
    /* unsafe iterator fingerprint for misuse detection. */
    unsigned long long fingerprint;
} dictIterator;

其中safe标志位表示这个迭代器是否为安全迭代器。安全迭代器不会进行rehash且不能操作数据。

(非)安全迭代器

直接看注释可以知道安全迭代器可以正常操作数据，而非安全迭代器只能查看。
google了一下大佬的回答大概是这个意思: redis 基于 Copy-On-Write 进行 dump，如果任何地方发生改动就会触发副本，所以这个时候就需要非安全迭代器进行访问，来将数据迁移完成，避免不必要的复制出现。

Hash 逻辑构成

数据结构切换

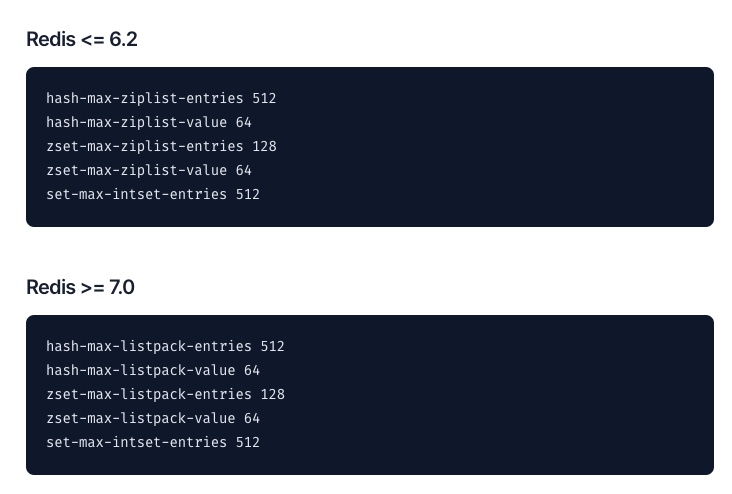

根据配置的参数可以决定什么时候发生紧凑结构 ziplist/listpack => hashtable 的转换，只要达到 entry 数量或者是 value 大小，都会立刻触发不可逆的转向 hashtable。下图就可以看出。

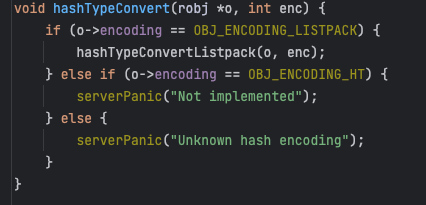

直接看注释

void hashTypeConvertListpack(robj *o, int enc) {
    serverAssert(o->encoding == OBJ_ENCODING_LISTPACK);

    if (enc == OBJ_ENCODING_LISTPACK) {
        /* Nothing to do... */

    } else if (enc == OBJ_ENCODING_HT) {
        hashTypeIterator *hi;
        dict *dict;
        int ret;
        // 初始化一个dict
        hi = hashTypeInitIterator(o);
        dict = dictCreate(&hashDictType);

        /* Presize the dict to avoid rehashing */
        dictExpand(dict,hashTypeLength(o));

      	// 开始迁移数据
        while (hashTypeNext(hi) != C_ERR) {
            sds key, value;
          	// 通过listpackAPI获取KV后迁移到dict
            key = hashTypeCurrentObjectNewSds(hi,OBJ_HASH_KEY);
            value = hashTypeCurrentObjectNewSds(hi,OBJ_HASH_VALUE);
            ret = dictAdd(dict, key, value);
            if (ret != DICT_OK) {
                // 异常记录
                sdsfree(key); sdsfree(value); /* Needed for gcc ASAN */
                hashTypeReleaseIterator(hi);  /* Needed for gcc ASAN */
                serverLogHexDump(LL_WARNING,"listpack with dup elements dump",
                    o->ptr,lpBytes(o->ptr));
                serverPanic("Listpack corruption detected");
            }
        }
        // 释放内存
        hashTypeReleaseIterator(hi);
        zfree(o->ptr);
        // 更新结构指针和标识成Hash，至此完成转换
        o->encoding = OBJ_ENCODING_HT;
        o->ptr = dict;
    } else {
        serverPanic("Unknown hash encoding");
    }
}

Rehash

redis 的渐进式 rehash 是通过多个每次至多 1ms 的 rehash 组成。

触发条件

rehash调用也是有条件的，还记得前文dict的pauserehash吗，这个变量就是标记能否进行rehash的变量，
rehash还需要确定rehash的许可，目前有三种状态: Enable(默认)、Forbid、AVOID。
其中Forbid是由于是 fork 线程所以不需要进行 hash ，AVOID是被 fork 的线程所在的状态，但是也判断如果两个表的大小是否在5倍以内的话不进行 rehash，因为是基于 Copy-On-Write 模式的，不过差距太大还是得进行 rehash。

函数执行过程

核心方法: int dictRehash(dict *d, int n) 返回1表示 rehash 进行中，0表示已完成。n是单次迁移的bucket数量，目前只有1和100，前者是主动修改了kv由迭代器触发，后者是渐进rehash的固定数量。

1. 首先会根据 hash表的 resize 状态来判断能否进行 rehash。
2. 对于比较稀疏的hash表来说，访问空节点是一种浪费。所以每次rehash最多访问 n*10 个空节点就会提前结束。
3. 通过rehashidx继续 rehash
4. 每次搬一个 bucket 节点,搬的过程中处理两个表的大小。rehash不仅仅是扩容也可能是缩容。
5. 如果 rehash 全部完成了就释放空表内存并且重置标记位否则就return 1表示还得继续

/* Performs N steps of incremental rehashing. Returns 1 if there are still
 * keys to move from the old to the new hash table, otherwise 0 is returned.
 *
 * Note that a rehashing step consists in moving a bucket (that may have more
 * than one key as we use chaining) from the old to the new hash table, however
 * since part of the hash table may be composed of empty spaces, it is not
 * guaranteed that this function will rehash even a single bucket, since it
 * will visit at max N*10 empty buckets in total, otherwise the amount of
 * work it does would be unbound and the function may block for a long time. */
int dictRehash(dict *d, int n) {
    int empty_visits = n*10; /* Max number of empty buckets to visit. */
    unsigned long s0 = DICTHT_SIZE(d->ht_size_exp[0]);
    unsigned long s1 = DICTHT_SIZE(d->ht_size_exp[1]);
    if (dict_can_resize == DICT_RESIZE_FORBID || !dictIsRehashing(d)) return 0;
    if (dict_can_resize == DICT_RESIZE_AVOID &&
        ((s1 > s0 && s1 / s0 < dict_force_resize_ratio) ||
         (s1 < s0 && s0 / s1 < dict_force_resize_ratio)))
    {
        return 0;
    }

    while(n-- && d->ht_used[0] != 0) {
        dictEntry *de, *nextde;

        /* Note that rehashidx can't overflow as we are sure there are more
         * elements because ht[0].used != 0 */
        assert(DICTHT_SIZE(d->ht_size_exp[0]) > (unsigned long)d->rehashidx);
        while(d->ht_table[0][d->rehashidx] == NULL) {
            d->rehashidx++;
            if (--empty_visits == 0) return 1;
        }
        de = d->ht_table[0][d->rehashidx];
        /* Move all the keys in this bucket from the old to the new hash HT */
        while(de) {
            uint64_t h;

            nextde = dictGetNext(de);
            void *key = dictGetKey(de);
            /* Get the index in the new hash table */
            if (d->ht_size_exp[1] > d->ht_size_exp[0]) {
                h = dictHashKey(d, key) & DICTHT_SIZE_MASK(d->ht_size_exp[1]);
            } else {
                /* We're shrinking the table. The tables sizes are powers of
                 * two, so we simply mask the bucket index in the larger table
                 * to get the bucket index in the smaller table. */
                h = d->rehashidx & DICTHT_SIZE_MASK(d->ht_size_exp[1]);
            }
            if (d->type->no_value) {
                if (d->type->keys_are_odd && !d->ht_table[1][h]) {
                    /* Destination bucket is empty and we can store the key
                     * directly without an allocated entry. Free the old entry
                     * if it's an allocated entry.
                     *
                     * TODO: Add a flag 'keys_are_even' and if set, we can use
                     * this optimization for these dicts too. We can set the LSB
                     * bit when stored as a dict entry and clear it again when
                     * we need the key back. */
                    assert(entryIsKey(key));
                    if (!entryIsKey(de)) zfree(decodeMaskedPtr(de));
                    de = key;
                } else if (entryIsKey(de)) {
                    /* We don't have an allocated entry but we need one. */
                    de = createEntryNoValue(key, d->ht_table[1][h]);
                } else {
                    /* Just move the existing entry to the destination table and
                     * update the 'next' field. */
                    assert(entryIsNoValue(de));
                    dictSetNext(de, d->ht_table[1][h]);
                }
            } else {
                dictSetNext(de, d->ht_table[1][h]);
            }
            d->ht_table[1][h] = de;
            d->ht_used[0]--;
            d->ht_used[1]++;
            de = nextde;
        }
        d->ht_table[0][d->rehashidx] = NULL;
        d->rehashidx++;
    }

    /* Check if we already rehashed the whole table... */
    if (d->ht_used[0] == 0) {
        if (d->type->rehashingCompleted) d->type->rehashingCompleted(d);
        zfree(d->ht_table[0]);
        /* Copy the new ht onto the old one */
        d->ht_table[0] = d->ht_table[1];
        d->ht_used[0] = d->ht_used[1];
        d->ht_size_exp[0] = d->ht_size_exp[1];
        _dictReset(d, 1);
        d->rehashidx = -1;
        return 0;
    }

    /* More to rehash... */
    return 1;
}

参考资料

1. Redis源码: v7.2.x unstable
2. listpack/listpack.md at master · antirez/listpack
3. what’s the difference of safe/non-safe dict itereator in redis’ dict implementation?
