【MM32F5270开发板试用】如何将数据存放在DTCM

上两篇文章：
【MM32F5270开发板试用】一、依靠SPI_SD，移植FatFs文件系统
【MM32F5270开发板试用】SysTick+Scheduler轮询
本次所有代码按照以前习惯全部开源：我的Github地址是：https://github.com/kings669/MM32F5

我打算做：MM32F5 系列漫谈 2：吞吐率最大化的总线设计中的播放器，里面就有说到需要将数据放入DTCM中。

一、DTCM

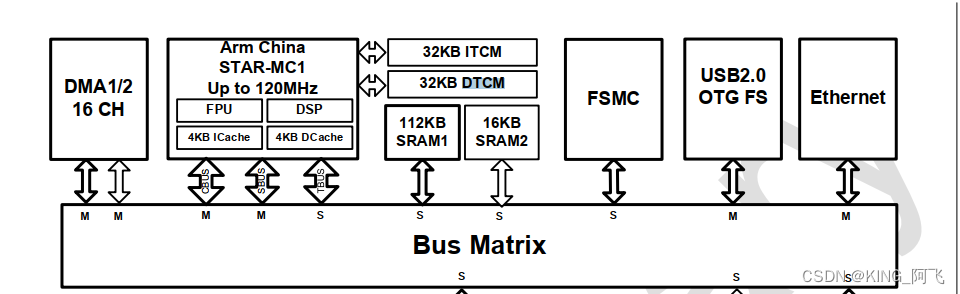

在MM32F5270中有：

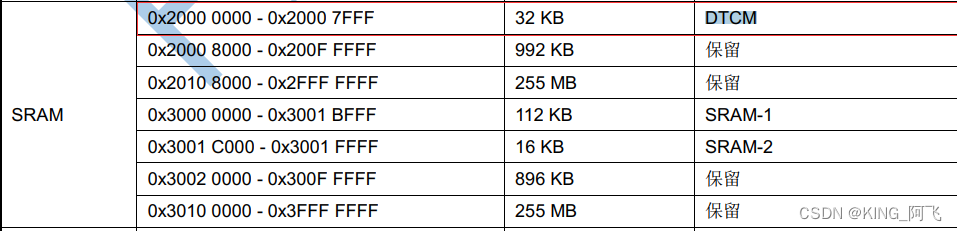

– 多达 192KB 的 SRAM，其中包括 32KB 指令 TCM（ITCM）， 32KB 数据 TCM（DTCM）和 128KB 的系统 RAM，DTCM地址是从0x20000000开始，大小32KB

TCM=Tightly Coupled
Memory，是一种被直接集成在CPU芯片中的高速缓存。DS有两种TCM，分别是ITCM（Instruction
TCM）和DTCM（Data TCM）。 DTCM 用于数据存取，特点是跟内核速度一样

内置 32K 字节指令 TCM SRAM 和 32K 字节数据 TCM SRAM。指令 TCM（ITCM）起始地址为 0x00000000，数据 TCM（DTCM）起始地址为 0x2000 0000。
TCM SRAM 可以被 CPU 或者 DMA 用最快的系统时钟且不插入任何等待进行访问。

二、使用DTCM

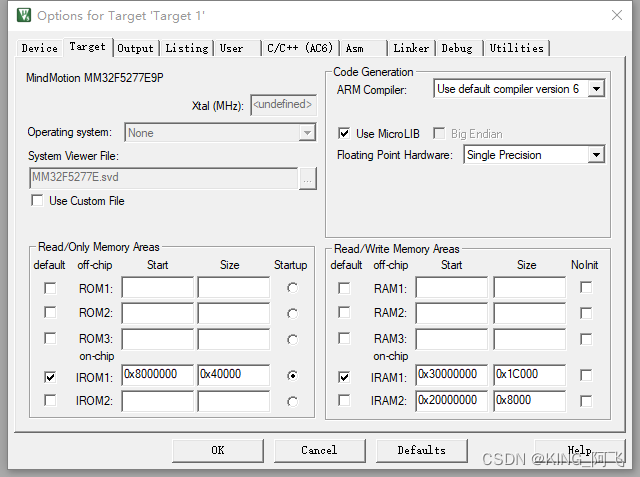

1、我们打开keil魔术棒工具：

0x300000000 开始是SRAM1的区域，勾选后是给Keil进行管理

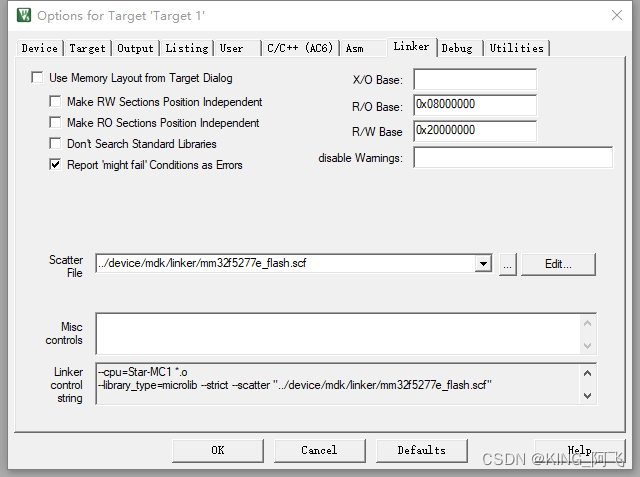

2、我们点击 Linker

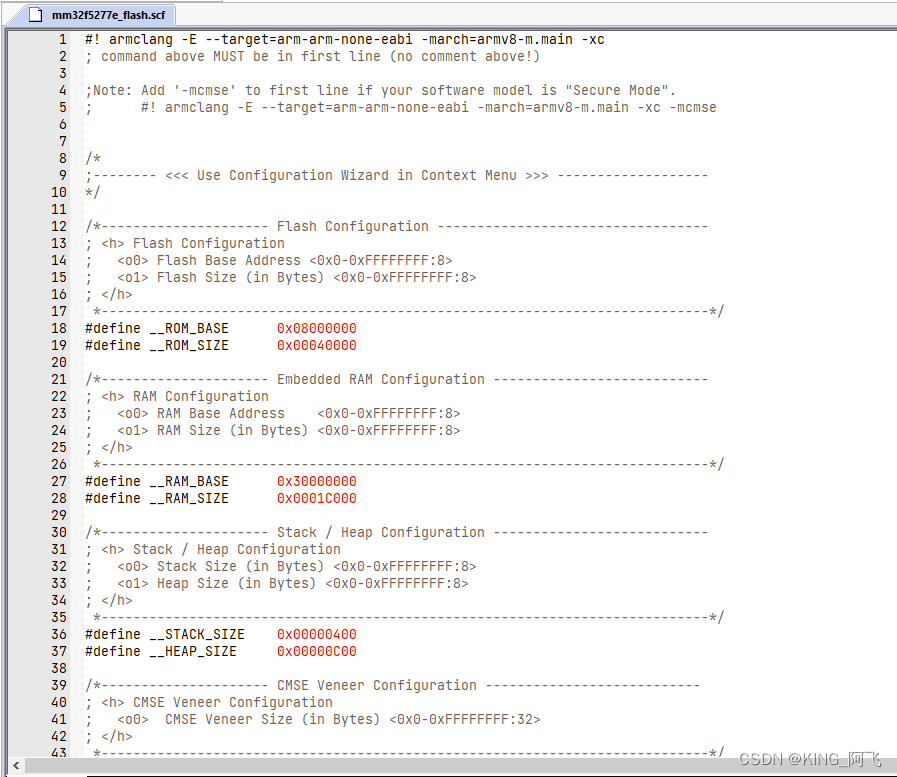

点击编辑

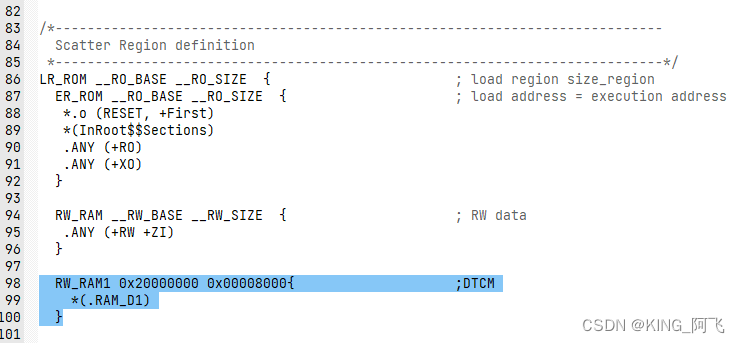

3、我们就可以在这里开始编写一部分代码

  RW_RAM1 0x20000000 0x00008000{                    ;DTCM
    *(.RAM_D1)
  }

分配一个用户段（section），段的名字是RAM_D1，段的地址是 0x2000000

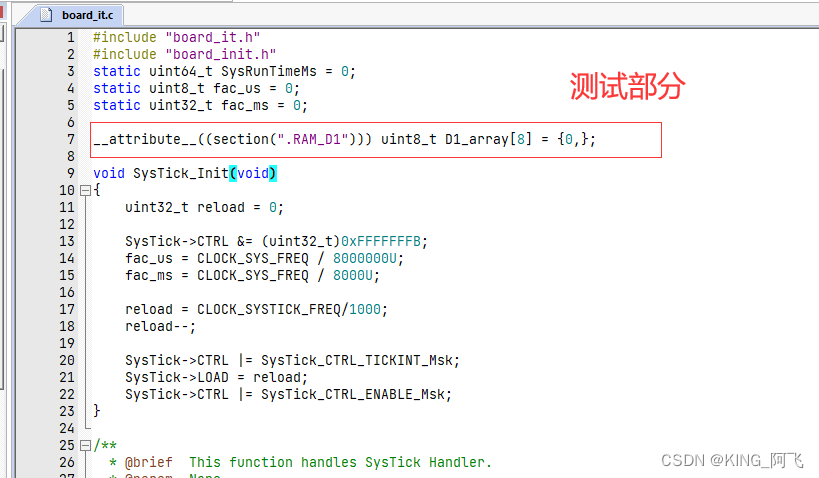

4、接着，使用_attribute__((section(“name”)))声明变量。定义变量后，一定编译成功，Build Analyzer才会更新。一定保存后要更新！！

测试

进入debug的watch加入查看

可以看出在DTCM的地址范围内

总结
这是我第一次了解这个TCM这个概念，学习MM32F527这款芯片，学到了很多东西。给了我很多的探索的机会。在此把我的学习过程会在论坛上分享。如有错误，欢迎指正。😀
