Z-Wave设备中滤波器的选择

在某些地区，LTE 频段使用和Z-Wave所用的频率相差不到10 MHz。 由于LTE允许高功率电平和宽松的边带发射带宽。LTE 频段上传链路可能会将能量泄漏到 Z-Wave 频段，这可能会严重干扰附近的Z-Wave节点的接受状态。

为了减少来自其他设备的影响，集成 LTE 和 Z-Wave 收发器的终端设备需要采取某些预防措施来改进 Z-Wave的操作性能，例如使用一个额外的 SAW filter(滤波器)来衰减这些干扰，从而防止接收器达到饱和状态。

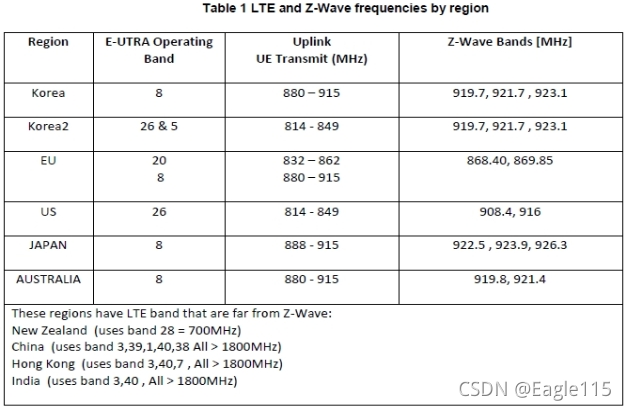

不同地区的Z-Wave和LTE的频段

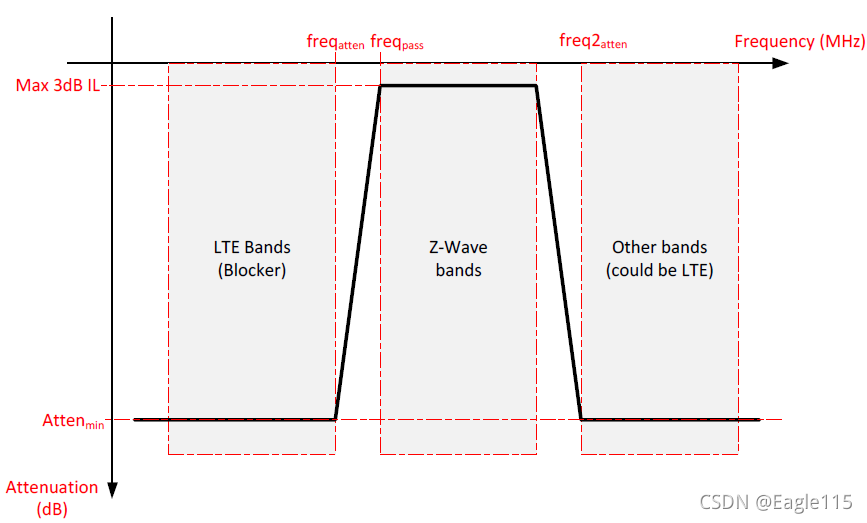

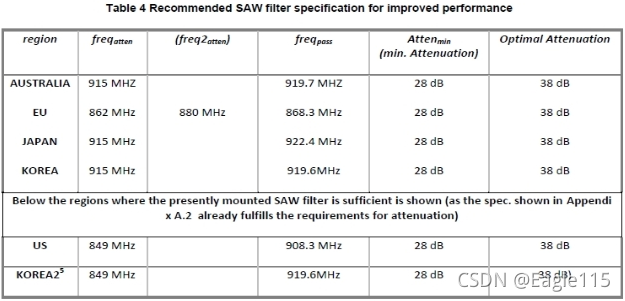

推荐的Z-Wave滤波器规格

Z-Wave 700滤波器的使用原则：
需要额外的滤波器(SAW recommended)：
内置有LTE/GSM调制解调器的U/H版本Z-Wave网关设备推荐使用额外的带通滤波器。
不需要额外的滤波器(No SAW)：
内置有LTE/GSM调制解调器的E版本Z-Wave网关设备不推荐使用额外的带通滤波器。
Z-Wave终端设备(End-Device)和没有内置LTE/GSM的网关设备不推荐使用额外的带通滤波器。

Z-Wave推荐的π型网络匹配：


参考知识：
滤波器是对波进行过滤的器件，是一种让某一频带内信号通过，同时又阻止这一频带外信号通过的电路。滤波器主要有低通滤波器、高通滤波器和带通滤波器三种。

• 低通滤波器
  电感阻止高频信号通过而允许低频信号通过，电容的特性却相反。信号能够通过电感的滤波器、或者通过电容连接到地的滤波器对于低频信号的衰减要比高频信号小，称为低通滤波器。
• 高通滤波器
  高通滤波器，又称低截止滤波器、低阻滤波器，允许高于某一截频的频率通过，而大大衰减较低频率的一种滤波器。高通滤波器是一种让某一频率以上的信号分量通过，而对该频率以下的信号分量大大抑制的电容、电感与电阻等器件的组合装置。
• 带通滤波器
  带通滤波器是一种仅允许特定频率通过，同时对其余频率的信号进行有效抑制的电路。

参考资料：
Silicon Labs, INS12840-Instruction-for-LTE-Case-Study
Silicon Labs, “EFR32 sub-GHz Matching Guide”, AN923
Silicon Labs, “Antennas for Short Range Devices”, APL10045
Silicon Labs, “EFR32 Series 1 Layout Design Guide”, AN928.1
Silicon Labs, “Integrated Passive Devices for EFR32 Sub-GHz RF Matching”, AN1081
