LWIP网络实验—RAW_TCP

本章对于TCP协议的内容不做过多的说明,具体TCP协议内容请看我博客发的TCP部分内容解析;

TCP客户端

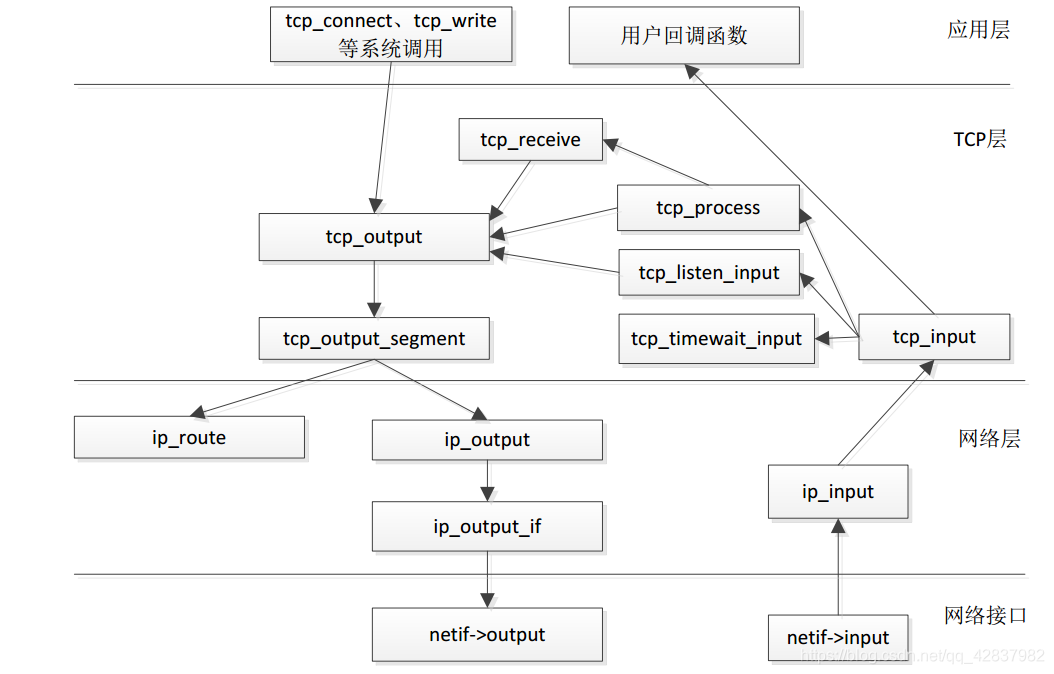

TCP层函数关系图:
这些函数都是系统编写好的函数,用户只需编写数据收发的回调函数;
在这里插入图片描述

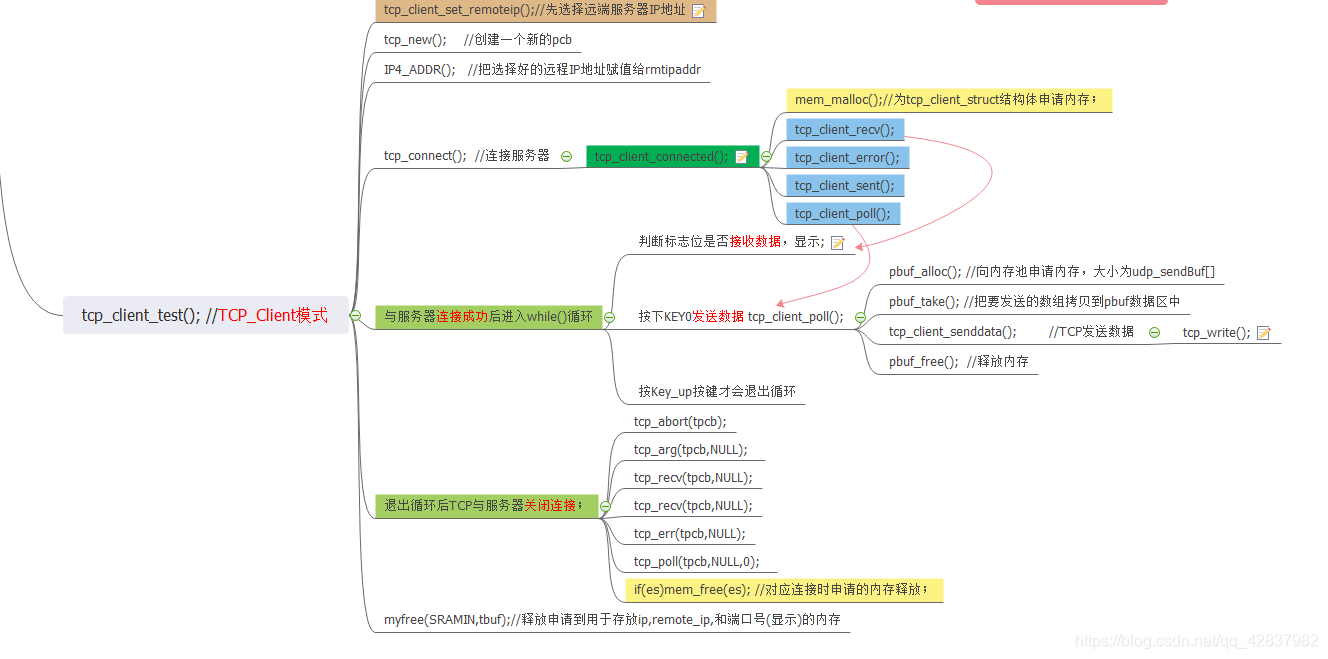

设计逻辑图:
各函数体内容请看源码
在这里插入图片描述

TCP数据收发

注意:在TCP连接时,需要注册数据收发的回调函数(用户编写);
数据收发时使用的结构体:

//tcp服务器连接状态
enum tcp_client_states
{


	ES_TCPCLIENT_NONE = 0,		//没有连接
	ES_TCPCLIENT_CONNECTED,		//连接到服务器了
	ES_TCPCLIENT_CLOSING,		//关闭连接
};
//LWIP回调函数使用的结构体
struct tcp_client_struct
{


	u8 state;               //当前连接状
	struct tcp_pcb *pcb;    //指向当前的pcb
	struct pbuf *p;         //指向接收/或传输的pbuf
};
  • 接收数据:
    TCP从接口层接收到数据时会将数据存放到pbuf链表中。该函数的主要功能是判断TCP连接正常的情况下将存放到pbuf链表中的数据(接收到的数据)取出存到用户自己定义的数据缓冲区tcp_client_recvbuf中;
//lwIP tcp_recv()函数的回调函数
err_t tcp_client_recv(void *arg,struct tcp_pcb *tpcb,struct pbuf *p,err_t err)
{


	u32 data_len = 0;
	struct pbuf *q;
	struct tcp_client_struct *es;
	err_t ret_err;
	LWIP_ASSERT("arg != NULL",arg != NULL);
	es=(struct tcp_client_struct *)arg;
	if(p==NULL)//如果从服务器接收到空的数据帧就关闭连接
	{


		es->state=ES_TCPCLIENT_CLOSING;//需要关闭TCP 连接了
 		es->p<
