Part11: 异常与中断

1.ARM的7种模式、2种状态

对于异常与中断的概念，不难理解，中断属于异常，但两者都是不可预见的。

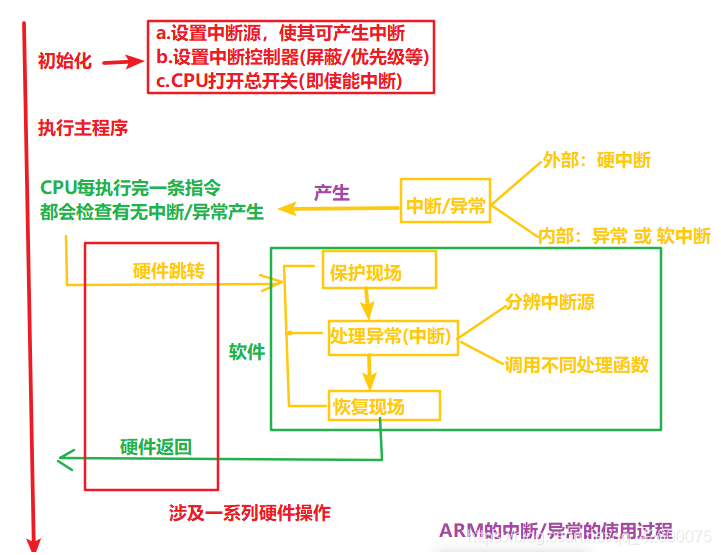

对于ARM的中断/异常的使用过程，看下图

备注：下面的程序就是根据这样的主线编程，这也是这篇文章的核心。

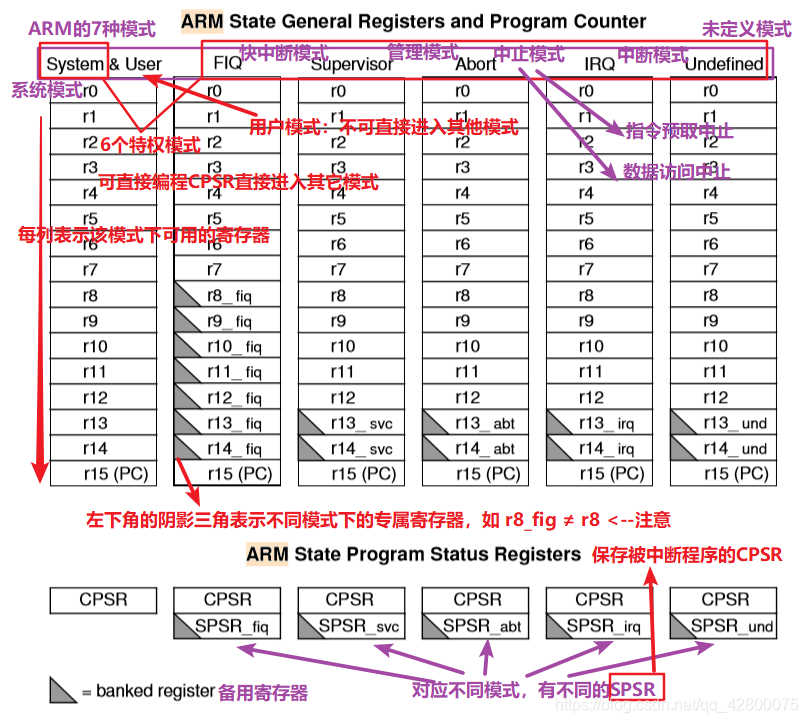

OK，那ARM下有哪些模式呢？ 如下图所示

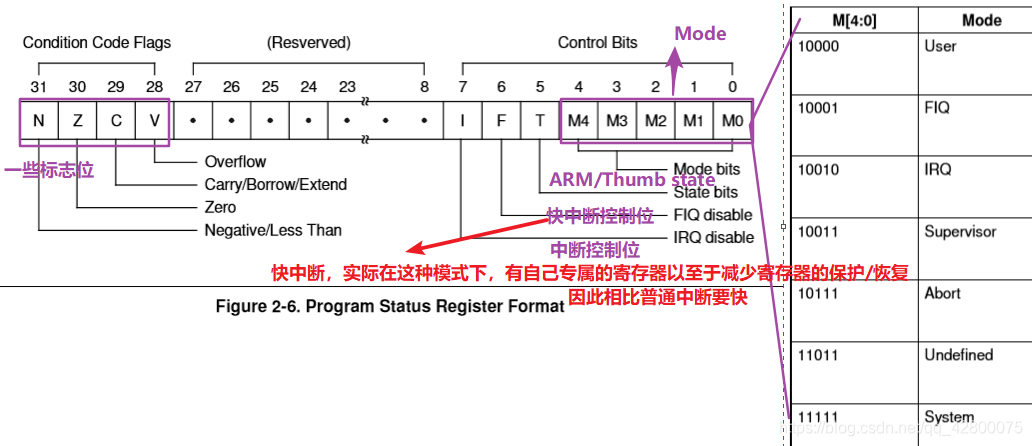

补充：CPSR：Current program status register 当前程序状态寄存器
SPSR：Store program status register: 存储程序状态寄存器

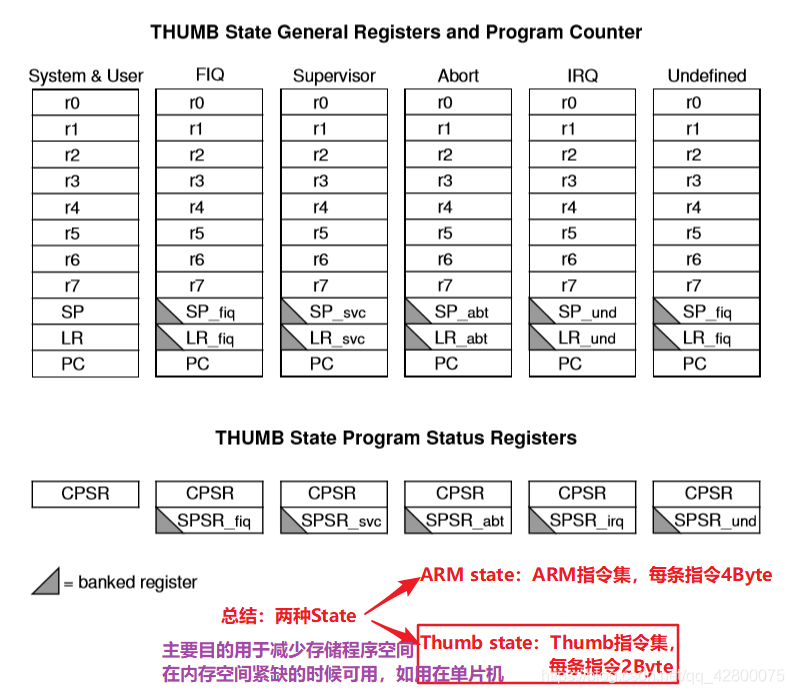

除了ARM state外，还有另一种state，如下

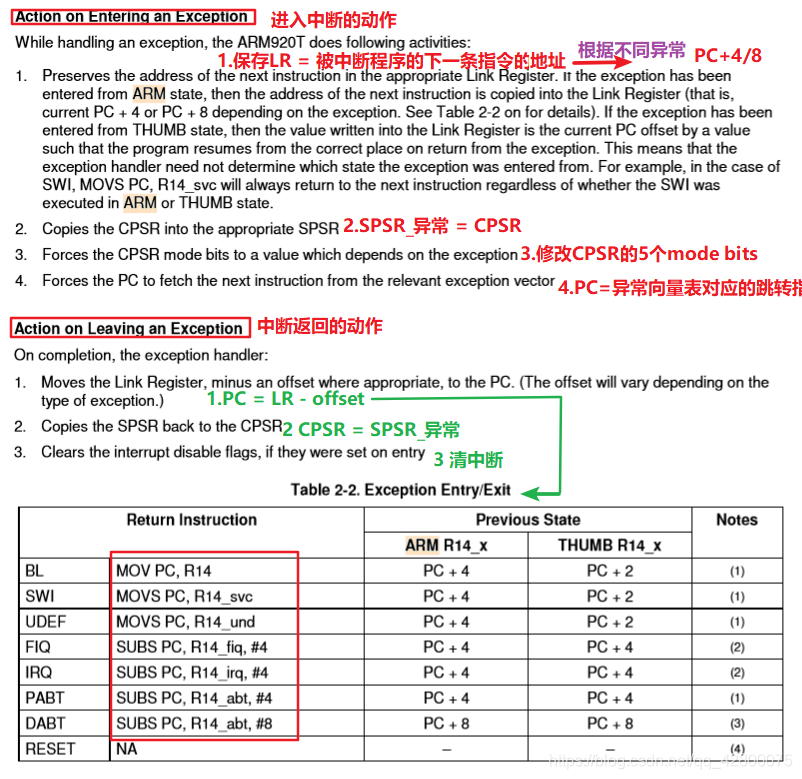

OK, 介绍完ARM的7种状态和2种State，接下来看看实际进入中断和退出中断有哪些硬件操作

2 undefied 指令模式

故意制造一条未定义执行，由此进入und 异常模式，并进行相应中断处理，如下
start.S 代码如下

_start:
 b reset  /* vector 0 : reset */
 ldr pc, und_addr /* vector 4 : und */
und_addr:
 .word do_und
do_und:
 /* 执行到这里之前:
  * 1. lr_und保存有被中断模式中的下一条即将执行的指令的地址
  * 2. SPSR_und保存有被中断模式的CPSR
  * 3. CPSR中的M4-M0被设置为11011, 进入到und模式
  * 4. 跳到0x4的地方执行程序
  */
 /* sp_und未设置, 先设置它 */
 ldr sp, =0x34000000
  /* 保存现场 */
 /* 在und异常处理函数中有可能会修改r0-r12, 所以先保存 */
 /* lr是异常处理完后的返回地址, 也要保存 */
 stmdb sp!, {r0-r12, lr}

 /* 处理und异常 */
 mrs r0, cpsr
 ldr r1, =und_string
 bl printException
 /* 恢复现场 */
 ldmia sp!, {r0-r12, pc}^  /* ^会把spsr的值恢复到cpsr里 */
und_string:
 .string "undefined instruction exception"
.align 4

reset:
	/*一些初始化(sdram_init)、nor/nand启动选择等, 无关紧要的代码这里忽略*/
	/* ... */
/* 故意加入一条未定义指令 */
und_code:
  .word 0xdeadc0de  /* 未定义指令 */

  ldr pc, =main  /* 绝对跳转, 跳到SDRAM */

3 swi 软中断(IRQ的一种)

跟und 同理，先故意制作swi，再进入异常模式
start.S

_start:
 b reset          /* vector 0 : reset */
 ldr pc, und_addr /* vector 4 : und */
 ldr pc, swi_addr /* vector 8 : swi */

.align 4   // 注意：这里一定要4字节对齐
do_swi:
 /* 执行到这里之前:
  * 1. lr_svc保存有被中断模式中的下一条即将执行的指令的地址
  * 2. SPSR_svc保存有被中断模式的CPSR
  * 3. CPSR中的M4-M0被设置为10011, 进入到svc模式
  * 4. 跳到0x08的地方执行程序
  */

 /* sp_svc未设置, 先设置它 */
 ldr sp, =0x33e00000

 /* 保存现场 */
 /* 在swi异常处理函数中有可能会修改r0-r12, 所以先保存 */
 /* lr是异常处理完后的返回地址, 也要保存 */
 stmdb sp!, {r0-r12, lr}
 mov r4, lr
 /* 处理swi异常 */
 mrs r0, cpsr
 ldr r1, =swi_string
 bl printException
 sub r0, r4, #4
 bl printSWIVal
 /* 恢复现场 */
 ldmia sp!, {r0-r12, pc}^  /* ^会把spsr的值恢复到cpsr里 */
swi_string:
 .string "swi exception"
.align 4

reset:
/* .... */
swi 0x123  /* 执行此命令, 触发SWI异常, 进入0x8执行 */

ldr pc, =main  /* 绝对跳转, 跳到SDRAM */
