联发科智能手表芯片平台处理器-MT2523

联发科技推出了专为运动和健身智能手表设计的MT2523芯片平台,全球首款集成GPS、双模低功耗蓝牙和高分辨率Mipi显示屏的SiP芯片。MT2523以其超长续航、小巧体积和高质量显示,提供了出色的用户体验。该平台基于SiP技术,包括MCU、蓝牙、GPS和PMU,且功耗和尺寸优于竞争对手,支持高分辨率显示和多种传感器集成,旨在优化可穿戴设备的性能和能效。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

联发科技(mediaTek Inc.)最新智能手表平台MT2523,其专为运动及健身型智能手表而设计,是全球首款集成gps、双模低功耗蓝牙及支持高分辨率mipi显示屏的系统级封装(SiP)芯片平台。

MT2523具备超长续航、支持高质量显示以及体积小巧等特点,能够提供最佳的用户体验。采用系统级封装的印刷电路板面积要比竞争对手的方案小41%。搭载MT2523方案的可穿戴设备充电一次就可待机一周多时间,大幅领先其他同级产品。

联发科技MT2523系列产品基于高度集成的系统级封装(SiP)技术,包含一个微控制器单元(MCU)、双模蓝牙、GPS和电源管理单元(PMU)。相较于android Wear平台,搭载MCU的可穿戴设备功耗更低、体积更小。MT2523所包含的显示模块支持基于MIPI-DSI协议的串行接口,满足高分辨率显示需求。MT2523支持2D真彩色、逐像素alpha信道和抗锯齿字体等功能,并通过1位索引色节省内存及提升运算能力。得益于采用arm® Cortex®-M4处理器,MT2523集高效信号处理能力、低功耗、低成本和易使用等优点于一身。

MT2523G/D适用于可穿戴产品,具有以下优点:

超小型包装尺寸
有源和空闲模式的超低功耗
优化计算能力的动态电压缩放
内置传感器集线器和优化的传感器数据捕获引擎

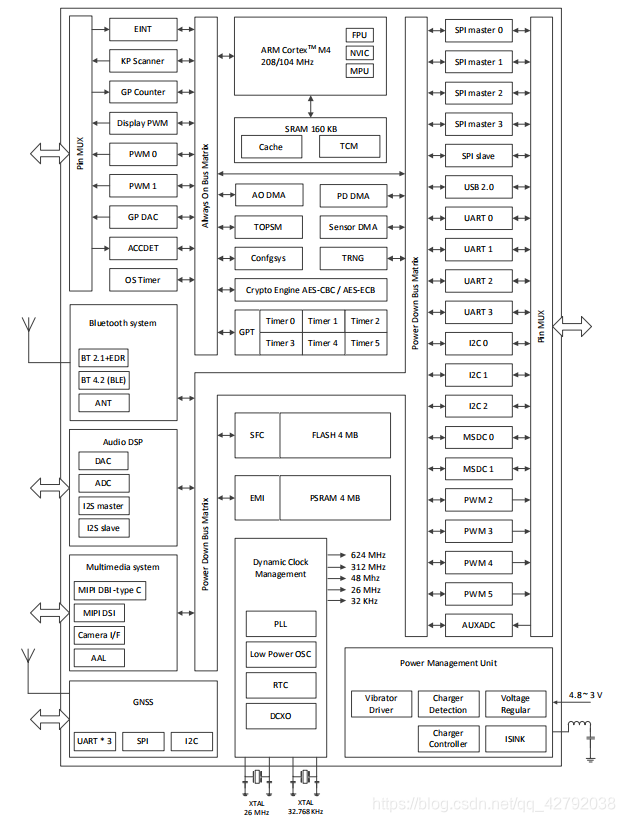

MT2523G/D平台框图

主要功能
射频 + 单片机 + 内存的高集成
低功耗 RTC 模式
支持多种频率和电压模式,以实现改进和延长电池寿命,同时保持高性能
可在 10μs 内从睡眠模式快速切换到活动模式

注:可借鉴MT2523 datasheet资料
