OC门与OD门

一文搞懂OC门、OD门及其作用-优快云博客

理一理 OC/OD 门、开漏输出、推挽输出、图腾柱等概念_电路设计_矜辰所致_InfoQ写作社区

异同点

	OC门	OD门
	Open Collector Gate 集电极开路门 基于双极型晶体管（BJT） 通常用于TTL逻辑电路	Open Drain Gate 漏极开路门 基于场效应晶体管（MOSFET） 通常用于CMOS逻辑电路。

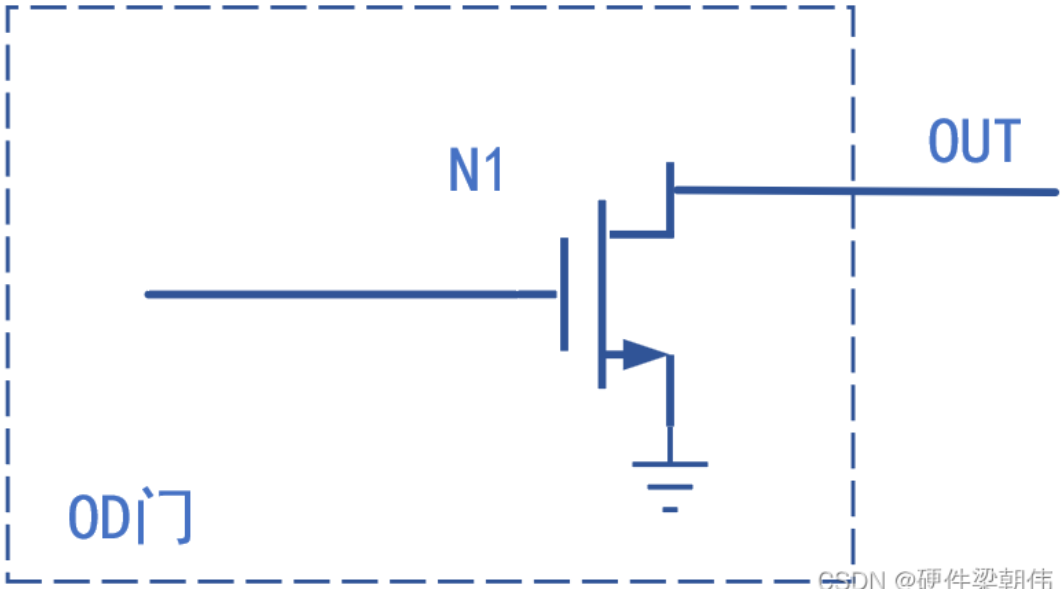

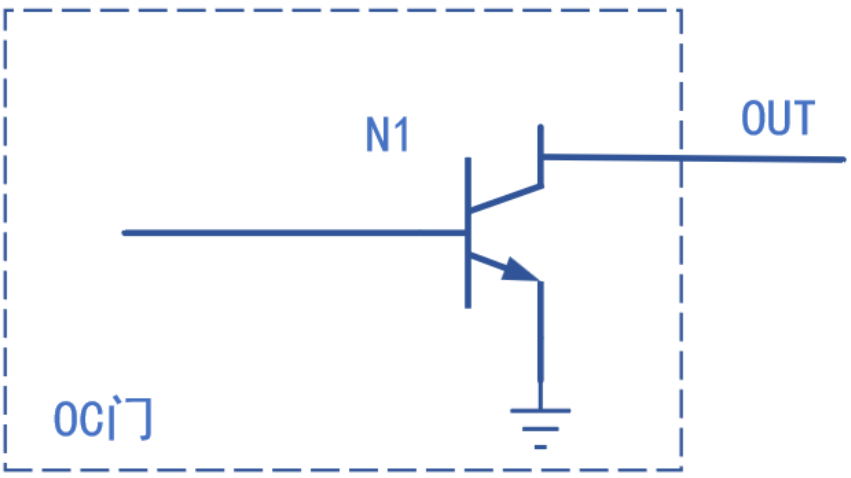

图示

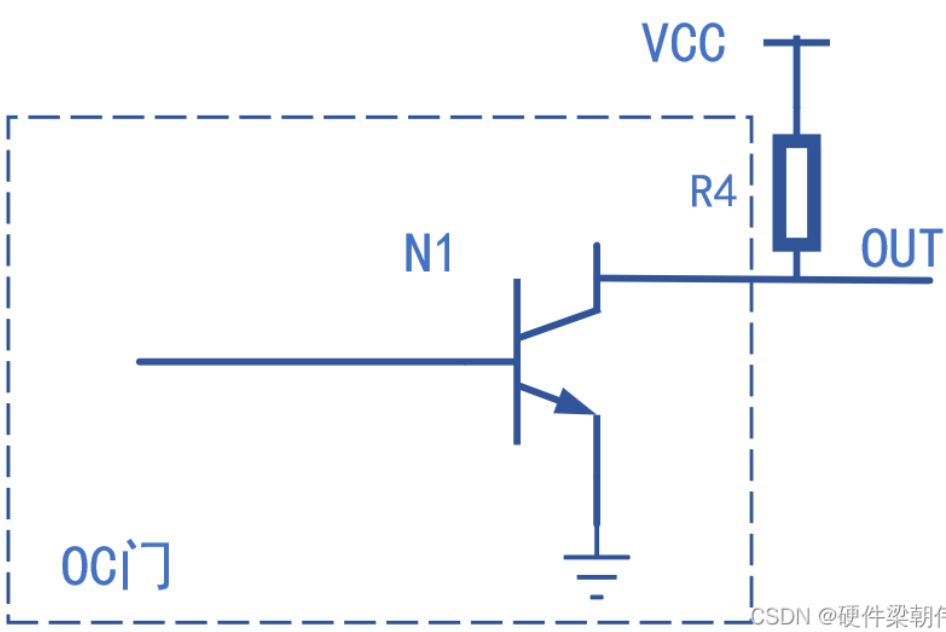

	当N1导通时，输出低电平；当N1截止时，输出高阻态（电路的一种输出状态，既不是高电平也不是低电平，可以理解为开路）。 所以out需要上拉电阻，这样N1截止时，输出高电平。
输入高电平	0.3V（三极管存在饱和压降）	0V（MOS 导通阻抗很低）
输入低电平	VCC	VCC
共同点	都需要外部上拉电阻，可以实现线与功能（输出端连接）、电平转换

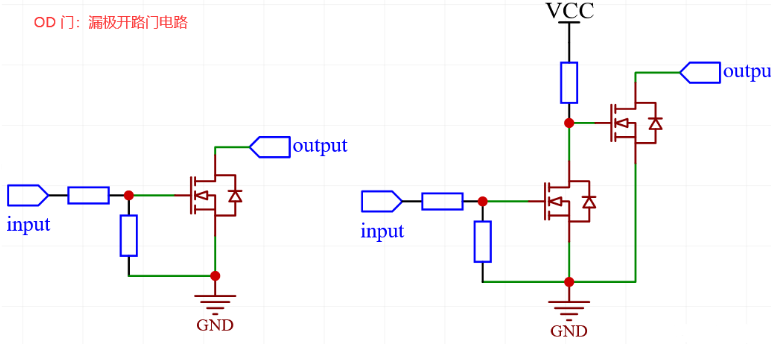

这两个都是OC/OD门，一般采用两个晶体管这种。

上拉电阻的选择

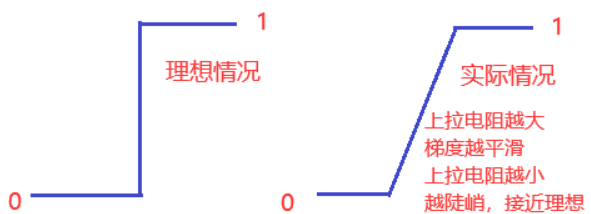

        上拉电阻影响回路电流，上拉电阻过小，回路电流就越大，功耗越大，甚至超过 三极管或者 MOS 管的最大电流，烧坏管子。上拉电阻过大，会影响信号切换的速度，就类似于 IO 口的翻转速度。在实际使用中，上拉电阻一般采用1k-10k。

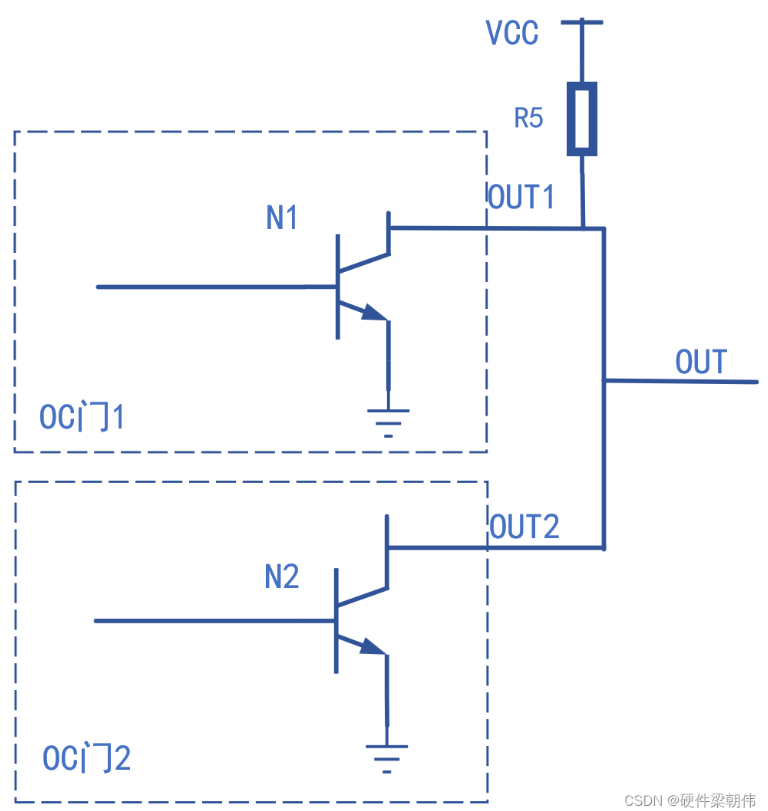

OC门实现线与

        当N1导通，N2截止时，相当于直接把OUT拉倒地，输出低电平；同理，N1截止，N2导通时也输出低电平；N1 N2均导通时输出低电平，N1 N2均截止时输出高电平。这样，就实现了线与的逻辑。
