使用Altium Designer 19绘制一个stm32最小系统（下）

最新推荐文章于 2021-12-22 22:32:07 发布
原创 最新推荐文章于 2021-12-22 22:32:07 发布 · 1.7k 阅读 · 9 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

文章目录

一、准备工作

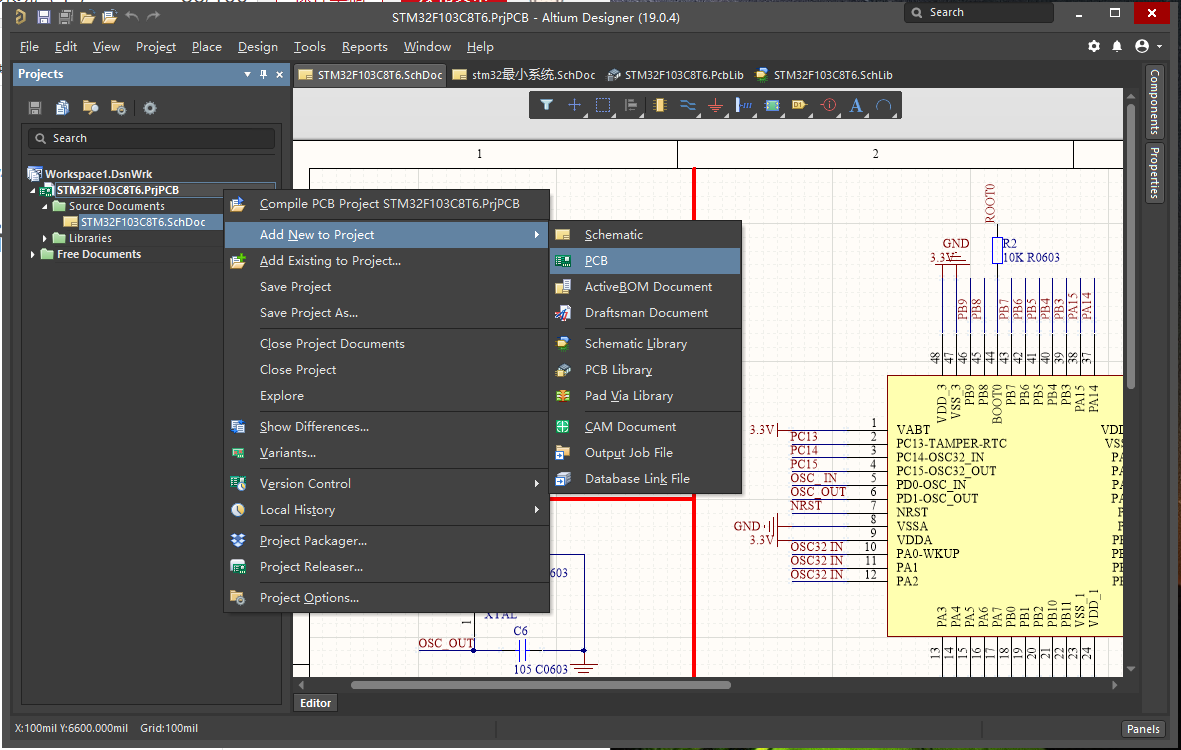

  • 在工程文件右键，选择Add New to Project—>PCB。
    在这里插入图片描述

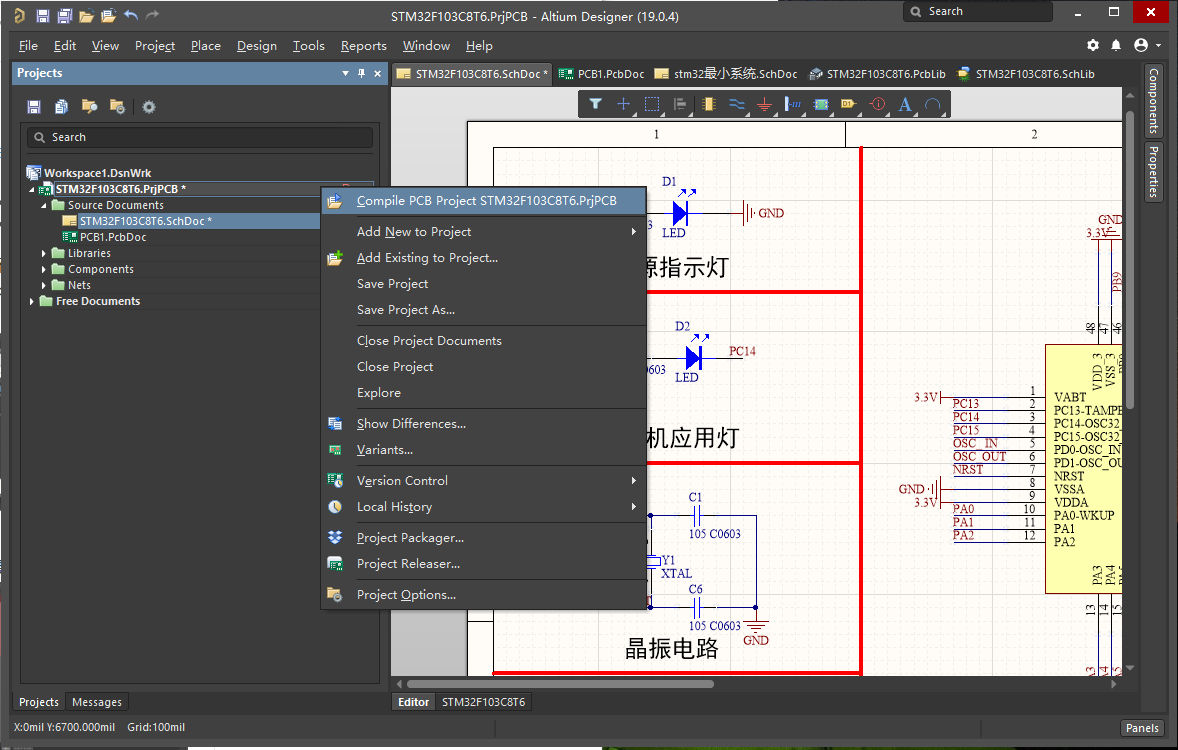

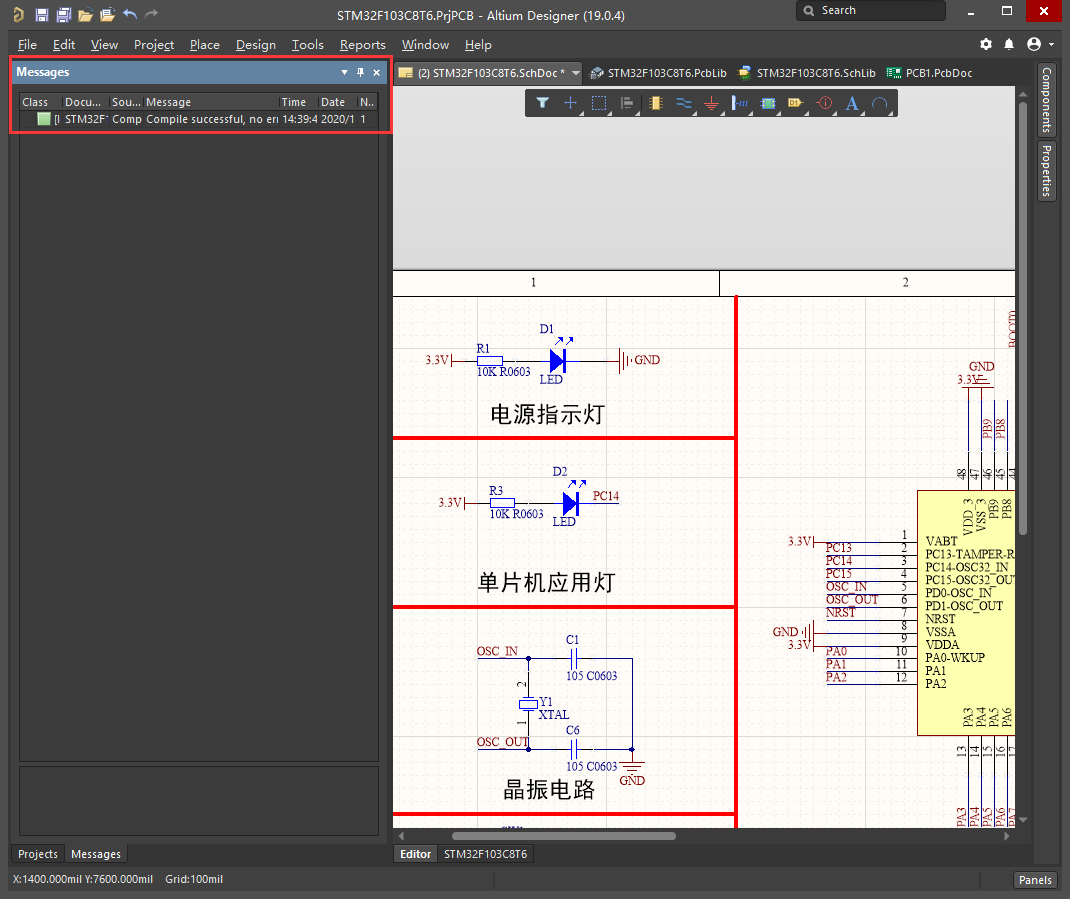

  • 编译原理图，检查原理图是否有误
    在这里插入图片描述

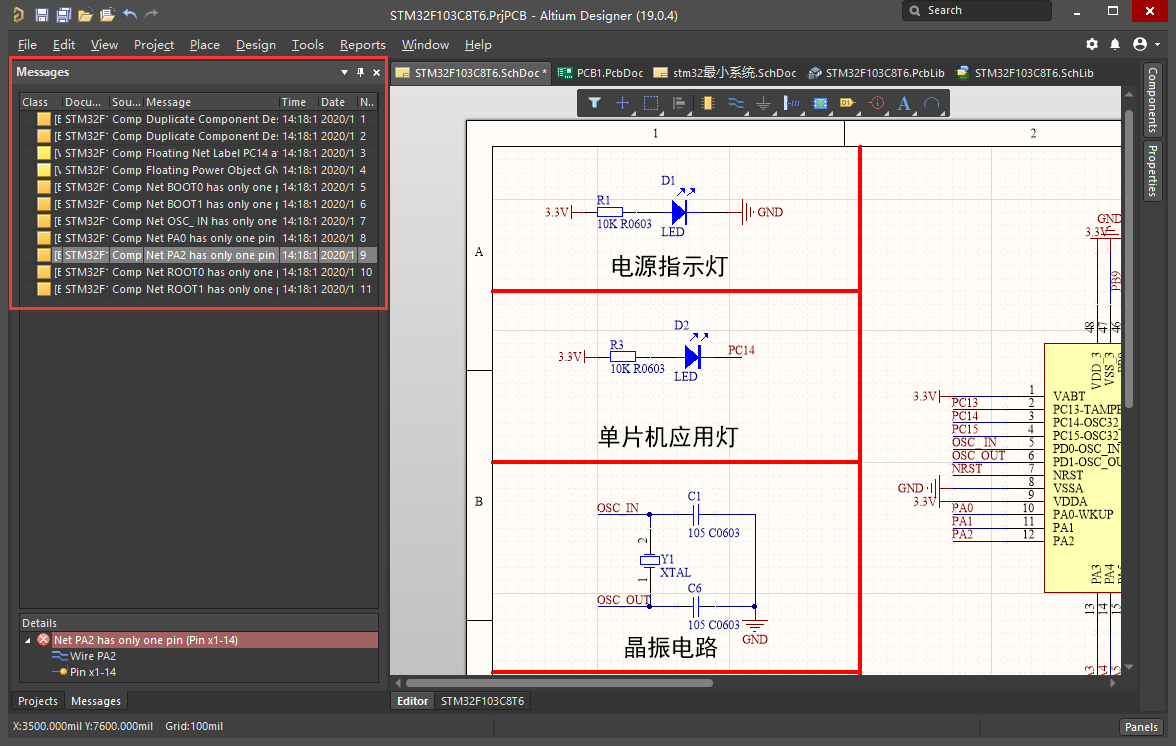

  • 如果原理图有错误，将会出现红框中的Messages
    在这里插入图片描述
  • 当错误排除完毕后，Messages如图显示
    在这里插入图片描述

二、生成BOM表

为了方便采购原理图上的元件，我们可以生成BOM表，上面列了原理图用到的所有元件

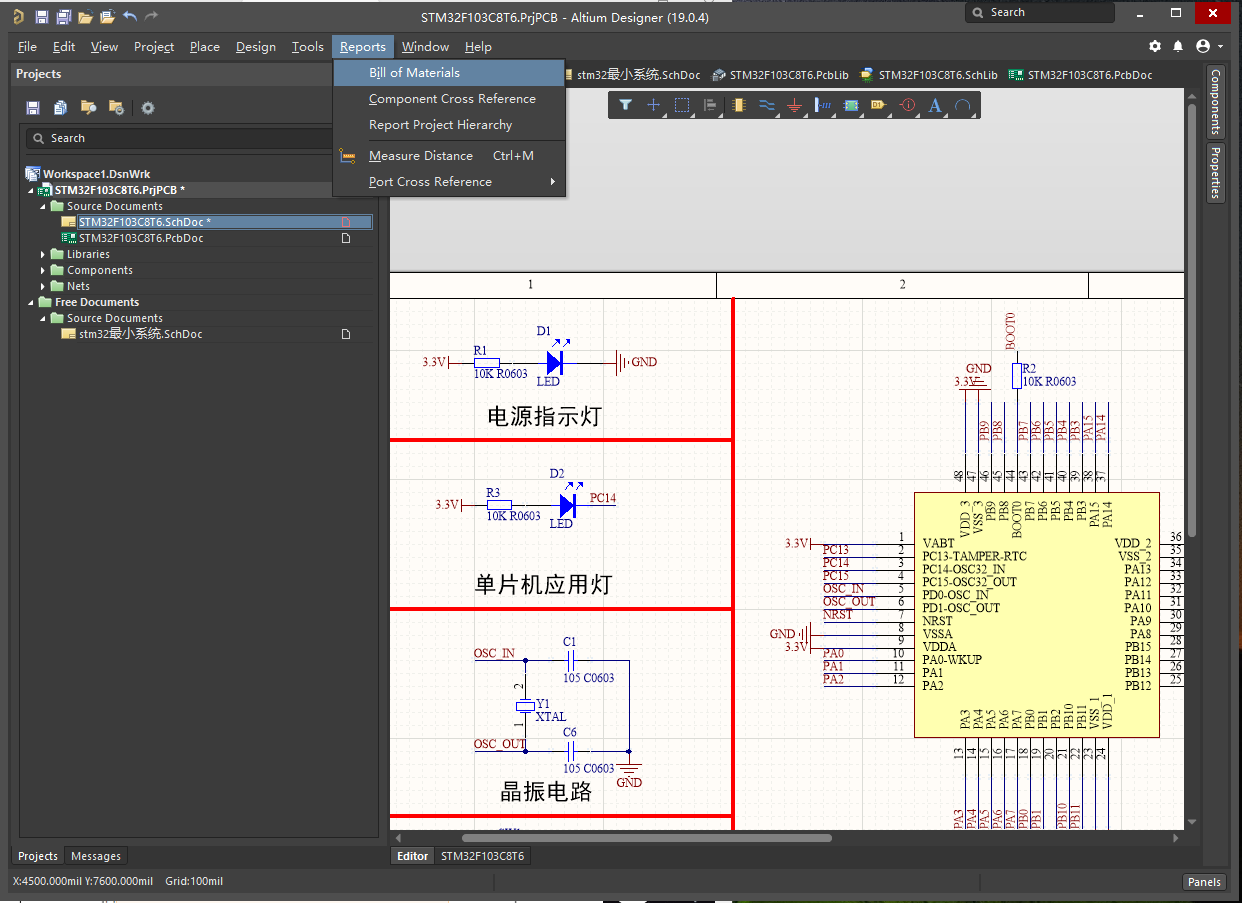

  • 点击上方的Reports，选择Bill of Materials
    在这里插入图片描述

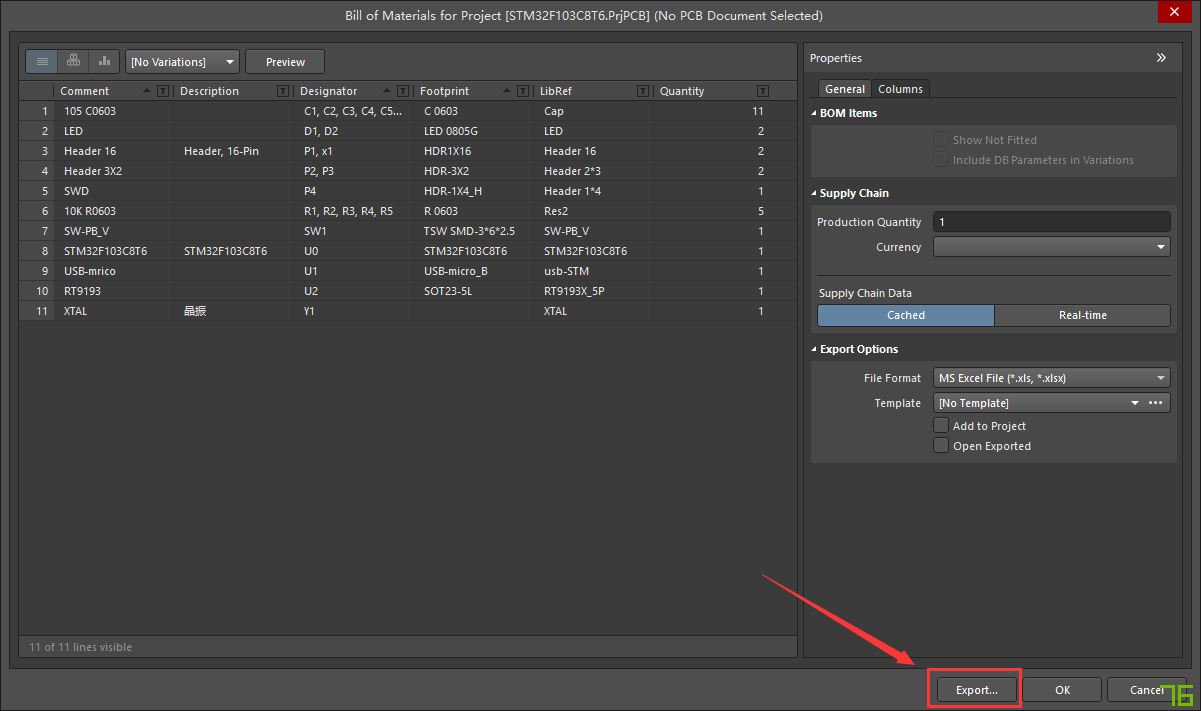

  • 点击Export导出
    在这里插入图片描述

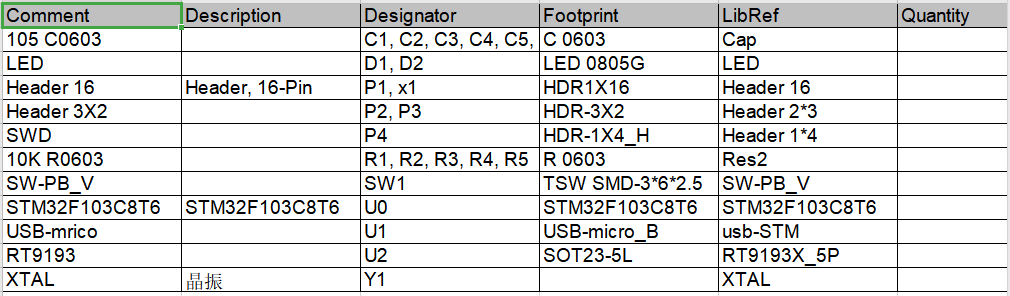

  • 生成的Excel文件
    在这里插入图片描述

三、生成网络表

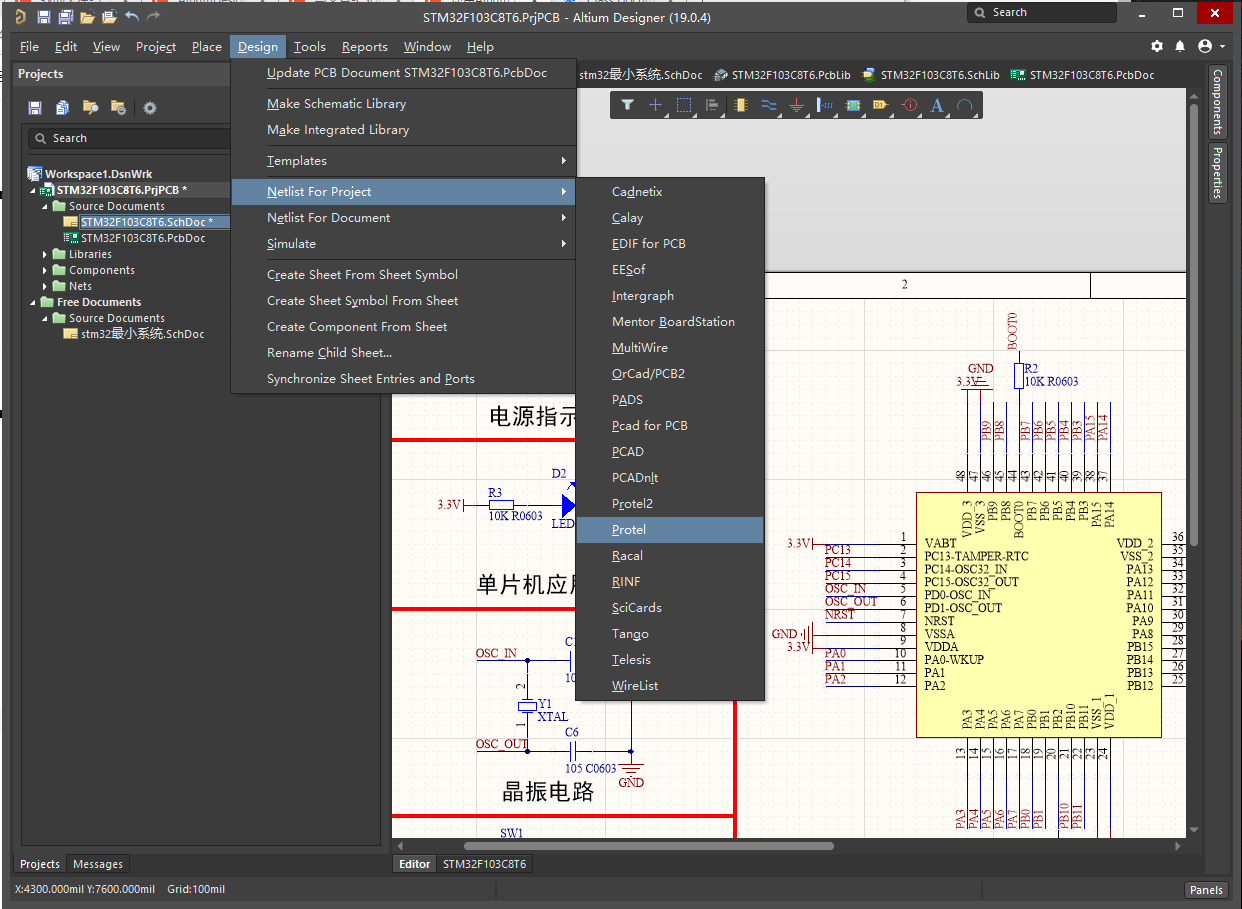

  • 点击Design，选择Netlist For Project—>Protel
    在这里插入图片描述

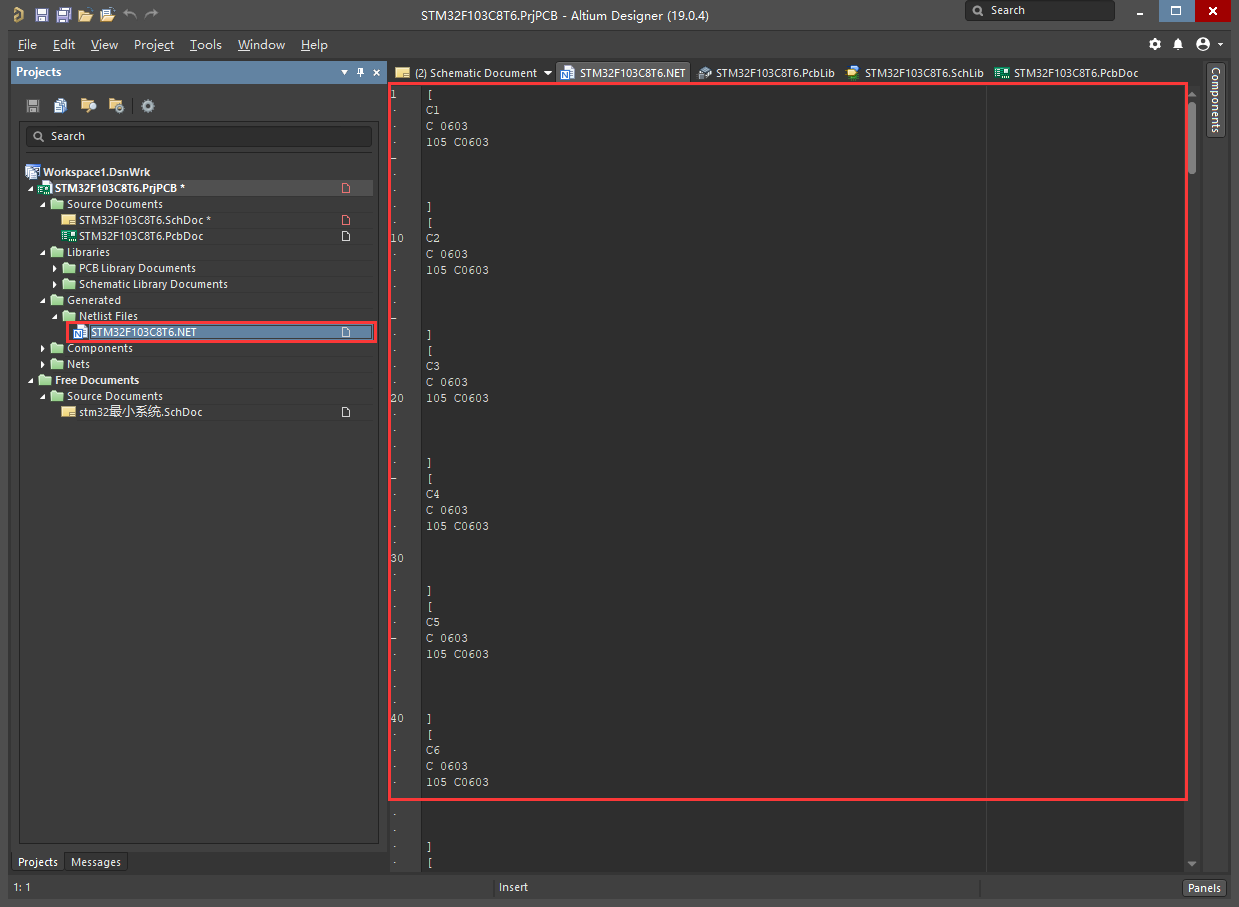

  • 生成的网络表
    在这里插入图片描述

四、绘制PCB

(1) 检查器件

  • 首先查看元件是否都有引脚

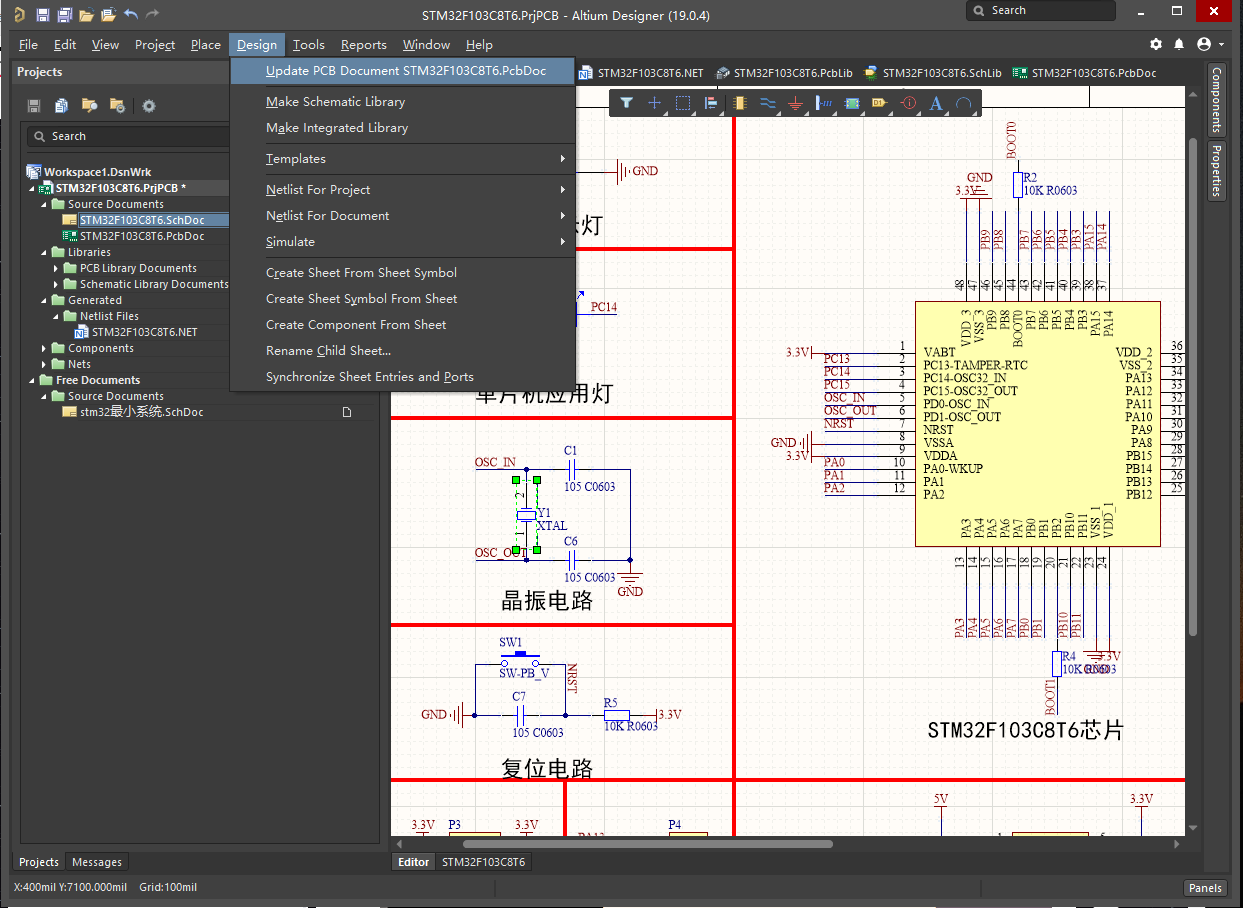

  • 点击Design-—>Update PCB Document^……在这里插入图片描述

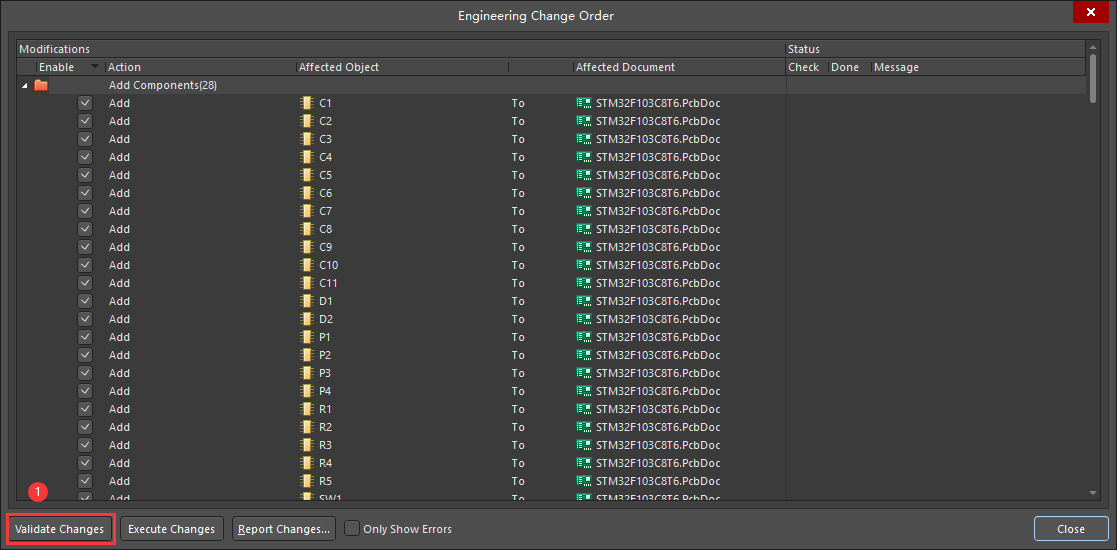

  • 点击图示位置
    在这里插入图片描述

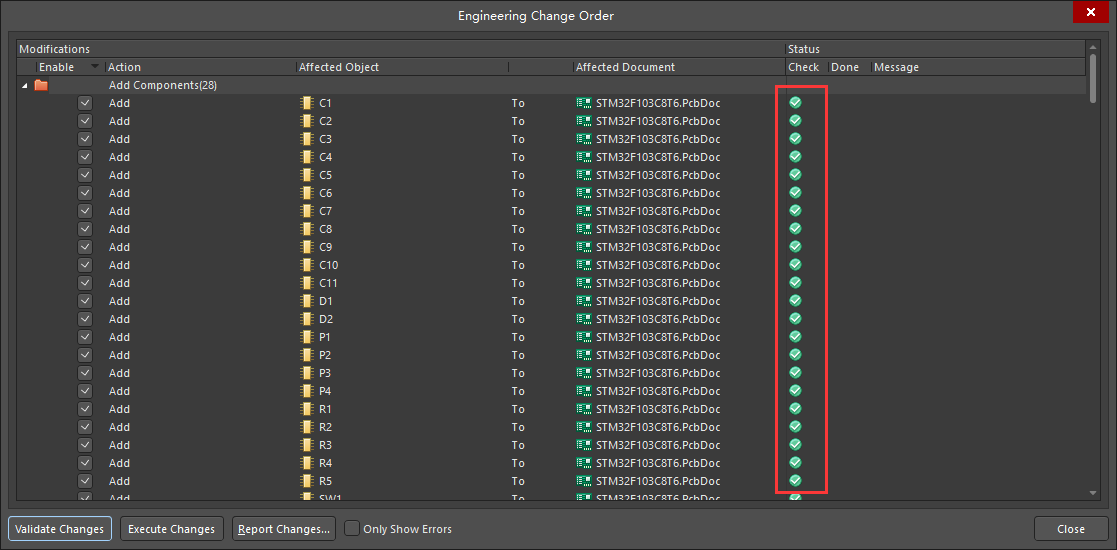

  • 当显示全绿色的√则没问题
    在这里插入图片描述

有时候这样并不能检查出问题，为了保险起见，我们还可以用封装管理来检查

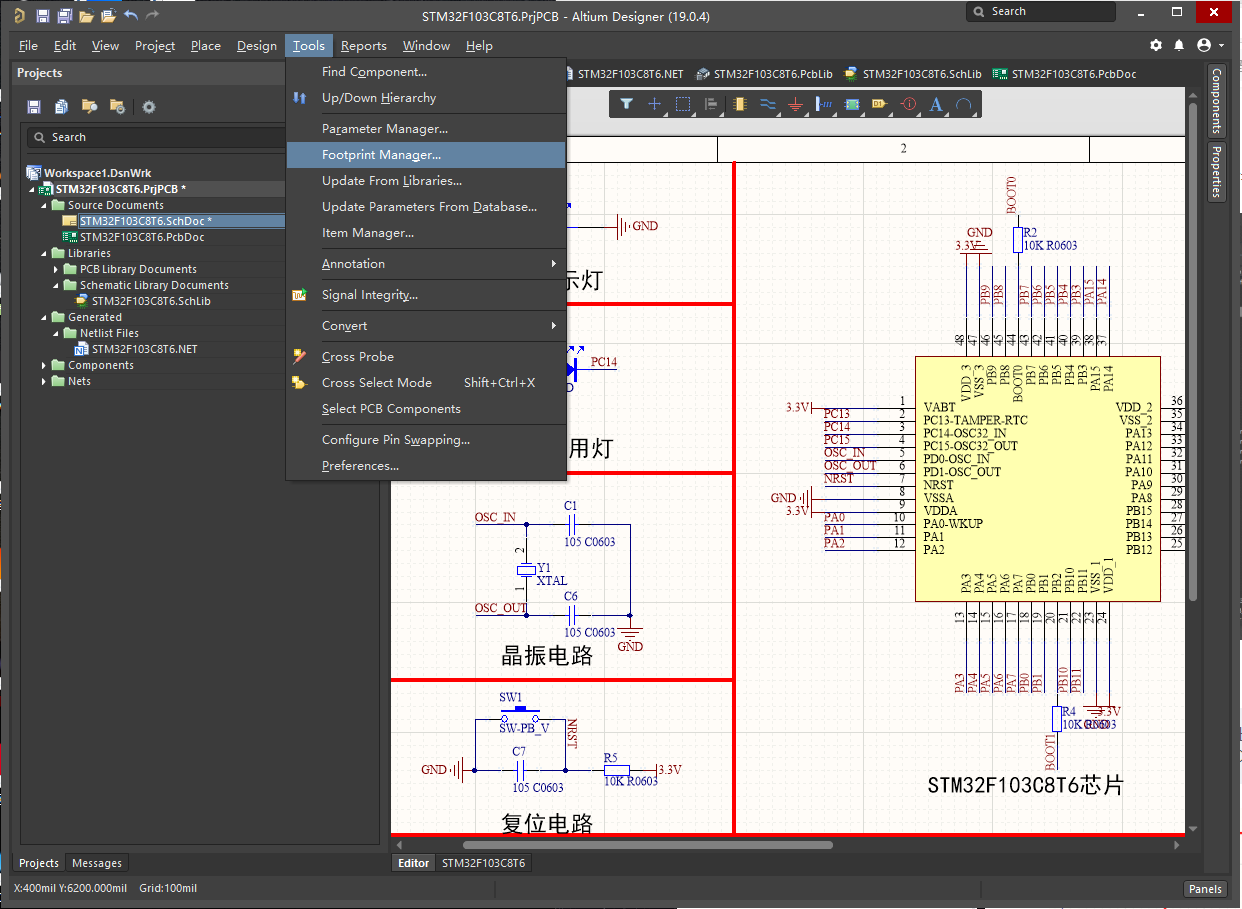

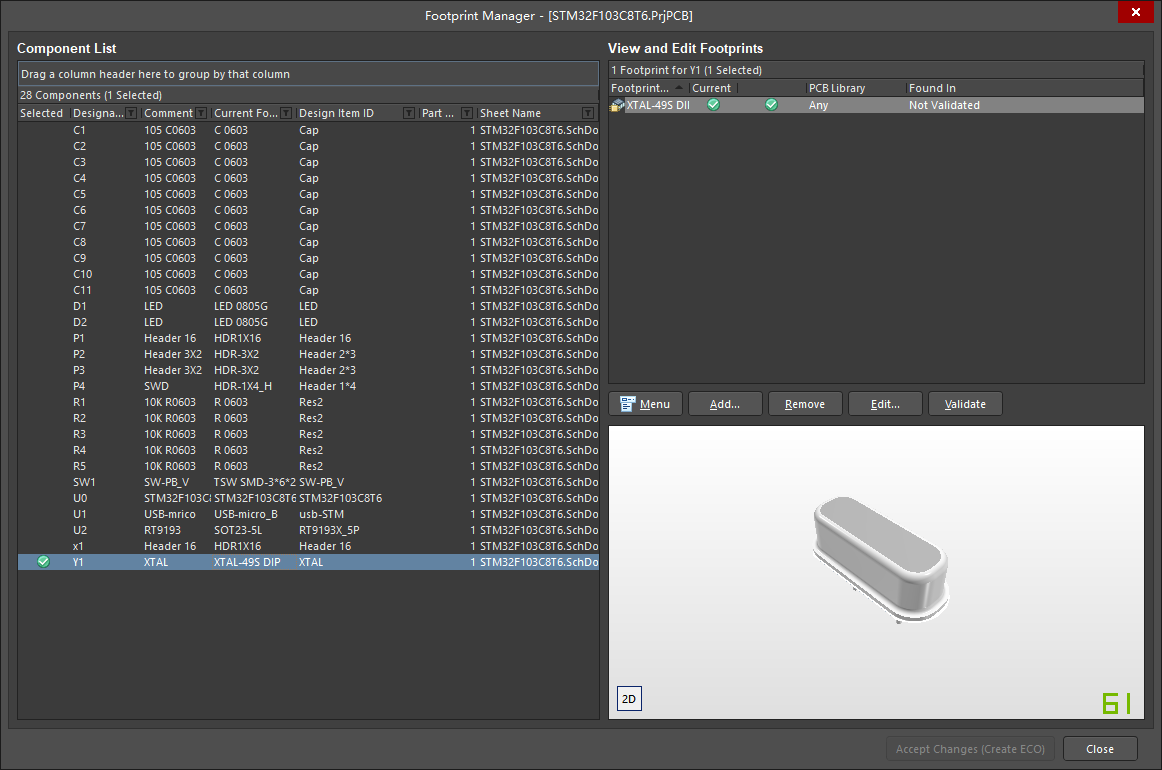

  • 点击原理图，选择Tools—>Footprint Manager
    在这里插入图片描述
    在这里插入图片描述

(2) 添加器件

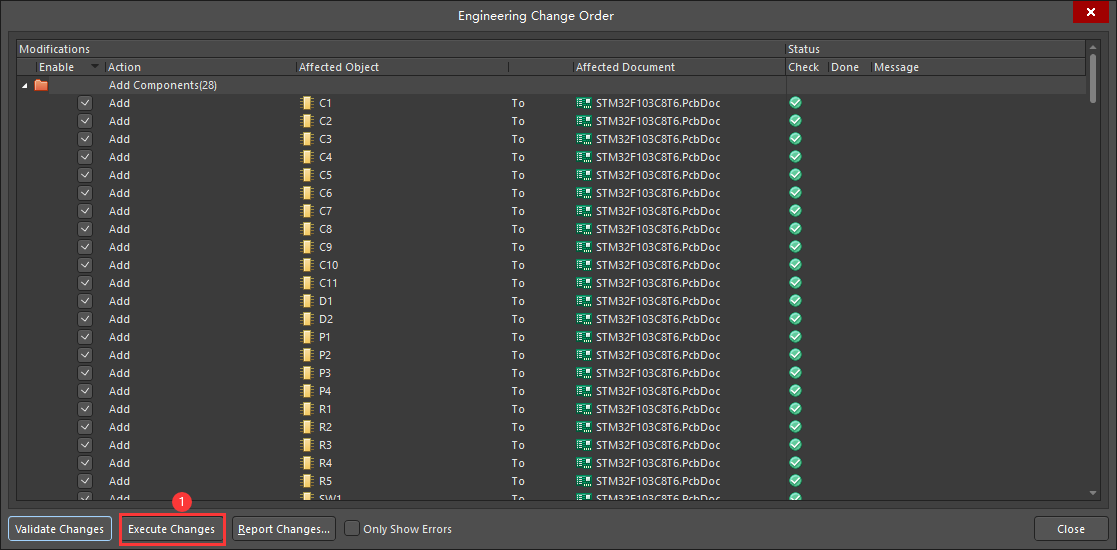

  • 点击如图位置添加进PCB在这里插入图片描述

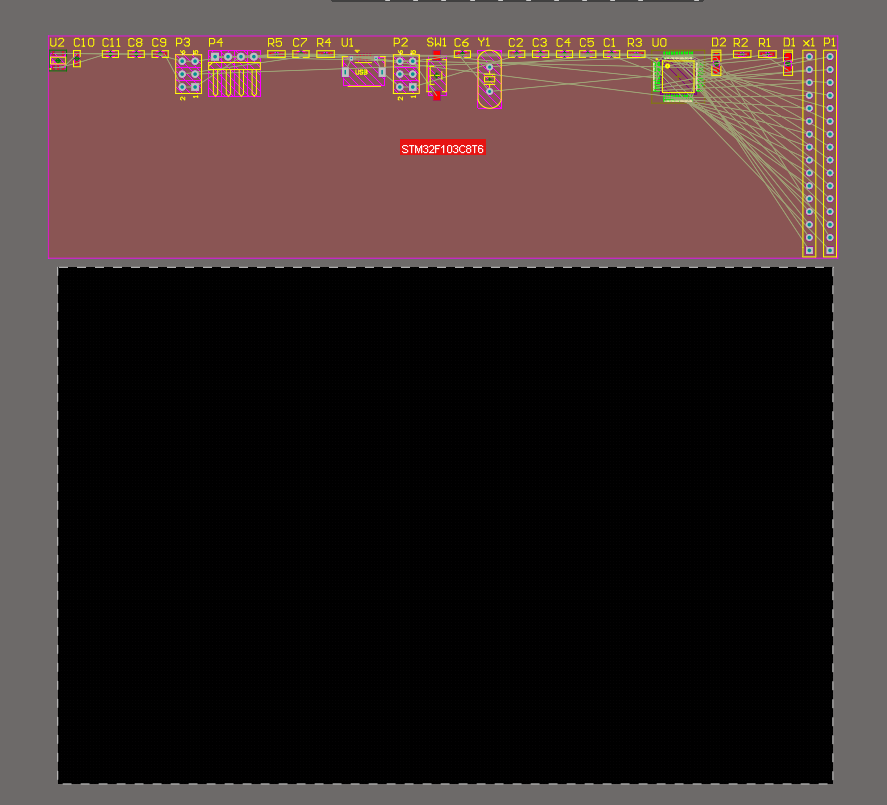

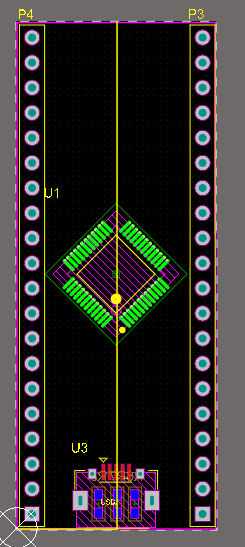

  • 结果
    在这里插入图片描述

上图的红色区域是元件区，导入的元件会在元件区内，元件区外的元件都会变成绿色，所以画板的时候得把该元件区删除

(3) 规则修改

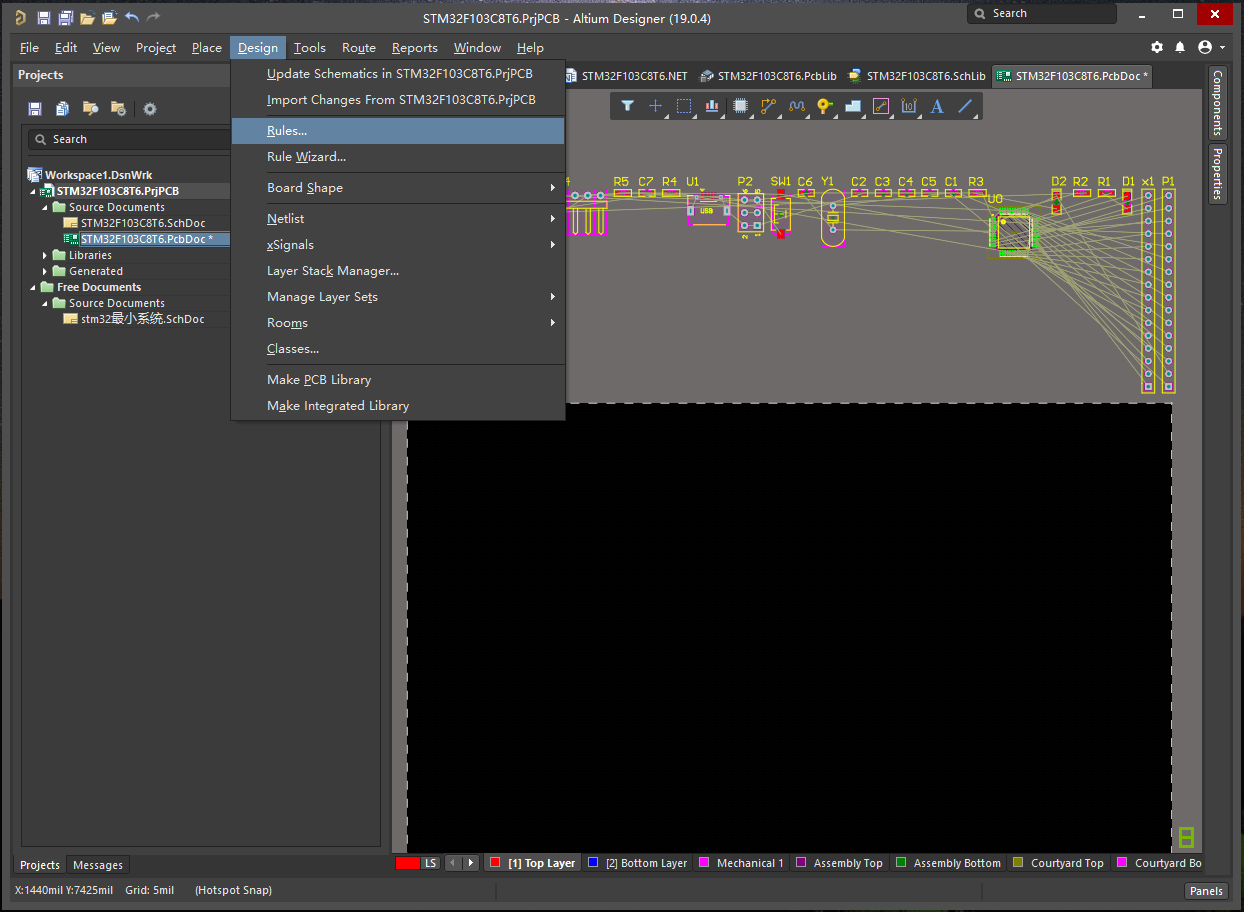

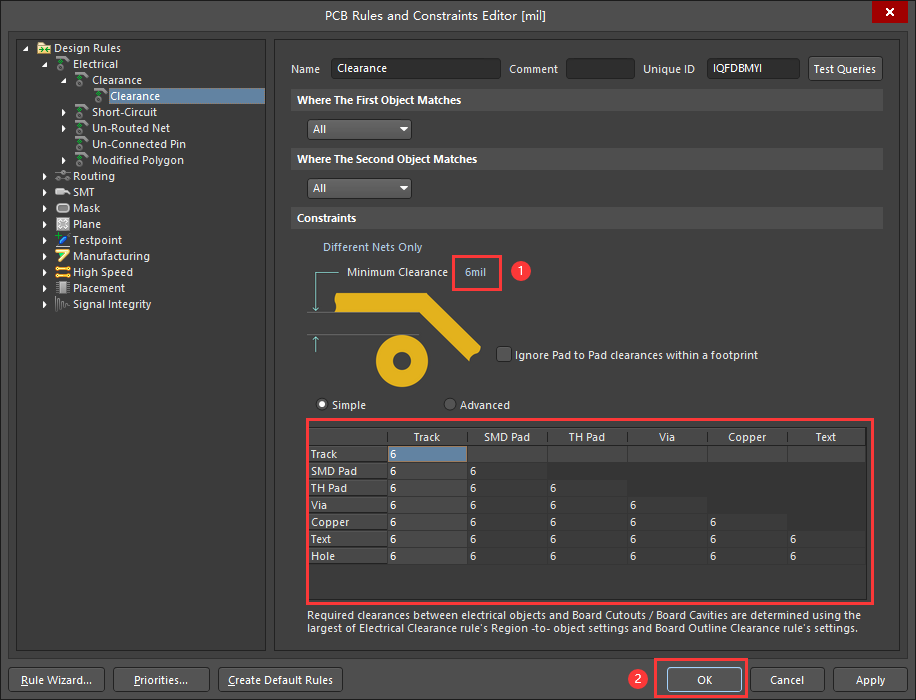

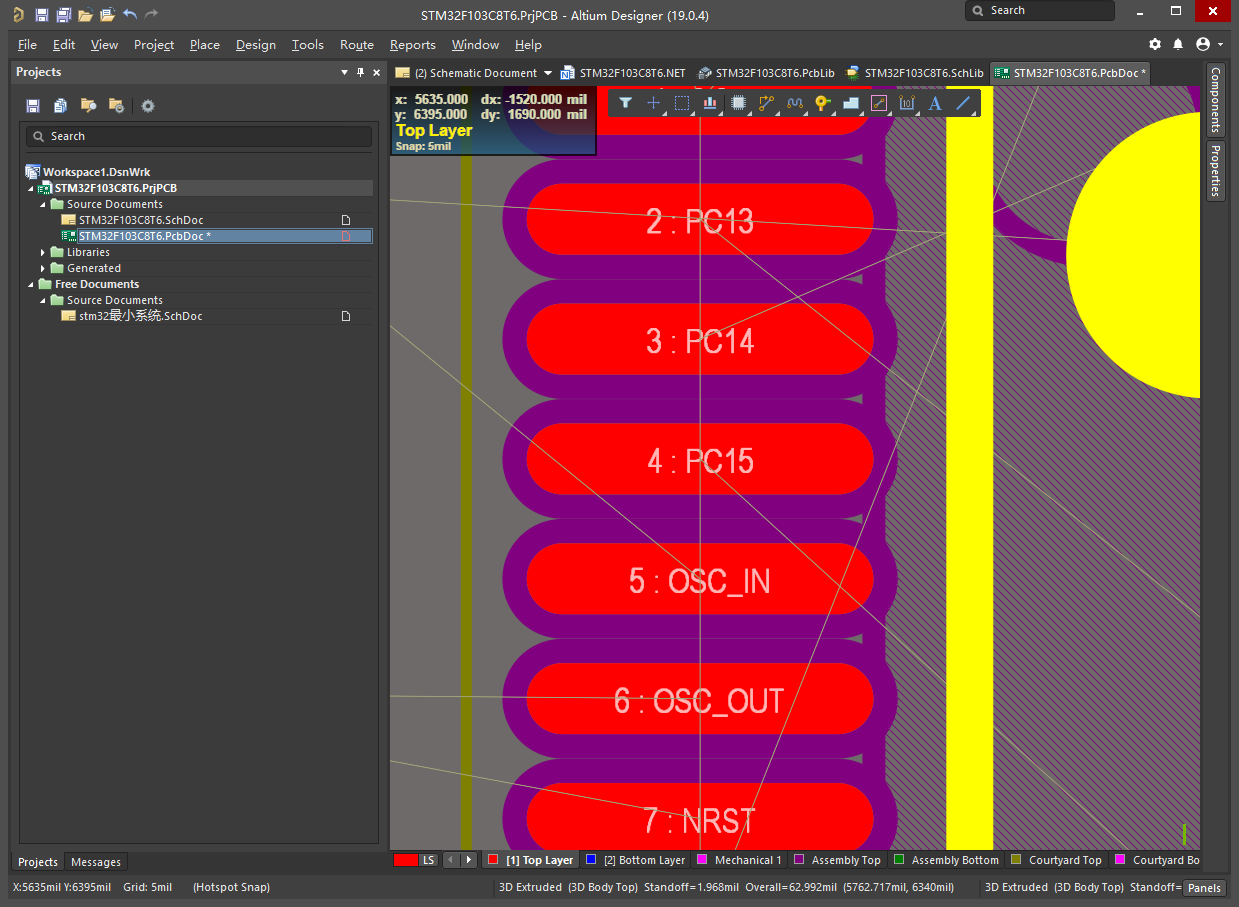

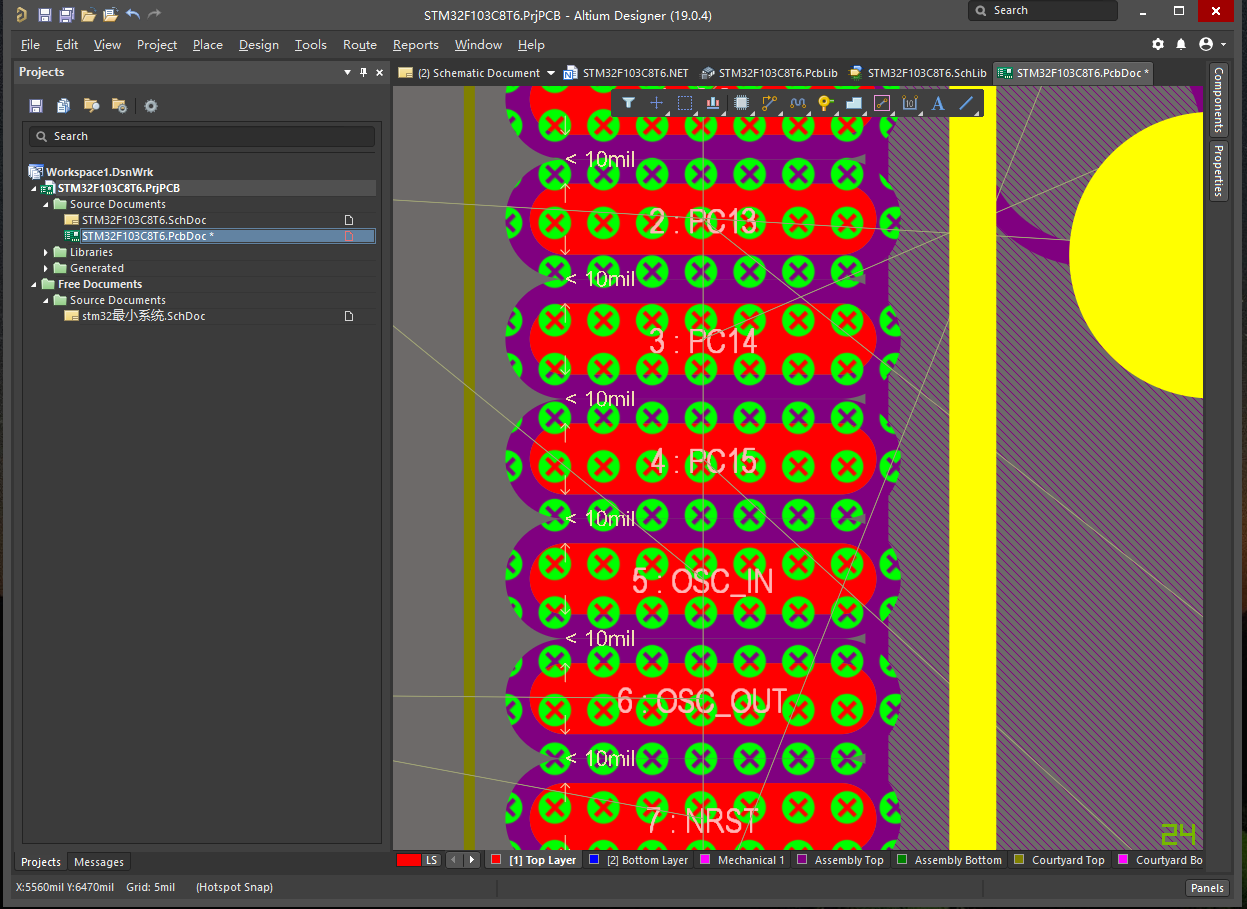

  • 我们可以看到芯片引脚上有许多绿色的×，这是因为规则冲突了，违反了pcb焊盘间距规则。
    在这里插入图片描述
  • 下面进行修改
    在这里插入图片描述

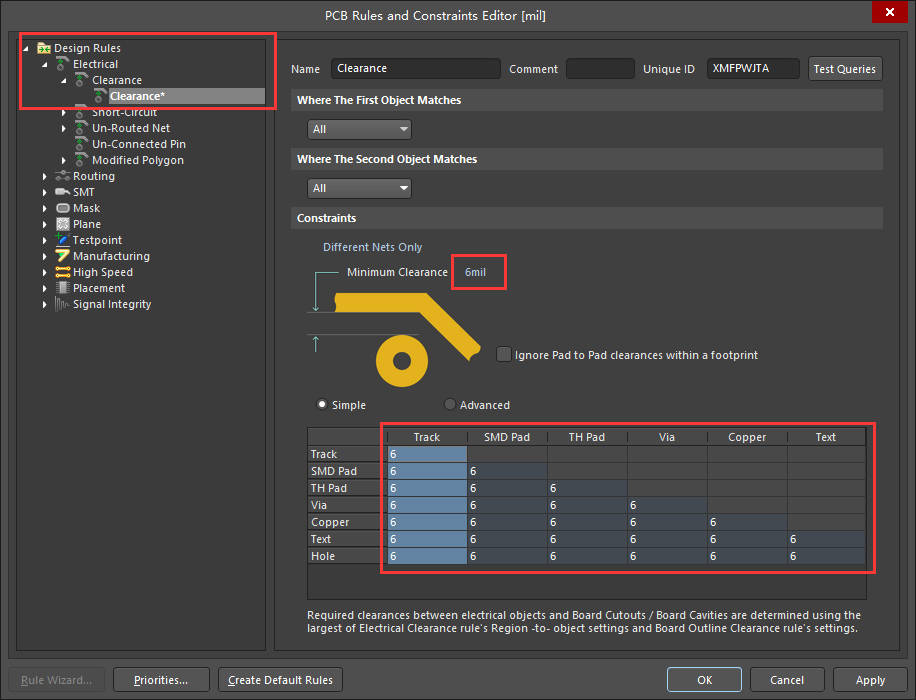

  • 改成6
    在这里插入图片描述
  • 可以看到绿色的×消失了
    在这里插入图片描述

(4) 开始布局

  • 选中元器件，在上方菜单栏选择Tools->component placement->arrange outside board，把元器件排列在板子周围，方便布局
    在这里插入图片描述

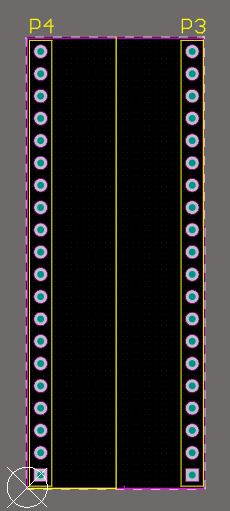

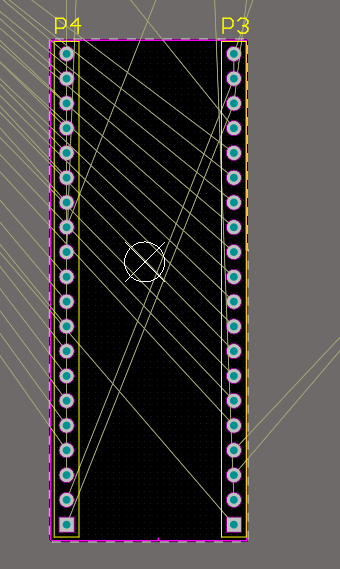

  • 根据排针长度设置板子大小
    在这里插入图片描述

  • 选中排针，点击左侧的Properties，将其位置锁定，防止摆放其他元器件时将其移动，同时按快捷键n，选择隐藏线，方便观看，同时可以做一些辅助线，让排版更好看。
    在这里插入图片描述

  • 放置元件，先放置大的元件，电阻可以放在底层，选中元器件，在移动的过程中按空格可以旋转90度，按L键可以将元件放置在底层，选择上方的Align components可以让元器件分布更美观。
    在这里插入图片描述

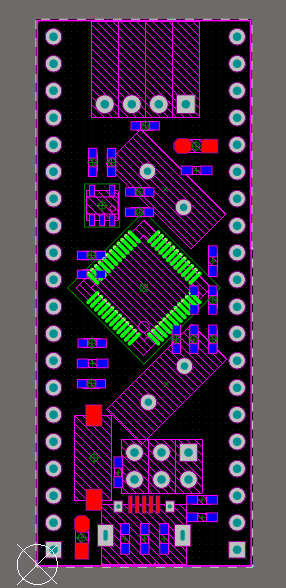

  • 最终布局

在这里插入图片描述

  • 3D效果图

在这里插入图片描述

五、PCB布线

AD有两种布线方式，一种是手动布线，一种是自动布线，自动布线比手动布线要省时，但可能不太美观，而且自动布线后有时也需要自己手动去修改。

1、手动布线

  • 为了方便布线，把顶层和底层的丝印都隐藏起来，下方Top overlay右键->Hide，Bottom overlay右键->Hide
    在这里插入图片描述

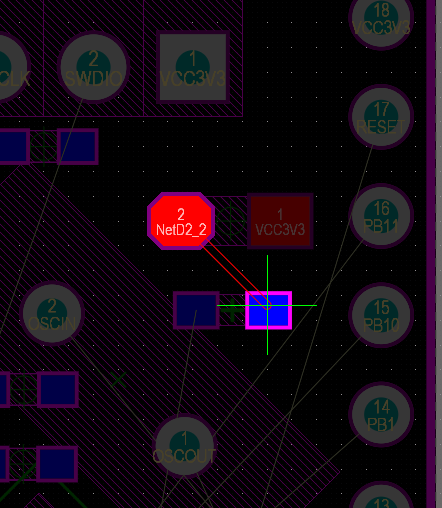

  • 将之前隐藏的飞线显示出来，快捷键n，show connection->all，由于最后会覆铜，我们不需要连地线，隐藏接地的飞线，快捷键n，hide connection->net，输入网络名词GND,电源5V与VCC3V3同样隐藏掉。

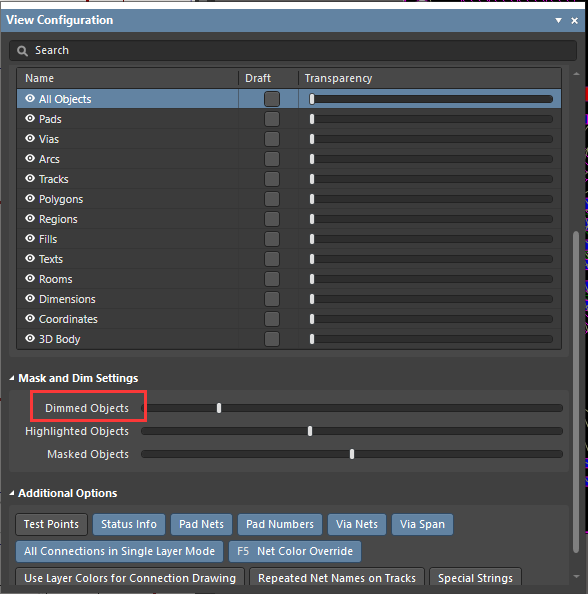

  • 快捷键ctrl+w布线，相连的会高亮，其余阴影，如果嫌不够明显，可以快捷键ctrl+d，调出图中面板，将Dimmed Objiects往左调
  • 在这里插入图片描述
  • 效果图
    在这里插入图片描述
    2、自动布线
    在自动布线前，我们需要去设置一些规则
  • 更改间距：
    在这里插入图片描述

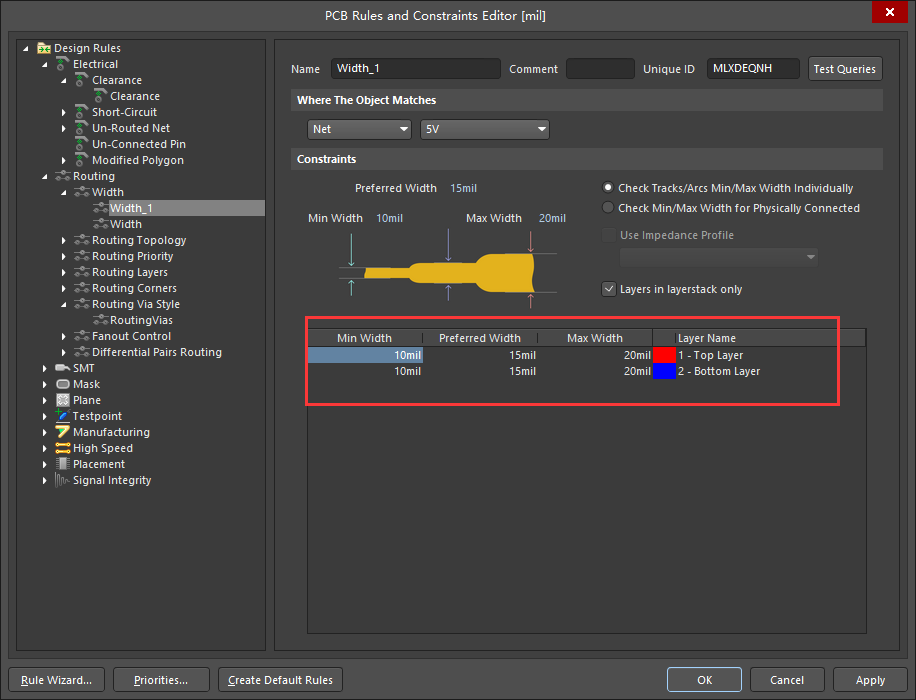

  • 更改线宽

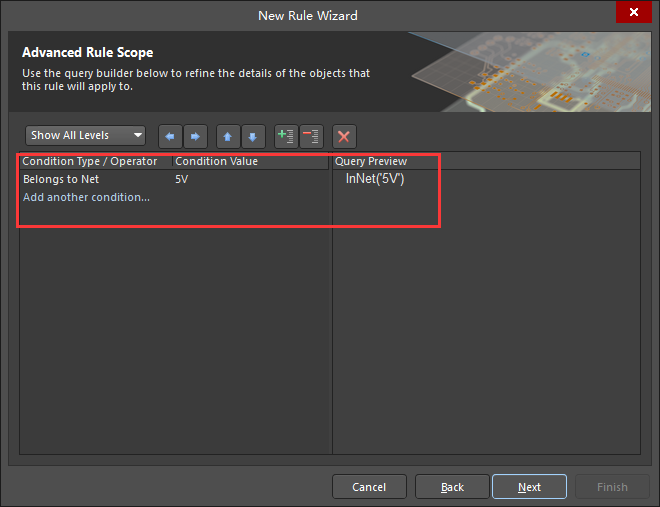

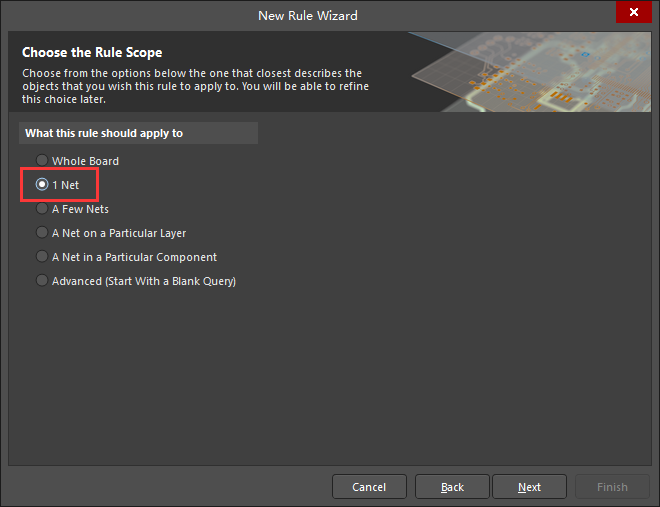

    选择上方Design->Ruler Wizard,点击next
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    然后一直next，Finish，再次打开Design->Rules,将刚才创建的规则改成如图所示，点击OK
    在这里插入图片描述

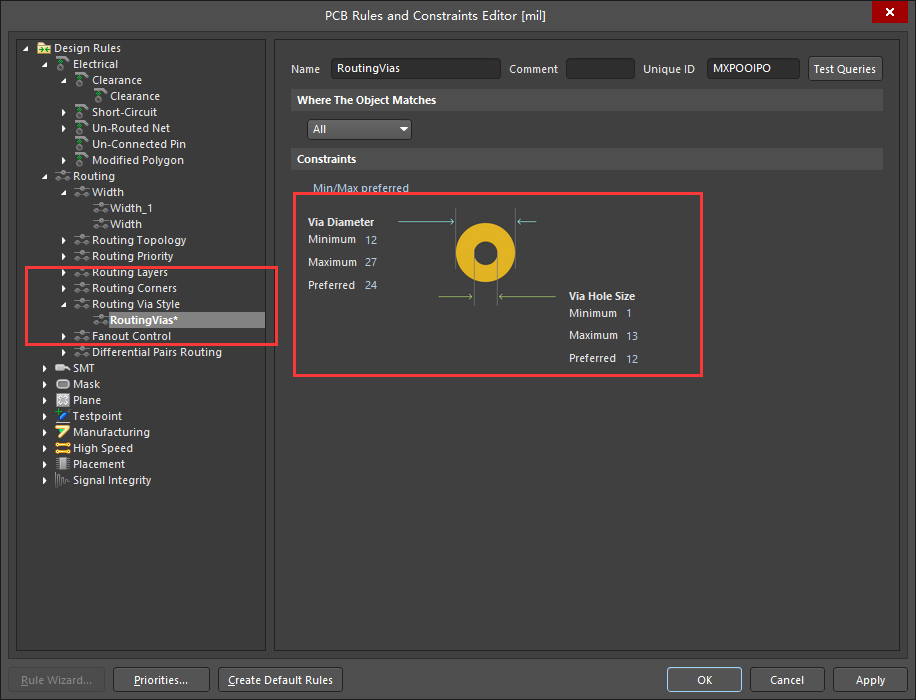

  • 更改过孔
    在这里插入图片描述

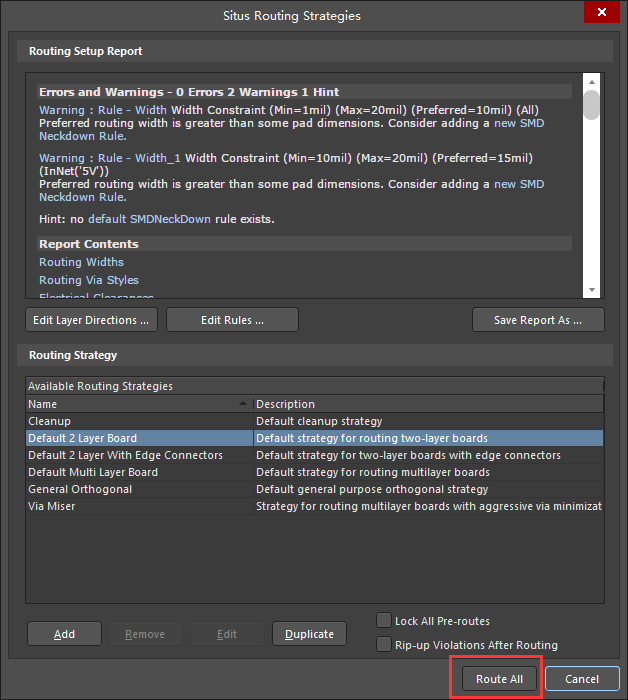

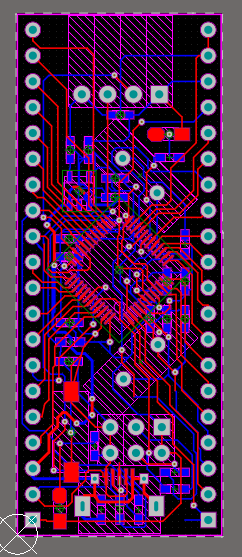

  • 规则修改完毕，开始自动布线，选择Route->Auto Route->All…
    在这里插入图片描述

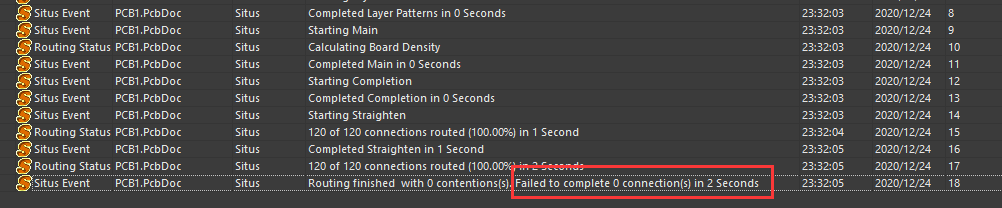

  • 布线完毕，0个错误
    在这里插入图片描述

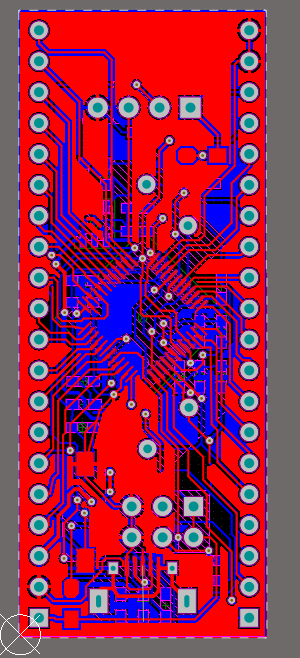

-效果图
在这里插入图片描述

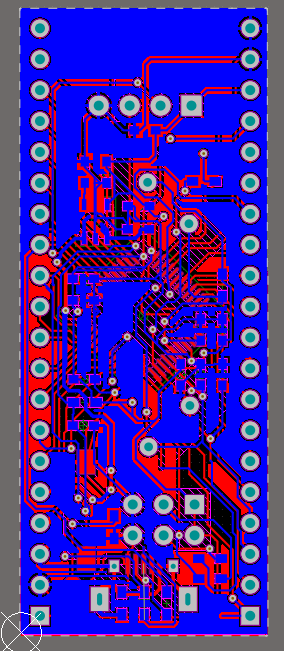

六、铺铜

  • 1、铺顶层
    在工具栏选择选择铺铜Place Polygon Plane，画矩形把板子包含进去，在选择铜层，将它的Net设置成GND，Layer选择Top Layer，往下找到Remove Dead Copper，将其勾选，然后选工具，铺铜，全部重铺
    在这里插入图片描述

- 2、铺底层
与顶层同理
在这里插入图片描述

七、电气规则检测

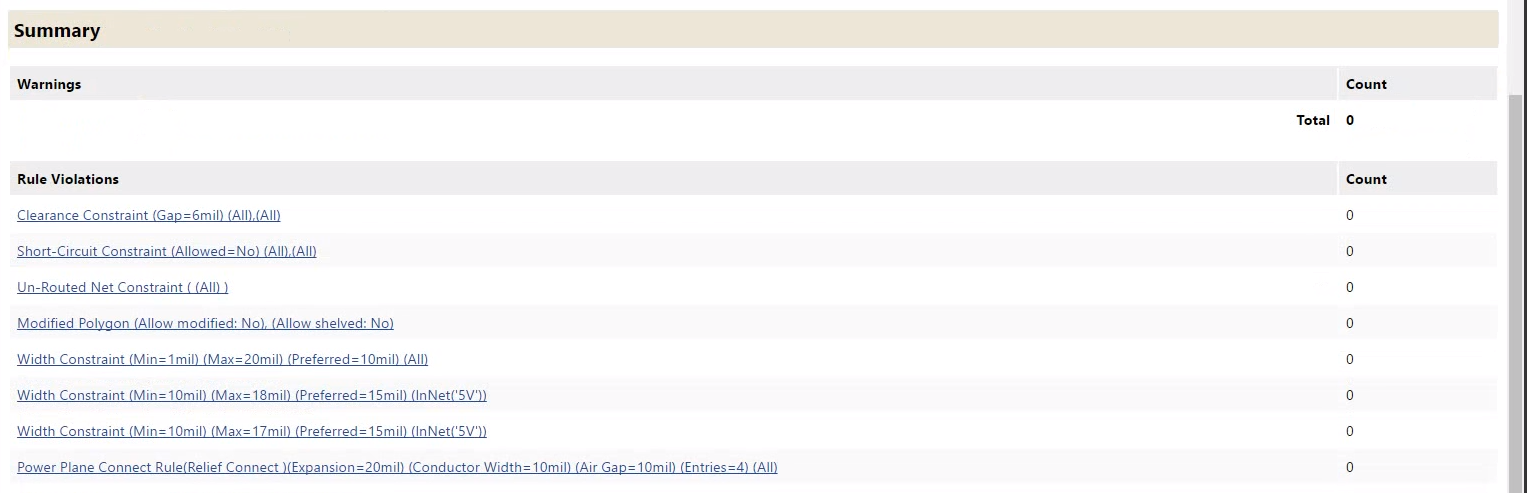

  • 点击上方菜单栏Tools->Design Rule Check，然后点击左下方的Run Design Rule Check 运行
  • 没有错误
    在这里插入图片描述

八、导出gerber文件

  • 点击上方菜单栏File->Fabrication->Gerber files

在这里插入图片描述

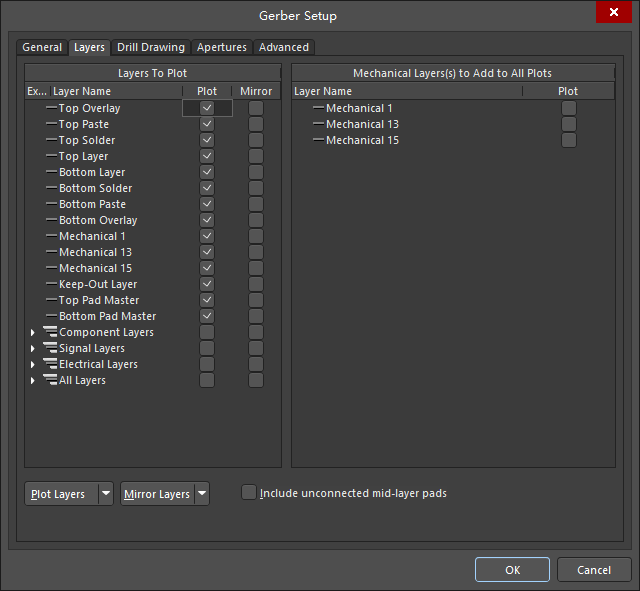

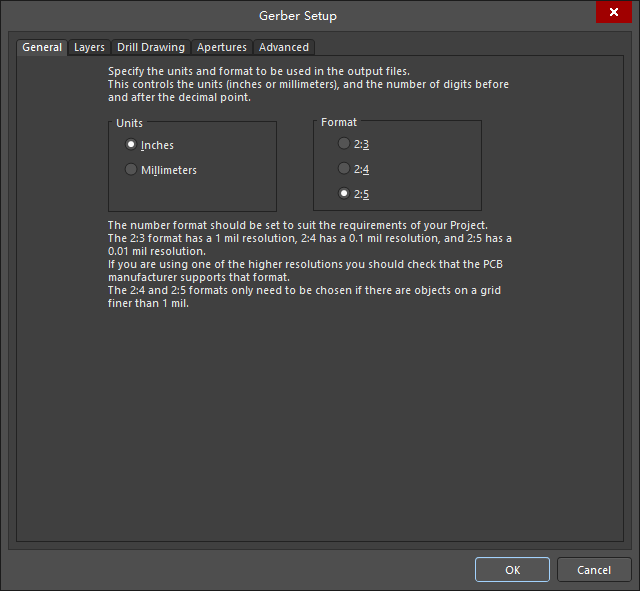

  • 选择Layer，勾选如图所示
    在这里插入图片描述

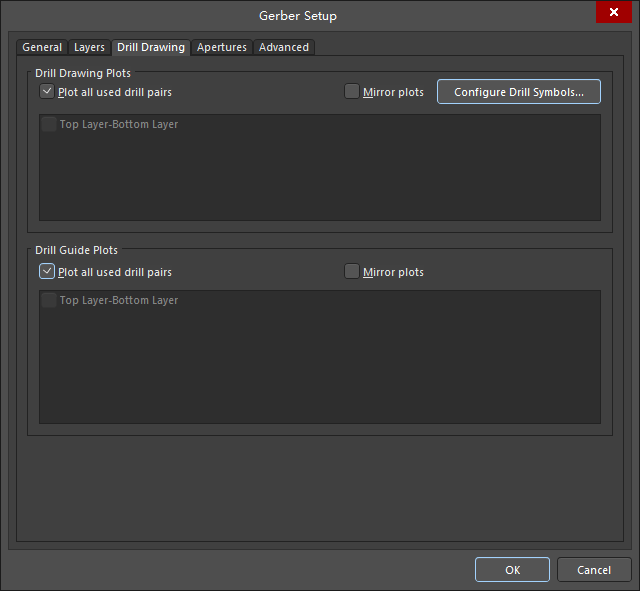

  • 选择Drill Drawing，勾选如图所示
    在这里插入图片描述
  • 点击确认
    在这里插入图片描述

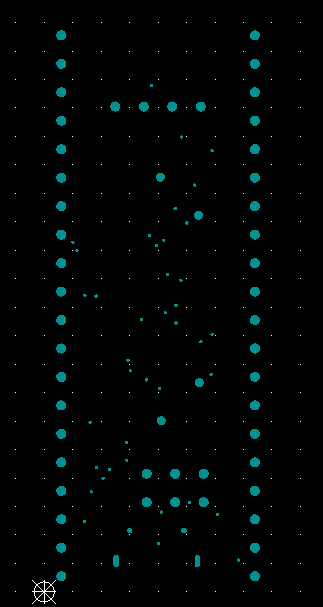

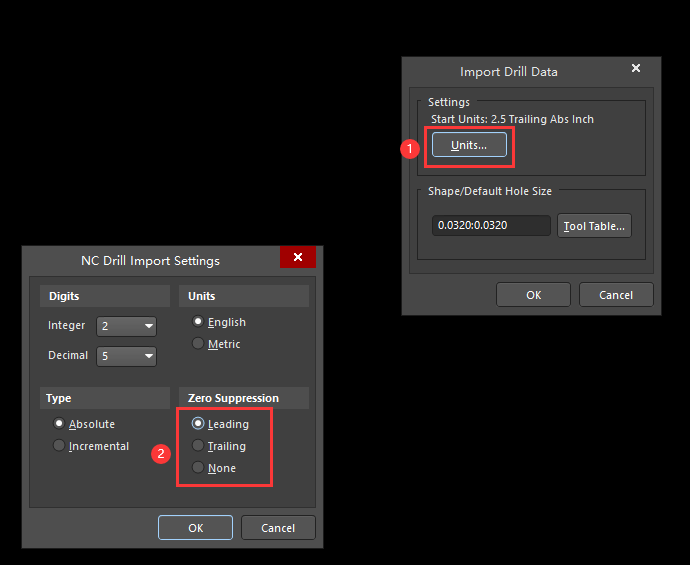

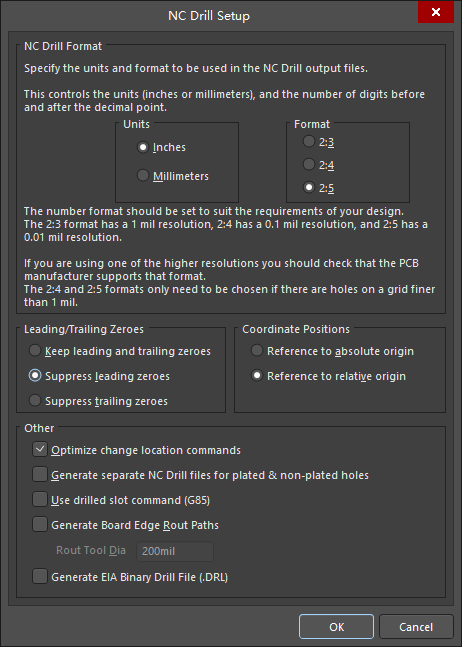

  • 再回到pcb板界面，点击上方菜单栏File->Fabrication->NC Drill，勾选如图所示
    在这里插入图片描述
    在这里插入图片描述
  • 点击OK
    在这里插入图片描述

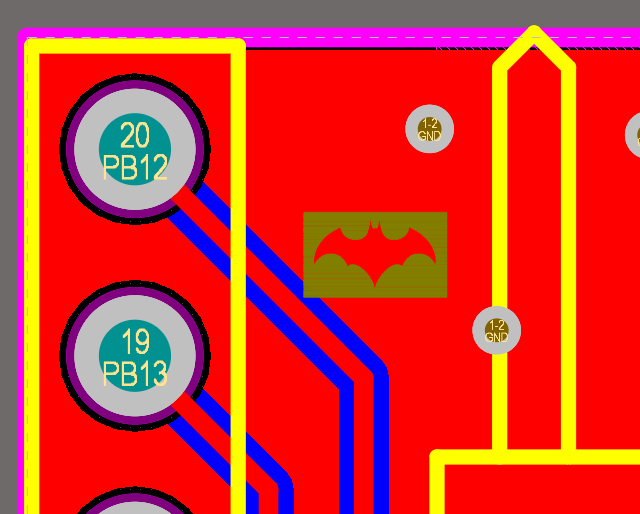

九、在PCB中添加自己的LOGO

1、下载PCB Logo Creator插件：
https://blog.youkuaiyun.com/weixin_43588481/article/details/106299877
2、选择自己喜欢的LOGO，用画图软件转为单色位图格式
3、在AD里点击File->run script…
在这里插入图片描述

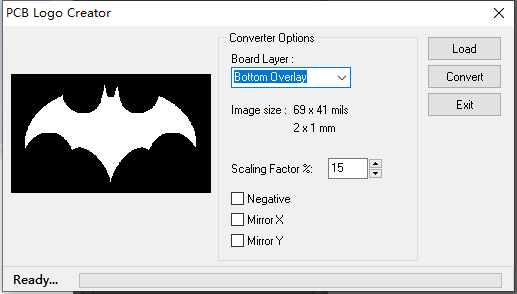

4、点击convert生成
在这里插入图片描述
5、将其加到板子上
在这里插入图片描述

参考资料

1、https://wwwbilibilicom/video/bv1ab411k7yp/?spmidfrom=333.788.videocard.0
2、https://www.bilibili.com/video/bv17e411x7dr?p=2
3、https://blog.csdnnet/cornrn/article/details/84146203
4、https://blog.youkuaiyun.com/u011400634/article/details/106327414
5、https://blog.youkuaiyun.com/weixin_42094418/article/details/102667338
6、https://blog.youkuaiyun.com/weixin_43588481/article/details/106299877

使用AD绘制stm32最小系统版
