在Proteus中仿真运行stm32程序

一、新建工程

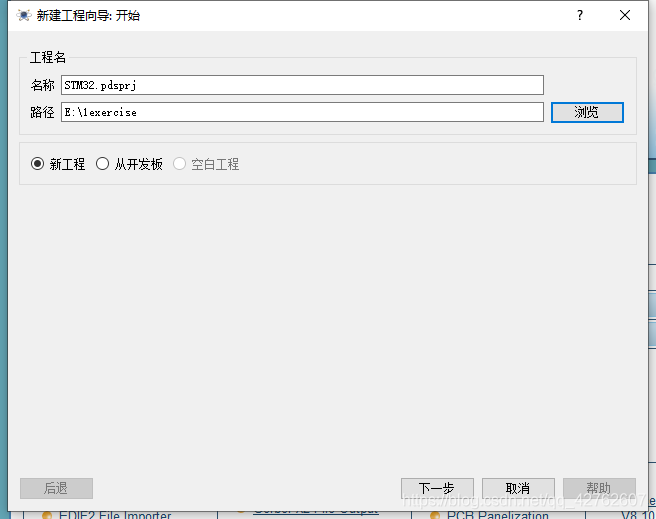

• 点击新建工程，设置好文件名及路径，点击下一步。

• 选择从选中的 模板中创建原理图，选择DEFAULT，点击下一步。

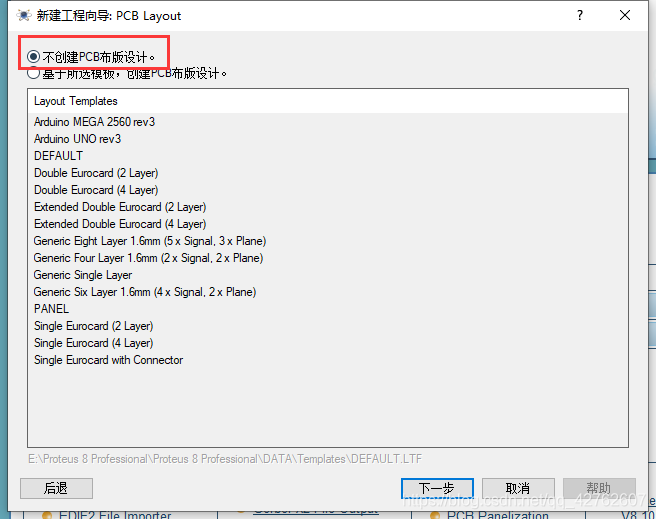

• 选择不创建PCB布版设计，点击下一步。

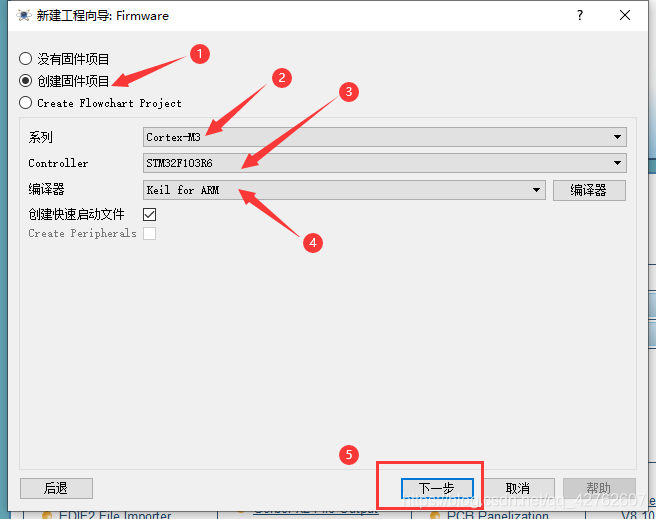

• 选择创建固件项目，系列选择Cortex-M3，然后选择STM32F103R6芯片，编译器选择Keil，点击下一步。

  -到此点击完成，工程就创建好了。


二、原理图绘制

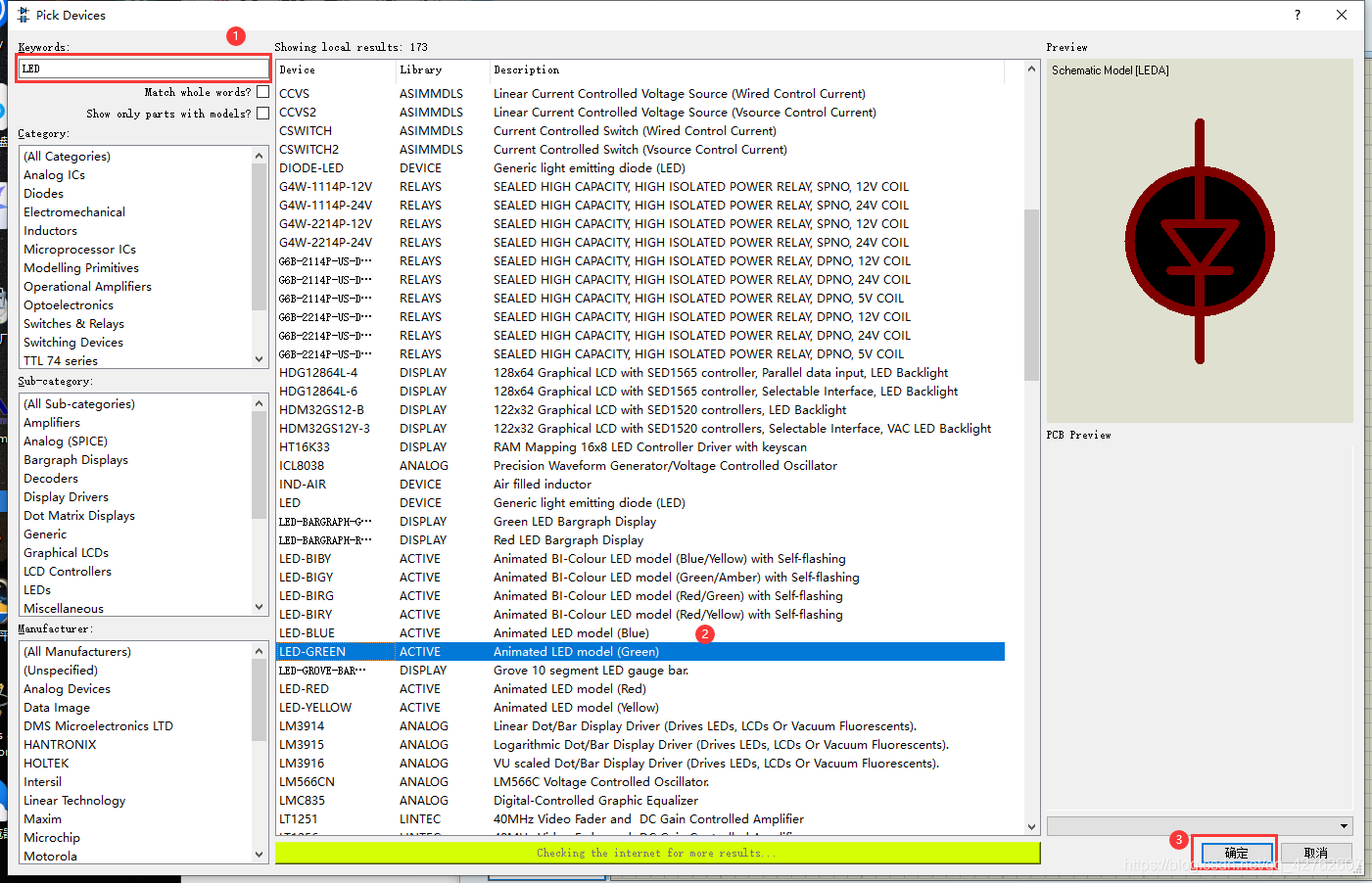

• 点击Proteus左侧工具栏的P进行添加元件LED和电阻。

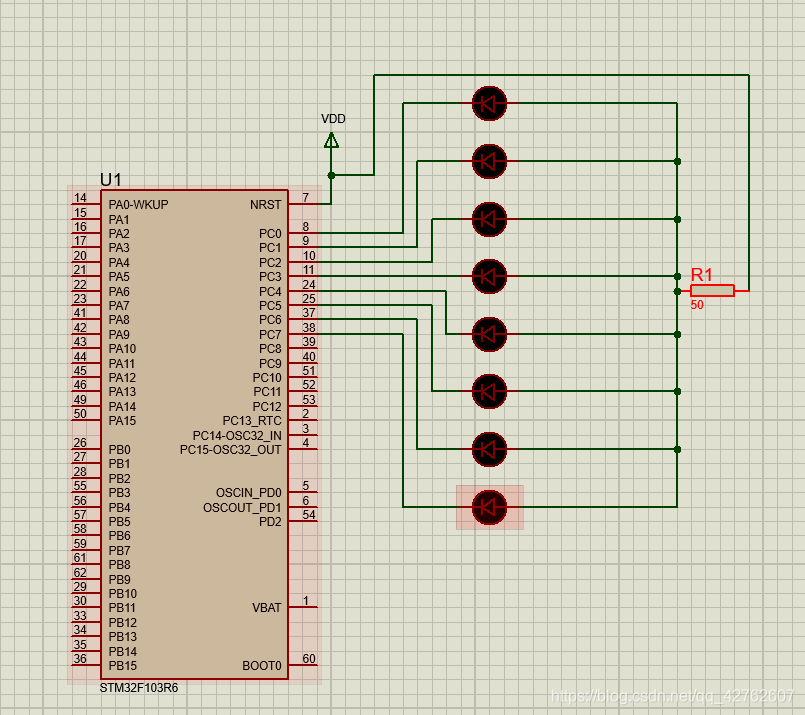

• 使用添加的元件进行流水灯原理图的绘制。

• 打开keil，编写流水灯程序
  这里给出主程序 main.c

#include "stm32f10x.h"
GPIO_InitTypeDef GPIO_InitStructure;
void delay_ms(uint32_t ms)
{


	uint32_t i_cnt,j_cnt;
	for(i_cnt=0;i_cnt<3000;i_cnt++);
	for(j_cnt=0;j_cnt<ms;j_cnt++)
