Cisco路由器配置IPv6 Manual隧道

Cisco路由器配置IPv6 Manual隧道

IPv6与IPv4共存的方式

IPv6与IPv4共存方式大致有三种:

  • 双栈:要求网络中所有设备均同时支持IPv4和IPv6
  • 转换:转换这种方式将IPv6协议的报头转换成IPv4协议报头。
  • 隧道:假定两个IPv6节点要使用IPv6数据包进行交互,但他们是经由中间IPv4路由器互联的。我们将两台IPv6路由器之间的中间IPv4路由器的集合称为一个隧道。借助于该隧道,在隧道发送端的IPv6节点数据可将整个IPv6数据放到一个IPv4数据报的数据(有效载荷)字段中。

IPv6隧道类型

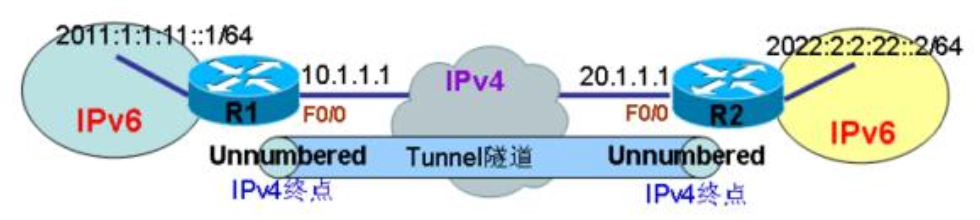

如上图拓扑所示,当两个IPv6网络需要通信的时候,如果中间穿越IPv4网络,而IPv4网络中的设备只能识别IPv4报文,并不能正常传输IPv6,这时候就需要在IPv4网络中为IPv6创建一条隧道,来提供IPv6在IPv4中的传递。

把 IPv6 的数据全部封装在 IPv4 中,将 IPv4 当作链路层来传递的隧道形式,称为覆盖型隧道(Overlay Tunnels )

由于隧道是建立在 IPv4 基础上的,隧道又必须有起点和终点来明确隧道的路径,所以覆盖型隧道的起点和终点最好是使用 IPv4 地址,有时必须是 IPv4 地址,并且隧道在传输 IPv6 数据时,也应该在隧道的两端添加 IPv6 地址,来完成两端 IPv6 网络的通信。隧道的起点和终点必须同时支持 IPv4 和 IPv6。

在当前Cisco IOS中支持的覆盖型隧道有以下几种:

名称 模式 说明
Manual ipv6ip 点对点,只传递IPv6数据包。
GRE(Generic routing encapsulation ) gre ip 点对点,可传递多种协议。
IPv4-compatible ipv6ip auto-tunnel 点到多点,Cisco不建议使用。
6to4 ipv6ip 6to4 点到多点,使用地址为2002::/16
ISATAP(Intra-Site Automatic Tunnel Addressing Protocol) ipv6ip isatap 点到多点

以上隧道中,所有隧道的源均为 IPv4 地址,但是只有点对点隧道的终点为 IPv4 地址,其它都不需要。更多的是,点对点隧道必须要有 IPv6 地址。

配置
