人生中的第一篇偏技术的文章

这两年主要从事嵌入式应用层的开发，对驱动层了解的不是很透彻，第一篇文章也不知道该写点神魔，那就从几个常用的通信总线开始吧，一方面算是给自己的学习经历添点痕迹（也算是重新学习的过程），二是以后回顾知识点也有个熟悉的资料，方便查阅。以后的内容有自己的想法(可能不对，还请指正，我尽量多查看一下书籍，争取总结正确)，也会引用别人的一些见解，我尽量标明出处（链接），防止我断章取义，好让同志们（也可能就我自己看而已，假设有别人浏览吧）查找内容的源头。不BB了，是骡子是马拉出来遛遛吧。

STM32中几种通信方式的区别：

1.UART（USART）

2.IIC总线

3.SPI总线

主要参考博客：https://blog.youkuaiyun.com/oqqHuTu12345678/article/details/65445338?utm_medium=distribute.pc_relevant.none-task-blog-BlogCommendFromMachineLearnPai2-3.nonecase&depth_1-utm_source=distribute.pc_relevant.none-task-blog-BlogCommendFromMachineLearnPai2-3.nonecase

对博主表示感谢。

UART、SPI、I2C对比

UART、SPI、I2C对比表格
对比项	UART	SPI	I2C
信号线数目	3根，RX、TX、GND	4根，SDO、SDI、SCLK、SS	2根，SDA、SCLK
设备从属关系	——	存在主从设备。SPI用片选信号选择从机	存在主从设备。IIC用地址选择从机。
通信方式	全双工通信	全双工通信	半双工通信
通信速率	速度慢	比I2C总线要快，速度可达到几Mbps	I2C的速度比SPI慢
应用领域	1、UART常用于控制计算机与串行设备的芯片 2、就是我们经常所说的串口，基本都用于调试。	主要应用在EEPROM，FLASH，实时时钟，AD转换器，还有数字信号处理器和数字信号解码器之间	I2C一般是用在同一个板子上的2个IC之间的通信，它可以替代标准的并行总线，连接各种集成电路和功能模块。
传输距离			I2C需要有双向IO的支持，而且使用上拉电阻，抗干扰能力较弱，一般用于同一板卡上芯片之间的通信，较少用于远距离通信
通信特征	异步，一帧可以传5/6/7/8位	同步，SPI允许数据一位一位的传送，甚至允许暂停。从最高位开始传。	同步，电平信号，一次连续8bit。从最高位开始传
协议复杂度	结构比较复杂	SPI实现要比UART简单，UART需要固定的波特率，就是说两位数据的间隔要相等，而SPI则无所谓，因为它是有时钟的协议。	协议比SPI复杂，但是连线比标准的SPI要少
对比		在点对点的通信中，SPI接口不需要进行寻址操作，且为全双工通信,显得简单高效。在多个从器件的系统中,每个从器件需要独立的使能信号,硬件上比I2C系统要稍微复杂一些。

USART简介：通用同步异步收发器，全双工数据交换，UART，异步通信，为常用外设，用作开发调试。

代码如下：

/**
* @brief USART GPIO 配置,工作参数配置
* @param 无
* @retval 无
*/
void USART_Config(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
USART_InitTypeDef USART_InitStructure;

   // 打开串口GPIO的时钟
   DEBUG_USART_GPIO_APBxClkCmd(DEBUG_USART_GPIO_CLK, ENABLE);

   // 打开串口外设的时钟
   DEBUG_USART_APBxClkCmd(DEBUG_USART_CLK, ENABLE);

   // 将USART Tx的GPIO配置为推挽复用模式
   GPIO_InitStructure.GPIO_Pin = DEBUG_USART_TX_GPIO_PIN;
   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
   GPIO_Init(DEBUG_USART_TX_GPIO_PORT, &GPIO_InitStructure);

// 将USART Rx的GPIO配置为浮空输入模式
   GPIO_InitStructure.GPIO_Pin = DEBUG_USART_RX_GPIO_PIN;
   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
   GPIO_Init(DEBUG_USART_RX_GPIO_PORT, &GPIO_InitStructure);

   // 配置串口的工作参数
   // 配置波特率
   USART_InitStructure.USART_BaudRate = DEBUG_USART_BAUDRATE;
   // 配置针数据字长
   USART_InitStructure.USART_WordLength = USART_WordLength_8b;
   // 配置停止位
   USART_InitStructure.USART_StopBits = USART_StopBits_1;
   // 配置校验位
   USART_InitStructure.USART_Parity = USART_Parity_No ;
   // 配置硬件流控制
   USART_InitStructure.USART_HardwareFlowControl =
   USART_HardwareFlowControl_None;
   // 配置工作模式，收发一起
   USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
   // 完成串口的初始化配置
   USART_Init(DEBUG_USARTx, &USART_InitStructure);

   // 串口中断优先级配置
   NVIC_Configuration();

   // 使能串口接收中断
   USART_ITConfig(DEBUG_USARTx, USART_IT_RXNE, ENABLE);

   // 使能串口
   USART_Cmd(DEBUG_USARTx, ENABLE);
}

/**
* @brief 配置嵌套向量中断控制器NVIC
* @param 无
* @retval 无
*/
static void NVIC_Configuration(void)
{
NVIC_InitTypeDef NVIC_InitStructure;

/* 嵌套向量中断控制器组选择 */
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

/* 配置USART为中断源 */
NVIC_InitStructure.NVIC_IRQChannel = DEBUG_USART_IRQ;
/* 抢断优先级*/
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
/* 子优先级 */
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
/* 使能中断 */
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
/* 初始化配置NVIC */
NVIC_Init(&NVIC_InitStructure);
}

// 串口中断服务函数
void DEBUG_USART_IRQHandler(void)
{
uint8_t ucTemp;
   if(USART_GetITStatus(DEBUG_USARTx,USART_IT_RXNE)!=RESET)
   {
       buffer[num] = USART_ReceiveData(DEBUG_USARTx);
   // USART_SendData(DEBUG_USARTx,buffer[num]);
       num ++;

       if(num==10)
       {
           for(num=0;num<10;num++)
           {
               Delay(20);//在发送两个数据的间隙需要一定的时间。
               Usart_SendByte(DEBUG_USARTx,buffer[num]);
               Delay(20);
           }
           num = 0;
       }
   }
}

uint16_t USART_ReceiveData(USART_TypeDef* USARTx)//串口接收数据函数，直接读取的USART的数据寄存器。
{
/* Check the parameters */
assert_param(IS_USART_ALL_PERIPH(USARTx));

/* Receive Data */
return (uint16_t)(USARTx->DR & (uint16_t)0x01FF);
}

/***************** 发送一个字节 **********************/
void Usart_SendByte( USART_TypeDef * pUSARTx, uint8_t ch)
{
   /* 发送一个字节数据到USART */
   USART_SendData(pUSARTx,ch);

   /* 等待发送数据寄存器为空 */
   while (USART_GetFlagStatus(pUSARTx, USART_FLAG_TXE) == RESET);
}

void USART_SendData(USART_TypeDef* USARTx, uint16_t Data)
{
/* Check the parameters */
assert_param(IS_USART_ALL_PERIPH(USARTx));
assert_param(IS_USART_DATA(Data));

/* Transmit Data */
USARTx->DR = (Data & (uint16_t)0x01FF);
}

串口也就这些东西，自从有了固件库，开发就变得很容易了，只要懂得原理，代码不需要写太多，只要将一些问题想全面，考虑上一些特殊的情况，软件上做一些保护尽量避免发生问题。

SPI简介：高速全双工的串行总线。

（1）四条信号线：串行时钟(SCLK)、串行数据输出(SDO)、串行数据输入(SDI)、片选线（SS）。（所谓的进出，是针对信号进出主机而言）

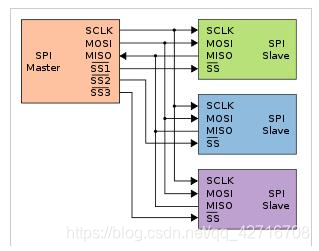

（2）SPI总线可以实现多SPI设备互相连接。提供时钟的SPI设备为主设备(Master)，其他设备为从设备(Slave)。SCLK信号线只由主设备控制，从设备不能控制信号线。

（3）在SPI总线上，某一时刻可以出现多个从机，但只能存在一个主机。主机通过片选线来确定要通信的从机。这就要求从机的MISO口具有三态特性，使得该口线在器件未被选通时表现为高阻抗。

（4）主从设备间可以实现全双工通信，收发独立，操作简单，数据传输速率较高，但需要占用主机较多的口线（每个从机都需要一根片选线），而且只支持单个主机，没有指定的流控制，没有应答机制确认是否接收到数据。

（5）数据输出通过SDO线，数据在时钟上沿或下沿时改变（即发送），在紧接着的下沿或上沿被读取，从而完成一位数据传输。数据输入也使用同样原理。因此，8位数据的传输，至少需要8次时钟信号的改变（上沿和下沿为一次）。

（6）普通的串行通讯一次连续传送至少8位数据，而SPI允许数据一位一位的传送，甚至允许暂停，因为SCK时钟线由主控设备控制，当没有时钟跳变时，从设备不采集或传送数据。也就是说，主设备通过对SCK时钟线的控制可以完成对通讯的控制。

（7）SPI接口在CPU和外围低速器件之间进行同步串行数据传输，在主器件的移位脉冲下，数据按位传输，高位在前（先传？），低位在后，为全双工通信。

2、数据传输

（1）SPI在数据传输的时候，需要确定两件事情：

其一，数据是在时钟的上升沿采集还是下降沿采集；
其二，时钟的初始(空闲)状态是为高电平还是低电平。
对比：I2C空闲状态时，时钟线（不是数据线？）为高电平，数据采集时，时钟线也为高电平，但SPI给出了更自由的方式。

（2）两个概念

CPOL：时钟极性，表示SPI在空闲时，时钟信号是高电平还是低电平。

CPHA：时钟相位，表示SPI设备是在在时钟的上升沿采集还是下降沿采集。

则SPI数据传输就有四种可能---按照标准的说法，SPI数据传输就有四种模式。

（3）四种模式

模式	CPOL	CPHA
0	0	0
1	0	1
2	1	0
3	1	1

模式0（杠cs表示片选信号）

模式1

模式2

模式3

代码如下：

/**
* @brief SPI_FLASH初始化
* @param 无
* @retval 无
*/
void SPI_FLASH_Init(void)
{
SPI_InitTypeDef SPI_InitStructure;
GPIO_InitTypeDef GPIO_InitStructure;

   /* 使能SPI时钟 */
   FLASH_SPI_APBxClock_FUN ( FLASH_SPI_CLK, ENABLE );

   /* 使能SPI引脚相关的时钟 */
    FLASH_SPI_CS_APBxClock_FUN ( FLASH_SPI_CS_CLK|FLASH_SPI_SCK_CLK|
                                                                   FLASH_SPI_MISO_PIN|FLASH_SPI_MOSI_PIN, ENABLE );

/* 配置SPI的 CS引脚，普通IO即可 */
GPIO_InitStructure.GPIO_Pin = FLASH_SPI_CS_PIN;
   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_Init(FLASH_SPI_CS_PORT, &GPIO_InitStructure);

/* 配置SPI的 SCK引脚*/
GPIO_InitStructure.GPIO_Pin = FLASH_SPI_SCK_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_Init(FLASH_SPI_SCK_PORT, &GPIO_InitStructure);

/* 配置SPI的 MISO引脚*/
GPIO_InitStructure.GPIO_Pin = FLASH_SPI_MISO_PIN;
GPIO_Init(FLASH_SPI_MISO_PORT, &GPIO_InitStructure);

/* 配置SPI的 MOSI引脚*/
GPIO_InitStructure.GPIO_Pin = FLASH_SPI_MOSI_PIN;
GPIO_Init(FLASH_SPI_MOSI_PORT, &GPIO_InitStructure);

/* 停止信号 FLASH: CS引脚高电平*/
SPI_FLASH_CS_HIGH();

/* SPI 模式配置 */
// FLASH芯片支持SPI模式0及模式3，据此设置CPOL CPHA
SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;
SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;
SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_4;
SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
SPI_InitStructure.SPI_CRCPolynomial = 7;
SPI_Init(FLASH_SPIx , &SPI_InitStructure);

/* 使能 SPI */
SPI_Cmd(FLASH_SPIx , ENABLE);

}

/* 获取 SPI Flash ID */
FlashID = SPI_FLASH_ReadID();

函数主体：

/**
* @brief 读取FLASH ID
* @param 无
* @retval FLASH ID
*/

#define Dummy_Byte 0xFF

#define W25X_JedecDeviceID 0x9F
u32 SPI_FLASH_ReadID(void)
{
u32 Temp = 0, Temp0 = 0, Temp1 = 0, Temp2 = 0;

/* 开始通讯：CS低电平 */
SPI_FLASH_CS_LOW();

/* 发送JEDEC指令，读取ID */
SPI_FLASH_SendByte(W25X_JedecDeviceID);

/* 读取一个字节数据 */
Temp0 = SPI_FLASH_SendByte(Dummy_Byte);

/* 读取一个字节数据 */
Temp1 = SPI_FLASH_SendByte(Dummy_Byte);

/* 读取一个字节数据 */
Temp2 = SPI_FLASH_SendByte(Dummy_Byte);

/* 停止通讯：CS高电平 */
SPI_FLASH_CS_HIGH();

/*把数据组合起来，作为函数的返回值*/
Temp = (Temp0 << 16) | (Temp1 << 8) | Temp2;

return Temp;
}

/**
* @brief 使用SPI发送一个字节的数据
* @param byte：要发送的数据
* @retval 返回接收到的数据
*/
u8 SPI_FLASH_SendByte(u8 byte)
{
   SPITimeout = SPIT_FLAG_TIMEOUT;
/* 等待发送缓冲区为空，TXE事件 */
while (SPI_I2S_GetFlagStatus(FLASH_SPIx , SPI_I2S_FLAG_TXE) == RESET)
   {
    if((SPITimeout--) == 0) return SPI_TIMEOUT_UserCallback(0);
   }

/* 写入数据寄存器，把要写入的数据写入发送缓冲区 */
SPI_I2S_SendData(FLASH_SPIx , byte);

   SPITimeout = SPIT_FLAG_TIMEOUT;
/* 等待接收缓冲区非空，RXNE事件 */
while (SPI_I2S_GetFlagStatus(FLASH_SPIx , SPI_I2S_FLAG_RXNE) == RESET)
{
    if((SPITimeout--) == 0) return SPI_TIMEOUT_UserCallback(1);
   }

/* 读取数据寄存器，获取接收缓冲区数据 */
return SPI_I2S_ReceiveData(FLASH_SPIx );
}

这样就可以获取FLASH的ID了，通过ID的读取操作可以检测FLASH连接是否稳妥。

/* 擦除将要写入的 SPI FLASH 扇区，FLASH写入前要先擦除 */
// 这里擦除4K，即一个扇区，擦除的最小单位是扇区
SPI_FLASH_SectorErase(0x00);

/**
* @brief 擦除FLASH扇区
* @param SectorAddr：要擦除的扇区地址
* @retval 无
*/
void SPI_FLASH_SectorErase(u32 SectorAddr)
{
/* 发送FLASH写使能命令 */
SPI_FLASH_WriteEnable();
SPI_FLASH_WaitForWriteEnd();
/* 擦除扇区 */
/* 选择FLASH: CS低电平 */
SPI_FLASH_CS_LOW();
/* 发送扇区擦除指令*/
SPI_FLASH_SendByte(W25X_SectorErase);
/*发送擦除扇区地址的高位*/
SPI_FLASH_SendByte((SectorAddr & 0xFF0000) >> 16);
/* 发送擦除扇区地址的中位 */
SPI_FLASH_SendByte((SectorAddr & 0xFF00) >> 8);
/* 发送擦除扇区地址的低位 */
SPI_FLASH_SendByte(SectorAddr & 0xFF);
/* 停止信号 FLASH: CS 高电平 */
SPI_FLASH_CS_HIGH();
/* 等待擦除完毕*/
SPI_FLASH_WaitForWriteEnd();
}

/**
* @brief 等待WIP(BUSY)标志被置0，即等待到FLASH内部数据写入完毕
* @param none
* @retval none
*/
void SPI_FLASH_WaitForWriteEnd(void)
{
u8 FLASH_Status = 0;

/* 选择 FLASH: CS 低 */
SPI_FLASH_CS_LOW();

/* 发送读状态寄存器命令 */
SPI_FLASH_SendByte(W25X_ReadStatusReg);

/* 若FLASH忙碌，则等待 */
do
{
/* 读取FLASH芯片的状态寄存器 */
FLASH_Status = SPI_FLASH_SendByte(Dummy_Byte);
}
while ((FLASH_Status & WIP_Flag) == SET); /* 正在写入标志 */

/* 停止信号 FLASH: CS 高 */
SPI_FLASH_CS_HIGH();
}

/**
* @brief 对FLASH按页写入数据，调用本函数写入数据前需要先擦除扇区
* @param pBuffer，要写入数据的指针
* @param WriteAddr，写入地址
* @param NumByteToWrite，写入数据长度，必须小于等于SPI_FLASH_PerWritePageSize
* @retval 无
*/
void SPI_FLASH_PageWrite(u8* pBuffer, u32 WriteAddr, u16 NumByteToWrite)
{
/* 发送FLASH写使能命令 */
SPI_FLASH_WriteEnable();

/* 选择FLASH: CS低电平 */
SPI_FLASH_CS_LOW();
/* 写页写指令*/
SPI_FLASH_SendByte(W25X_PageProgram);
/*发送写地址的高位*/
SPI_FLASH_SendByte((WriteAddr & 0xFF0000) >> 16);
/*发送写地址的中位*/
SPI_FLASH_SendByte((WriteAddr & 0xFF00) >> 8);
/*发送写地址的低位*/
SPI_FLASH_SendByte(WriteAddr & 0xFF);

if(NumByteToWrite > SPI_FLASH_PerWritePageSize)
{
NumByteToWrite = SPI_FLASH_PerWritePageSize;
FLASH_ERROR("SPI_FLASH_PageWrite too large!");
}

/* 写入数据*/
while (NumByteToWrite--)
{
    /* 发送当前要写入的字节数据 */
    SPI_FLASH_SendByte(*pBuffer);
    /* 指向下一字节数据 */
    pBuffer++;
}

/* 停止信号 FLASH: CS 高电平 */
SPI_FLASH_CS_HIGH();

/* 等待写入完毕*/
SPI_FLASH_WaitForWriteEnd();
}

/**
* @brief 对FLASH写入数据，调用本函数写入数据前需要先擦除扇区
* @param   pBuffer，要写入数据的指针
* @param WriteAddr，写入地址
* @param NumByteToWrite，写入数据长度
* @retval 无
*/
void SPI_FLASH_BufferWrite(u8* pBuffer, u32 WriteAddr, u16 NumByteToWrite)
{
u8 NumOfPage = 0, NumOfSingle = 0, Addr = 0, count = 0, temp = 0;

   /*mod运算求余，若writeAddr是SPI_FLASH_PageSize整数倍，运算结果Addr值为0*/
Addr = WriteAddr % SPI_FLASH_PageSize;

   /*差count个数据值，刚好可以对齐到页地址*/
count = SPI_FLASH_PageSize - Addr;
   /*计算出要写多少整数页*/
NumOfPage = NumByteToWrite / SPI_FLASH_PageSize;
   /*mod运算求余，计算出剩余不满一页的字节数*/
NumOfSingle = NumByteToWrite % SPI_FLASH_PageSize;

   /* Addr=0,则WriteAddr 刚好按页对齐 aligned */
if (Addr == 0)
{
       /* NumByteToWrite < SPI_FLASH_PageSize */
    if (NumOfPage == 0)
    {
      SPI_FLASH_PageWrite(pBuffer, WriteAddr, NumByteToWrite);
    }
    else /* NumByteToWrite > SPI_FLASH_PageSize */
    {
           /*先把整数页都写了*/
      while (NumOfPage--)
      {
        SPI_FLASH_PageWrite(pBuffer, WriteAddr, SPI_FLASH_PageSize);
        WriteAddr += SPI_FLASH_PageSize;
        pBuffer += SPI_FLASH_PageSize;
      }
           /*若有多余的不满一页的数据，把它写完*/
      SPI_FLASH_PageWrite(pBuffer, WriteAddr, NumOfSingle);
    }
}
   /* 若地址与 SPI_FLASH_PageSize 不对齐 */
else
{
       /* NumByteToWrite < SPI_FLASH_PageSize */
    if (NumOfPage == 0)
    {
           /*当前页剩余的count个位置比NumOfSingle小，一页写不完*/
      if (NumOfSingle > count)
      {
        temp = NumOfSingle - count;
               /*先写满当前页*/
        SPI_FLASH_PageWrite(pBuffer, WriteAddr, count);

        WriteAddr += count;
        pBuffer += count;
               /*再写剩余的数据*/
        SPI_FLASH_PageWrite(pBuffer, WriteAddr, temp);
      }
      else /*当前页剩余的count个位置能写完NumOfSingle个数据*/
      {
        SPI_FLASH_PageWrite(pBuffer, WriteAddr, NumByteToWrite);
      }
    }
    else /* NumByteToWrite > SPI_FLASH_PageSize */
    {
           /*地址不对齐多出的count分开处理，不加入这个运算*/
      NumByteToWrite -= count;
      NumOfPage = NumByteToWrite / SPI_FLASH_PageSize;
      NumOfSingle = NumByteToWrite % SPI_FLASH_PageSize;

           /* 先写完count个数据，为的是让下一次要写的地址对齐 */
      SPI_FLASH_PageWrite(pBuffer, WriteAddr, count);

           /* 接下来就重复地址对齐的情况 */
      WriteAddr += count;
      pBuffer += count;
           /*把整数页都写了*/
      while (NumOfPage--)
      {
        SPI_FLASH_PageWrite(pBuffer, WriteAddr, SPI_FLASH_PageSize);
        WriteAddr += SPI_FLASH_PageSize;
        pBuffer += SPI_FLASH_PageSize;
      }
           /*若有多余的不满一页的数据，把它写完*/
      if (NumOfSingle != 0)
      {
        SPI_FLASH_PageWrite(pBuffer, WriteAddr, NumOfSingle);
      }
    }
}
}

/**
* @brief 对FLASH读取数据，
* @retval 无
*/

void SPI_FLASH_BufferRead(u8* pBuffer, u32 ReadAddr, u16 NumByteToRead)
{
/* 选择FLASH: CS低电平 */
SPI_FLASH_CS_LOW();

/* 发送读指令 */
SPI_FLASH_SendByte(W25X_ReadData);

/* 发送读地址高位 */
SPI_FLASH_SendByte((ReadAddr & 0xFF0000) >> 16);
/* 发送读地址中位 */
SPI_FLASH_SendByte((ReadAddr& 0xFF00) >> 8);
/* 发送读地址低位 */
SPI_FLASH_SendByte(ReadAddr & 0xFF);

   /* 读取数据 */
while (NumByteToRead--) /* while there is data to be read */
{
    /* 读取一个字节*/
    *pBuffer = SPI_FLASH_SendByte(Dummy_Byte);
    /* 指向下一个字节缓冲区 */
    pBuffer++;
}

/* 停止信号 FLASH: CS 高电平 */
SPI_FLASH_CS_HIGH();
}

读写FLASH就完成了，要是看着乱，那就仔细梳理吧，鼓捣累了，我就休息休息了，IIC明天继续。--------------------------------------

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------2020.06.08 23：23--------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------以下内容编辑于20.06.09 18:40----------------------------------------------------------------------

IIC简介：

1.总线配置：

（1）SCL(serial clock)：时钟线，传输CLK信号，一般是I2C主设备向从设备提供时钟的通道。

（2）SDA(serial data)：数据线，通信数据（命令、地址、数据）都通过SDA线传输。

2.通信特征：串行、同步、电平、低速率

（1）串行通信。所有的数据以bit为单位在SDA线上串行传输（但每次传输8bit）。

（2）同步通信。即通信双方工作在同一个时钟。A方通过一根CLK信号线传输A的时钟给B，B工作在A传输的时钟下。

（3）非差分。因为I2C通信速率不高，而且通信双方距离很近，所以使用电平信号通信。

（4）低速率。I2C一般用在同一个板子上的2个IC之间，传输的数据量不大，因此本身通信速率很低（一般几百KHz，不同的I2C芯片的通信速率可能不同，具体在编程的时候要看设备允许的I2C通信最高速率）。

特征：

（1）主设备+从设备

分主设备和从设备。通信由主设备发起和主导，从设备只是按照I2C时序协议被动的接受主设备的通信。
谁是主从设备，由通信双方来决定（I2C协议并无规定）。

（2）可以多个设备挂在一条总线上（从设备地址）

    主设备负责调度总线，决定某一时间和哪个从设备通信。
    同一时刻，只能有一个从设备和主设备通信，其他从设备处于“冬眠”状态。
    每个I2C从设备在通信中都有一个I2C从设备地址，共7个bit，广播地址全0。
    它是从设备本身固有的属性。通信时主设备需要知道从设备的地址，然后在通信中通过地址来甄别是不是自己要找的那个从设备。这个地址是一个电路板上唯一的，不是全球唯一的。
    系统中可能有多个同种芯片，为此addr分为固定部分和可编程部份，细节视芯片而定，看datasheet。
    理论上7位有128位地址，然而除去保留几个保留地址如广播地址0x00等，数量少于128个，且标准协议里预见了地址的局限性，扩充了10位地址的概念。

电平示意图：

3、数据在总线上的传输协议

主设备首先会发送7bit位的slave device地址，和1bit位的rean或者write命令。（这里的读写，讲的是主机对总线的操作。比如写，主机写数据到总线，那么从机是读的；比如读，主机读总线的数据，那么从机是写的。）

（1）write命令

如果为write命令，则主设备释放总线（If the I2C-bus is free, both SDA and SCL lines should be both at High level），即SDA为高位；然后从设备拉低SDA，表示ACK主设备；然后主设备再发送8bit数据，从设备再ACK(A)，通信结束(P)。

写寄存器的标准流程：

1. Master发起START

2. Master发送I2C addr（7bit）和w操作0（1bit），等待ACK

3. Slave发送ACK

4. Master发送reg addr（8bit），等待ACK

5. Slave发送ACK

6. Master发送data（8bit），即要写入寄存器中的数据，等待ACK

7. Slave发送ACK

8. 第6步和第7步可以重复多次，即顺序写多个寄存器

9. Master发起STOP

（2）read命令

如果为read命令，则从设备先拉低SDA表示ACK主设备，然后再发送8bit数据。主设备拉低SDA表示ACK从设备（我已经读取8bit的数据了），之后结束。

读寄存器的标准流程

1、Master发送I2Caddr（7bit）和 W操作1（1bit），等待ACK

2. Slave发送ACK

3. Master发送reg addr（8bit），等待ACK

4. Slave发送ACK

5. Master发起START

6. Master发送I2C addr（7bit）和 R操作1（1bit），等待ACK

7. Slave发送ACK

8. Slave发送data（8bit），即寄存器里的值

9. Master发送ACK

10. 第8步和第9步可以重复多次，即顺序读多个寄存器

应用实例：

IIC常运用在读写EEPROM、与传感器进行通信。就拿读写EEPROM为例，整点源码放在这。据说硬件IIC是有问题的，一般都用电平的高低来模拟硬件IIC，达到通信的效果。

/*
*********************************************************************************************************
*   函数名: i2c_Start
*   功能说明: CPU发起I2C总线启动信号
*   形    参：无
*   返回值: 无
*********************************************************************************************************
*/
void i2c_Start(void)
{
   /* 当SCL高电平时，SDA出现一个下跳沿表示I2C总线启动信号 */
   EEPROM_I2C_SDA_1();
   EEPROM_I2C_SCL_1();
   i2c_Delay();
   EEPROM_I2C_SDA_0();
   i2c_Delay();
   EEPROM_I2C_SCL_0();
   i2c_Delay();
}

/*
*********************************************************************************************************
*   函数名: i2c_Start
*   功能说明: CPU发起I2C总线停止信号
*   形    参：无
*   返回值: 无
*********************************************************************************************************
*/
void i2c_Stop(void)
{
   /* 当SCL高电平时，SDA出现一个上跳沿表示I2C总线停止信号 */
   EEPROM_I2C_SDA_0();
   EEPROM_I2C_SCL_1();
   i2c_Delay();
   EEPROM_I2C_SDA_1();
}

/*
*********************************************************************************************************
*   函数名: ee_CheckOk
*   功能说明: 判断串行EERPOM是否正常
*   形    参：无
*   返回值: 1 表示正常， 0 表示不正常
*********************************************************************************************************
*/
uint8_t ee_CheckOk(void)
{
   if (i2c_CheckDevice(EEPROM_DEV_ADDR) == 0)
   {
       return 1;
   }
   else
   {
       /* 失败后，切记发送I2C总线停止信号 */
       i2c_Stop();
       return 0;
   }
}

上电先检查一下EEPROM工作是否正常，确认无误后再进行通信。

/*
*********************************************************************************************************
*   函数名: i2c_CheckDevice
*   功能说明: 检测I2C总线设备，CPU向发送设备地址，然后读取设备应答来判断该设备是否存在
*   形    参：_Address：设备的I2C总线地址
*   返回值: 返回值 0 表示正确，返回1表示未探测到
*********************************************************************************************************
*/
uint8_t i2c_CheckDevice(uint8_t _Address)
{
   uint8_t ucAck;

i2c_CfgGpio(); /* 配置GPIO */
i2c_Start(); /* 发送启动信号 */

   /* 发送设备地址+读写控制bit（0 = w， 1 = r) bit7 先传 */
   i2c_SendByte(_Address | EEPROM_I2C_WR);
   ucAck = i2c_WaitAck();   /* 检测设备的ACK应答 */

i2c_Stop(); /* 发送停止信号 */

return ucAck;
}

/*
*********************************************************************************************************
*   函数名: i2c_CfgGpio
*   功能说明: 配置I2C总线的GPIO，采用模拟IO的方式实现
*   形    参：无
*   返回值: 无
*********************************************************************************************************
*/
static void i2c_CfgGpio(void)
{
   GPIO_InitTypeDef GPIO_InitStructure;

RCC_APB2PeriphClockCmd(EEPROM_RCC_I2C_PORT, ENABLE); /* 打开GPIO时钟 */

   GPIO_InitStructure.GPIO_Pin = EEPROM_I2C_SCL_PIN | EEPROM_I2C_SDA_PIN;
   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;     /* 开漏输出 */
   GPIO_Init(EEPROM_GPIO_PORT_I2C, &GPIO_InitStructure);

/* 给一个停止信号, 复位I2C总线上的所有设备到待机模式 */
i2c_Stop();
}

/*
*********************************************************************************************************
*   函数名: i2c_SendByte
*   功能说明: CPU向I2C总线设备发送8bit数据
*   形    参：_ucByte ：等待发送的字节
*   返回值: 无
*********************************************************************************************************
*/
void i2c_SendByte(uint8_t _ucByte)
{
   uint8_t i;

   /* 先发送字节的高位bit7 */
   for (i = 0; i < 8; i++)
   {
       if (_ucByte & 0x80)
       {
           EEPROM_I2C_SDA_1();
       }
       else
       {
           EEPROM_I2C_SDA_0();
       }
       i2c_Delay();
       EEPROM_I2C_SCL_1();
       i2c_Delay();
       EEPROM_I2C_SCL_0();
       if (i == 7)
       {
           EEPROM_I2C_SDA_1(); // 释放总线
       }
       _ucByte <<= 1;   /* 左移一个bit */
       i2c_Delay();
   }
}

/*
*********************************************************************************************************
*   函数名: ee_WriteBytes
*   功能说明: 向串行EEPROM指定地址写入若干数据，采用页写操作提高写入效率
*   形    参：_usAddress : 起始地址
*           _usSize : 数据长度，单位为字节
*           _pWriteBuf : 存放读到的数据的缓冲区指针
*   返回值: 0 表示失败，1表示成功
*********************************************************************************************************
*/
uint8_t ee_WriteBytes(uint8_t *_pWriteBuf, uint16_t _usAddress, uint16_t _usSize)
{
   uint16_t i,m;
   uint16_t usAddr;

   /*
       写串行EEPROM不像读操作可以连续读取很多字节，每次写操作只能在同一个page。
       对于24xx02，page size = 8
       简单的处理方法为：按字节写操作模式，没写1个字节，都发送地址
       为了提高连续写的效率: 本函数采用page wirte操作。
   */

   usAddr = _usAddress;
   for (i = 0; i < _usSize; i++)
   {
       /* 当发送第1个字节或是页面首地址时，需要重新发起启动信号和地址 */
       if ((i == 0) || (usAddr & (EEPROM_PAGE_SIZE - 1)) == 0)
       {
           /* 第０步：发停止信号，启动内部写操作 */
           i2c_Stop();

           /* 通过检查器件应答的方式，判断内部写操作是否完成, 一般小于 10ms
               CLK频率为200KHz时，查询次数为30次左右
           */
           for (m = 0; m < 1000; m++)
           {
               /* 第1步：发起I2C总线启动信号 */
               i2c_Start();

               /* 第2步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */
               i2c_SendByte(EEPROM_DEV_ADDR | EEPROM_I2C_WR);   /* 此处是写指令 */

               /* 第3步：发送一个时钟，判断器件是否正确应答 */
               if (i2c_WaitAck() == 0)
               {
                   break;
               }
           }
           if (m == 1000)
           {
               goto cmd_fail;   /* EEPROM器件写超时 */
           }

           /* 第4步：发送字节地址，24C02只有256字节，因此1个字节就够了，如果是24C04以上，那么此处需要连发多个地址 */
           i2c_SendByte((uint8_t)usAddr);

           /* 第5步：等待ACK */
           if (i2c_WaitAck() != 0)
           {
               goto cmd_fail;   /* EEPROM器件无应答 */
           }
       }

       /* 第6步：开始写入数据 */
       i2c_SendByte(_pWriteBuf[i]);

       /* 第7步：发送ACK */
       if (i2c_WaitAck() != 0)
       {
           goto cmd_fail;   /* EEPROM器件无应答 */
       }

       usAddr++;   /* 地址增1 */
   }

   /* 命令执行成功，发送I2C总线停止信号 */
   i2c_Stop();
   return 1;

cmd_fail: /* 命令执行失败后，切记发送停止信号，避免影响I2C总线上其他设备 */
   /* 发送I2C总线停止信号 */
   i2c_Stop();
   return 0;
}

/*
*********************************************************************************************************
*   函数名: i2c_ReadByte
*   功能说明: CPU从I2C总线设备读取8bit数据
*   形    参：无
*   返回值: 读到的数据
*********************************************************************************************************
*/
uint8_t i2c_ReadByte(void)
{
   uint8_t i;
   uint8_t value;

   /* 读到第1个bit为数据的bit7 */
   value = 0;
   for (i = 0; i < 8; i++)
   {
       value <<= 1;
       EEPROM_I2C_SCL_1();
       i2c_Delay();
       if (EEPROM_I2C_SDA_READ())
       {
           value++;
       }
       EEPROM_I2C_SCL_0();
       i2c_Delay();
   }
   return value;
}

/*
*********************************************************************************************************
*   函数名: ee_ReadBytes
*   功能说明: 从串行EEPROM指定地址处开始读取若干数据
*   形    参：_usAddress : 起始地址
*           _usSize : 数据长度，单位为字节
*           _pReadBuf : 存放读到的数据的缓冲区指针
*   返回值: 0 表示失败，1表示成功
*********************************************************************************************************
*/
uint8_t ee_ReadBytes(uint8_t *_pReadBuf, uint16_t _usAddress, uint16_t _usSize)
{
   uint16_t i;

   /* 采用串行EEPROM随即读取指令序列，连续读取若干字节 */

   /* 第1步：发起I2C总线启动信号 */
   i2c_Start();

   /* 第2步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */
   i2c_SendByte(EEPROM_DEV_ADDR | EEPROM_I2C_WR);   /* 此处是写指令 */

   /* 第3步：等待ACK */
   if (i2c_WaitAck() != 0)
   {
       goto cmd_fail;   /* EEPROM器件无应答 */
   }

   /* 第4步：发送字节地址，24C02只有256字节，因此1个字节就够了，如果是24C04以上，那么此处需要连发多个地址 */
   i2c_SendByte((uint8_t)_usAddress);

   /* 第5步：等待ACK */
   if (i2c_WaitAck() != 0)
   {
       goto cmd_fail;   /* EEPROM器件无应答 */
   }

   /* 第6步：重新启动I2C总线。前面的代码的目的向EEPROM传送地址，下面开始读取数据 */
   i2c_Start();

   /* 第7步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */
   i2c_SendByte(EEPROM_DEV_ADDR | EEPROM_I2C_RD);   /* 此处是读指令 */

   /* 第8步：发送ACK */
   if (i2c_WaitAck() != 0)
   {
       goto cmd_fail;   /* EEPROM器件无应答 */
   }

   /* 第9步：循环读取数据 */
   for (i = 0; i < _usSize; i++)
   {
       _pReadBuf[i] = i2c_ReadByte();   /* 读1个字节 */

       /* 每读完1个字节后，需要发送Ack，最后一个字节不需要Ack，发Nack */
       if (i != _usSize - 1)
       {
           i2c_Ack();   /* 中间字节读完后，CPU产生ACK信号(驱动SDA = 0) */
       }
       else
       {
           i2c_NAck();   /* 最后1个字节读完后，CPU产生NACK信号(驱动SDA = 1) */
       }
   }
   /* 发送I2C总线停止信号 */
   i2c_Stop();
   return 1;   /* 执行成功 */
