最近在stm32上做了一个频谱分析仪。使用的是dsp库的fft算法。adc的获取方式使用的定时制采 样使用dma传输，然后利用fft进行处理，最后将频谱显示在正点原子屏幕上。使用stm32f4生成一个正弦波废话不多说，带大家先看一下效果。
一：运行效果图
经过测试，该系统可以进行测量频率40KHZ的信号。为了显示由另一块开发板生成的1KHZ的正弦波，故显示范围限制在10KHZ。可以自己调整

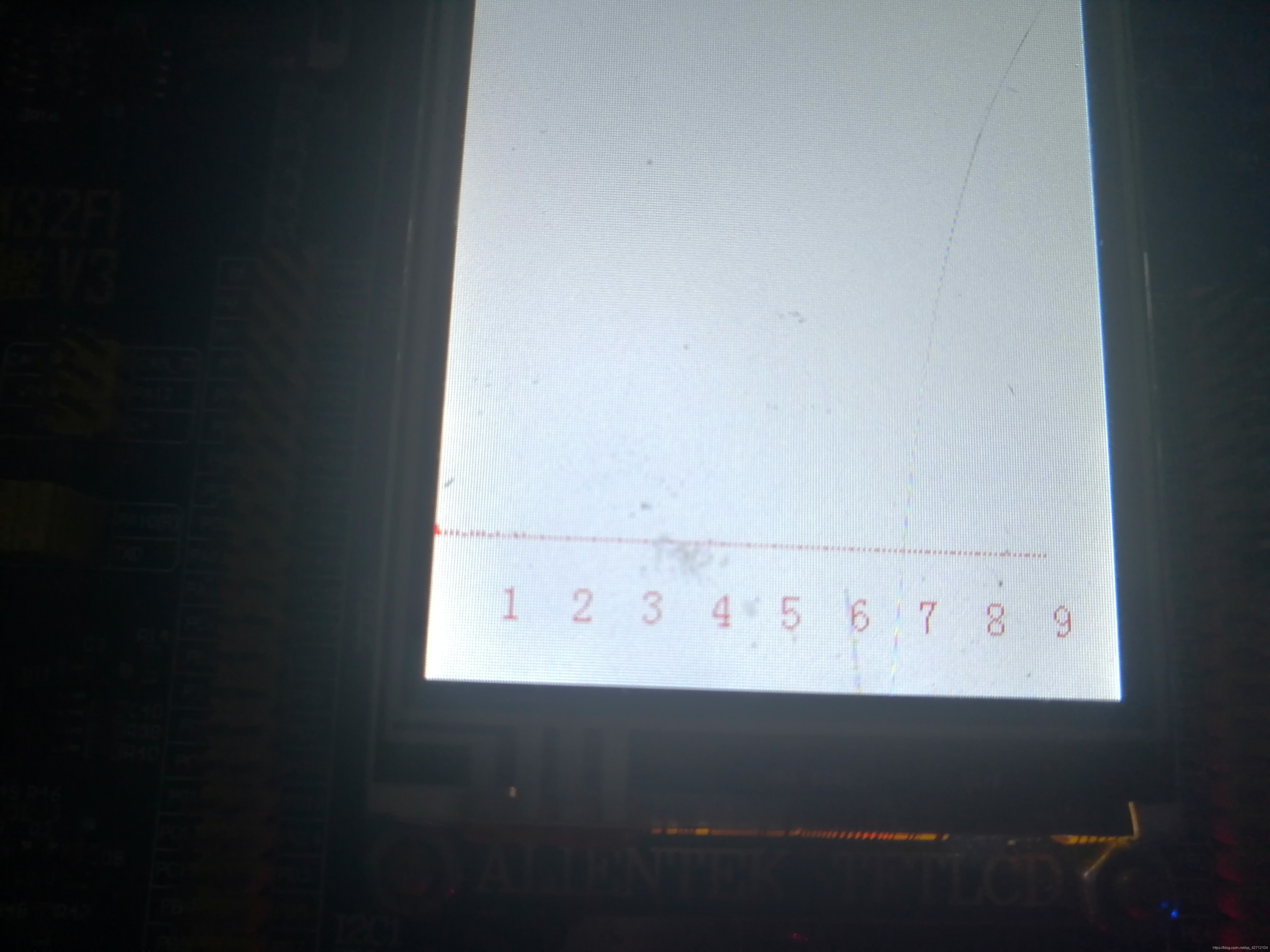

开机默认界面

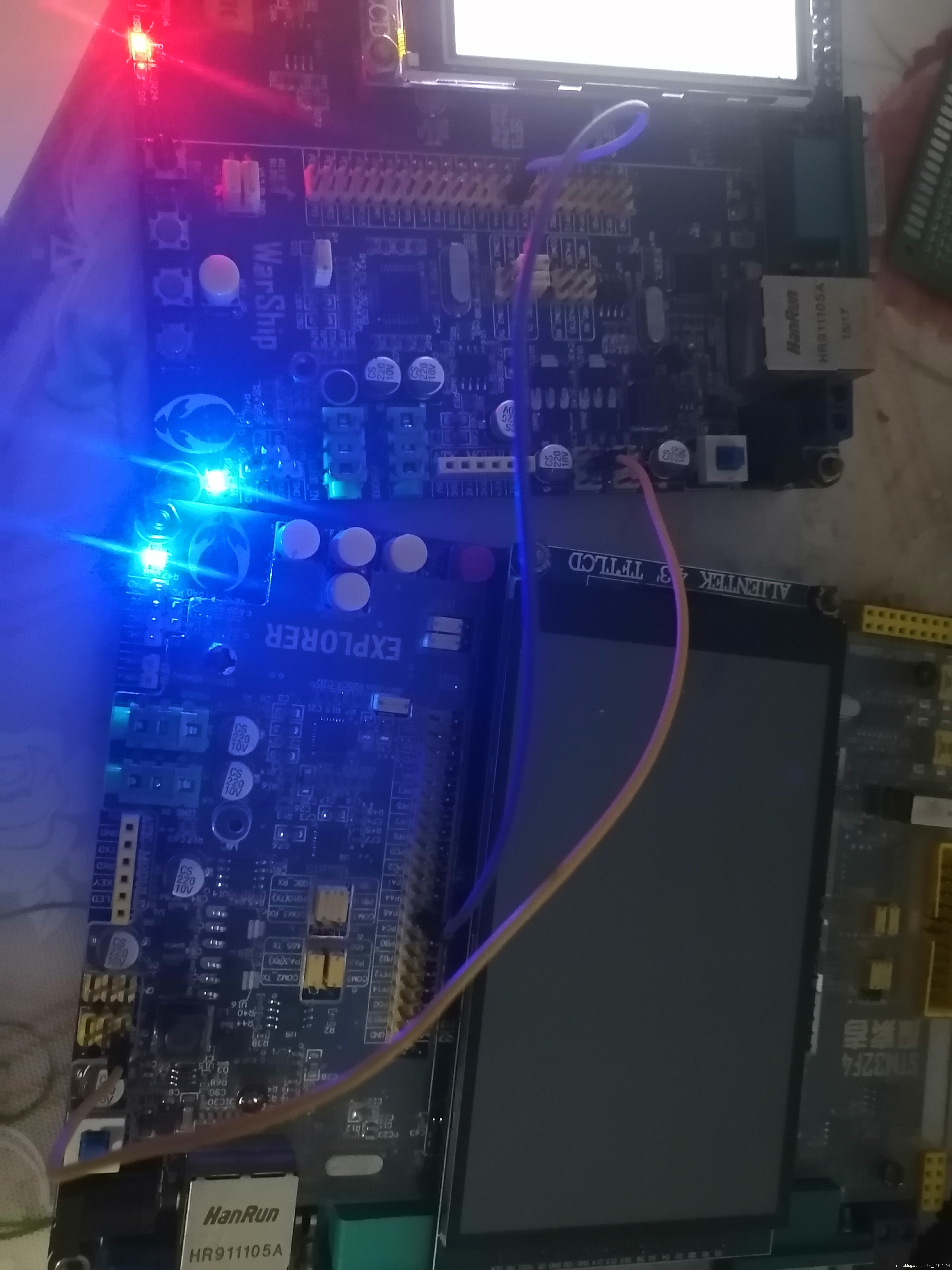

测试引脚连接，f1的PA6为信号输入引脚，f4的PA5为1KHZ正弦信号输出引脚,然后共一下地。
输入1KHZ信号由于用f4模拟的dac正弦信号，一个周期内只有32个点精度并不是很高。运行效果图
